1977XLCR クラッチコントロール

今日はXLCRクラッチコントロールのおはなし。

1977XLCR クラッチコントロール_a0248662_023160.jpg

XLCRのクラッチケーブルは、同じく70年代のアイアンスポーツのクラッチケーブルSTDサイズのものよりも130mmほど短い。(画像左、XLCR 右アイアンSTD)
残念ながらXLCR用のクラッチケーブルはリプロパーツでは出ていません。
という訳でケーブル製作。


アウターケーブルの長さは930mm インナーケブルの太さは3.5mm

1977XLCR クラッチコントロール_a0248662_0233437.jpg
1977XLCR クラッチコントロール_a0248662_023447.jpg

タイコを製作しハンダ付け。

1977XLCR クラッチコントロール_a0248662_0235482.jpg
1977XLCR クラッチコントロール_a0248662_024489.jpg

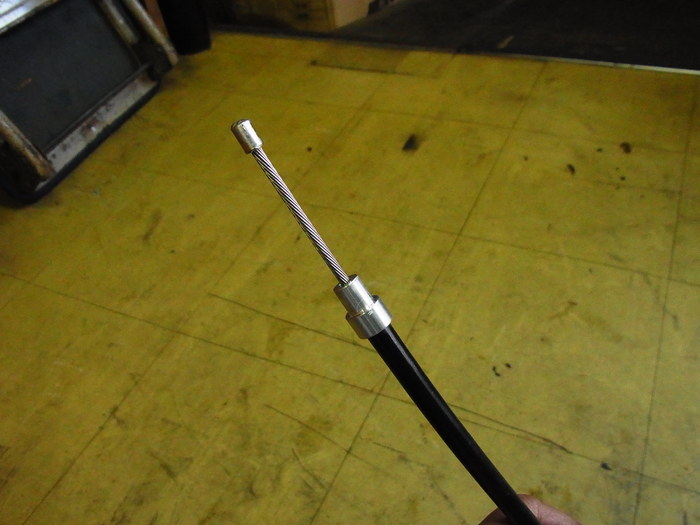

ケーブルフィッテングも製作。
アウターケーブルとインナーケーブルの差は170mm。

1977XLCR クラッチコントロール_a0248662_0242013.jpg

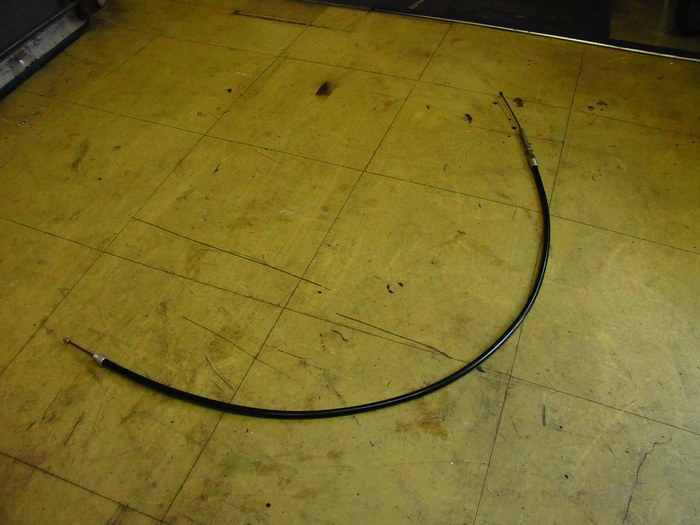

という訳でケーブル完成。

1977XLCR クラッチコントロール_a0248662_0244741.jpg

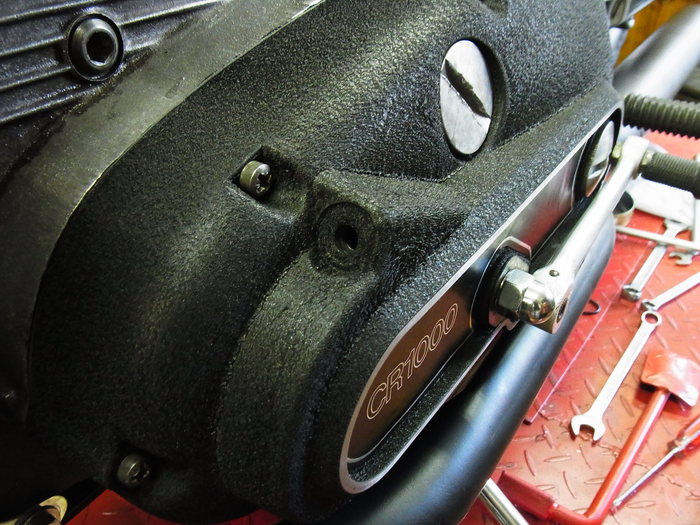

しかしながら、プライマリーカバーのクラッチケーブルアジャスターのねじ山がナメていたことに今頃気づく・・・。
ここはよくナメテいるポイントです。

1977XLCR クラッチコントロール_a0248662_0245871.jpg
1977XLCR クラッチコントロール_a0248662_0251099.jpg
1977XLCR クラッチコントロール_a0248662_0252498.jpg

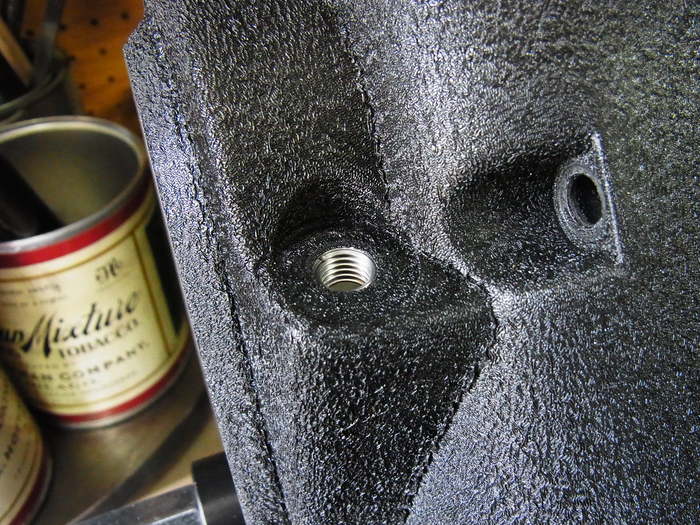

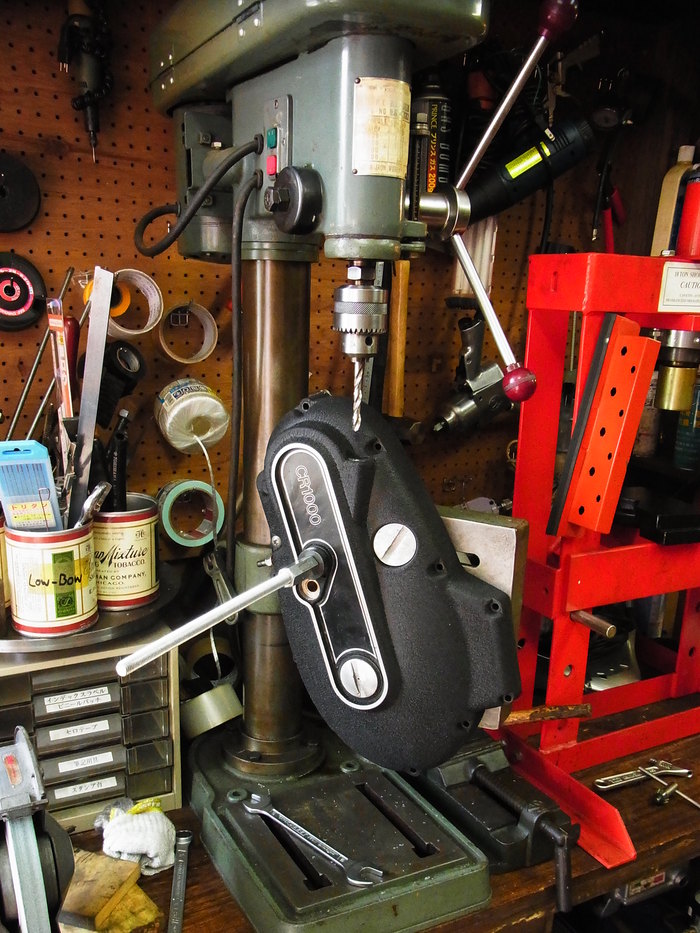

という訳で、ボール盤にプライマリカバーをセットアップしヘリサート加工。
このセットアップに時間がかかります。

1977XLCR クラッチコントロール_a0248662_0254710.jpg

1977XLCR クラッチコントロール_a0248662_0255832.jpg

クラッチアジャスターを付け、遊び調整。
ドンツキから1/4回転戻し。

1977XLCR クラッチコントロール_a0248662_026894.jpg

ケーブル側のアジャスターで微調整し完成。
これで次回はエンジン始動です。
