1979FLH1340 リアホイール(スターハブ)

久しぶりにF田さんのショベルヘッドネタ。ホイール回りのお話。
年式的にはテーパーベアリングのハブ、ディスクブレーキのリア周りですが、この車両にはスターハブ&油圧ドラムが装着されています。

1979FLH1340 リアホイール(スターハブ)_a0248662_2255219.jpg

スターハブを分解し、清掃・点検・計測。

1979FLH1340 リアホイール(スターハブ)_a0248662_2256211.jpg
1979FLH1340 リアホイール(スターハブ)_a0248662_22561185.jpg

ガタが多く、ベアリング・ベアリングスリーブ共に使い物にならず。

1979FLH1340 リアホイール(スターハブ)_a0248662_22562349.jpg
1979FLH1340 リアホイール(スターハブ)_a0248662_22565193.jpg

ベアリングスリーブは新品に交換。

1979FLH1340 リアホイール(スターハブ)_a0248662_2257268.jpg

ローラーもオーバーサイズに交換。

1979FLH1340 リアホイール(スターハブ)_a0248662_22571423.jpg

LEFTサイドはハブ内径(レース)44.51mm、ベアリングスリーブ外径31.75mm ローラーサイズ6.37mmでクリアランス 0.03mm

1979FLH1340 リアホイール(スターハブ)_a0248662_22572360.jpg

RIGHTサイドはハブ内径(レース)38.15mm ベアリングスリーブ外径25.4mm ローラーサイズ6.36mmでクリアランス0.03mm

1979FLH1340 リアホイール(スターハブ)_a0248662_22574726.jpg

スラスト量をシムで調整。

1979FLH1340 リアホイール(スターハブ)_a0248662_2258624.jpg

1979FLH1340 リアホイール(スターハブ)_a0248662_22581775.jpg

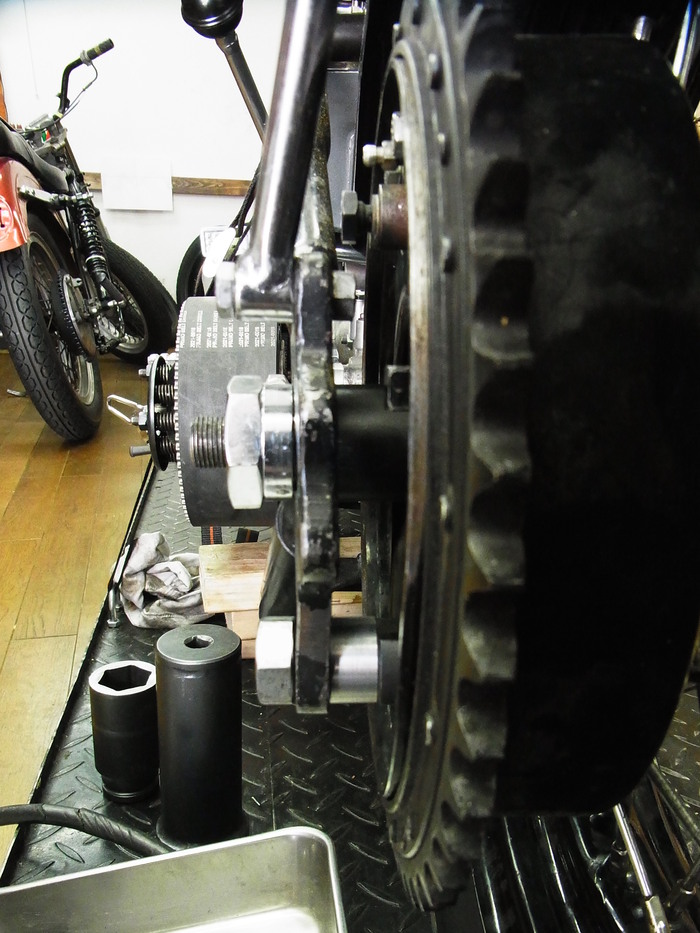

で、ホイール取り付け。
この車両はリジット化されている為、サイドプレートスペーサーを延長してチェーンラインをあわせてあります。
その為、アクセルスリーブのでっぷりが悪くアクスルナットの座面がでていません。

1979FLH1340 リアホイール(スターハブ)_a0248662_2258519.jpg

カラーを作り取り付け、ナットもちゃんと止まるようになりました。

1979FLH1340 リアホイール(スターハブ)_a0248662_22591420.jpg
