1968XLCH900 キックスターター周り

今日はO仲君アイアンスポーツ・キックスターター周りのお話。

1968XLCH900 キックスターター周り_a0248662_2356469.jpg

まずはキックシャフトブッシュ。
クランクケース側、スプロケットカバー側共に、STDサイズのブッシュは手スポで入ってしまいました。
もちろんケース側カバー側共にブッシュホールは楕円になっています・・・。
アジャスタブルリーマーで真円加工しました。(この辺は写真取り忘れ)

1968XLCH900 キックスターター周り_a0248662_23561951.jpg
1968XLCH900 キックスターター周り_a0248662_23562960.jpg

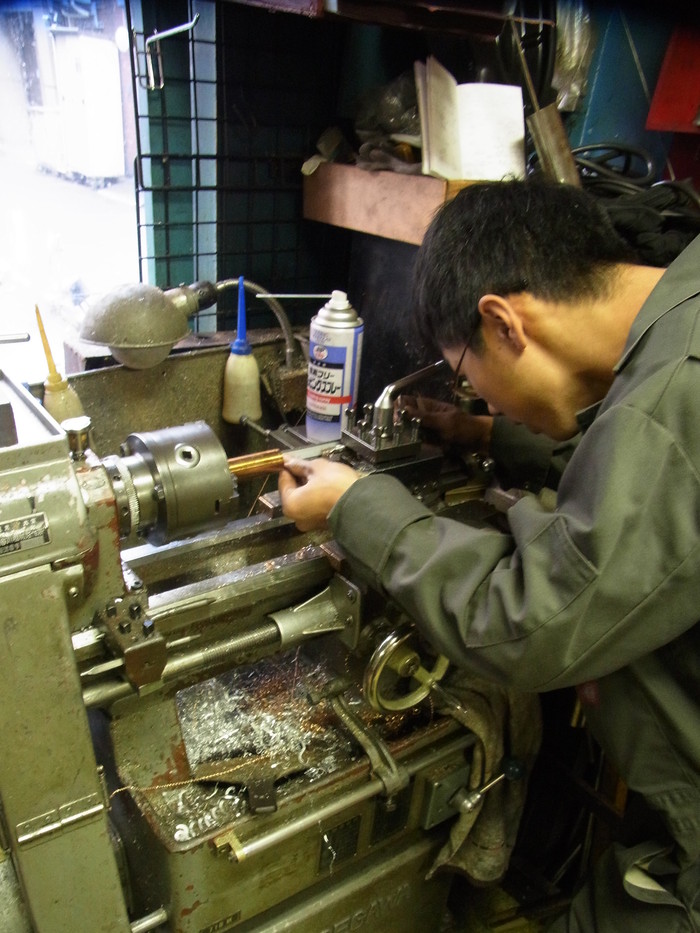

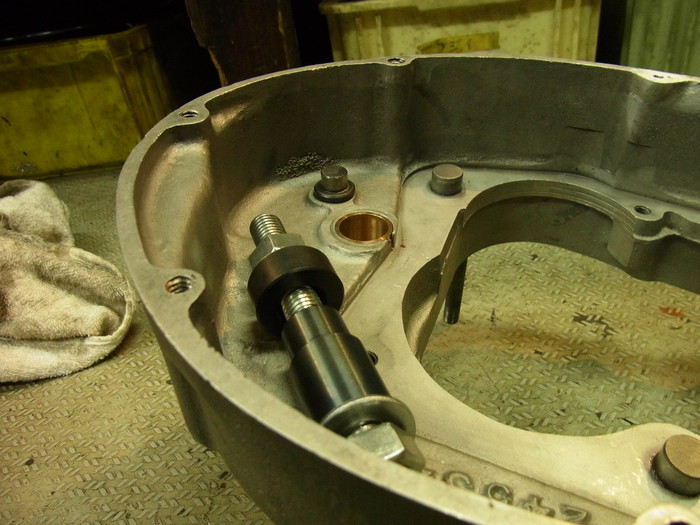

真円拡大したブッシュホールに合わせブッシュ製作。
ケースを良く暖め、専用工具で圧入。

1968XLCH900 キックスターター周り_a0248662_23565885.jpg

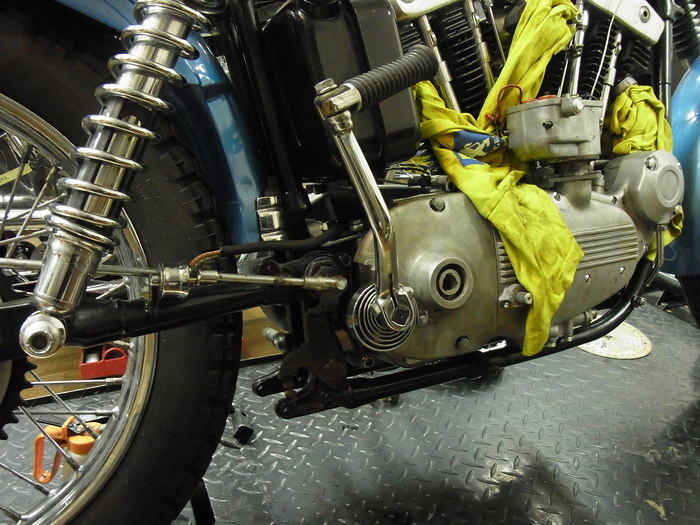

スプロケットカバーを合わせた状態で擦り合わせをして、キックシャフトブッシュはO.K

1968XLCH900 キックスターター周り_a0248662_23575421.jpg

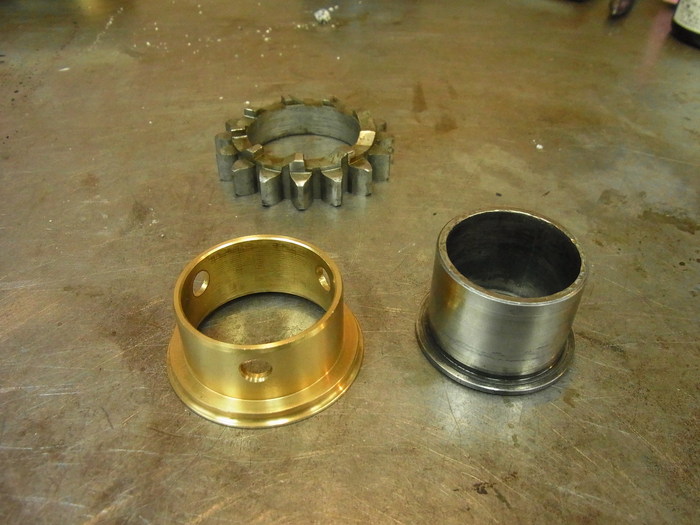

で、こちらはラチェットギアブッシュ。
73年以前のブッシュにスプリング、カラーの受けがあるタイプです。
以前にもお話しましたが、このこのブッシュの受けであるクラッチスプロケットカラーはエンジン回転中常に回っているので、ラチェットギアブッシュは磨耗しているものが多いです。
ここのブッシュが減るとラチェットギアと、スターターラチェットの噛み合いが悪くなり、ギア抜けの原因になります。
もちろんこの車両もガタがあったので新品ブッシュに交換するのですが、クラッチスプロケットカラーに対してブッシュ内径が0.39mmも小さい・・・。

1968XLCH900 キックスターター周り_a0248662_00418.jpg

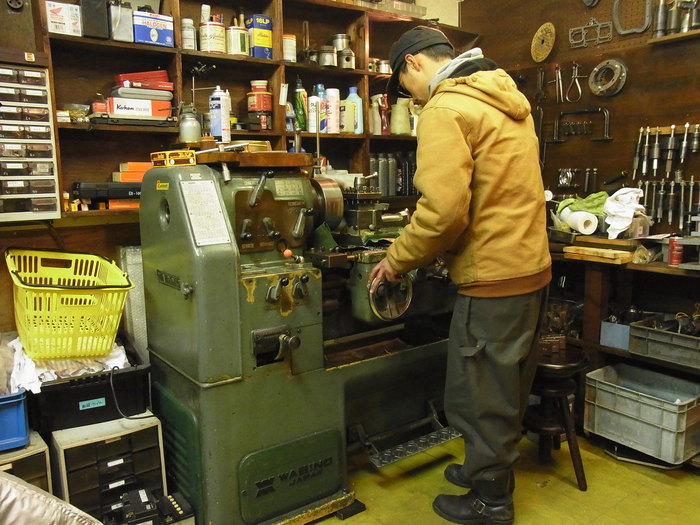

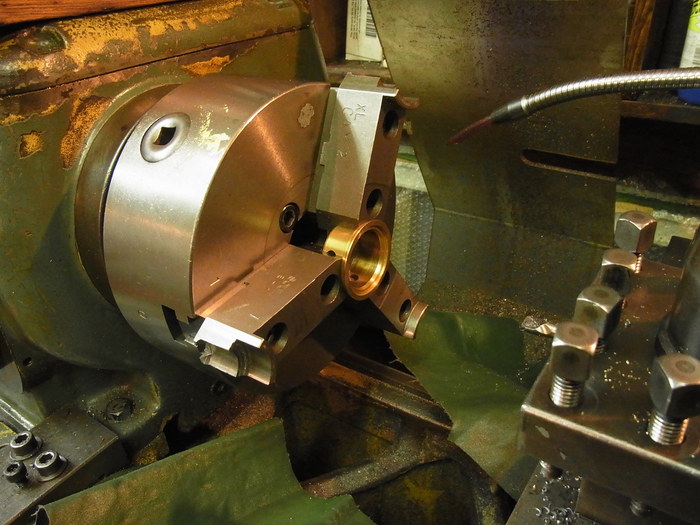

専用生爪を製作し、内径ボーリングします。

1968XLCH900 キックスターター周り_a0248662_00171.jpg
1968XLCH900 キックスターター周り_a0248662_002896.jpg

ボーリング後、圧入。
少々ラッピングして完成です。


1968XLCH900 キックスターター周り_a0248662_014219.jpg

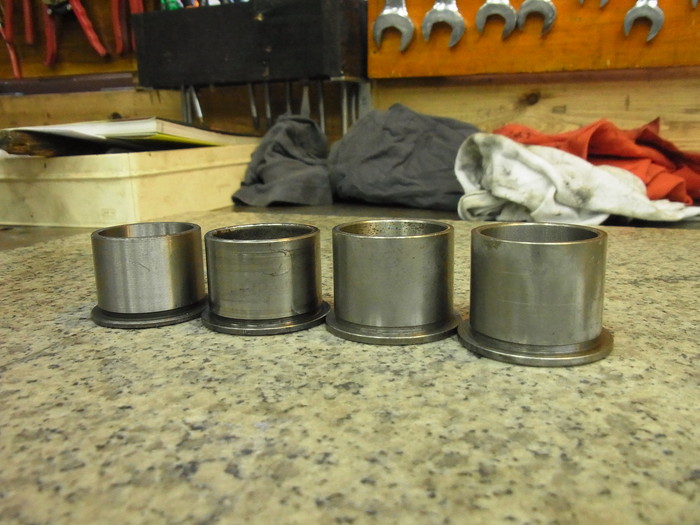

ちなみに、クラッチスプロケットカラーは年式によって長さが違います。
1957~1970年 1.047”
1971~1979年 1.153”
クラッチの仕組みが変わりますから。

1968XLCH900 キックスターター周り_a0248662_005592.jpg
1968XLCH900 キックスターター周り_a0248662_01562.jpg

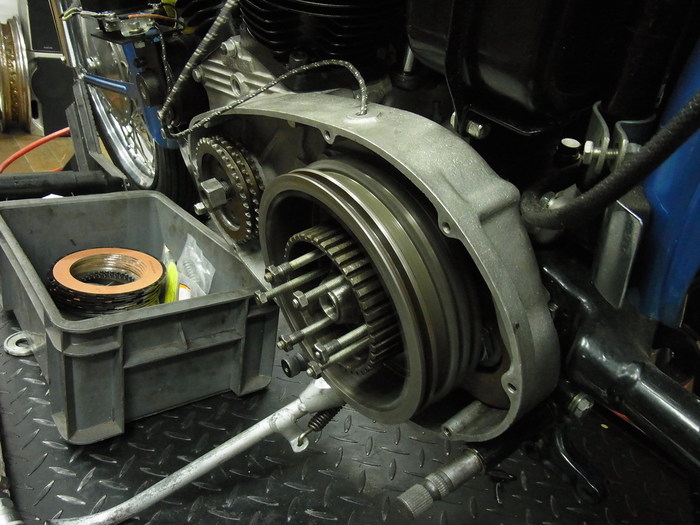

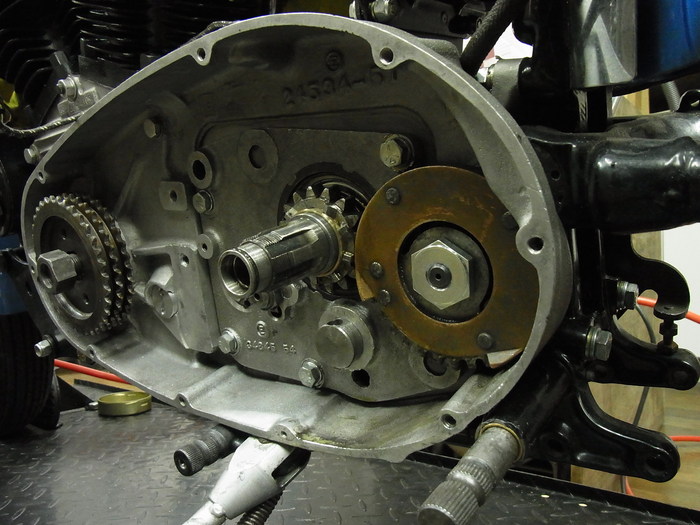

仮組みして、動作チェック。
問題なく、次回はプライマリー周りを組み付けます。
