1977XLCR 腰下

縮み塗装が上がってきたアイアン・XLCR。どんどん組んでいきます。

1977XLCR 腰下_a0248662_745422.jpg

1977XLCR 腰下_a0248662_745292.jpg

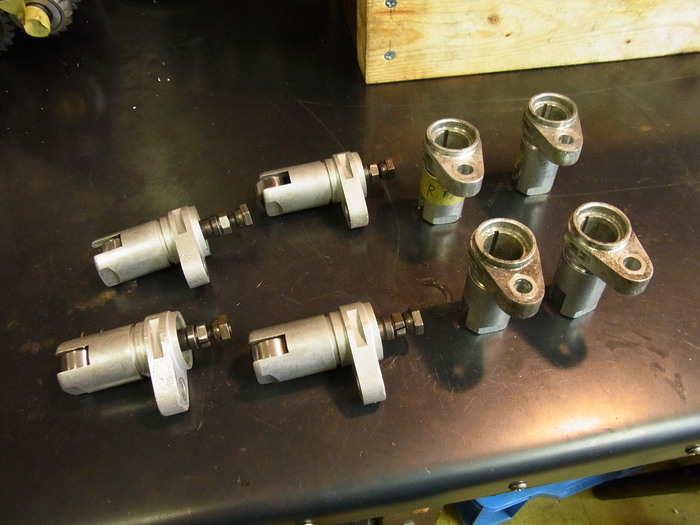

まずはタペット。

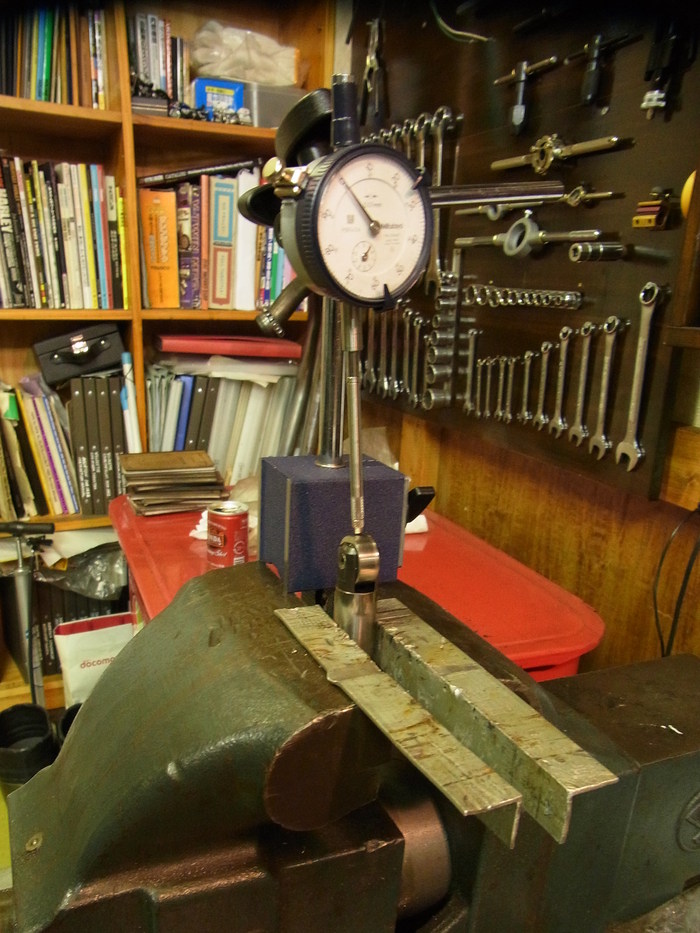

ローラーのガタは4本とも0.02mm程度で問題無し。

1977XLCR 腰下_a0248662_7454082.jpg

タペットとガイドにガタがあったのでガイドを交換。

1977XLCR 腰下_a0248662_7455978.jpg

1977XLCR 腰下_a0248662_831278.jpg

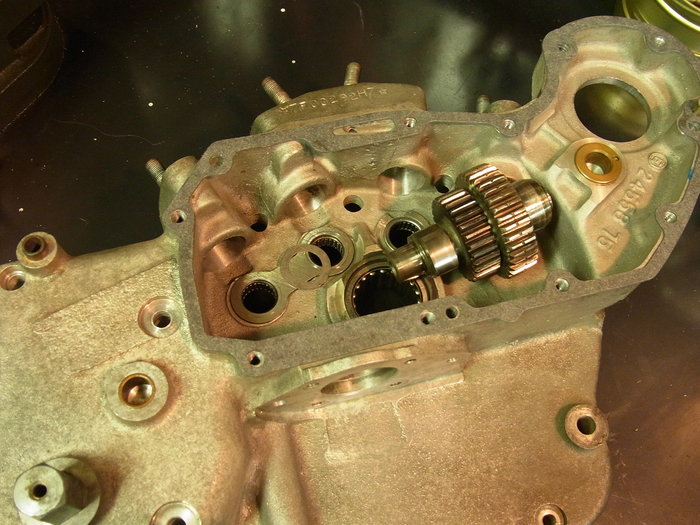

でコチラはカム。
ブッシュの合わせは終わっているので、カムスラストをシム調整します。

1977XLCR 腰下_a0248662_843077.jpg

1977XLCR 腰下_a0248662_845146.jpg

スラスト量はそれぞれ0.1mm程度に。

1977XLCR 腰下_a0248662_7461071.jpg

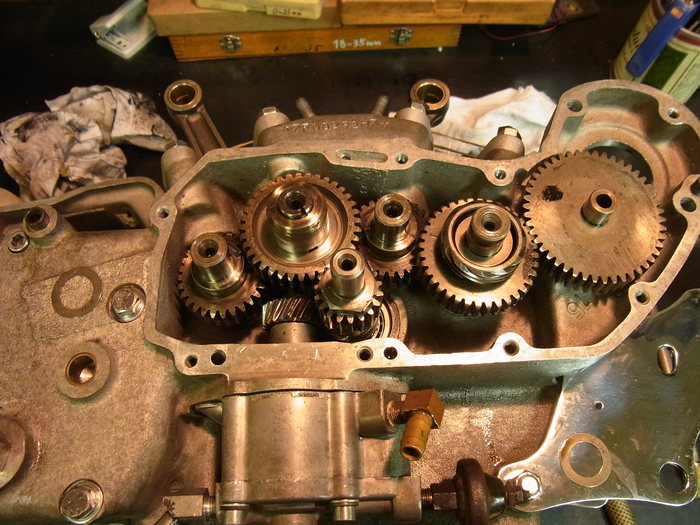

タイミングマークを合わせ、カムカバーを閉じます。

1977XLCR 腰下_a0248662_746233.jpg

カムカバーを組む前に、ブレーカーポイントのシールを圧入。

1977XLCR 腰下_a0248662_7463494.jpg

ミッションも調整事は終わっているので組みます。

1977XLCR 腰下_a0248662_747173.jpg

スプロケット側のメインシャフトベアリングにグリスを塗り、貼り付けておいてカセットミッションをアッセンブリーで差し込みます。

1977XLCR 腰下_a0248662_7464658.jpg

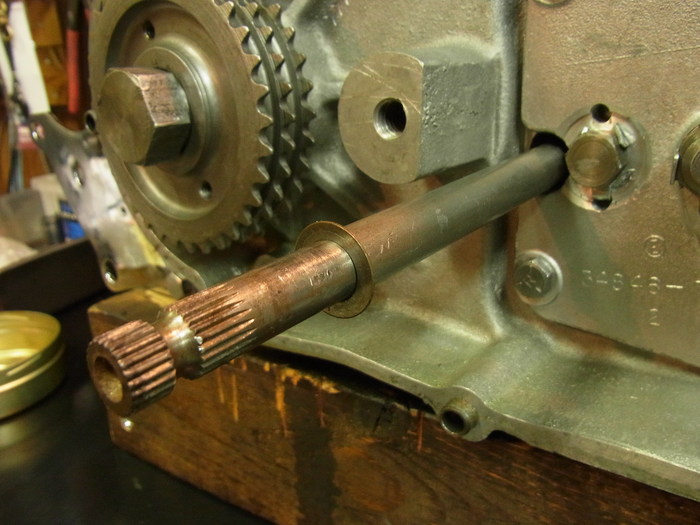

77年以降はこの長いシフターシャフト。軸受けブッシュがミッションケースとプライマリーで距離が長く、シャフトも長いため、非常に弱く思われます。
先端に付いているシムでスラスト調整。

1977XLCR 腰下_a0248662_7473891.jpg

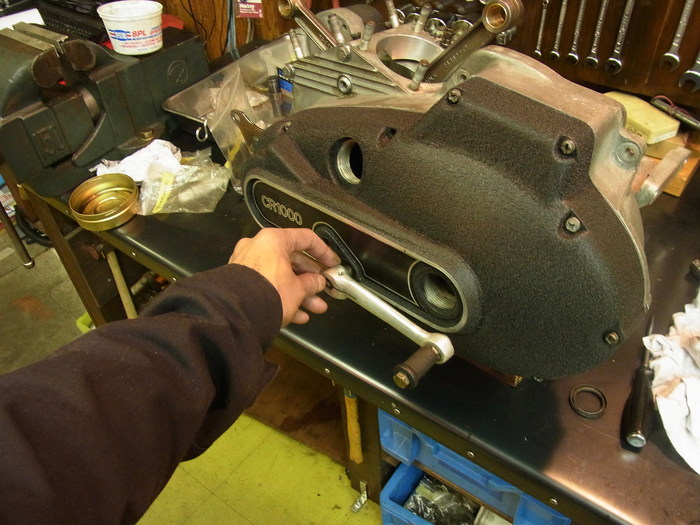

プライマリーカバーを仮組みしチェック。
スラスト量、ブッシュのガタ、それぞれあるので交換予定。

1977XLCR 腰下_a0248662_7523934.jpg

1977XLCR 腰下_a0248662_75321100.jpg

エンジンスプロケットシャフトシールを付け・・・

1977XLCR 腰下_a0248662_7474883.jpg

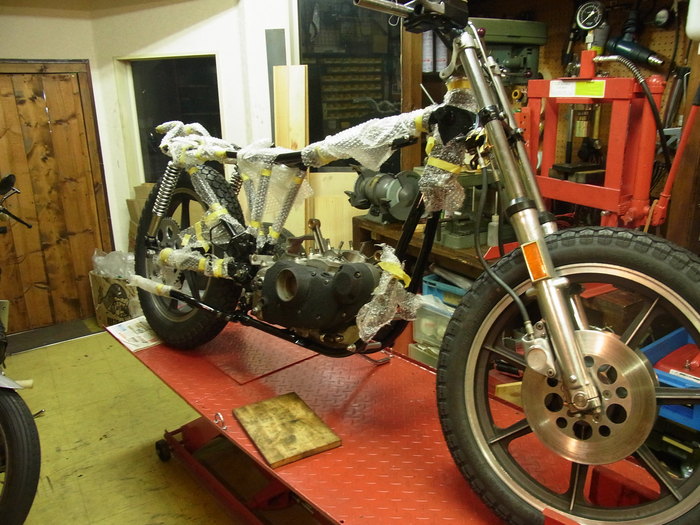

フレームに乗っけ。とりあえずここまで来ました。
