1968XLH900 KEIHINキャブレーターフロート

今日はケイヒンバタフライキャブのフロート調整のお話。
1968年のアイアンスポーツに純正採用されていた悪評高いティロットソンキャブレーターは使わず、信頼性の高いケイヒンバタフライを使います。
このケイヒンバタフライキャブレーター、アイアン用でも年式違いで5種類あります。微妙な違いで、ジェッティングが違ったり、バキュームホースが付いたり、フロートバルブが違ったり、加速ポンプの微調整が出来たりと・・・。
まぁ、その辺りはそのうち。

1968XLH900 KEIHINキャブレーターフロート_a0248662_1382347.jpg

今回使うのは1983年のもで、フロート調整はボディーからフロートの距離が16mm~17mmになるように、リップ部分を曲げて調整します。

1968XLH900 KEIHINキャブレーターフロート_a0248662_1392358.jpg

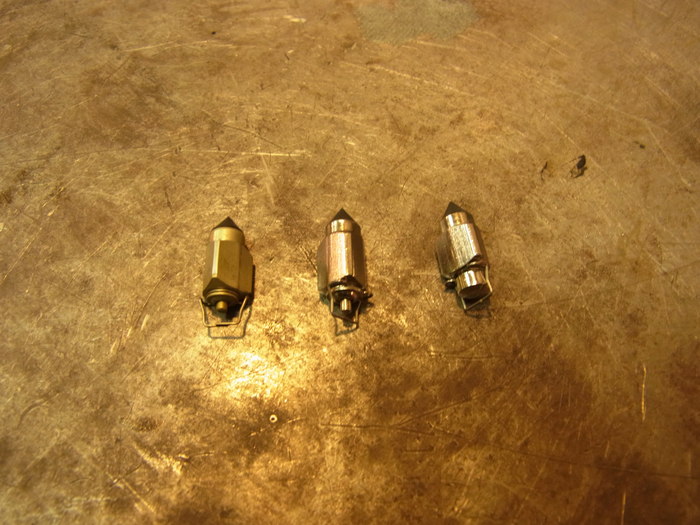

フロートバルブを変えた場合は、フロートレベルが変わるので調整が必要なのですが、バルブスプリングが付いているもの(写真左、中)はバルブが止まる位置(燃料が止まる位置)が解ずらいです。


1968XLH900 KEIHINキャブレーターフロート_a0248662_138192.jpg

1968XLH900 KEIHINキャブレーターフロート_a0248662_1395029.jpg

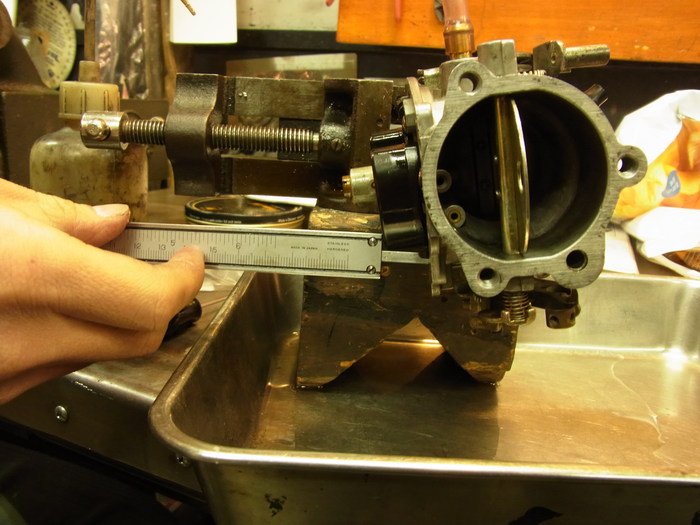

実際にフューエルラインから液体を流し、フロートが16mm~17mmの位置で止まるように調整します。
