1968XLCH900 リアホイールスプロケット

面倒臭いハーレーのリアドラムスプロケット交換。

1968XLCH900 リアホイールスプロケット_a0248662_1575799.jpg

1968XLCH900 リアホイールスプロケット_a0248662_1581781.jpg

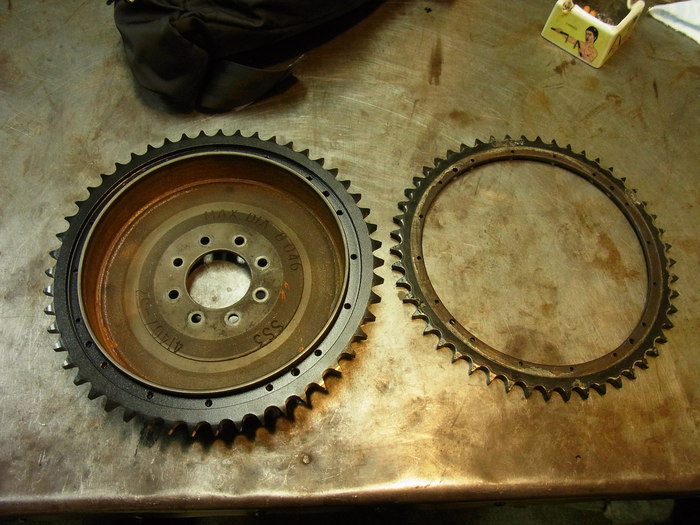

ボール盤でリベットカシメ部分をを揉んで、古いスプロケットを外します。

1968XLCH900 リアホイールスプロケット_a0248662_1582860.jpg

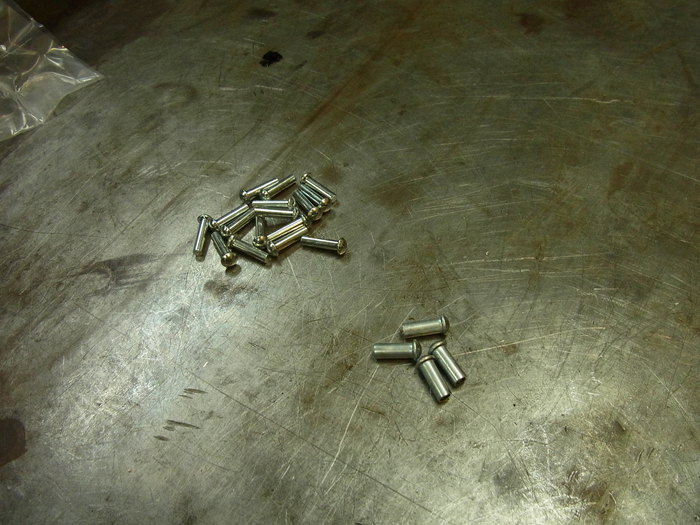

位置決め用のダウエルピン4本とリベット16本。
リベットサイズは1/8”×9/16”
問題なのはドラム&スプロケットのリベット穴とリベットの嵌りっぷりで、ちょっときついぐらいで入るのが良いです。ガタガタだとリベットをカシメる時にリベットが曲がり真っ直ぐ入らずカシメづらいです。

1968XLCH900 リアホイールスプロケット_a0248662_1584748.jpg

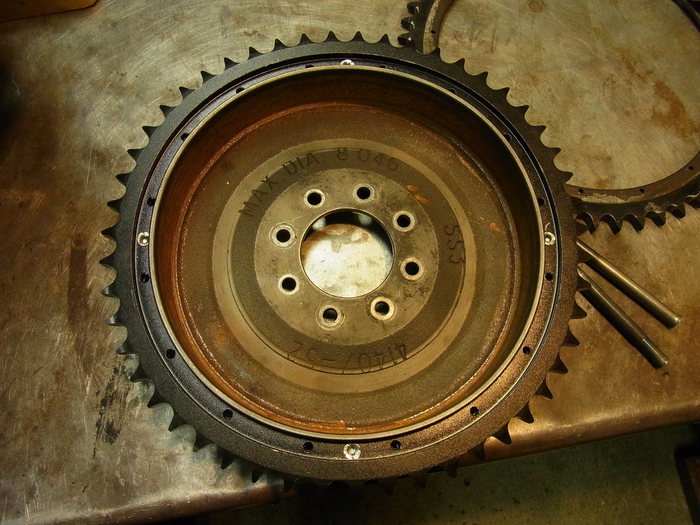

まず位置決めダウエルピンを打ちます。
この時、ドラムとスプロケットに隙間が開かないようにバイスプライヤーなどで挟んでおくと良いでしょう。

1968XLCH900 リアホイールスプロケット_a0248662_159931.jpg

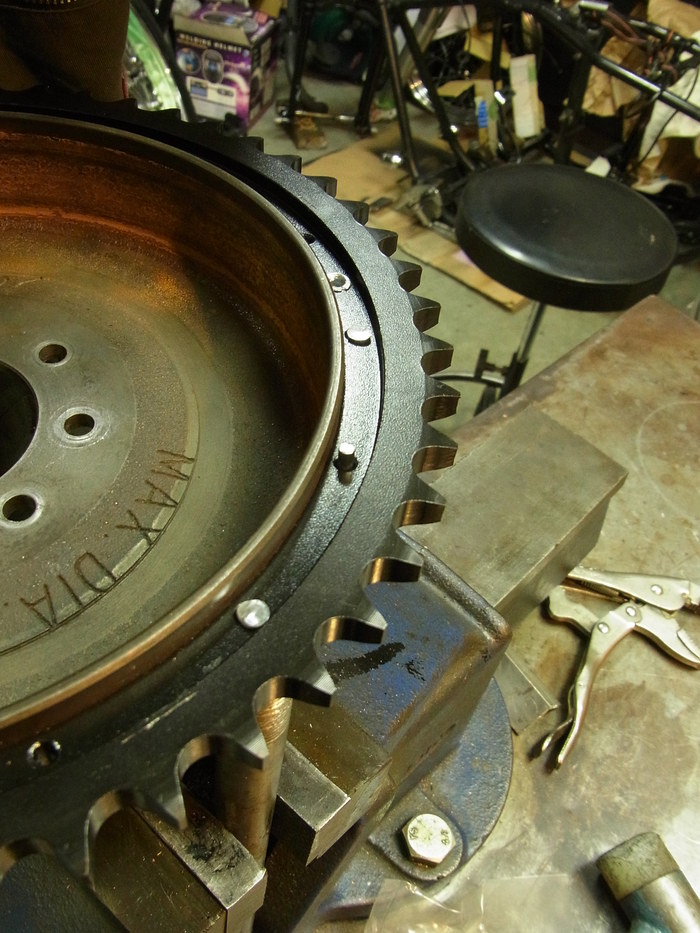

カシメる反対側のリベットヘッドに当て物をしておき、リベッター(叩き棒)でカシメていきます。
二人がかりの作業です。

1968XLCH900 リアホイールスプロケット_a0248662_1592450.jpg
1968XLCH900 リアホイールスプロケット_a0248662_1593234.jpg

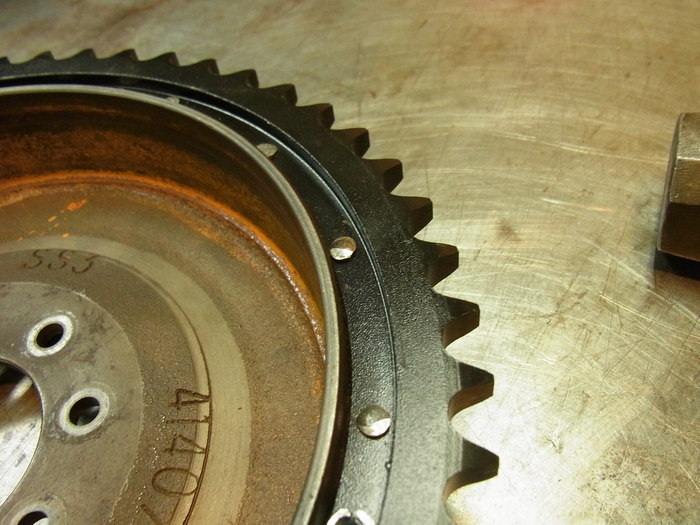

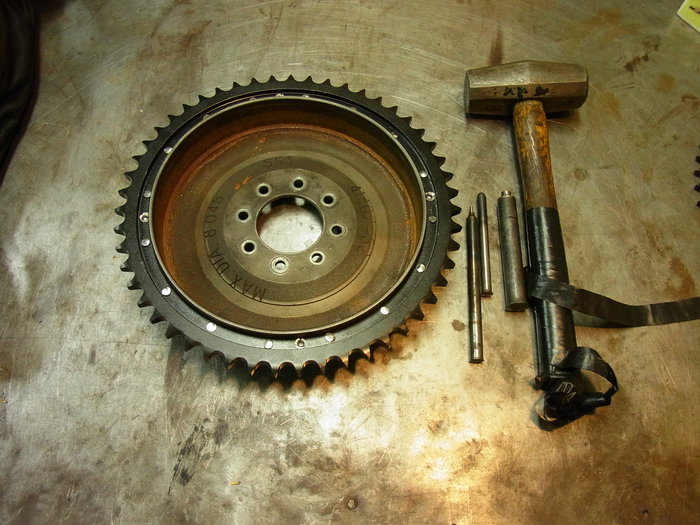

美しく出来ました。
面倒臭くありますがリベットはカッコイイです。
航空機や古いレーサーのカウリングに使われているリベットを見て萌えてしまうのは僕だけでしょうか?
