1968XLH900 カムエンドプレイ

今日はハーレー・アイアンスポーツのカムシャフト・スラストクリアランスの調整です。


タイミング側クランクケースにカムカバー、カムカバーガスケット、それぞれのカムを組み、カムシャフトのスラスト量を計測。
マニュアル値　0.025ｍｍ～0.127ｍｍ

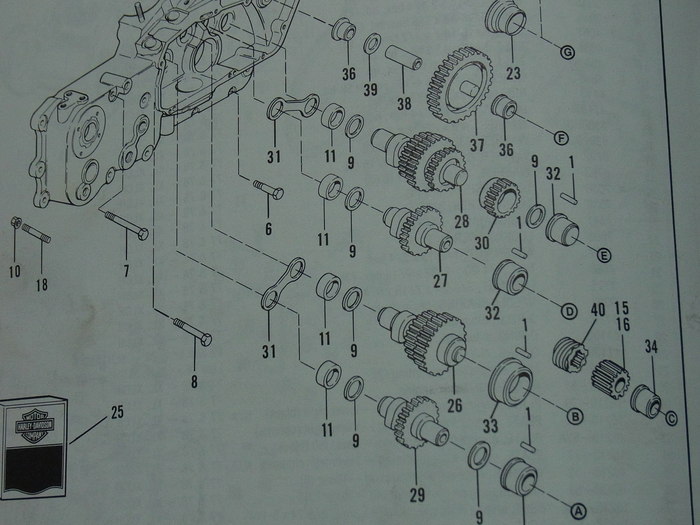

図9番がカムスラストシム。
カムシャフトとカムベアリングの間に同じ厚みのシムを入れておき、カムシャフトとブッシュの間のシム厚でスラスト量を調整します。
それぞれのカム位置を同じにするためです。

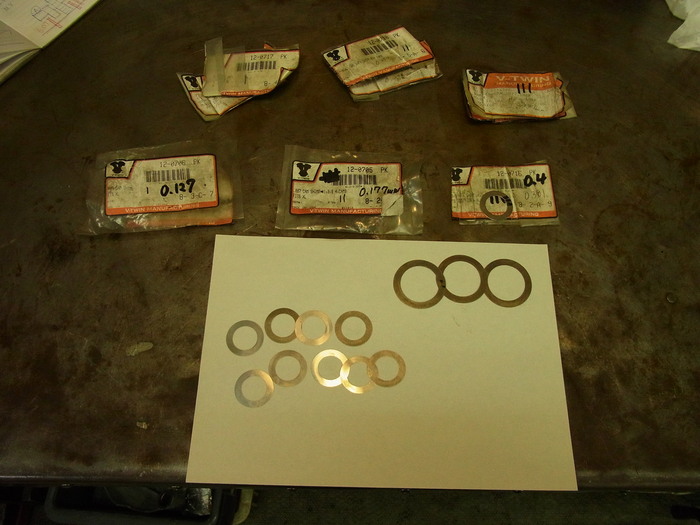

カムスラストシムは.005”（0.127ｍｍ）.007”（0.177ｍｍ）.015”（0.381ｍｍ）があります。
大きいシムは＃2カム用で.005”（0.127ｍｍ）.010”（0.254ｍｍ）.015”（0.381ｍｍ）があります。



なんやかんやと調整を終わらせ、晴れてクランクを閉じるのであります。
