JAP 500 ENGINE

純潔レーサーエンジン JAP 500 O.H.V SPEEDWAY エンジン型式4B
Bore 80mm
Stroke 99mm
排気量 497cc
メタノール燃料使用で圧縮比 15:1
ALFIN製 アルミシリンダー

JAP 500 ENGINE_a0248662_3324738.jpg

JAP 500 ENGINE_a0248662_2512530.jpg

とりあえず、バルブタイミングを見ておこうとクランキングしてみるとヘッドが動く・・・

JAP 500 ENGINE_a0248662_2515329.jpg

原因はコイツ。シリンダースタッドのケース側のねじ山が持ち上がってきています。
という事は・・・

JAP 500 ENGINE_a0248662_2524131.jpg

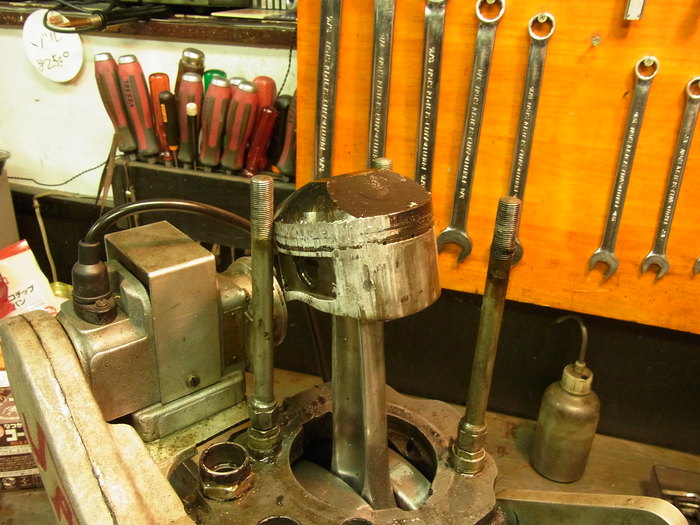

JAP 500 ENGINE_a0248662_25383.jpg

シリンダー、ピストン終了。
話を聞くと、サーキット走行中5週目で終わったそうです。

JAP 500 ENGINE_a0248662_253308.jpg

スモールエンドも抱きついています。
コンロッドはアルミ製。ビックエンドはローラーベアリングの筈なので、アルミコンロッドに対してベアリングレースの嵌め合いはいかに。。。

JAP 500 ENGINE_a0248662_254595.jpg

気を取り直して、圧縮比を測定。
1.5mmのコンプレッションプレートを使った状態で圧縮比11:1。
前にスタンダードピストンの頭を削って圧縮を下げたようです。

ロッカー回り、カムギア回りもなかなかやられており、またまた楽しめそうです。
