今日はアイアンスポーツ、トランスミッション・シフター回りの話。

1968XLH900 トランスミッション_a0248662_1344833.jpg

1968XLH900 トランスミッション_a0248662_1345837.jpg

1968XLH900 トランスミッション_a0248662_1353382.jpg

アイアンスポーツのトランスミッションは、シフター・ギア達をすべて組んでおき、クランクケースのギアボックスに差し込む、カセットトランスミッションと呼ばれるもの。
トランスミッション・アクセスカバーにどんどん組んでいきます。

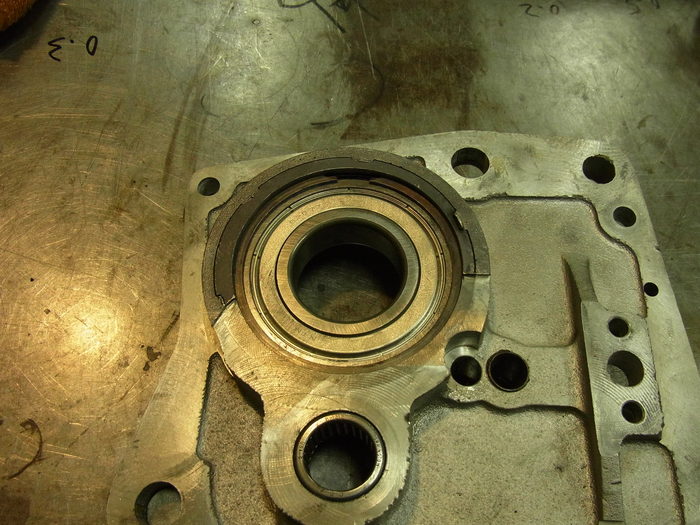

カウンターシャフトの軸受けニードルベアリングを圧入。
メインシャフトのクラッチ側の軸受けボールベアリング、圧入&スナップリング止め。

1968XLH900 トランスミッション_a0248662_1354575.jpg

1968XLH900 トランスミッション_a0248662_1355486.jpg

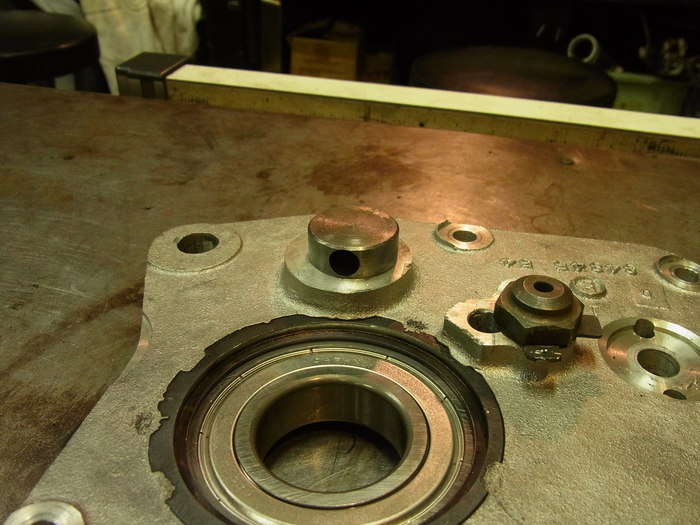

カウンターシャフトオイラープラグ。
コイツはプライマリーチェーンにかき上げられたオイルが入り、カウンターシャフトベアリングを潤滑するようになっているので、穴を上向きにして組みます。

1968XLH900 トランスミッション_a0248662_1581068.jpg

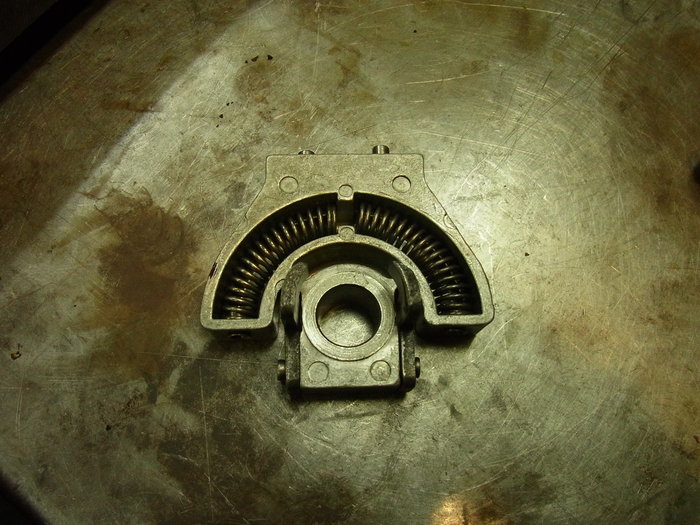

パウルキャリアーサポート。
パウルキャリアースプリングが動いたパウルキャリアーを元の位置に戻します。

1968XLH900 トランスミッション_a0248662_1582022.jpg

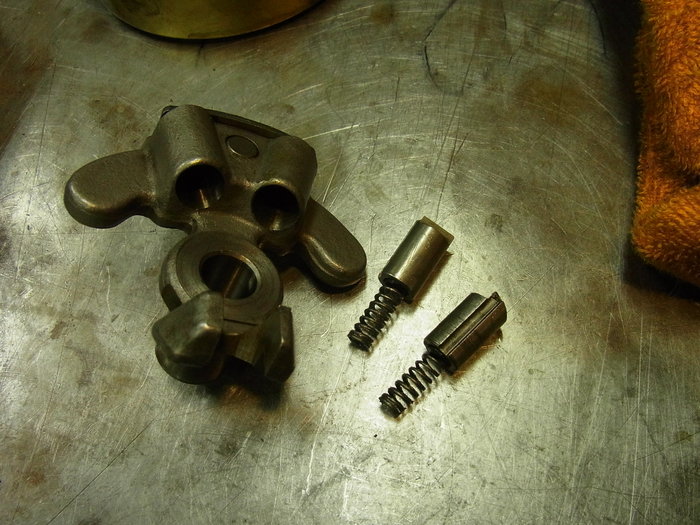

パウルキャリアー。
シフターシャフトと連結したパウルキャリアーが動くことにより、パウルキャリアーの爪がシフターカムに引っかかり、シフターカムを回します。

1968XLH900 トランスミッション_a0248662_1583071.jpg

パウルキャリアーが右に動くと、パウルキャリアーの右の爪(シフターパウル)は、パウルキャリアーサポートの爪(パウルシフターアーム)に押され引っ込みます。その時パウルキャリアーサポートの爪に押されていたパウルキャリアーの左の爪はフリーになり、シフターカムに引っかかり、シフターカムが回ります。
パウルキャリアーが左に動くときはその逆の動きをします。
シフターパウル、パウルシフターアームが変形、破損をしているとシフトチェンジが困難になります。

1968XLH900 トランスミッション_a0248662_1585064.jpg

パウルキャリアーアッセンブリーをアクセスカバーにつけます。
文字にするとややこしいですが、組みながら動かしいくと構造を理解できます。
それぞれの部品が、何の役割をしているか理解しながら組んでいくとトラブルシューティングにもなります。
