1960 VELOCETTE VIPER CYLINDER HEAD

今日はベロセット・バイパーのヘッドのお話。

前回、バルブガイドを圧入したヘッド、バルブ&スプリングを取り付けます。

1960 VELOCETTE VIPER CYLINDER HEAD_a0248662_104152.jpg

1960 VELOCETTE VIPER CYLINDER HEAD_a0248662_10564.jpg

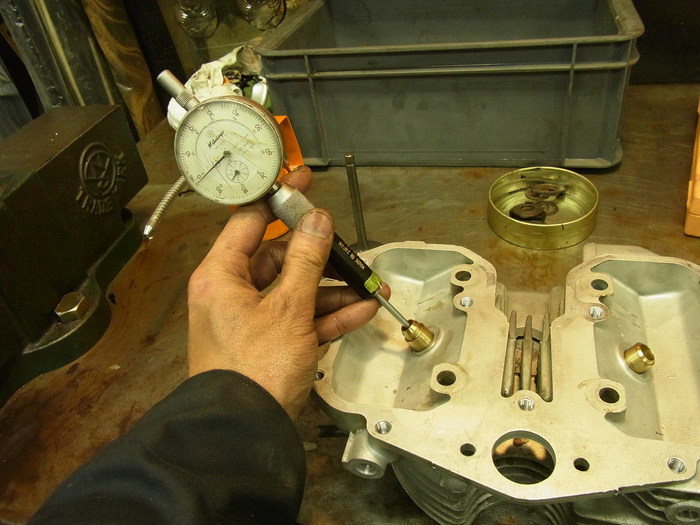

バルブステム径とバルブガイド内径を計測。

マニュアル上のバルブステムとガイドのクリアランス
IN .00125in-.0025in (0.03mm-0.06mm)
EX .00225in-.0035in (0.06mm-0.09mm)

新品のバルブ&ガイドで実測、IN側EX側共にクリアランス0.06mmでした。
今回はこれで組んでみます。

1960 VELOCETTE VIPER CYLINDER HEAD_a0248662_14225.jpg

1960 VELOCETTE VIPER CYLINDER HEAD_a0248662_143422.jpg

バルブシートカット&すり合わせ。
シート当り面45度部はIN、EX側共に1.5mmにしました。

1960 VELOCETTE VIPER CYLINDER HEAD_a0248662_1504987.jpg

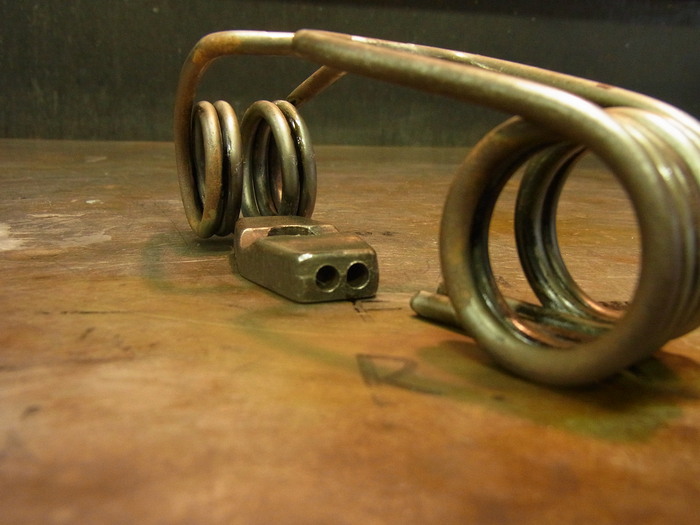

ヘアピンバルブスプリングボトムワッシャー。
ヘアピンスプリングが刺さる穴にガタがあったら交換です。
ガタがなく、スプリングが横にスライドしなければなりません。
ヘアピンスプリングについてはサンビームM8で苦労しました。
詳しくはPetrol Bug'sで。

1960 VELOCETTE VIPER CYLINDER HEAD_a0248662_1511724.jpg

バルブスプリング取り付け長は13.8mm~14.3mm。

1960 VELOCETTE VIPER CYLINDER HEAD_a0248662_251188.jpg

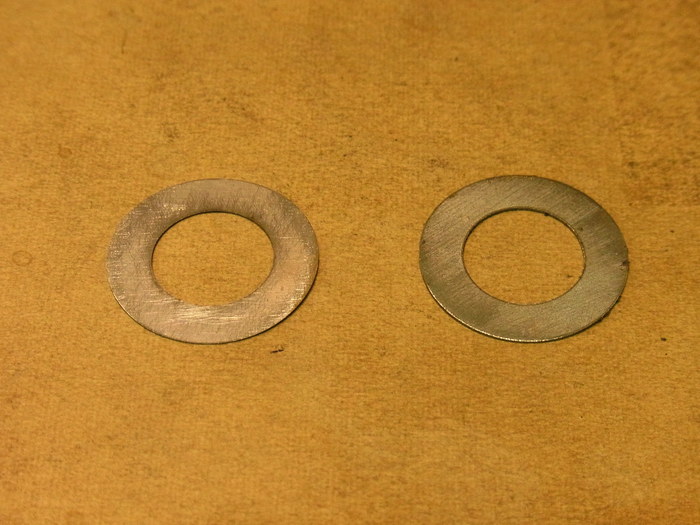

合わなければ、バルブスプリングボトムワッシャーの下にシムを入れて調整します。(0.2mm、0.5mmのシムがある)

1960 VELOCETTE VIPER CYLINDER HEAD_a0248662_274468.jpg

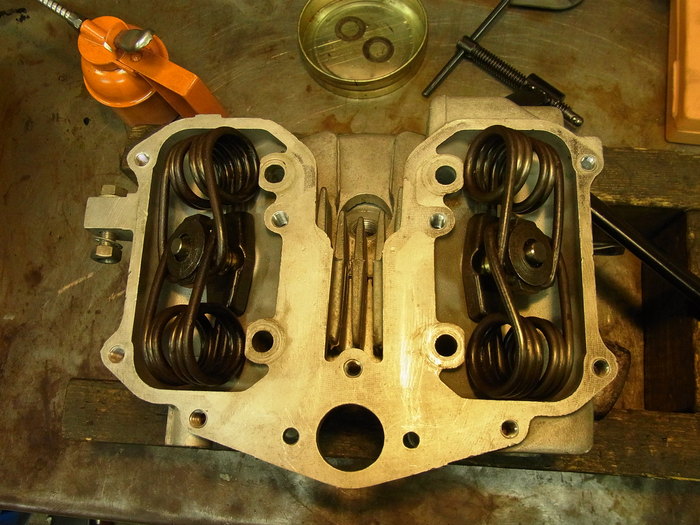

バルブスプリングの幅が狭い方を上に交差させ組みます。

なぜこの年式のベロセットはヘアピンスプリングを使っているのでしょうか?
まず一つ考えられるのは、ヘッドの高さ(バルブスプリングの高さ)です。
鉄ヘッドのモデルはコイルスプリングを使っています。
スプリングの取り付け長は約41mm。(MAC)
それに対してヘアピンスプリングは約14mm。
これにより、エンジン高を抑えたのではないでしょうか。
そして、アルミヘッドになったことにより、ヘアピンスプリングを覆い被せるカバーを付けたとしても、冷却に問題がなくなったからではないでしょうか。
鉄ヘッドは熱しやすく冷めにくい性質で、アルミヘッドは熱し易いですが放熱性に優れています。
その為、鉄ヘッドに比べシリンダーヘッドを大きくしても放熱性に問題がない為だと考えます。
個人的な考えなので、詳しい方ご意見宜しくお願いします。
