HARLEY-DAVIDSON 1935VLD1200 クランク分解

今日はクランク割りです。

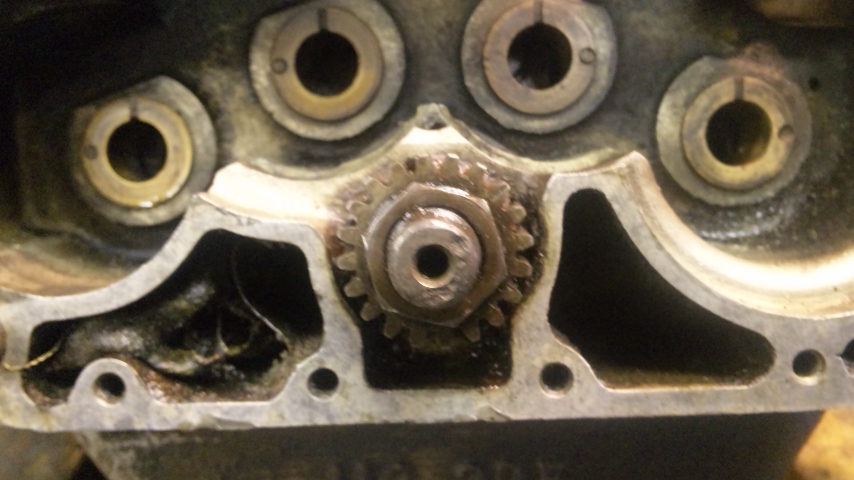

まずは、スプリケット、ピニオンギアをとります。
HARLEY-DAVIDSON 1935VLD1200 クランク分解_a0248662_2354457.jpg

HARLEY-DAVIDSON 1935VLD1200 クランク分解_a0248662_2361732.jpg

共に正ネジ。

HARLEY-DAVIDSON 1935VLD1200 クランク分解_a0248662_2326328.jpg

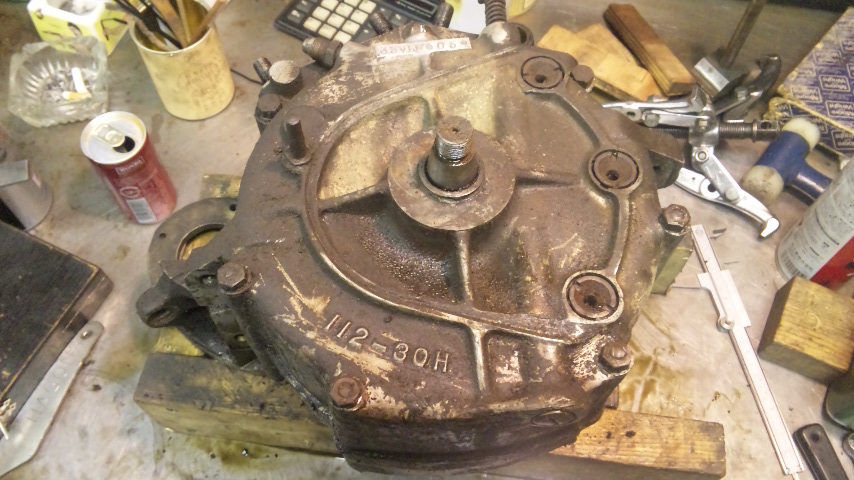

ボルト2本、スタッドボルト5本をぬけば・・・

HARLEY-DAVIDSON 1935VLD1200 クランク分解_a0248662_23325771.jpg

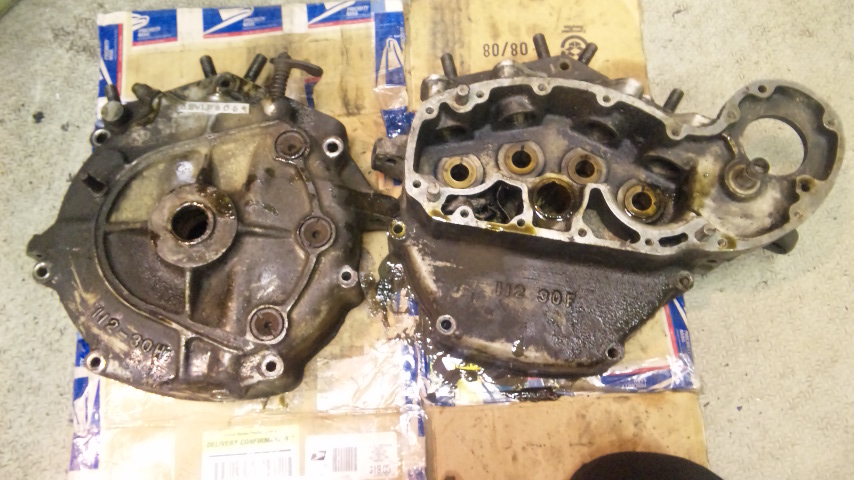

クランクケース割り!

HARLEY-DAVIDSON 1935VLD1200 クランク分解_a0248662_23354774.jpg

HARLEY-DAVIDSON 1935VLD1200 クランク分解_a0248662_2336357.jpg

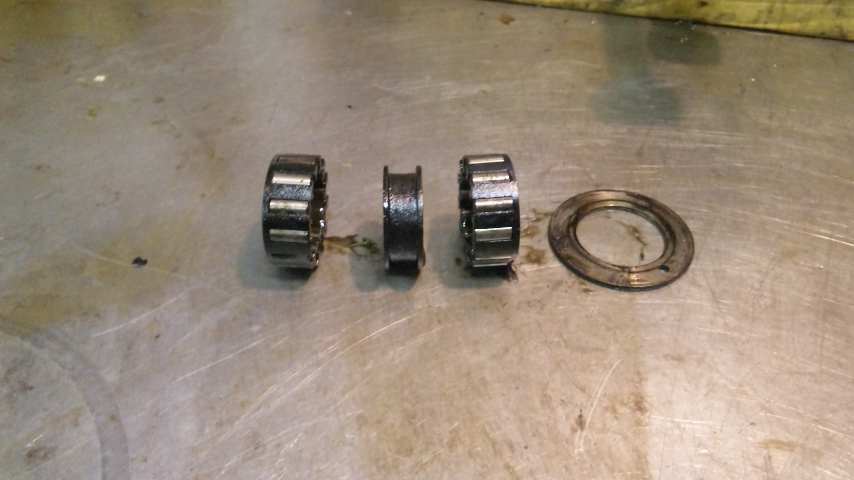

スプロケットシャフト虫食いが酷く、使い物になりませんね。
軸受けは、ローラーベアリング。 STDローラーサイズは、1/4”×.490”(24)
フライホイールシムでクランクのスラスト調整をします。
分解前の測定では、0.5mmもありました。

HARLEY-DAVIDSON 1935VLD1200 クランク分解_a0248662_2349830.jpg

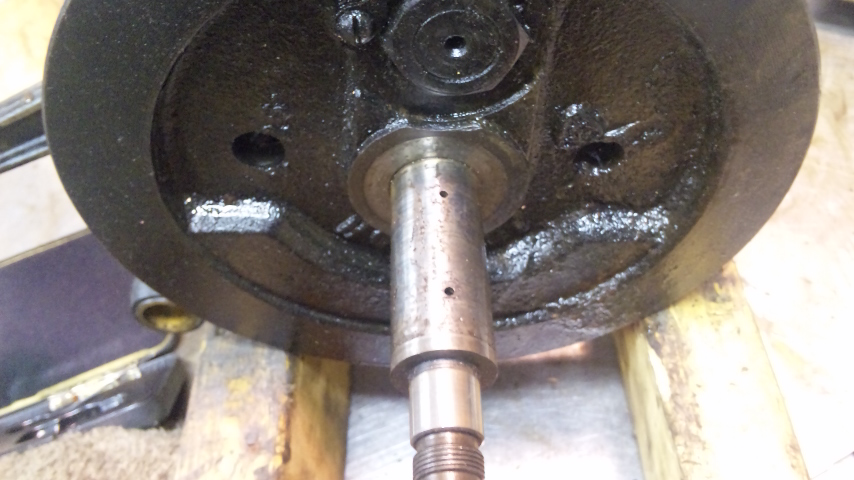

ピニオンシャフトも駄目ですね。軸受けはブッシュで、その為、シャフト全体にわたって、やられています。
BSA A50もピニオン側がブッシュで、A50の時も泣かされました。
オイルポンプから圧送されたオイルは、ピニオンシャフトを通って、ビックエンドベアリングを潤滑しまが、ここがブッシュの場合、同士にピニオン側も潤滑しなければなりません。
その為、ここのブッシュにガタがあると、圧が抜け、ビックエンドに行くオイル量が減ってしまいます。
ここのクリアランスは適正にしなければなりません。
しかし、これだけ長い距離のブッシュです。ブッシュの芯がずれていたり、クランクの芯がずれていたりしたら抱きつきの原因になってしまうでしょう。
VLの問題点といえます。


最後にクランク割り!
HARLEY-DAVIDSON 1935VLD1200 クランク分解_a0248662_03546.jpg

HARLEY-DAVIDSON 1935VLD1200 クランク分解_a0248662_0351265.jpg

HARLEY-DAVIDSON 1935VLD1200 クランク分解_a0248662_0352657.jpg

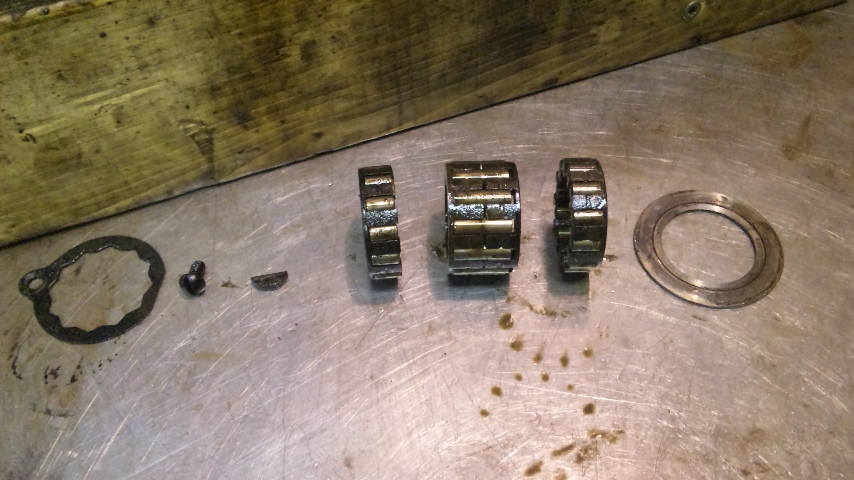

思っていた通り、ビックエンドも駄目です。
ビックエンドローラーサイズは1/4'×.360'(24)、1/4'×.726'(12)

客観的に見るとまさに無残!でも、あの頃はそれでも楽しかったな。このブログを書きながら、あの頃の情熱が沸々と甦ってきました。
明日になったら忘れてると思いますが・・・。

次回はトランスミッションですかね。
