1992長江750 スモールエンドブッシュ

今日はHさんの長江のお話。


ガタがあったコンロッドスモールエンドブッシュは交換。
ブッシュ抜き取り、コンロッド側ホール計測。

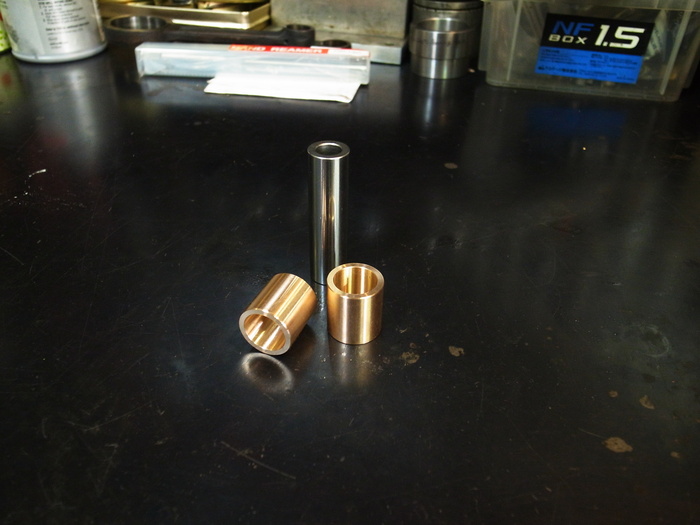

新たに使うピストンのピンに合わせスモールエンドブッシュ単品製作。
圧入しやすいように"案内”を作っておく。



ブッシュ圧入。ハーレーの工具が使えました。


4方向に開いているオイル穴をコンロッド側の穴にあわせ、ボール盤にセットし穴開け。


ピストンピン径18mmなので、18mmのリーマーで真円拡大。
ホーニングしクリアランス調整し完成。










レストアスクール生徒募集中

トリニティースクールから独立し、東京都足立区でレストアスクールを続けて行きます。
いつでも見学にお越し下さい。
また修理・オーバーホール業務も行いますので、お問い合わせお待ちしております。
アイアンスポーツ大歓迎です。




Vintage Motorcycle Study

GARAGEⅠ 東京都足立区六月3-6-16
GARAGEⅡ 東京都足立区栗原2-19-14

sgf1906@nifty.com
090-2752-8638
奈良 純

by sgf1906 | 2016-04-18 09:02 | 1992長江750 | Comments(0)
2015年 07月 19日

1992長江750 バルブ&バルブガイド

今日はHさんの長江、バルブまわりのお話。



サイドバルブエンジンの長江、バルブガイドはシリンダーと一体式なのでバルブのオーバーサイズ(バルブステムが太いもの)を入れ、バルブとガイドのクリアランスを調整します。
元々入っていたバルブステム径8.95mmに対し9.05mmのO.Sステムを入れ+クリアランス分のリーマーで切削。




長江用のシートカット冶具を製作しシートカット。



バルブの傘とあたる45度面シートは大分やられている。


45度面を虫食いが無くなるまでカット。


30度面をカットし、あたり幅を調整。60度面は少々。


シートとバルブのあたり幅は1.5mm程度に。





それぞれ擦り合わせをして、灯油で漏れチェック。
