1973XLCH1000 コンロッド・ビッグエンドベアリングレース



今日はKさんのアイアンスポーツ、ビッグエンドベアリングレースのお話。
ラッピングして現状のレースを使うとしてもMAXオーバーサイズのローラーを使うところまで広がっていたベアリングレース。虫食いもありラッピングでとりきれるか微妙なところだったので、レース交換。

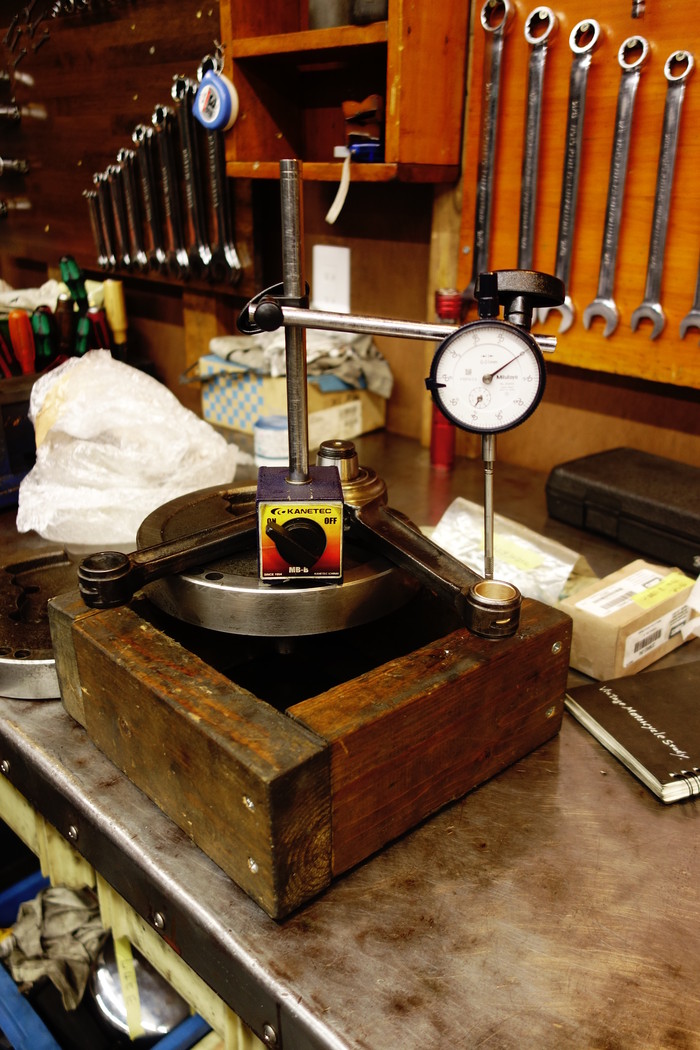

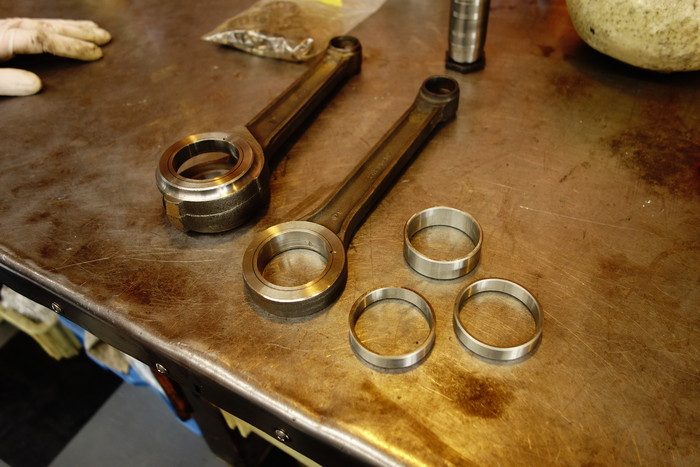

中古レースを抜き取り、新品レースとコンロッド計測。
コンロッドとベアリングレースの嵌め代は大きいので、圧入時に金属同士噛み込んでしまわないように、コンロッド側、レース側にしっかり“案内部分”を作っておきます。
直径が大きく、長さが短いコンロッドレースの圧入は垂直に入れるのに注意。






新品ベアリングレースを交換するのはなるべくしたくない。
その理由は、もともと内径が小さめに作られているため、STDローラーを入れるとして、0.15mm以上ラッピングし内径拡大する必要があります。
普通ラッピング作業は0.02mm~0.03mm程度研磨するもので、その5,6倍でありますから時間もかかります。
特に、ナイフコンロッドのフロント側はレースの出入口が多く削れ易く、ラッパ状にならないように注意しつつラッピングする必要があるので大変です。

とゴチャゴチャいってても仕様が無いのでラッピングしつつ、計測を繰り返します。





クランクピンも虫食いがあったので交換。

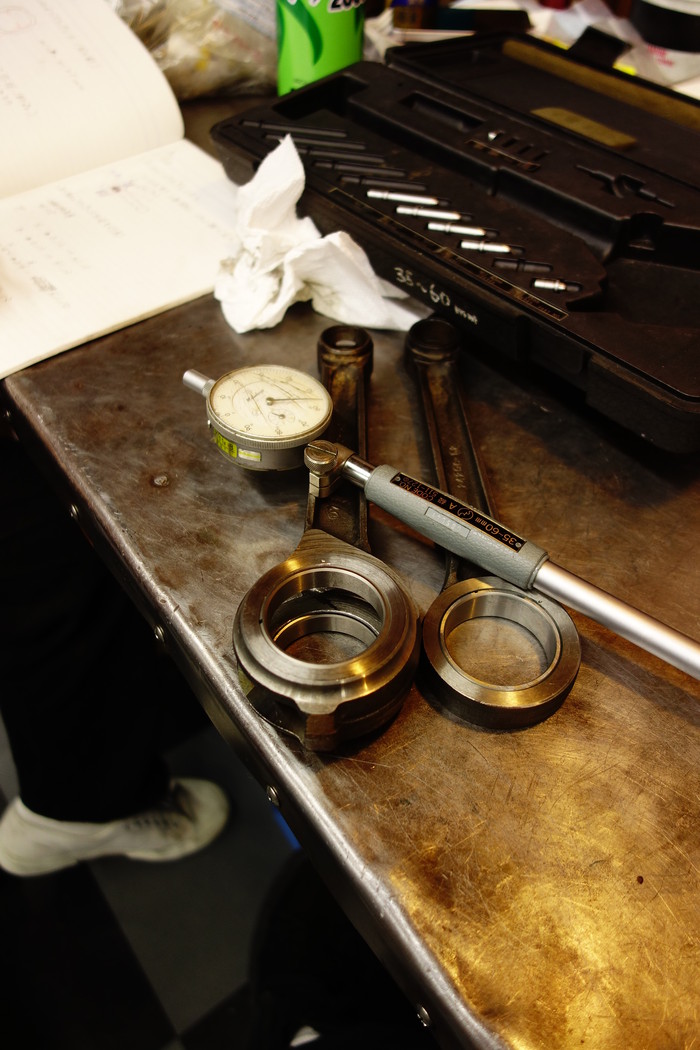

新品クランクピン径、STDサイズローラー径にあわせ、それぞれフロント側、リア側ロッドの適正クリアランスサイズなるまでベアリングレースラッピングしました。




実際に組み付け、コンロッドのガタチェックしO.Kであります。
