2017年 05月 26日

1964XLCH900 トランスミッション組み付け2

S君のアイアンスポーツ
ベアリング周り交換、シフターフォークの調整ごとが終わっていますので、ミッションの本組み。

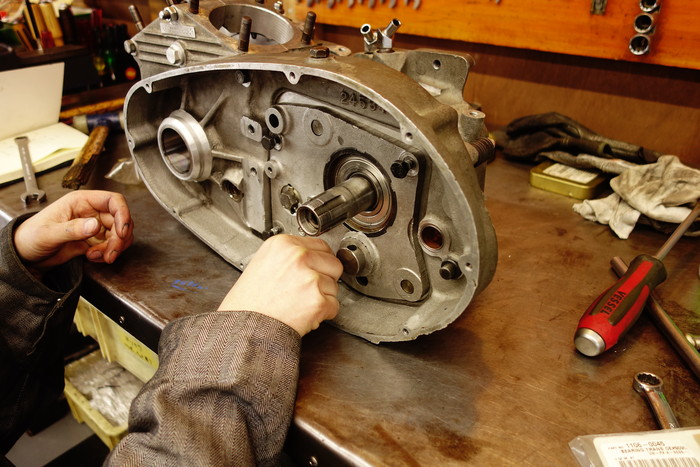

まず仮組みして、メインシャフトのスラスト量、シム調整。

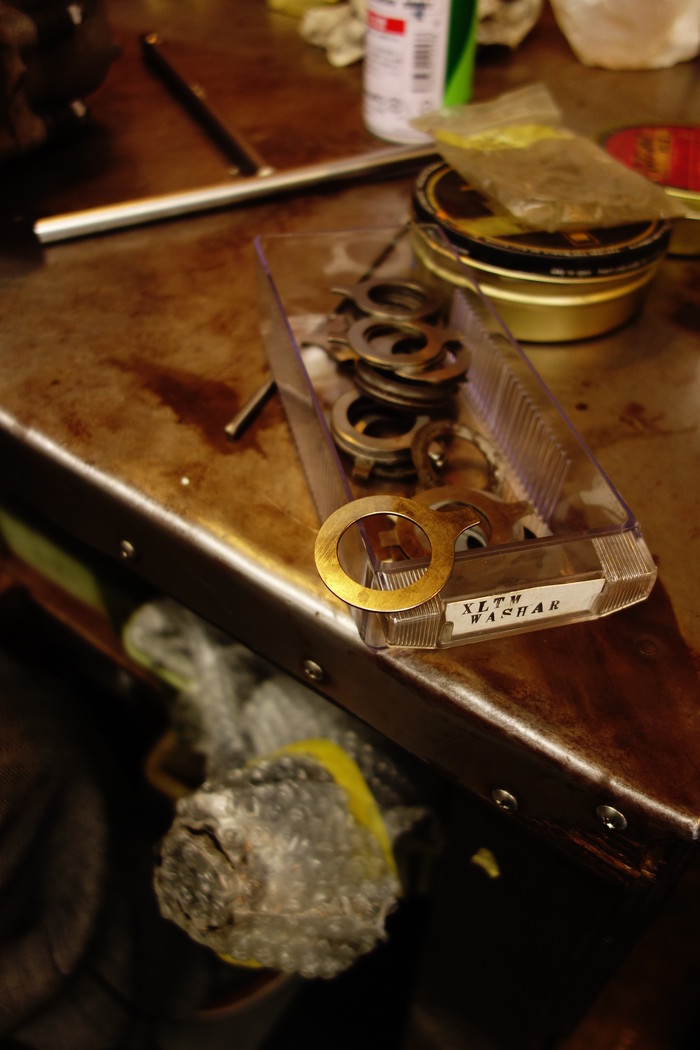

シムの厚みを変え0.1mm程度のスラスト量に。



カウンターシャフト側もシム調整し0.2mm程度に。

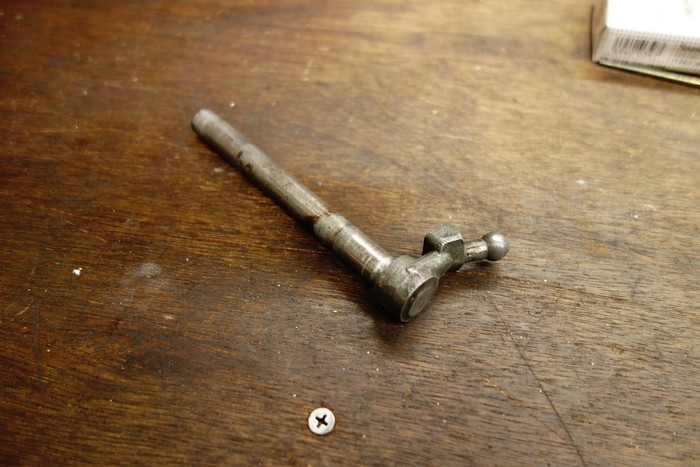

随分とガタがあったシフターシャフトブッシュはシャフト、カバー側にあわせブッシュ製作。
擦り合わせをして取り付け。




スラストチェックも終わり本組み。
この年式の車両のクラッチギアにはクラッチギアエクステンッション(プッシュロッドシールとクラッチハウジングのOリングがつく)がつきますので、圧入。
また、カウンターオイルプラグ(穴位置を上に)を圧入し組み付け。


スプロケットナットをトルク管理し取り付け、ミッション周り終わりです。
