2017年 05月 24日

1964XLCH900 オイルポンプ・バルブタイミング


今日はS君のアイアンスポーツのお話。
まずはオイルポンプ。
オイルポンプギア・オイルポンプボディーの内壁も傷無く問題なし。
ギア面とボディーの面の隙間をチェックしチェックバルブの当たりっぷりも光明丹でチェック。

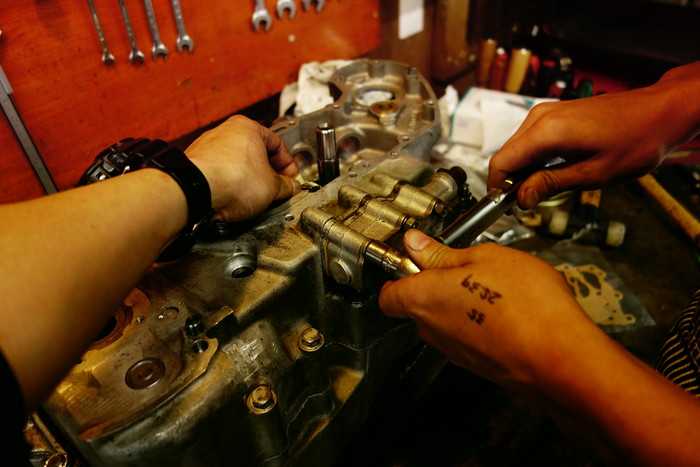

オイルポンプギアをまわしながら、規定トルクで均等締めしていき、オイルポンプの回りっぷりチェック。
アルミボディーのポンプは歪みで締めっぷりにより動きが渋くなるものがありますが、こいつは問題無し。

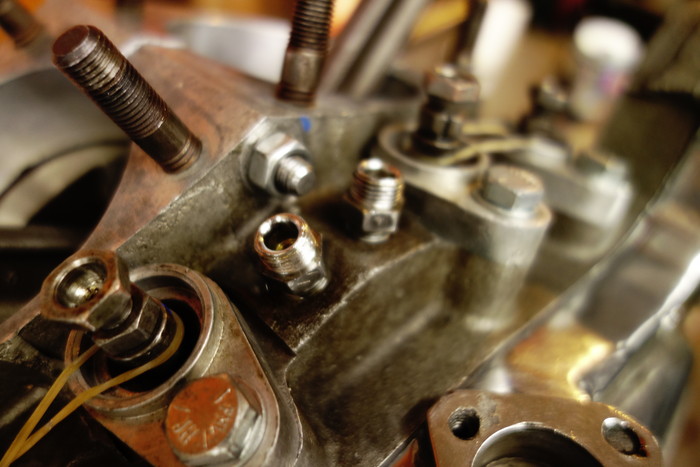

オイルを通しオイル流れっぷりチェック。
ビッグエンド側、ヘッドロッカー側、リターン側ともに問題なしでO.K






オイルポンプも本組みし、ここからはバルブタイミングのお話。
この車両の#1カム(リア・EX側)のカムにはタイミングマークかついておらず、消えそうなマジックで印がついていましたので、バルブタイミングのチェックをします。
そのため、R側のシリンダー、ヘッド、プッシュロッド周り仮組み。

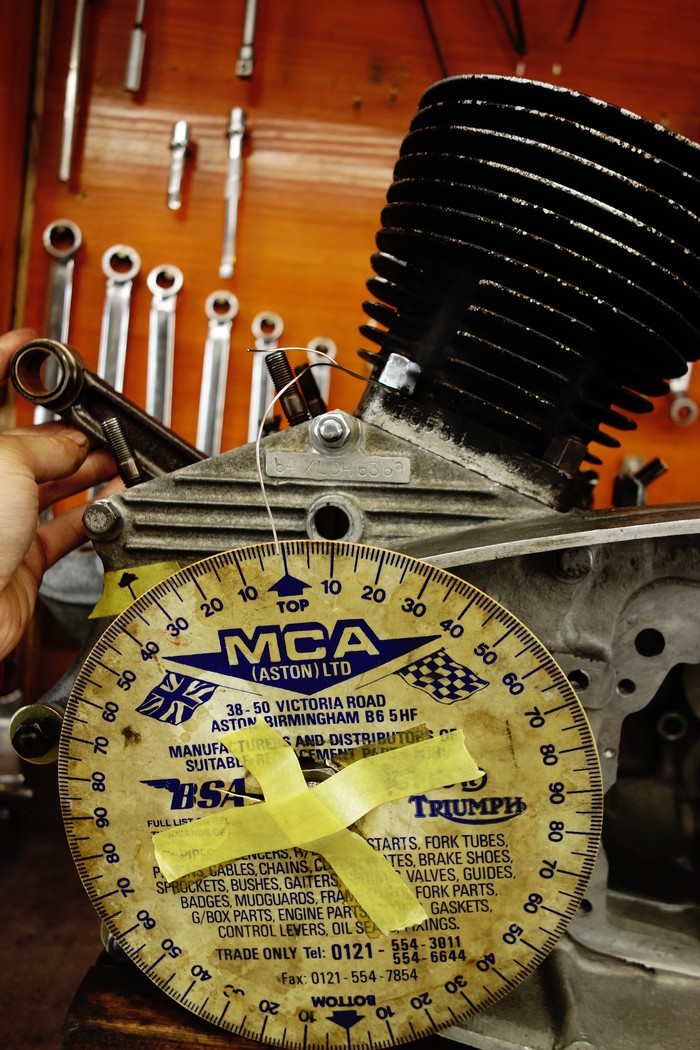

ちなみに、900ccのアイアンの点火タイミングマーク(棒線)位置は上死点前45度、もちろんハーレーは45度Vツインなので、リア側の上死点位置は棒印の位置になります。

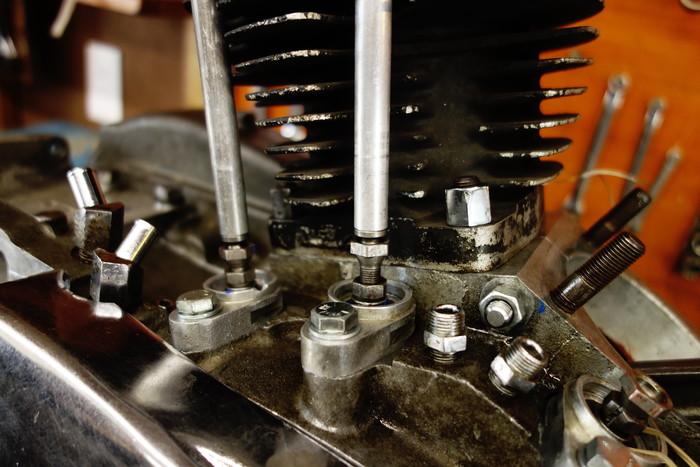

タペットアジャスタースクリューは9/32”-32山
32山なので1周で0.8mm、1/2周で、0.4mm、1/4周で0.2mm動くことになります。
バルブタイミングのチェッキングクリアランスは1.35mmなので、アジャスターを調整しチェッキングクリアランスに。





Pカムのカムタイミングは
INオープン 上死点前34度 INクローズ 下死点後40度
EXオープン 下死点前43度 EXクローズ 上死点語31度

チェックし数値的に問題なくO.K
印を新たにつけカムタイミングチェック終わり。

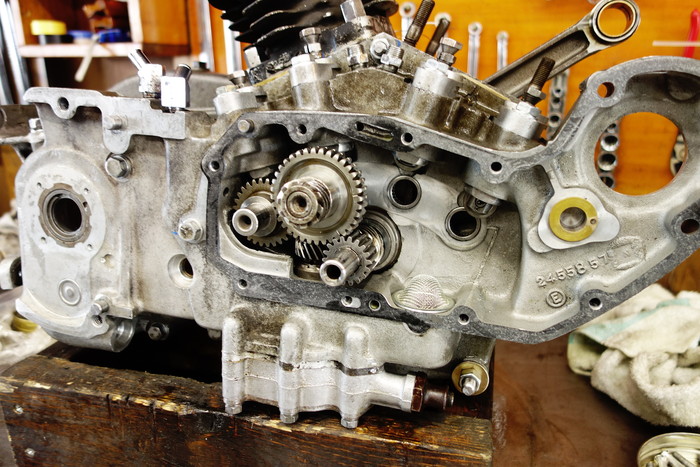

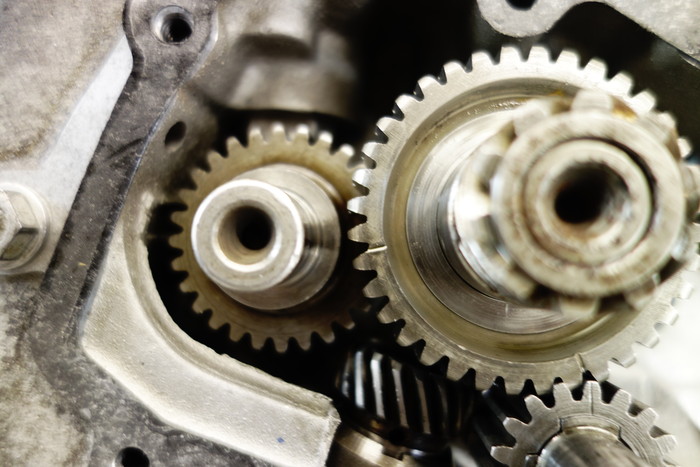

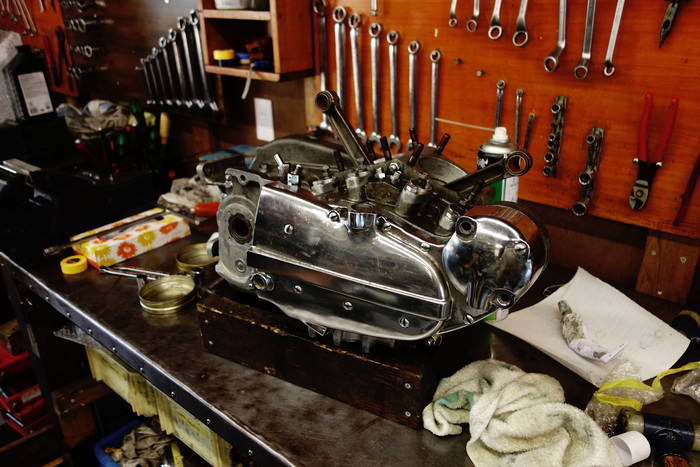

というわけで、タイミングギア周りも本組み。
