2017年 05月 23日

1964XLCH900 クランクケース組みつけ


今日はS君のアイアンスポーツのお話。

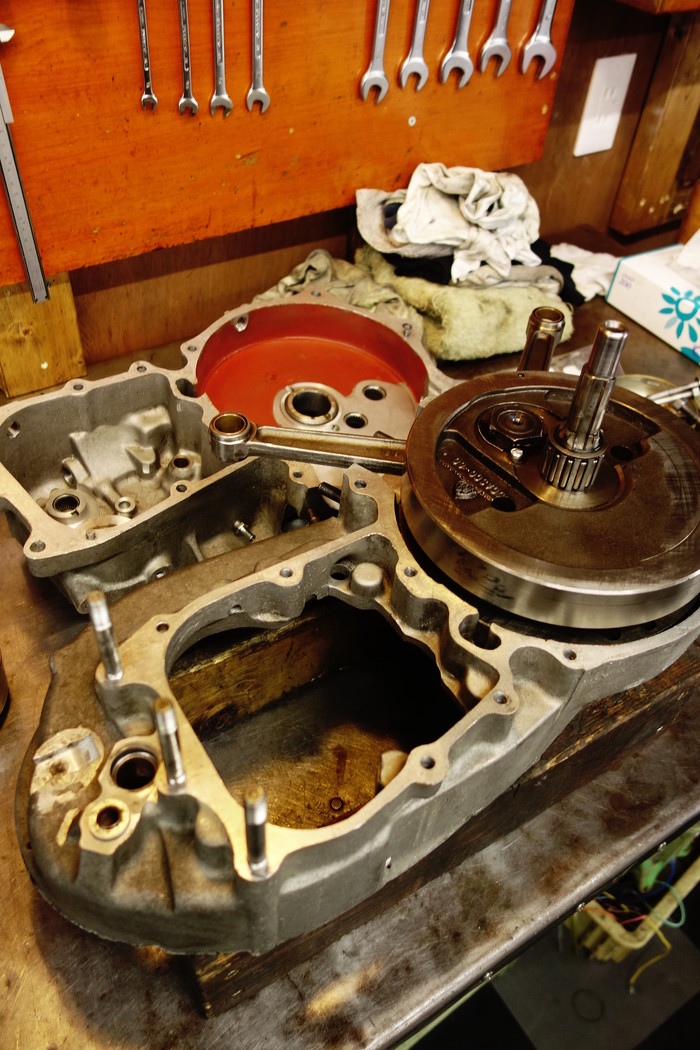

クランク芯だし、ピニオンシャフトベアリングレースのラッピングも終わり、クランクケースを組み付け。




ケース周りの修正ごとから

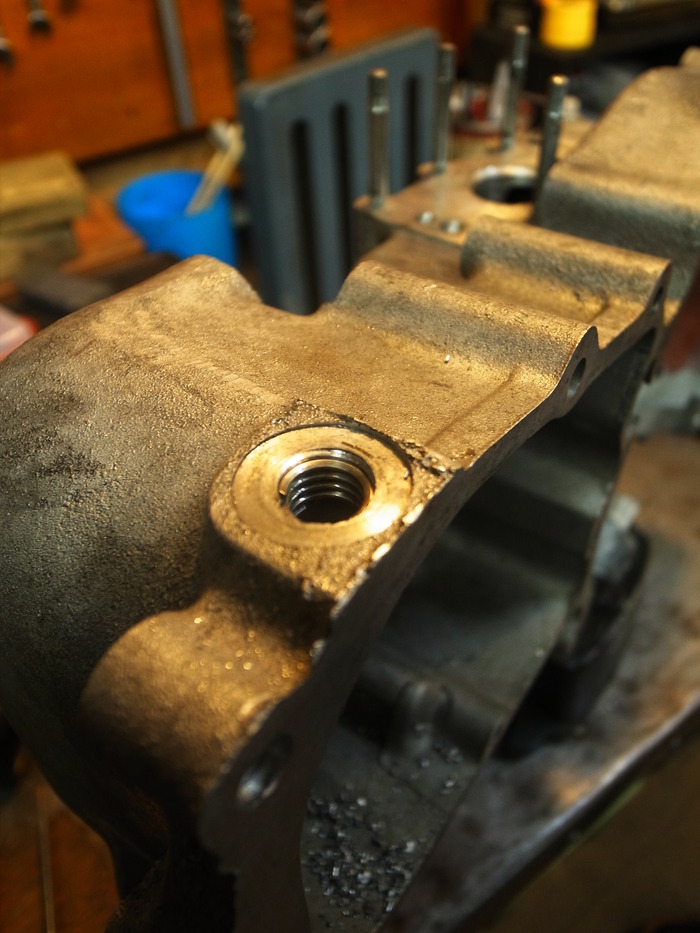

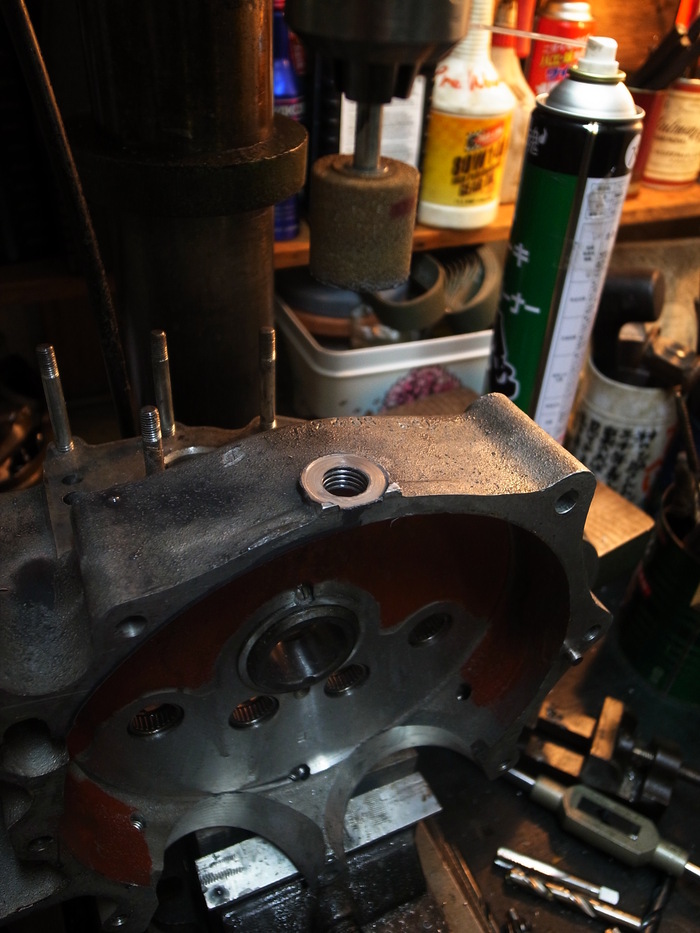

クラックが入っていたクランクドレンボルト部はクラック部溶接し、ボール盤にセットし座面だし面研とともにヘリサート加工。




座面部の状態が良かったT/M側は元螺子山で位置を取りヘリサート加工。

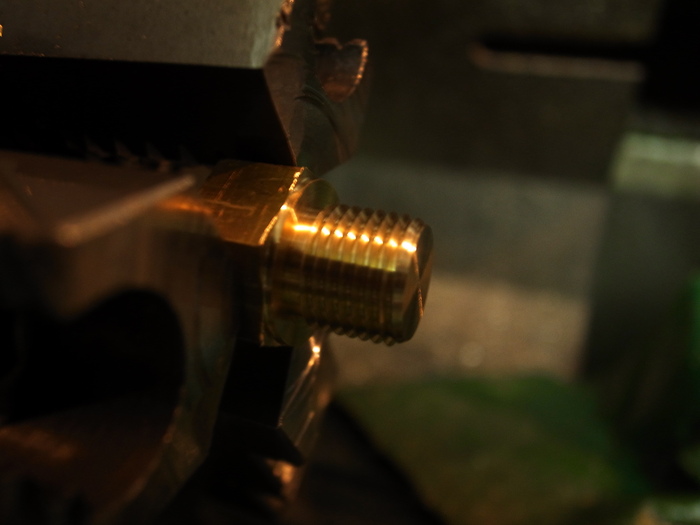

ドレンボルトは真鍮で製作。


ワンウェイバルブであるトランスファーバルブは駄目になった際、組んである状態で抜き取るのが大変なので今のうちに、抜き取りプラグ製作。ミッションブレーザーは別のところからとります。

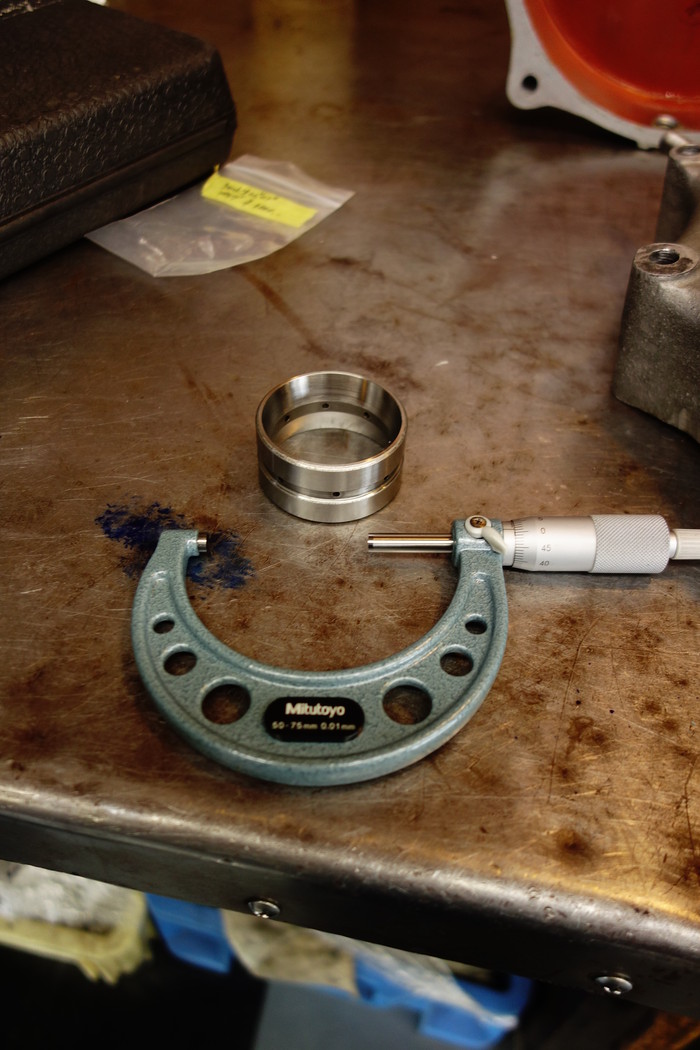

0.15mmもガタがあったスプロケットシャフトベアリングレース受け部は真円加工後、レース外輪を溶射・肉森・研磨しています。

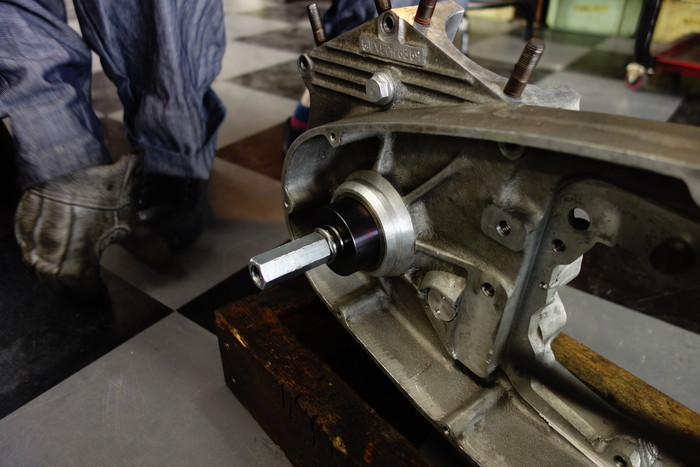

ケース暖め圧入。

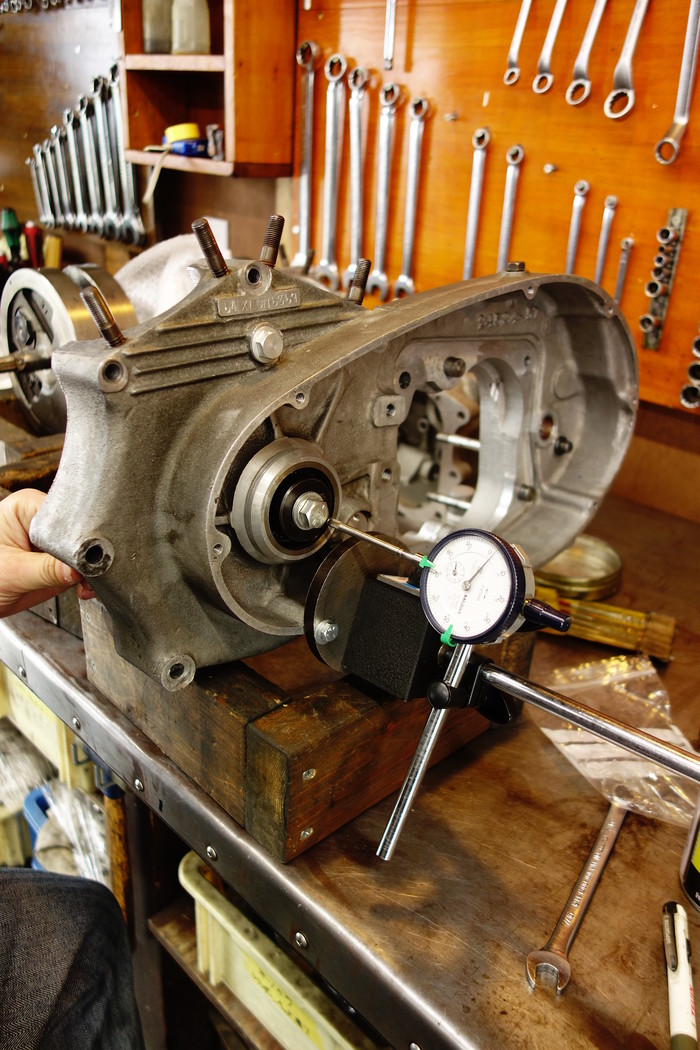

スプロケットシャフトベアリングのスラスト量をチェック後、ベアリング圧入。




ピニオンシャフトベアリングはラッピングしたレースにあわせオーバーサイズベアリングをいれクリアランス調整。

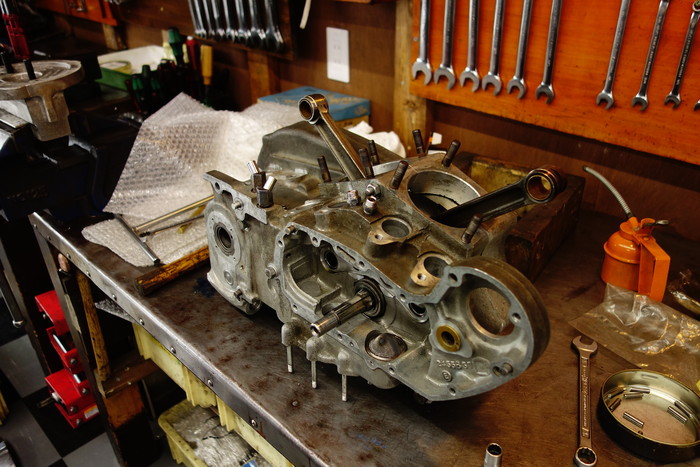

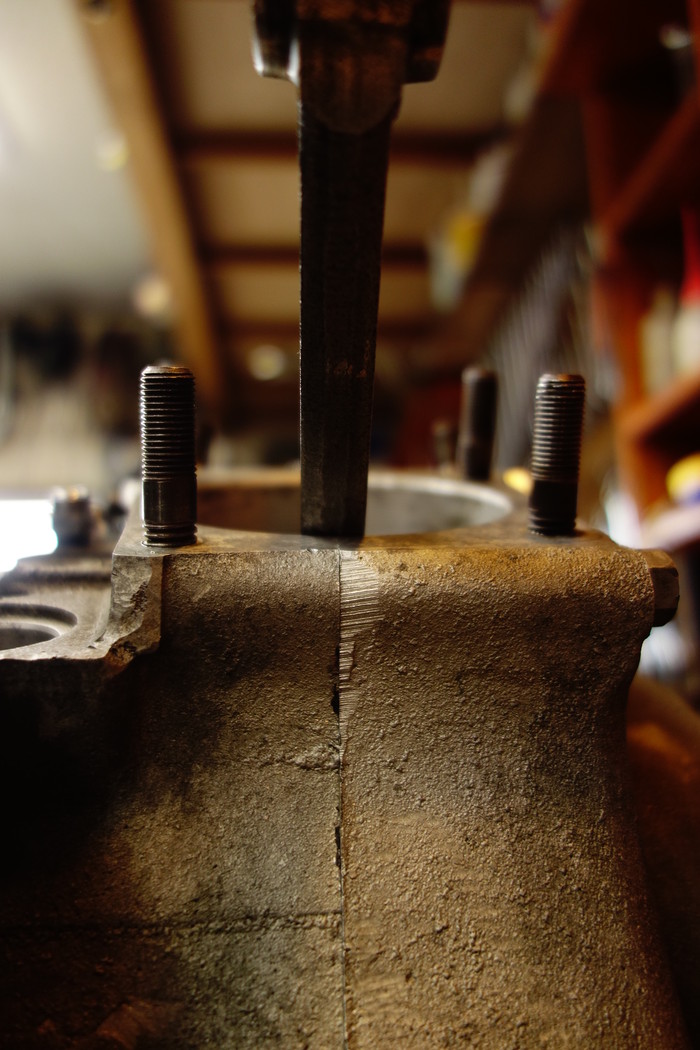

液体ガスケットをつけクランク組み付け。



というわけで、次回オイルポンプ周り、タイミングギア周り組み付けとなります。
