1951TRIUMPH T100 バルブ・バルブガイド加工&製作物


HさんのトライアンフT100

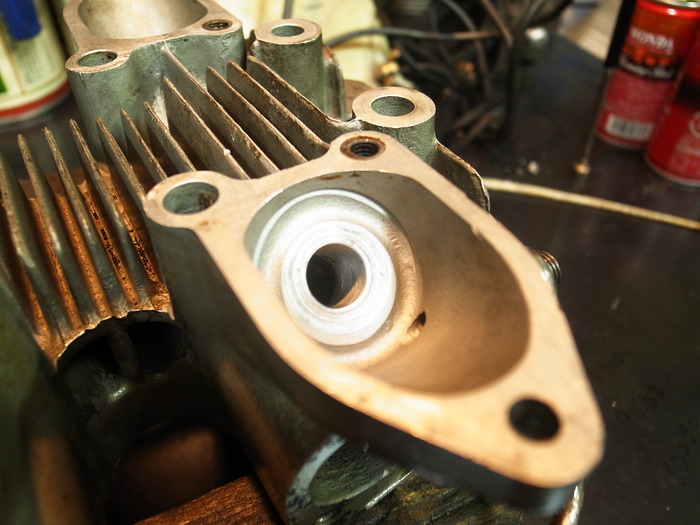

ヘッド側バルブガイドホールがグズグズだったので、リーマーをバルブシートに対し垂直に通し真円に。
真円加工したガイドホールに合わせバルブガイドの加工。




以前にもお話した通り熱膨張率の違うアルミシリンダーに鋳鉄ガイドの組み合わせのため、ガイド圧入部にオイルが進入し固着したと思われるヘッド。
そのため、今回はアルミ青銅製のバルブガイドを使いたいのですが、いつも使っているKIBBLE WHITH製のブラックダイアモンドバルブのT100用のものが出ていない。
アルミ青銅製のガイドを使いクリアランスを詰めると、バルブステムに傷が入り抱きつき気味になる恐れがありますので、今回は実験的にバルブステムにDLC(ダイアモンド・ライク・カーボン)コーティングしてみました。
コーティング後ステム径計測しほぼ数値は変わっていませんでしたので、ガイド加工へ。


まずはガイド内径を予め拡大。

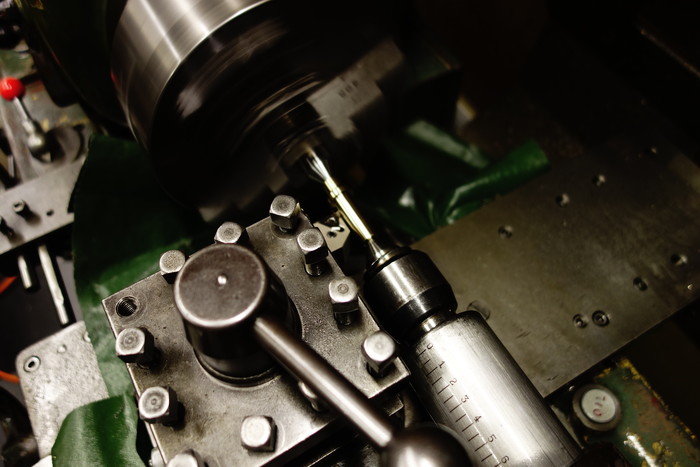

専用生爪に銜え、バルブステム径+IN・EXそれぞれのクリアランス分のサイズのリーマーで拡大。

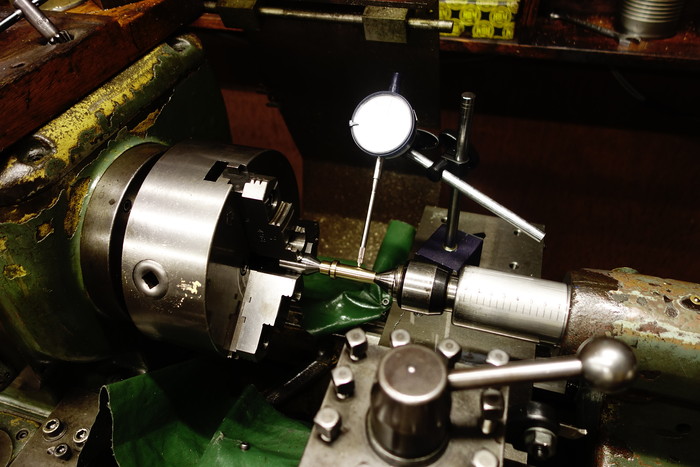

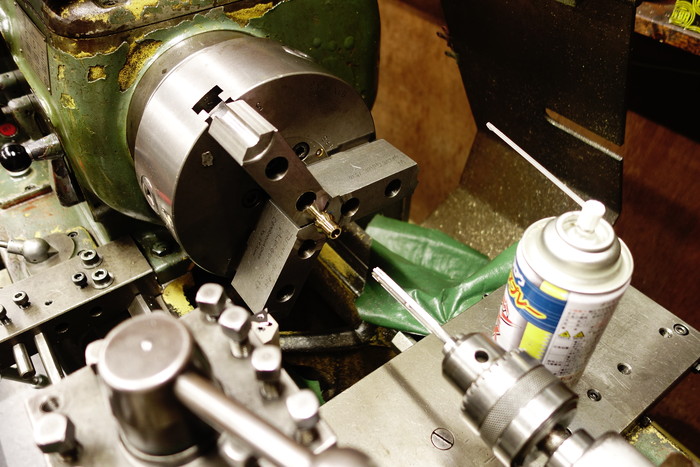

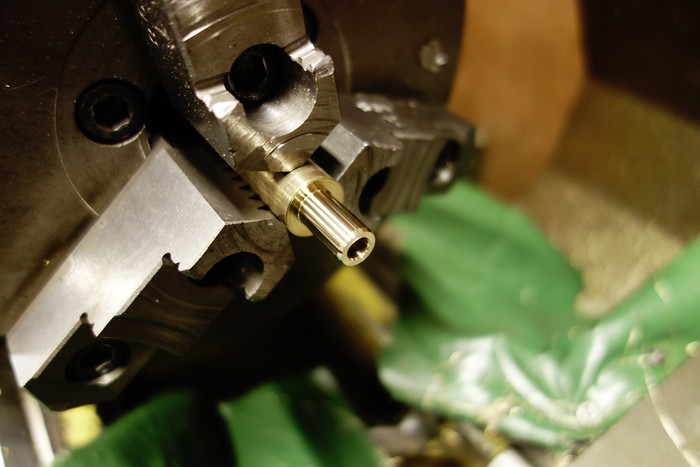

芯の確認をして、バルブガイド外径を真円加工したヘッド側ガイドホールに合わせ、それぞれ外径切削・研磨。
KIBBLE WHITH製のガイドは大分大きめのガイドを作っているので助かります。
というわけで、バルブガイドの前加工終わり。


で残っていたG/B周りの製作もの。

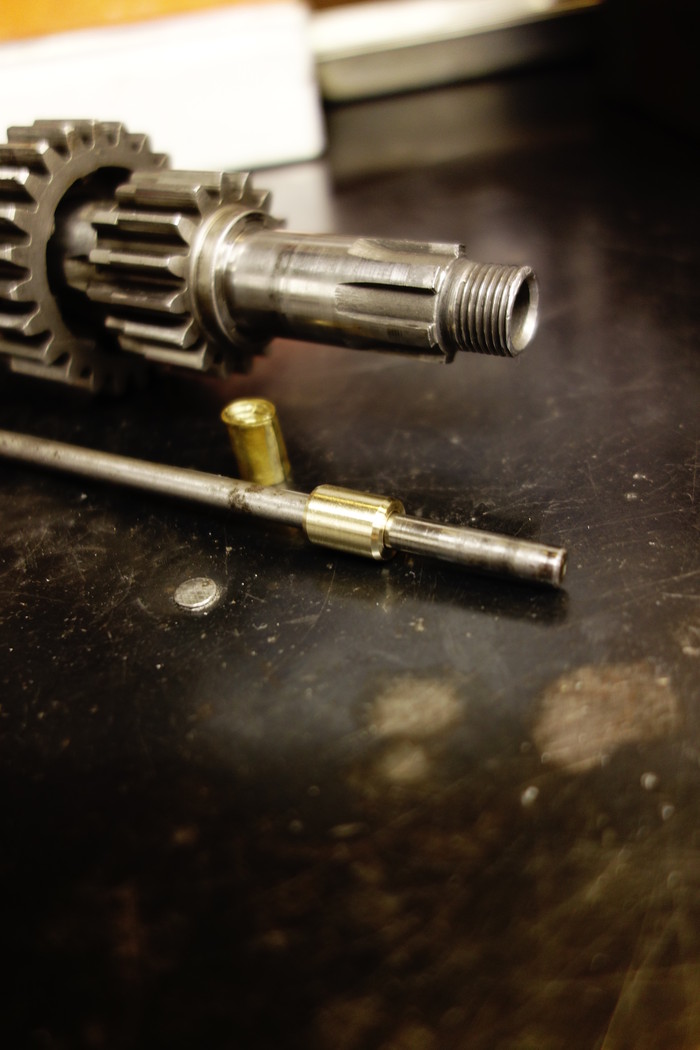

ギアチェンジスピンドルブッシュをシャフト、インナーカバーにあわせ製作。
また、ギアチェンジスピンドル用のラッピングロッド製作。



クラッチプッシュロッドのブッシュを製作しT100さんの製作物はほぼ終わりかしら。
