2017年 05月 09日

1973XLCH1000 バルブシートカット・バルブスプリング取り付け

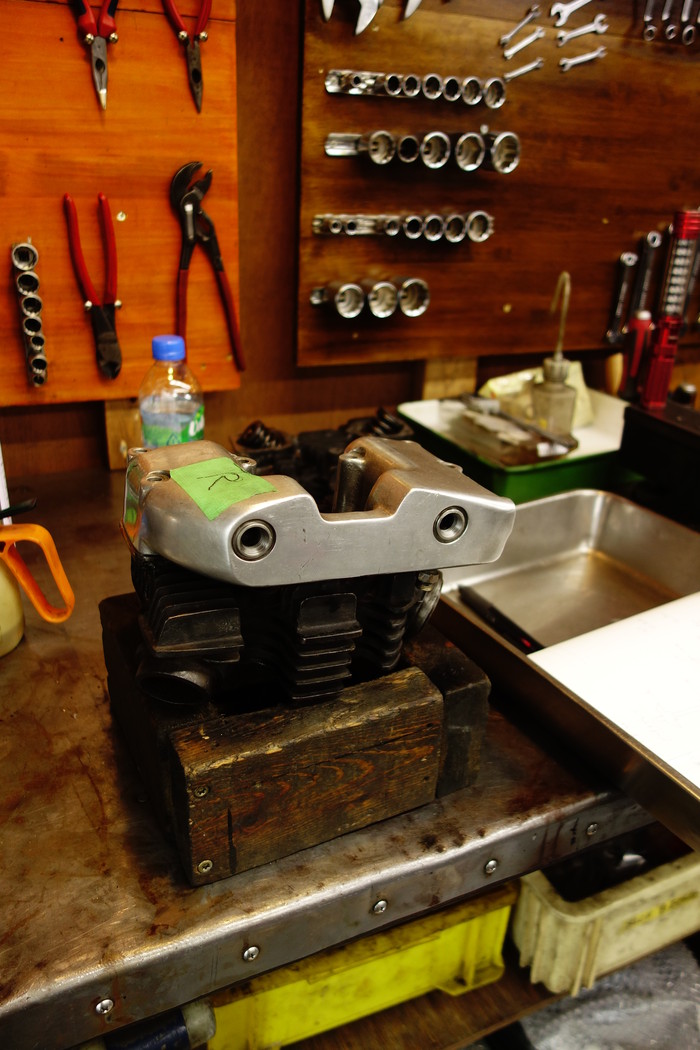

バルブガイド交換、リーマー加工まで終わっている、Kさんのアイアンスポーツ。
今日はその後、バルブシートカットとバルブスプリング取り付け長合わせのお話。








まずはEX側
あたり幅は悪くないが虫食いがあった45度面をシートカットし30度面、60度面ともに少々カットし、バルブシートとバルブフェースのあたり位置合わせと幅調整し当たり幅1.5mm程度に。








IN側は虫食いが少ないものの、シート面が大分広がっています。
此方も、バルブフェースの良い位置に当たり面がくるように30度面、60度面をカット。
特に60度面を大分カットし、バルブシートとバルブフェイスのあたり位置調整。
IN側はあたり位置が外目に来るようにしてあたり幅1.3mmに。









擦り合わせそして、それぞれ灯油漏れチェックしO.K。
シートカット・擦り合わせ終わり。






ヘッド面、ロッカーカバー面面研磨





ここからはバルブスプリング。
インナースプルリングを取り付け仮組みし、アウタースプリングの取り付け長計測。
一部0.4mmのシムで取り付け長を調整し、EX同士、IN同士の取り付け長をあわせる。




取り付け長でのバルブスプリング圧計測。
アウター・インナーそれぞれ計測しアウターとインナーの組み合わせ調整し4本ともほぼ同じ取り付け圧にしてバルブスプリング取り付け。



というわけでヘッド周りの作業終わりです。
