2017年 05月 02日

月曜日の授業風景

1943WLC750

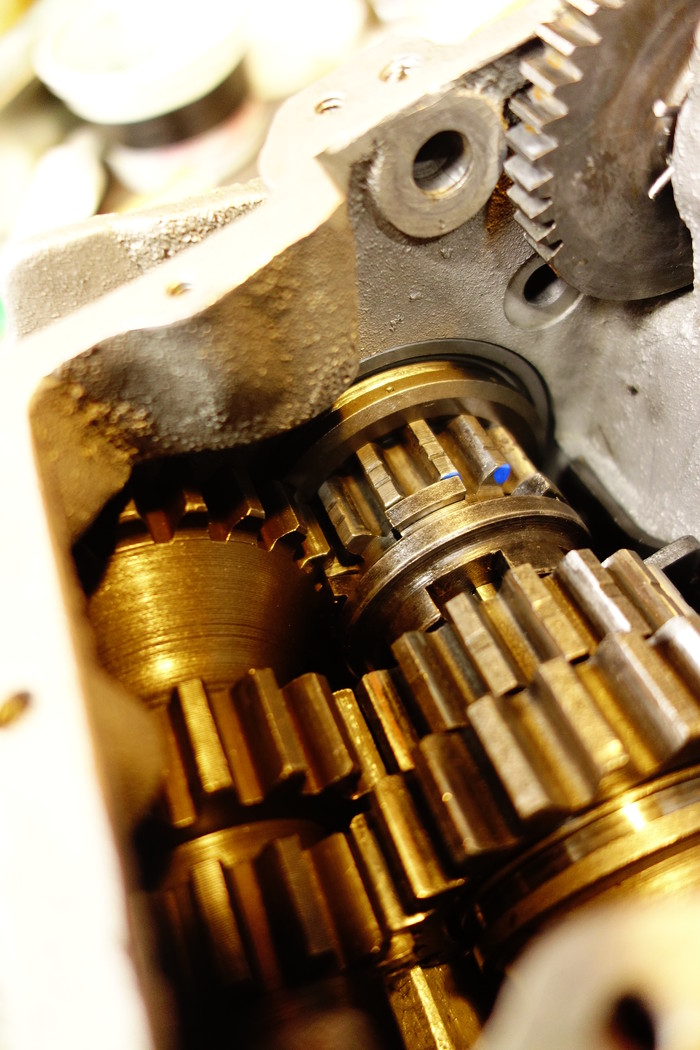

HさんのWLCはギアボックス組み付け作業。
メインシャフト・クラッチギア・カウンターギア両軸のニードルベアリングサイズ選定し組み付け。
WLのギアボックスは軸受けニードルベアリングを4週類使うので混乱します。
新品スラストベアリングレースの厚みが厚く干渉するなどありつつ、組み付け。
2ND・3RDギアのスラスト、クラッチギアのスラスト調整しO.K。








1964XLCH900







S君のアイアンスポーツ

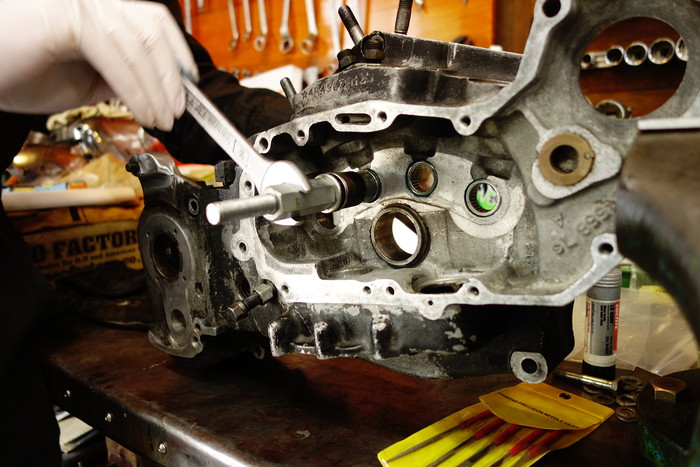

まず製作したシフターブッシュを交換し、ホーニング、少々ラッピングし取り付け。
キックブッシュも製作し取り付けですが、もともとスプロケットカバー側のダウエルピン穴が拡大されているため、位置決めが出来ない。
ケース側、スプロケットカバーに合わせ段付きダウエルピン製作し取り付け。

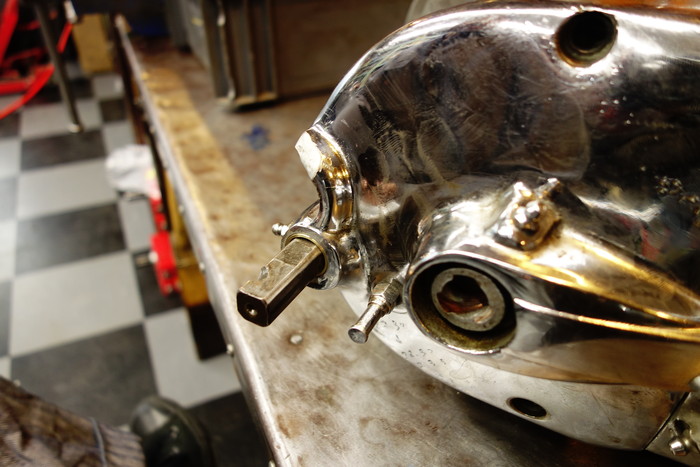

キックシャフト、スプロケットカバーを取り付け、擦り合わせ。
両軸の距離が長いアイアンのキックシャフト周りの調整はなかなか面倒です。




1973XLCH1000





Kさんのアイアンスポーツ
駄目だったカムシャフトはアンドリュースのものに交換。
カムカバーはNOSものが手に入ったので交換します。
NOSのカムカバーを扱うのは初めてで、もともとメーカーがカムブッシュ・ピニオンブッシュのサイズをどれぐらいで作っているのか興味がありました。
それぞれ計測し非常に勉強になりました。

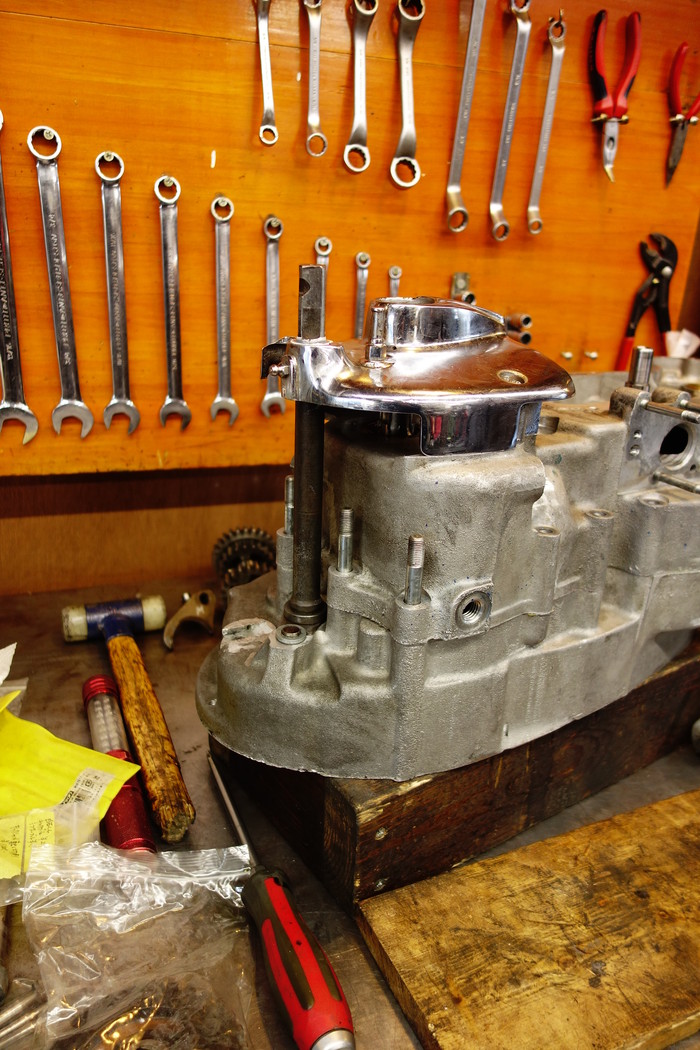

カムベアリングを取り付け、カムシャフトを組みスラスト量チェック。





38VELOCETTE KSS MKⅡ



久しぶりに登場のベロセットのEさん。
ストッパー部が減りブレーキロッドに干渉していた再度スタンドは、ストッパー部肉盛りし整形取り付け。
ねじを新たに作りつつ、始動準備。
