2017年 04月 26日

750トライアンフヘッド修理(シートカット擦り合わせ・バルブスプリング)


前回バルブガイドを入れ替えたトライアンフのヘッドさん。
光明丹をつけあたりっぷりチェック。4本とも全集に当たり状況良し。
4本ともバルブ傘下目にあたっています。




まずEXがわから
虫食いが酷かったEX側はまず虫食いが取れるまで最小限で45度面シートカット。




バルブシートとバルブ傘面の位置を合わせ30度面カットし、あたり幅1.5mmに。




IN側は45度面の状態が悪くなかったので、45度面は擦り合わせで仕上げます。
この車両は今までほぼシートカットをしていないと思われる車両で、なるべく45度面をカットしないようにします。
バルブ傘面とシートのあたり位置を合わせ、こちらも30度面カットし当り幅1.3mmに。


擦り合わせし仕上げ、灯油漏れチェックしO.K




バルブガイドを鍔付きのものにしたためロワーバルスプリングブカラーは拡大加工し取り付け。


バルブスプリング。インナーを取り付けアウタースプリングの取り付け長チャック。
IN同士・EX同士で取り付け長の差異無くO.K。シム調整無し。

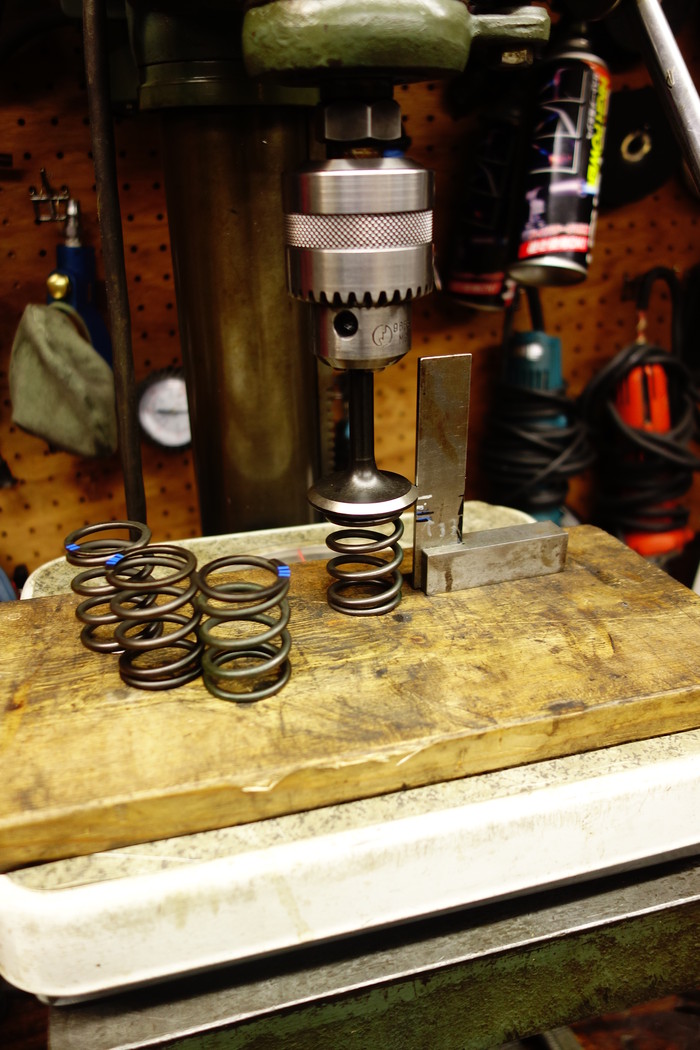

アウタースプリング・インナースプリングを取り付け長でスプリング圧チェック。
アウターとインナーの組み合わせを調整し4本とも同じスプリング圧に。




バルブスプリング取り付け、ヘッド完成です。
