1976FXE1200 シリンダーヘッド(バルブガイド)

1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_947318.jpg

1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9482198.jpg
1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9484837.jpg
1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_949865.jpg

今日はHさんのショベルヘッド、バルブガイド周りのお話。

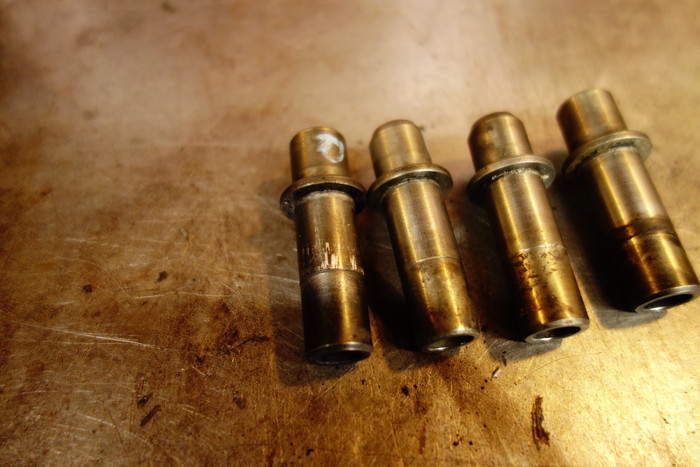

ガタがあり抜き取った純正鋳鉄ガイド、リアエキゾースト側は入れた時のものか、抜いた時のものか、アルミが齧った跡があります。
幸いにホーニング程度で傷は消え、ヘッド側ガイドホールの楕円も無く問題無し。
インテーク側は.001o.s エキゾースト側は.002o.sのガイドを外径調整して使います。



1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_951103.jpg
1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9512897.jpg

1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9514535.jpg


ガイドを入れる前に両ヘッド面研
ナメてしまっていたエキパイマウント部のネジ穴を垂直だしヘリサート加工。


1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9495161.jpg
1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_950751.jpg
1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9502621.jpg
1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9504255.jpg

バルブガイド加工
使うバルブガイドはKPMI製のアルミ青銅ガイド
粘り硬いアルミ青銅のガイドはヘッドに圧入前に内径を前加工。また、外輪をヘッド側ホールに合わせ+ハメ代分のサイズまで研磨。






1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9543456.jpg
1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9545176.jpg

1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9551055.jpg
1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9552990.jpg
1976FXE1200 シリンダーヘッド(バルブガイド)_a0248662_9554982.jpg


ヘッドをよく温め垂直治具を使いバルブガイド圧入。
圧入後、ハメ代分縮んだ内径を.001mm刻みのリーマーで内径拡大して、使うバルブステム径に対し適正クリアランスにします。
粘り硬いアルミ青銅ガイドですので、リーマーが通っても切れきれて無い場合がありますので計測しながらの作業です
