1976FXE1200 コンロッド

今日はHさんのショベルヘッド・コンロッドまわりのお話。


1976FXE1200 コンロッド_a0248662_9112457.jpg
1976FXE1200 コンロッド_a0248662_911362.jpg
1976FXE1200 コンロッド_a0248662_9115341.jpg
1976FXE1200 コンロッド_a0248662_912373.jpg

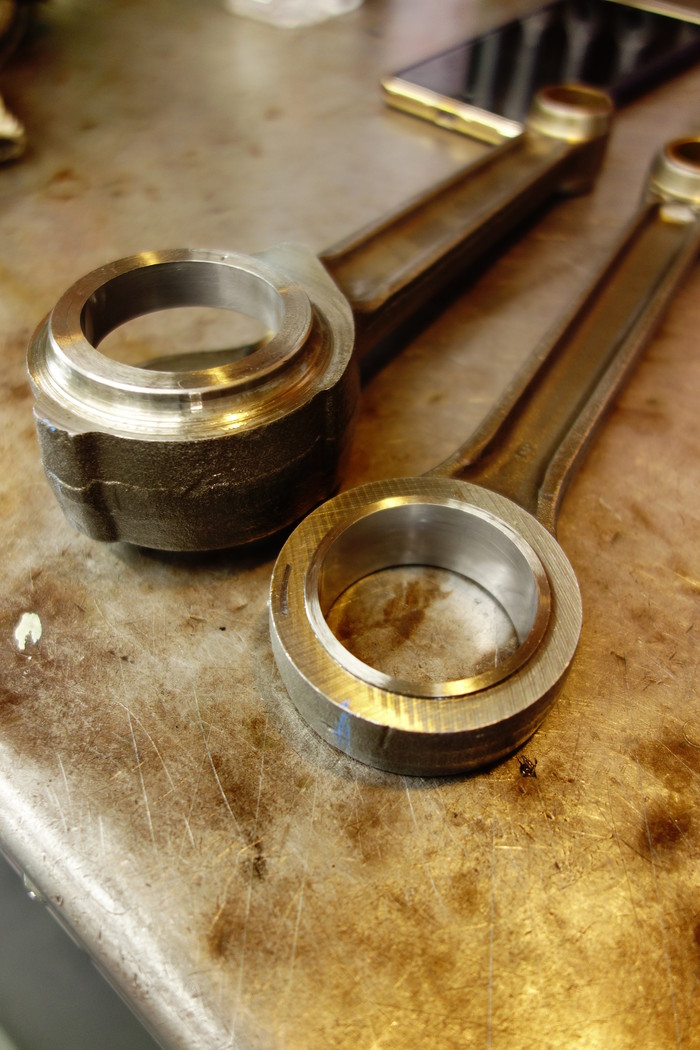

ローラーの磨耗もあり、0.07mm~0.08mm程度ガタがあったビッグエンド部
ベアリングレースも0.01mm~0.02mm楕円になっていましたのでラッピングし真円に。
真円になったベアリングレースにあわせベアリングローラーサイズ調整、フロント側.0008o.sローラー、リア側.0002o.sローラーを入れフロント側クリアランス0.02mm、リア側クリアランス0.03mmに。

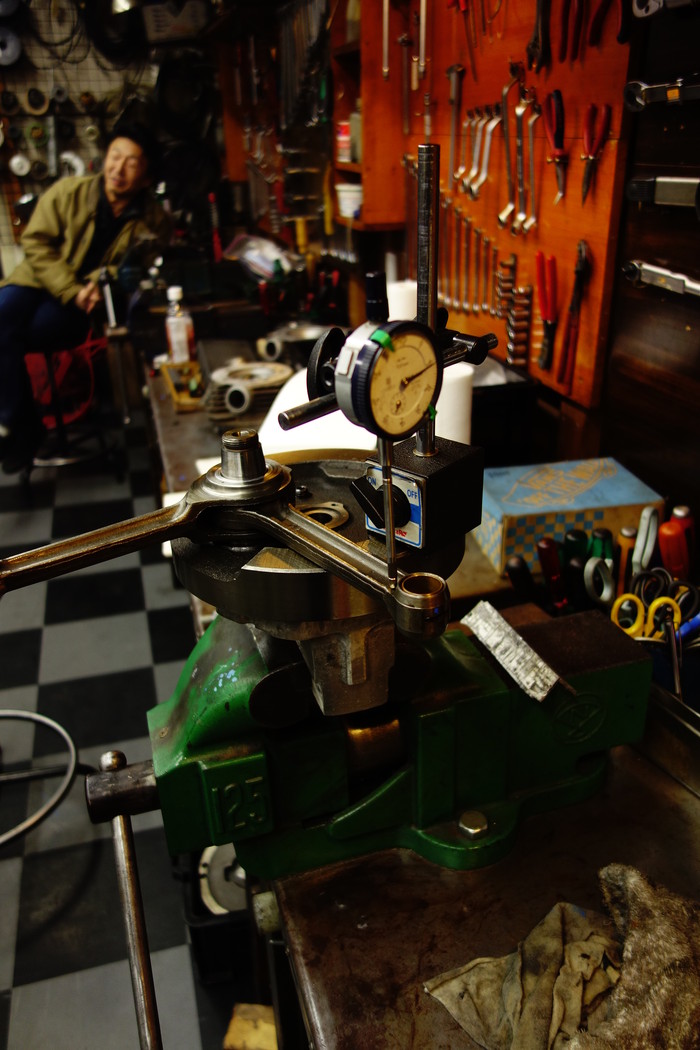

仮組みしてコンロッドのガタチェック。
スモールエンド部の振れでフロント側0.5mm、リア側0.3mmに。

1976FXE1200 コンロッド_a0248662_9122789.jpg

ついでにコンロッドのスラストチェック。
規定トルクで締め付け0.6mm程度と少々多めでありますが、本組みしていきクランクの芯が出てくると少なくなっていく傾向がありますんで一旦このままで行って見ます。

1976FXE1200 コンロッド_a0248662_9124662.jpg
1976FXE1200 コンロッド_a0248662_913054.jpg
1976FXE1200 コンロッド_a0248662_9131249.jpg
1976FXE1200 コンロッド_a0248662_913252.jpg

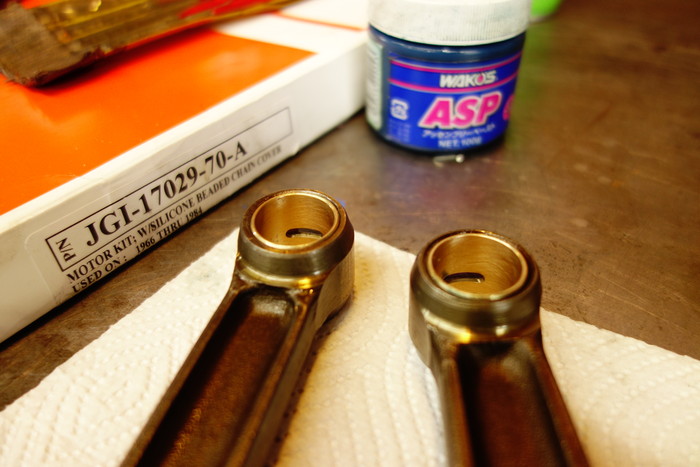

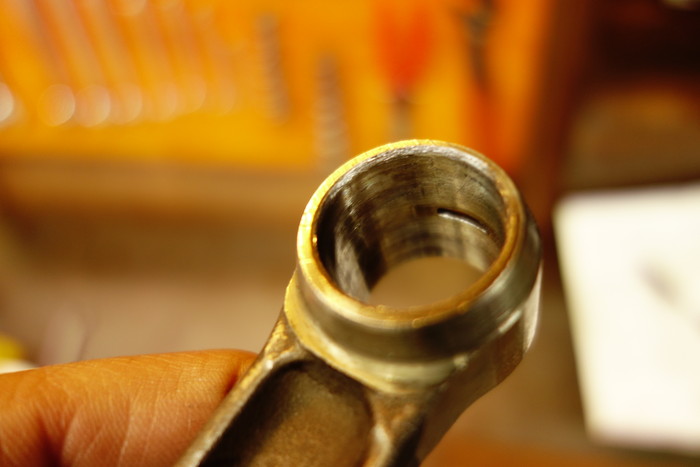

こちらも0.07mm程度方ガタがあったスモールエンドブッシュも交換。
スモールエンドブッシュの圧入嵌め代は多めでありますので、圧入時にブッシュの剥がれが起きないように、コンロッド側にしっかり“案内”としてC面加工しておきます。
オイル穴あわせ圧入し専用リーマーで内径拡大。
ホーニングし仕上げて、ピストンピンに対しクリアランス0.02mmに。

というわけでコンロッド周りの作業終わりであります。
