2017年 04月 15日

金曜日なんやかんや製作物





1951 TRIUMPH T100




Hさんのトライアンフギアボックッス周りの製作もの

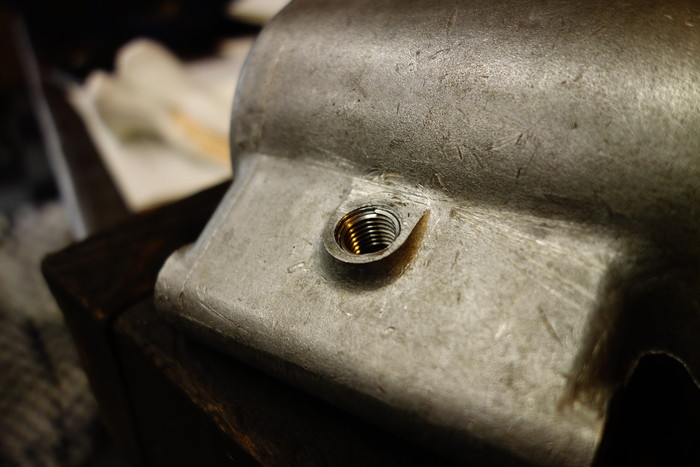

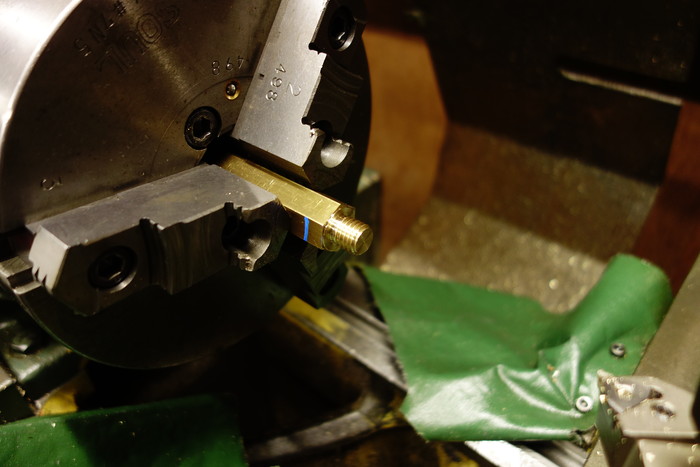

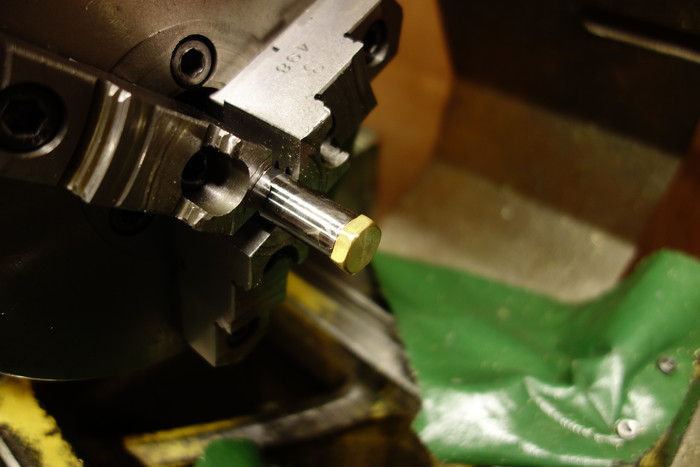

まずはヘリサート処理したドレンボルト製作。




レイシャフト1STギアのブッシュもぴったりに製作。





ハイギアブッシュ

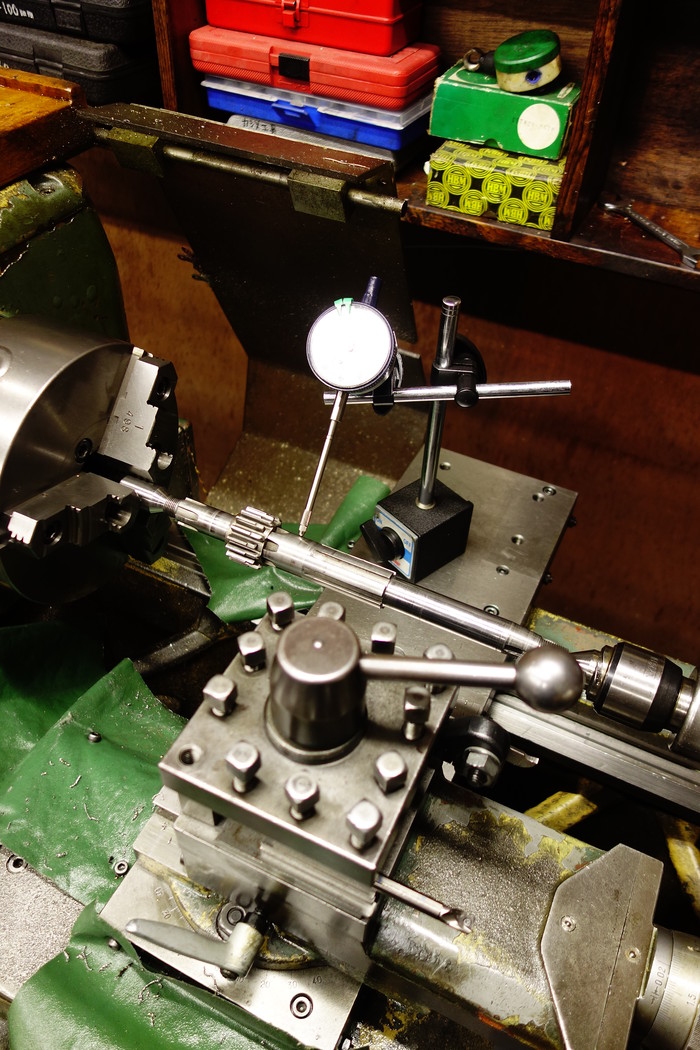

まず段減りしていたメインシャフトの芯の確認し、ハイギア摺動部の研磨。

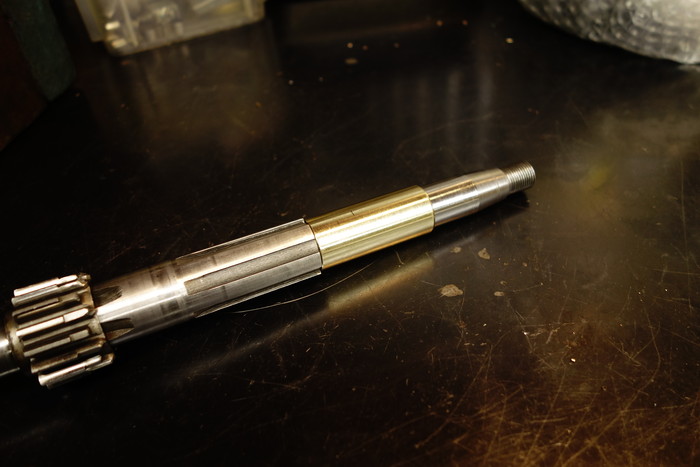

研磨したシャフトにあわせブッシュ製作。
長物のブッシュでしかもトラのブッシュは段付き加工がされていて、なかなか面倒です。
オイル溝加工もしO.K。




研磨し小さくなったハイギアブッシュの内径にあわせ、ラッピングロッド製作。





1968BSA A65





TさんのBSA

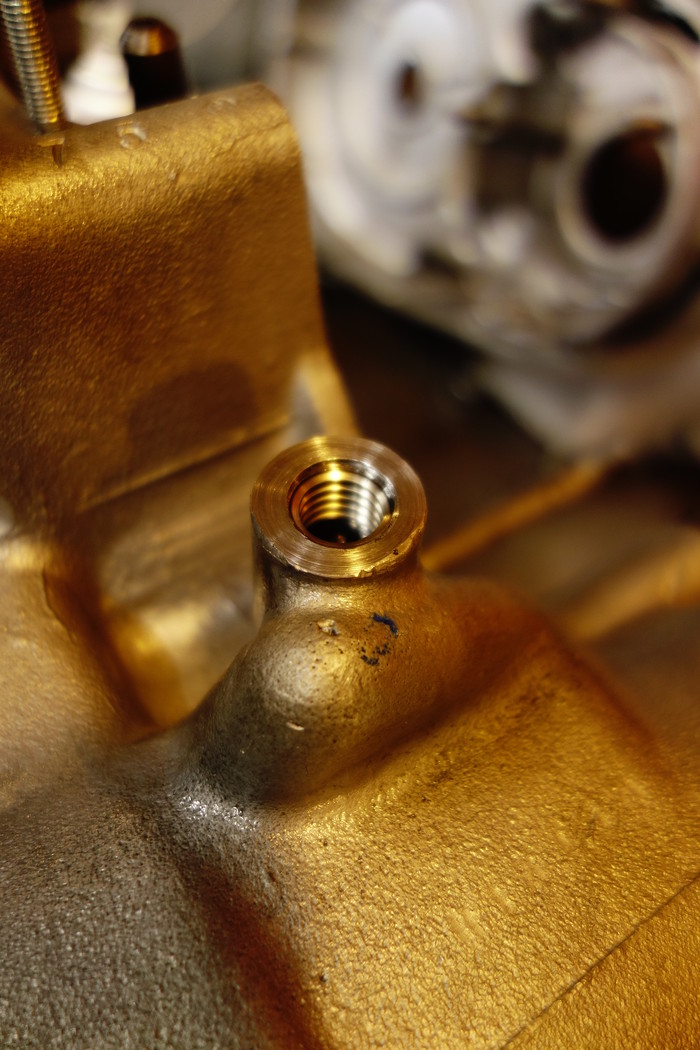

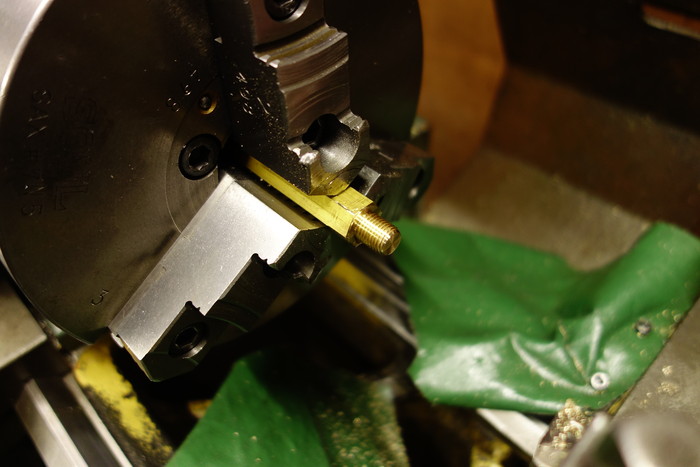

こちらもギアボックス・ヘリサート処理したドレンボト製作。

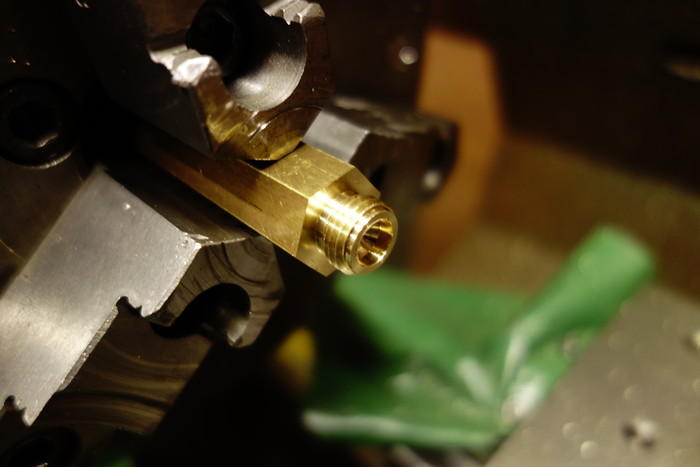

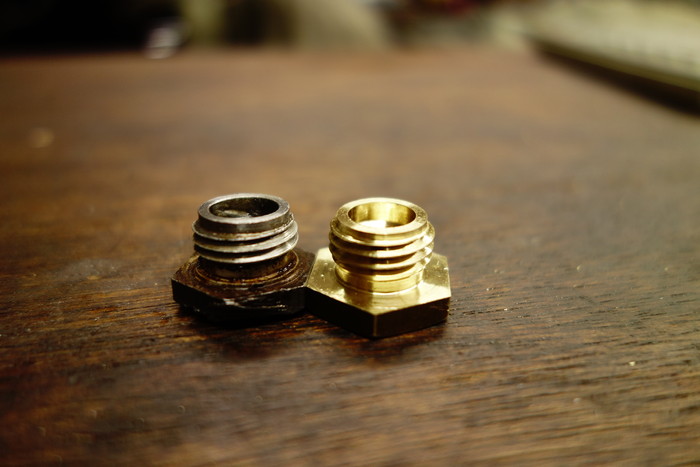

パーツが出なかったプランジャーのプラグボルトも製作。
