1964XLCH900 クランク芯だし

今日もS君のアイアンスポーツ、クランク周りのお話。



コンロッドベアリングレースは状態良くそのまま使います。以前にしっかりラッピング済みという感じです。
ローラーは交換し、4.778mmのローラーを入れ、F側0.015mm、R側0.025mmのクリアランス。
コンロッドの振れっぷりはF側0.65mmR側0.4mm程度

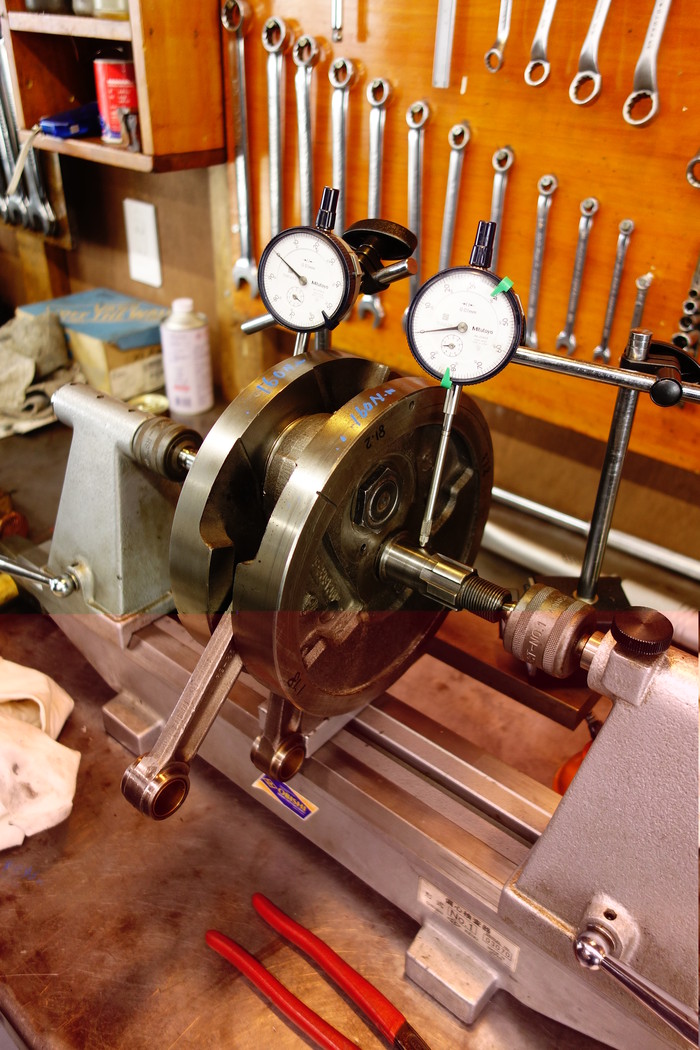

クランク芯だししドライブ側、タイミング側ともに0.01mm程度の振れに調整。
クランクの芯だしはクランクピンナットが規定トルクを目安に締まりきるところで振れを無くすのが難しいです。クランクピンナットを締めれば締めるほどクランクが言う事を聞かなくなるからです。
ある程度ナットを閉めつつ、クランクの振れを調整し、またナットを締め調整・・・を繰り返し芯を出していく感じです。

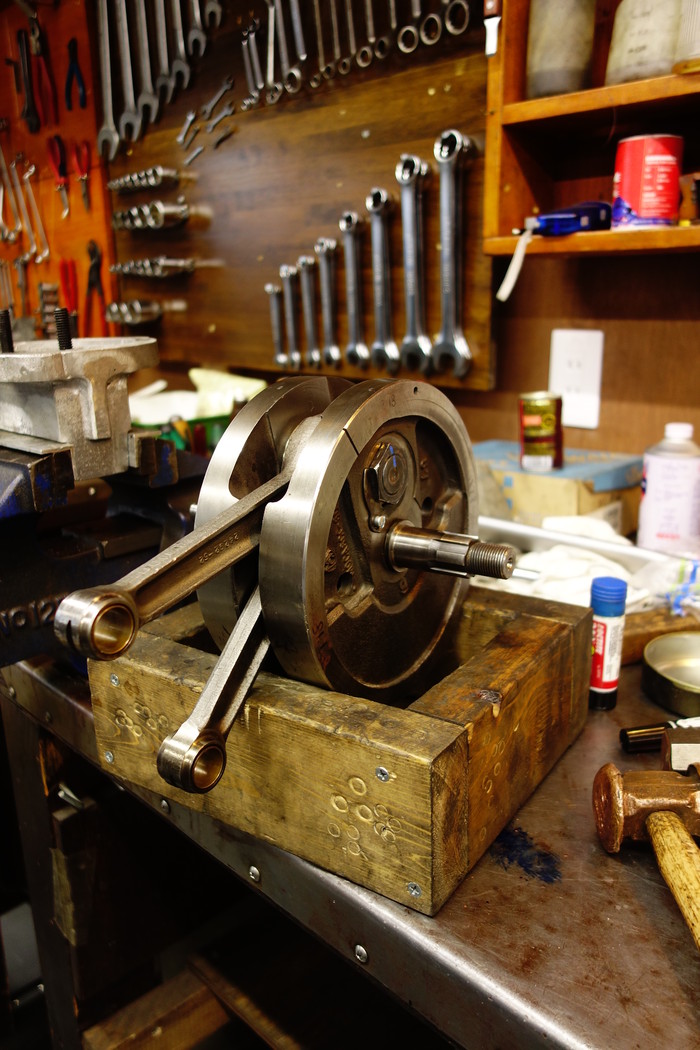

ともあれ、無事終了し、クランクとケース組みつけ作業。
