2017年 12月 12日

月曜日の授業風景

1937EL1000



Wさんのナックルヘッド

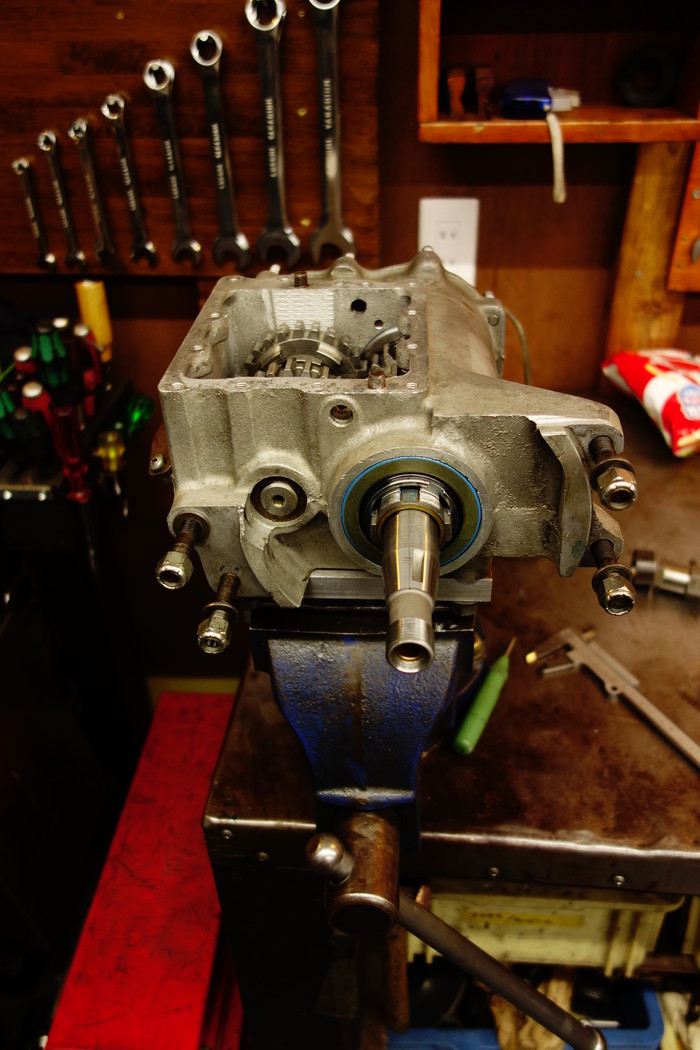

1939ELの作業は終わり、2機目のトランスミッション。

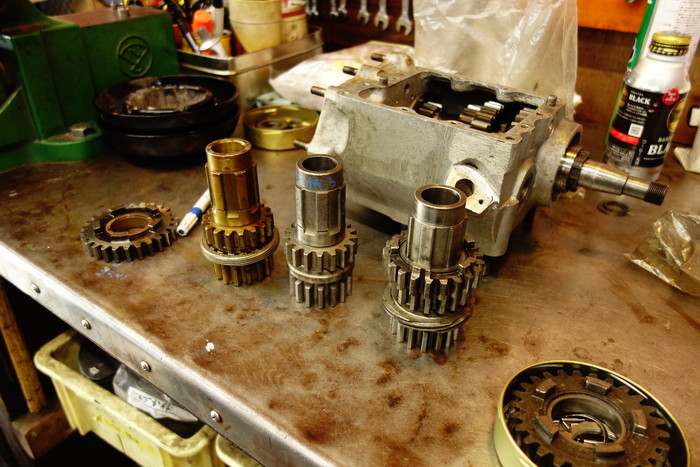

以前に途中まで進めていたもので、思い出しながらの作業で必要なパーツを確認。また、パーツの使えるか・使えないか確認。
スピードメーターギア、スピードメータードライブユニットはそれぞれ年式ごとに3種類づつあり、
この年式36年~61年はスピードメーターギアは7T、ドライブユニット11Tの組み合わせ。







1979FXS1200





S君のショベルヘッド
リフト量が増えるタイプのハイカム使用に伴い、バルブスプリングを.550”リフト用にコンバート。

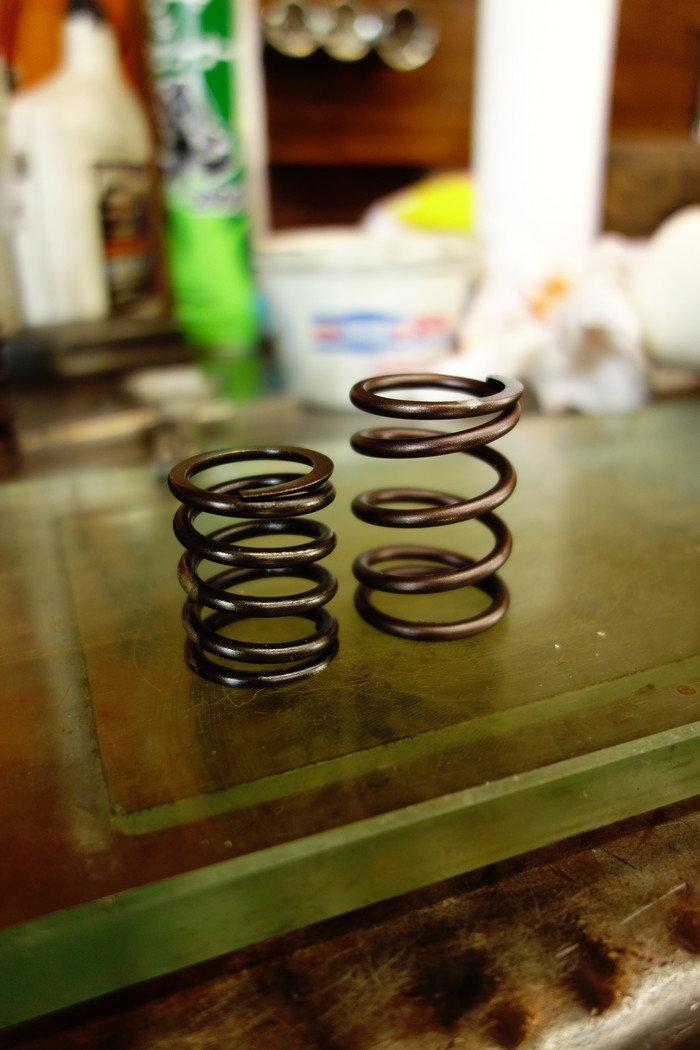

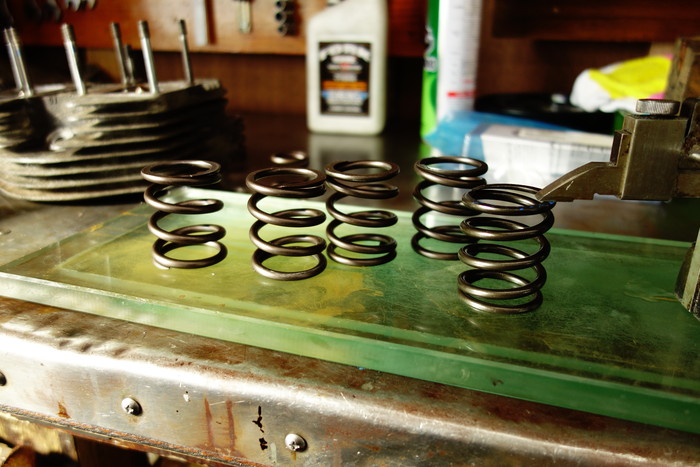

純正のバルブスプリングとの取り付け長、スプリング圧比較。スプリングリテーナーを変更するため、ヘッドとの干渉部チェック・リテーナー側加工。

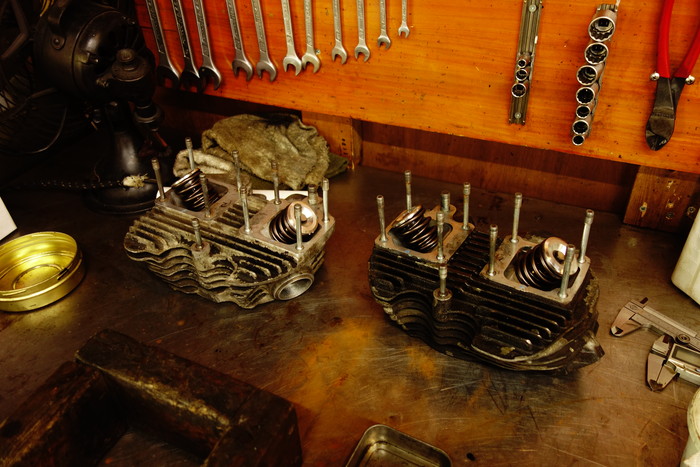

チェックごとが終わりバルブ組み付け。
多めだったロッカーアームスラストはシャフト側を少々切削し組み付け。







1976FXE1200



Hさんのショベルヘッド

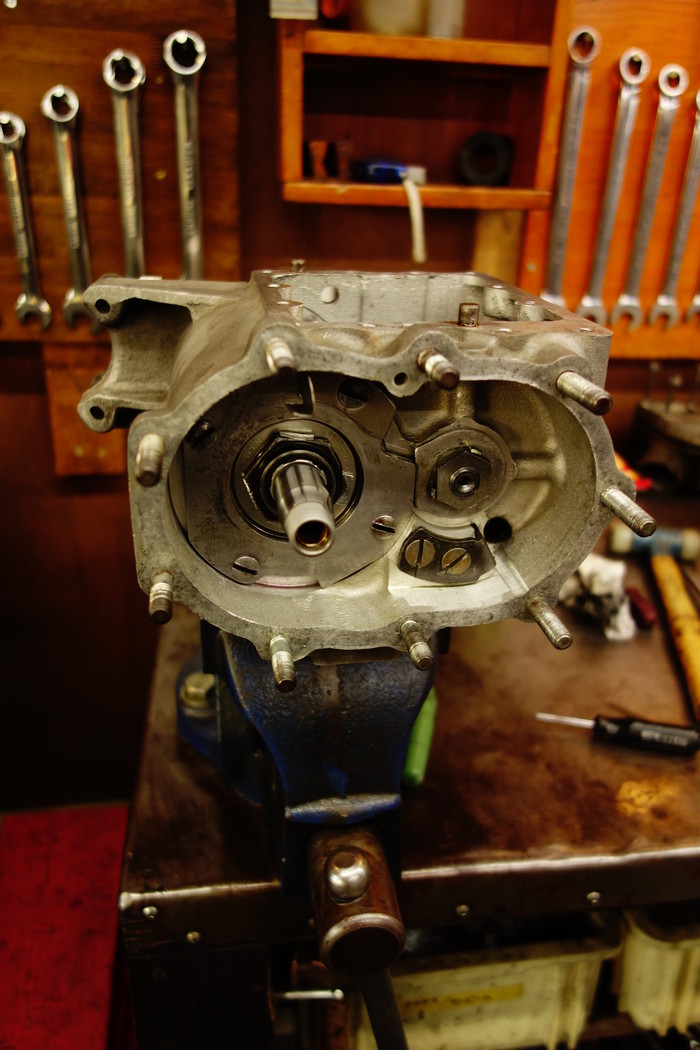

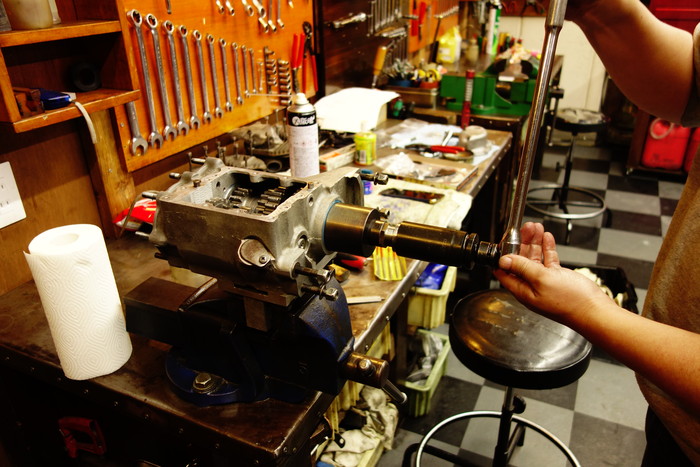

仮組み確認作業が終わり、シールを取り本組み。

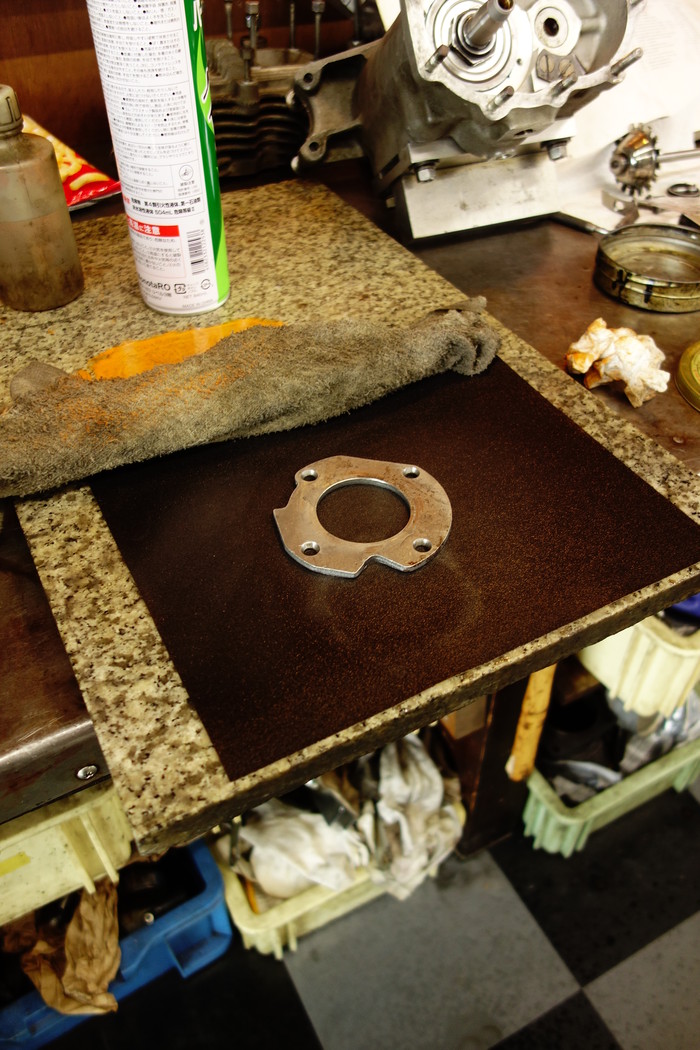

メインシャフトベアリングのリテーニングプレートは変形していたので、ある程度プレスで整形し面研し取り付け。
次回、シフターとキックギア周りです。
