2017年 04月 11日

1964XLCH900 コンロッドスラスト

今日はS君のアイアンスポーツ、クランク周りのお話

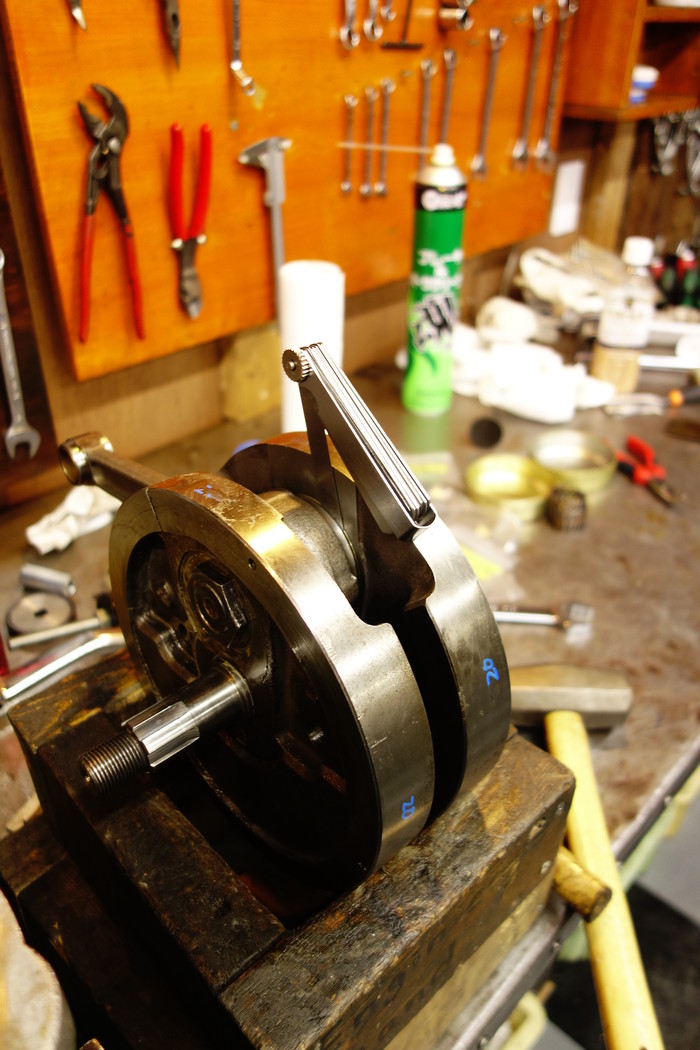

分解前、コンロッドのスラスト量を計測すると0.7mm~0.8mmと少々多め。
スラストワッシャーを交換することに。
元々付いていたものは1.85mmのSTDサイズでスラストワッシャー自体はそんなには減っていない。コンロッド側が減っていると思われる。


スラストワッシャーはアルミ青銅で単品製作。

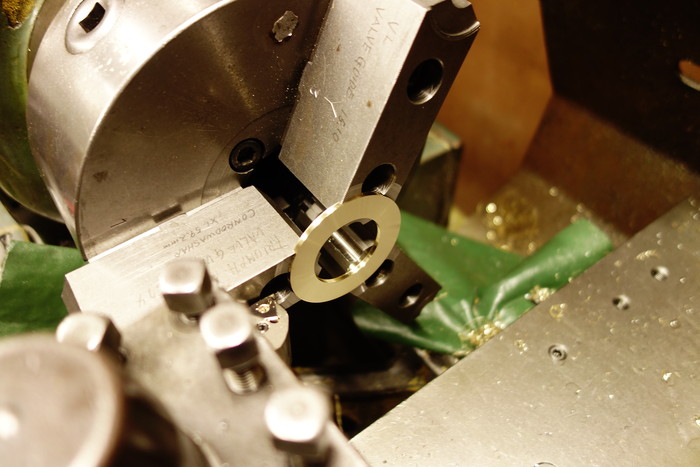

専用生爪に銜え、逆算したオーバーサイズのワッシャー製作。
なかなか説明が難しいがこの2mm程度の厚みのワッシャーの両端面の平行を出すのが難しい。

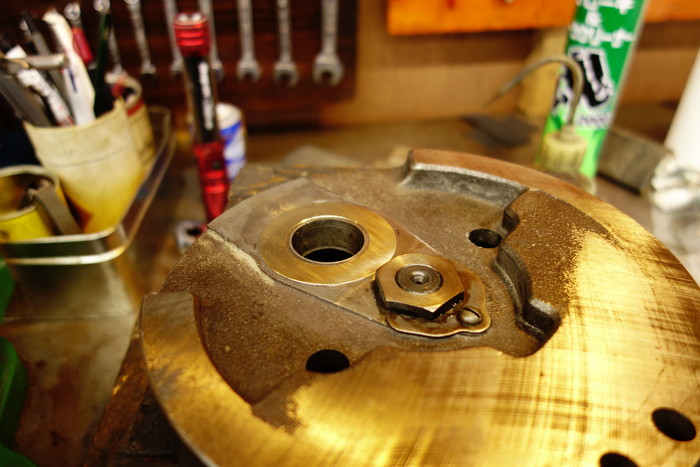

寸法をしっかり出しているので、フライホイールに圧入気味で取り付け。

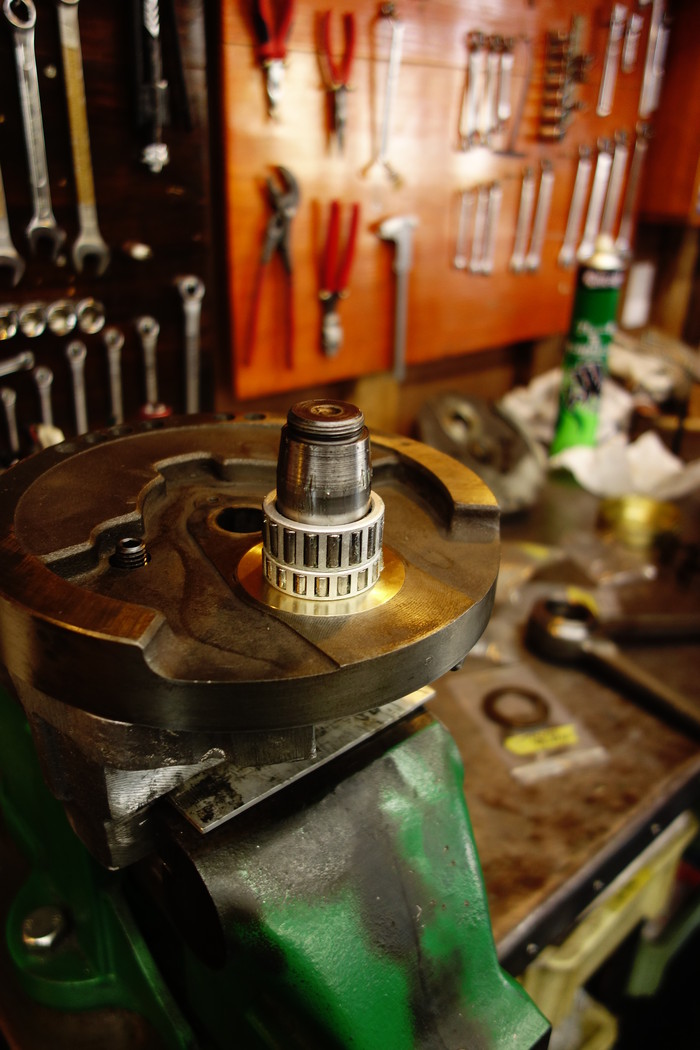

アルミ系ワッシャーにあわせ、ベアリングケージはアルミ製のものに交換。


一旦仮組み、スラスト量を計ると少なめだったので、研磨し調整。



クランクピンナットを規定トルクで締め付け、スラスト量0.3mm程度に。
