日曜日の授業風景



1948WL750





MさんのWLはT/Mの4速化計画中
ありもののスラストワッシャーではクラッチギアのスラスト、3速ギア(3速ミッションでは2速)のスラスト量の調整が出来なかったので、4速1STギアの位置につけるスラストワッシャーを製作し、それぞれクラッチギア、3速ギアのスラスト調整。

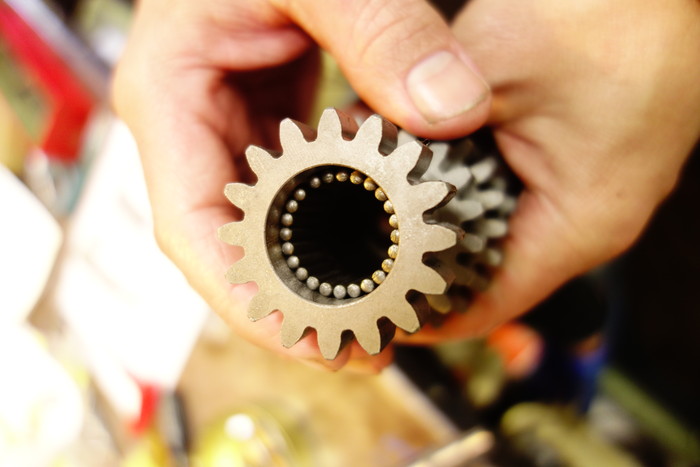

カウンターシャフト側もローラー選定。メイン・カウンターともに左右ローラーサイズが違い寸法を出すWLのミッションはローラー管理で混乱します。
メイン・カウンター組みつけ、シフター回りの作業に。
シフター周りもなんやかんやありそうです。









1976FXE1200





Hさんのショベルヘッド
今日はエンジン腰下の分解作業となります。

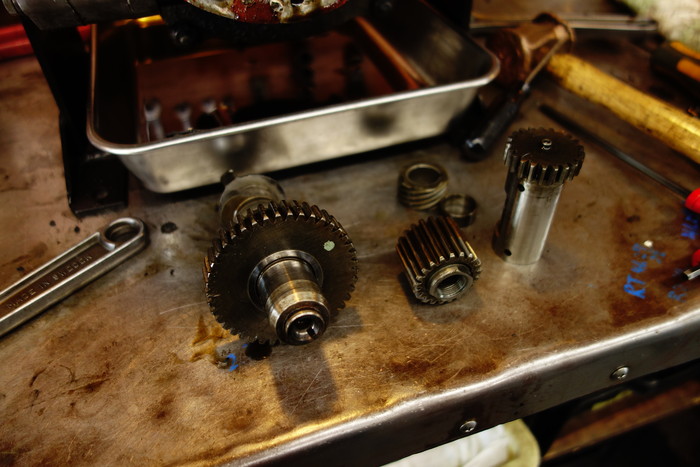

まずはタイミングギア周りから分解。カムシャフトはすべてのカム部分に虫食いがあり交換決定。
ブレーザーギアは問題なし。
オイルポンプはマウントボルトをオーバートルクで締め付けていたのか、クランクの回りが渋くなるぐらい、オイルポンプの回りがキツイ。
オイルポンプボディーの内壁はフィード・リターンともに傷あり・・・。

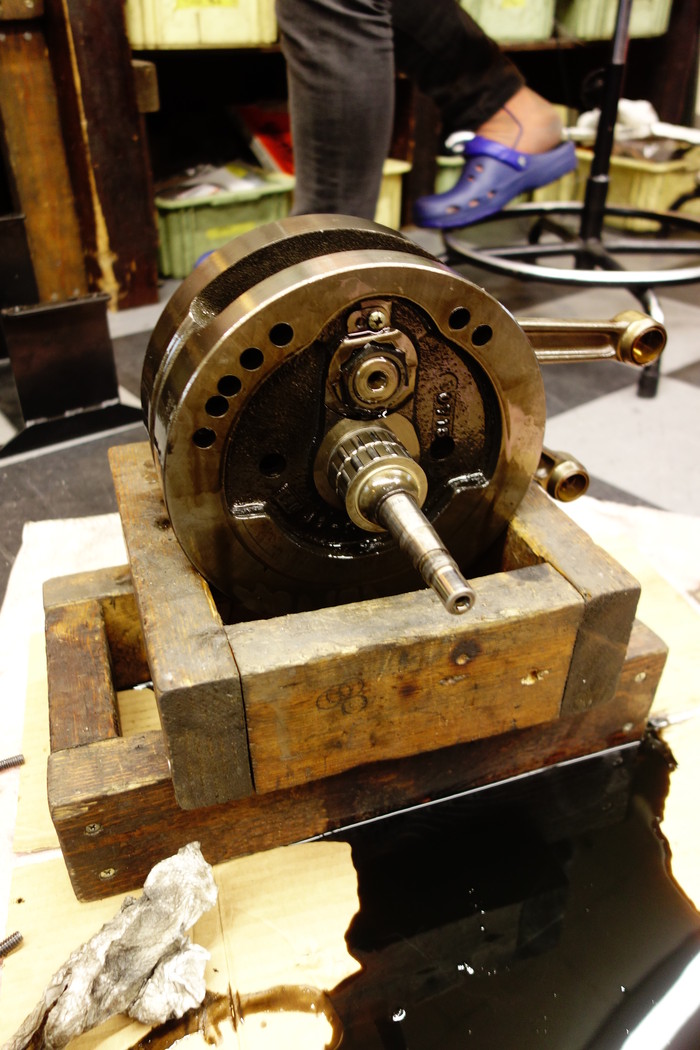

ケースも分解し。次回クランク回りの分解と計測作業となります。








1974XLH1000

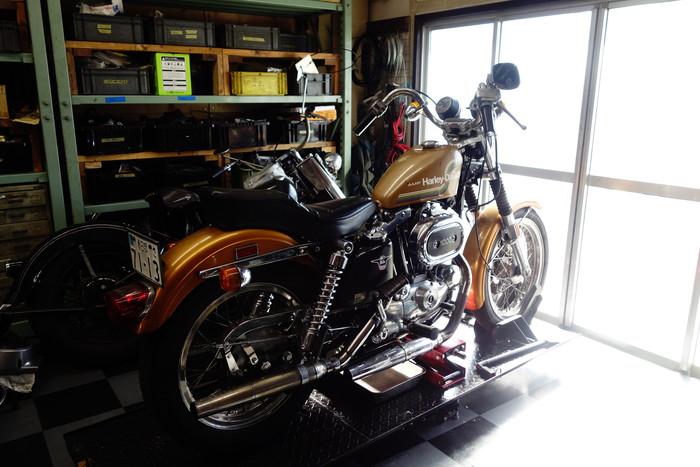

以前うちでエンジン腰上のOHをしたK君のアイアンスポーツ。
今回はミッション回りで気になることがあるということで部分修理。
問題点①はアイドリング中にプライマリー回りからの音が気になるということ。
これはチェーン自体の消耗ガタとチェーン遊び調整によるもので問題なし。
問題点②たまにキックギアが抜けるということ。
ギアの噛み合いチェックをし問題は無さそう。ラチェットギアのブッシュのガタもそれほどなので、ラチェットギアの押しスプリングを良品に変えれば良いでしょう。
問題点③は1速ギアに入れるときにカンカンカンとドッグギアがあたる音がするというもの。

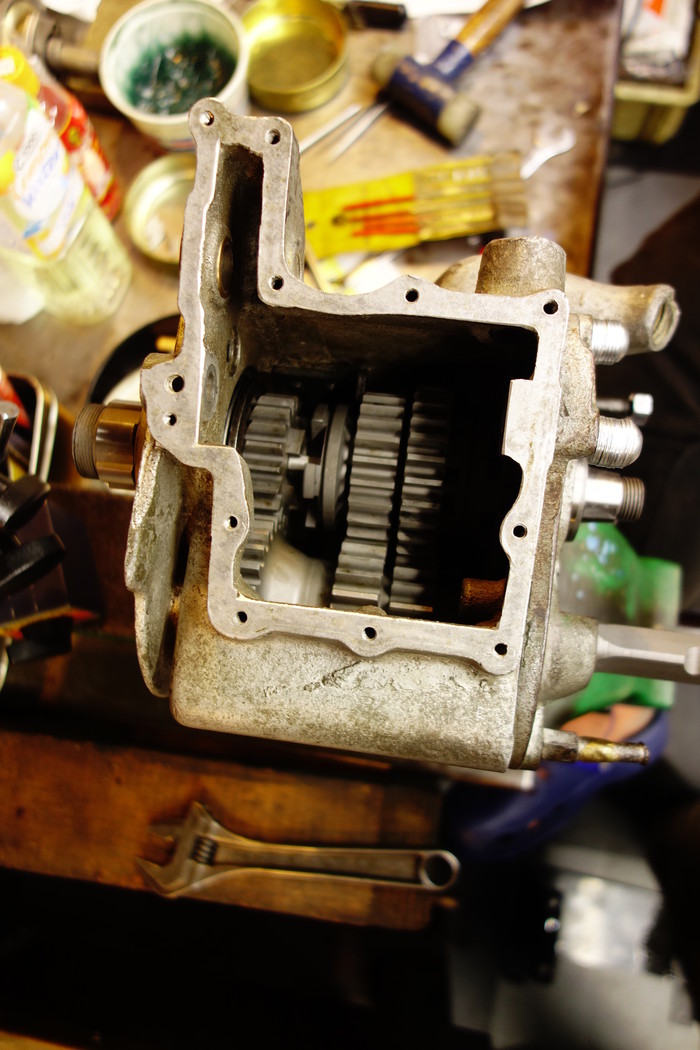

ミッション分解し1速ギア位置をチェック。

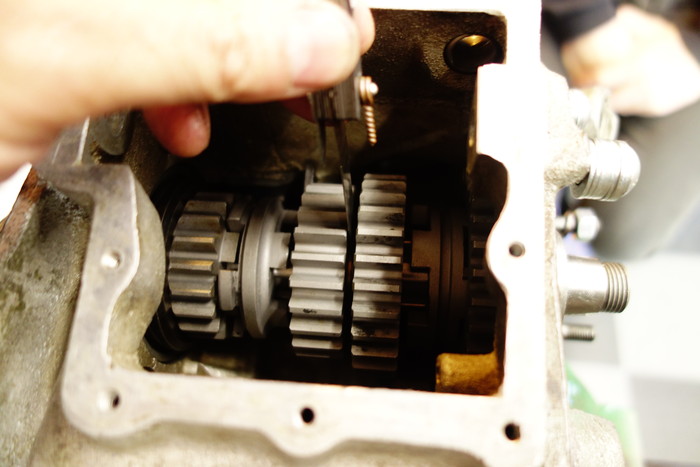

ニュートラル状態で、1STギアのドッグ部分と3RDギアが干渉していました・・・。
シムの厚みを変え1STギア位置を適正のところに調整。
1STギア位置が変わればカウンターシャフトのスラスト量も変わるのでスラスト調整。
