1964XLCH900 トランスミッション組み付け

今日はS君のアイアンスポーツ、トランスミッションのお話。

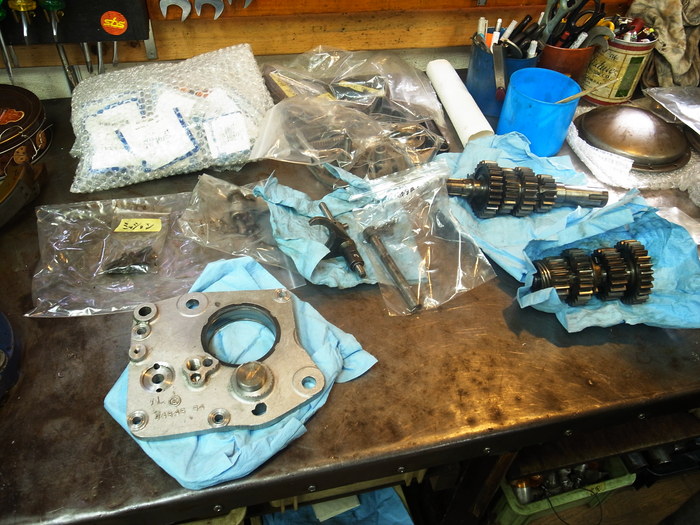

ギア周り、シャフトは状態良く、消耗品、調整作業で良さそうなギアボックッス。

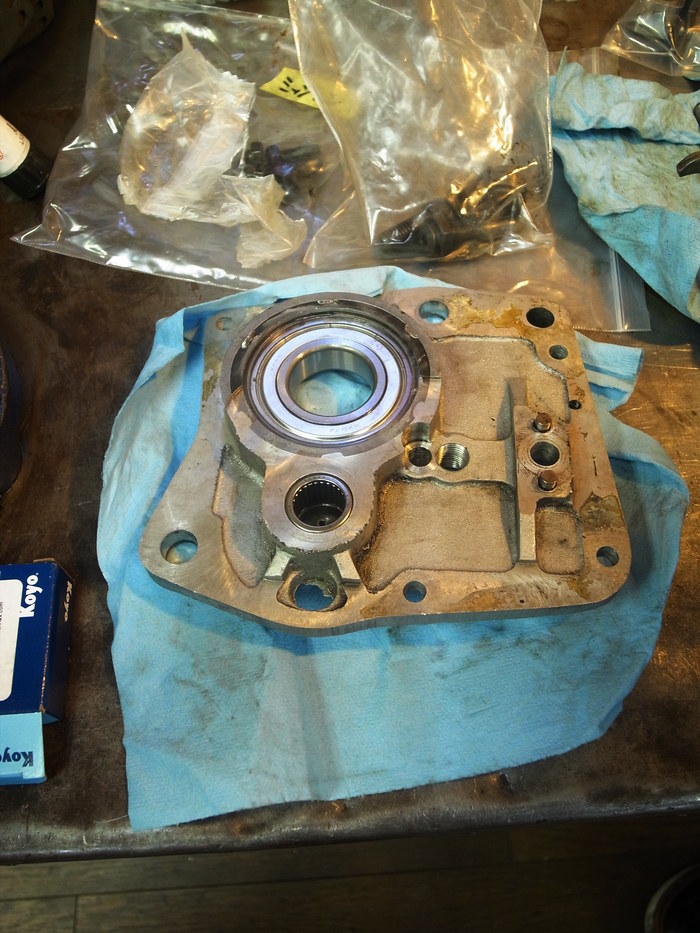

アクセスドアのメインシャフトベアリング、カウンターシャフトベアリング交換。

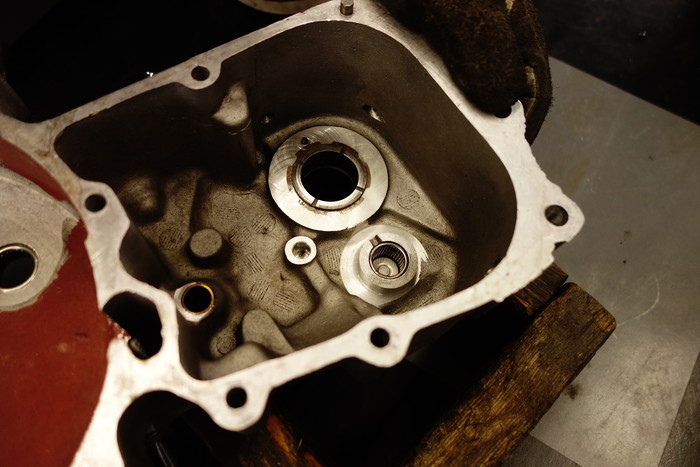

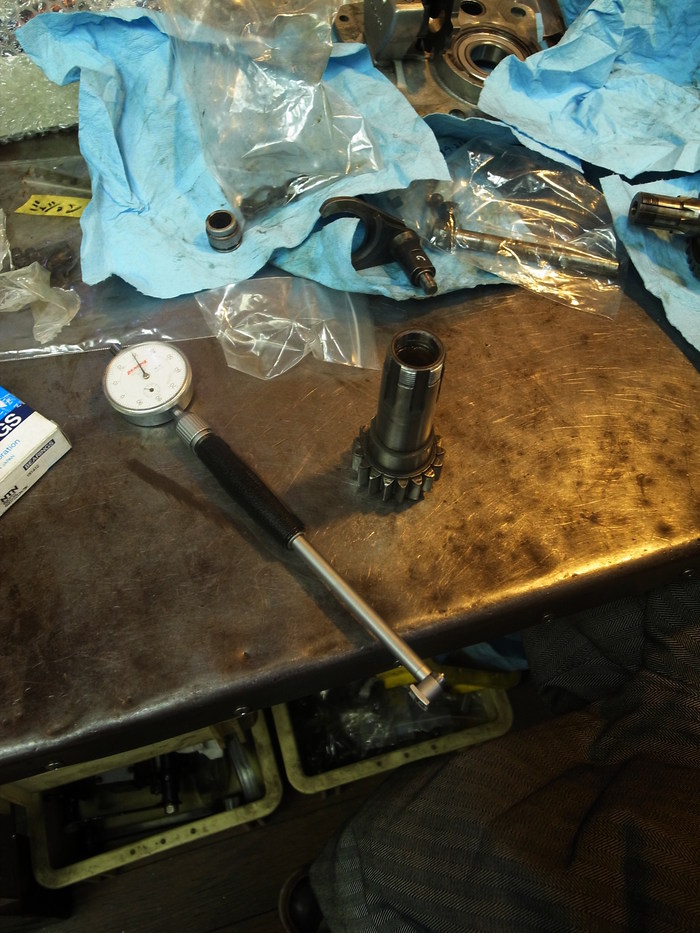

ケース側メインシャフトベアリングレースは楕円変形無く、内径33.14mmで状態良し。ローラー交換だけでO.K
カウンターシャフトのニードルベアリング交換。

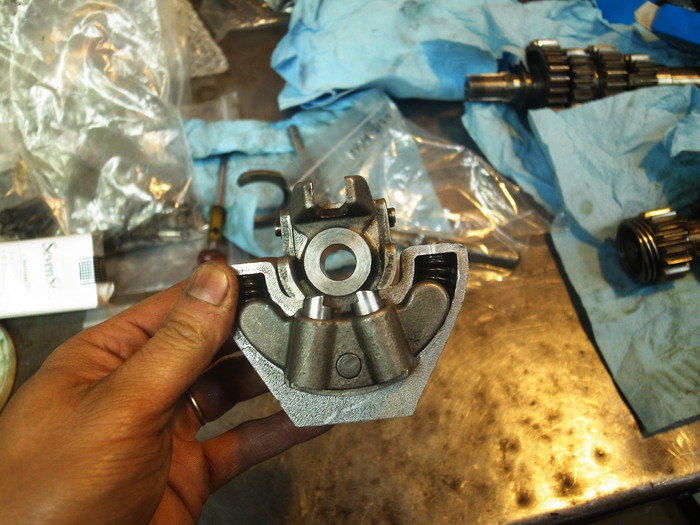

シフター周りは折れやすいスプリングは交換。


クラッチギアブッシュは磨耗少なく、このまま使います。
消耗品であるニードルベアリングは交換。

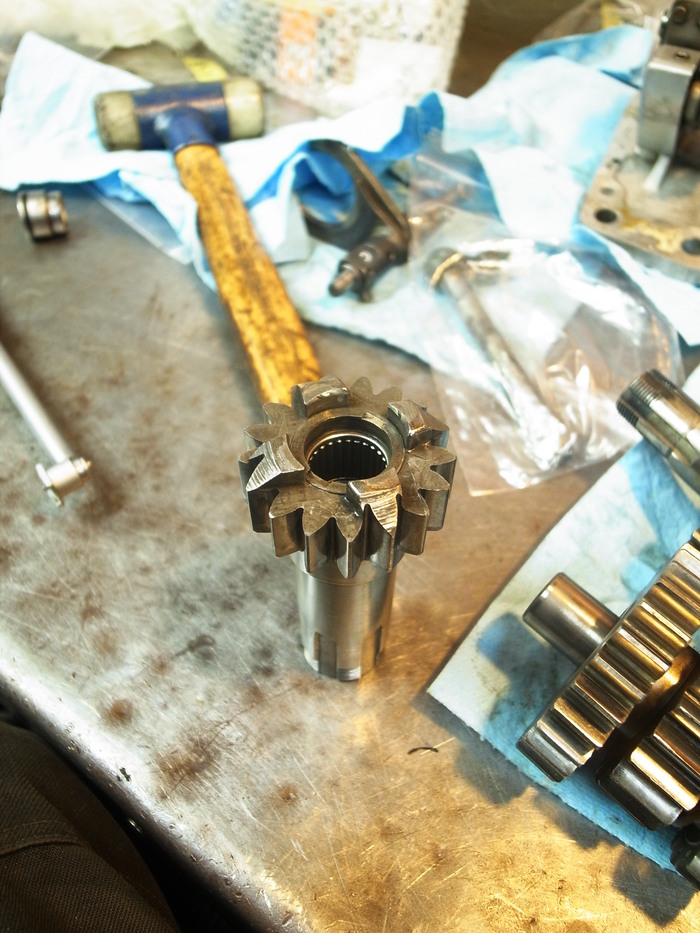

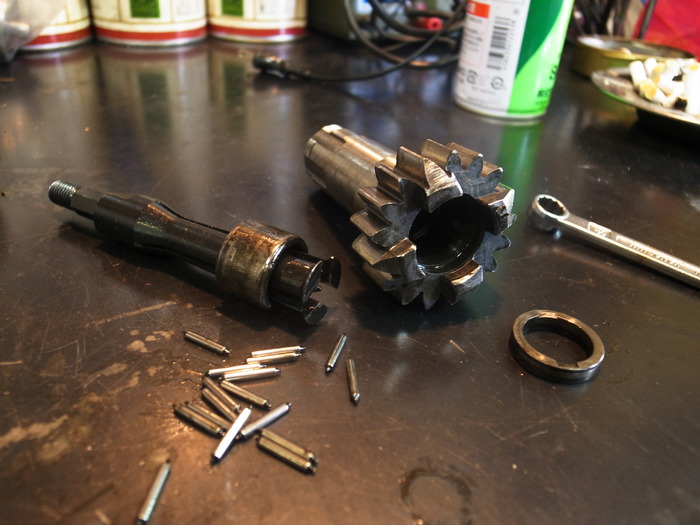

抜きづらいクラッチギアのベアリングは内ガケプーラーで抜き取り。
難易度が高く、ぶっ壊れてしまうことが多い・・・。

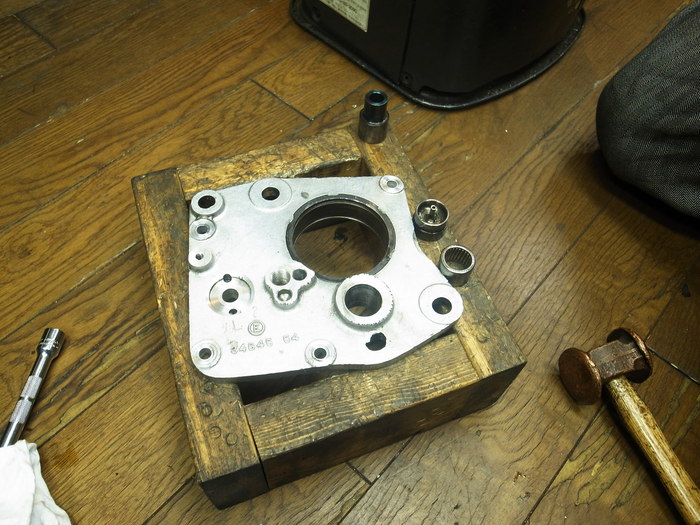

新しいニードルベリング、カラーを圧入。

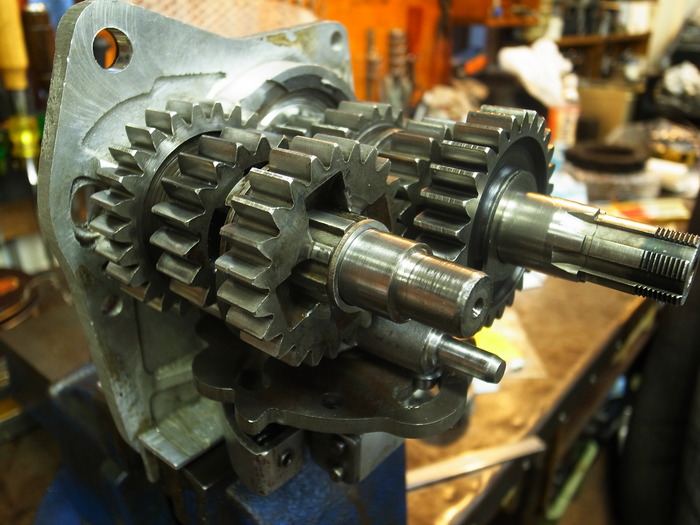

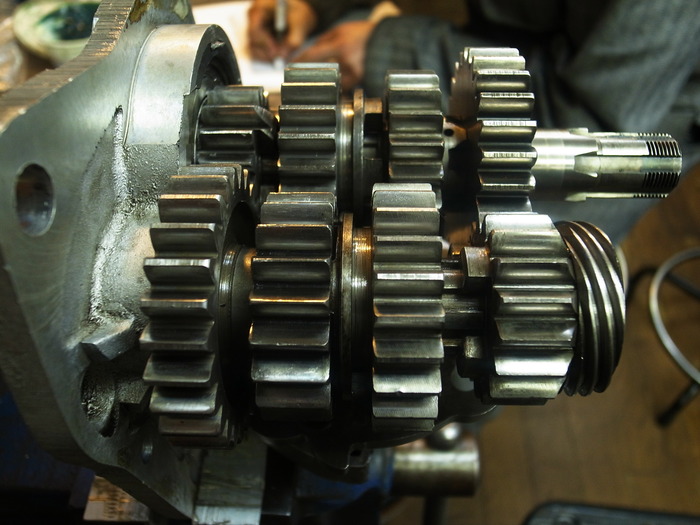

アクセスドア周り、ギア周り組み付けて、ドッグギア位置チェック。
カウンターシャフトは1STギアとドッグギアである3RDギアの隙間と2NDギアと3RDギアの隙間をチェック。
メインシャフトは3RDギアとドッグギアである2NDギア、4THギアと2NDギアの隙間をチェック。

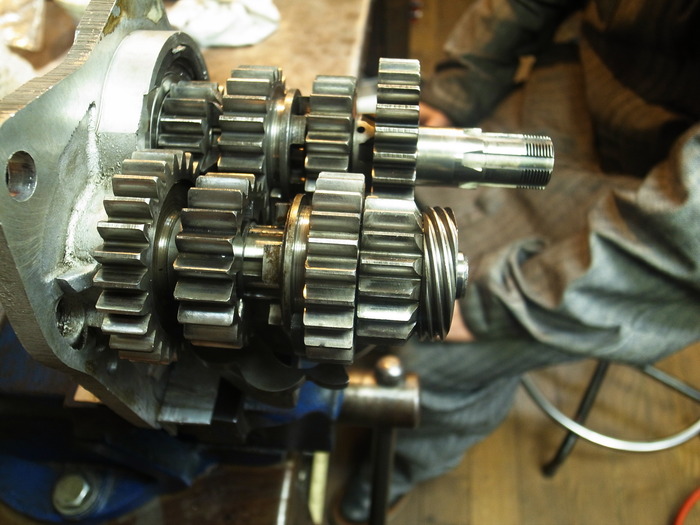

実際にギアチェンジし、それぞれギアの入りっぷりチェック。

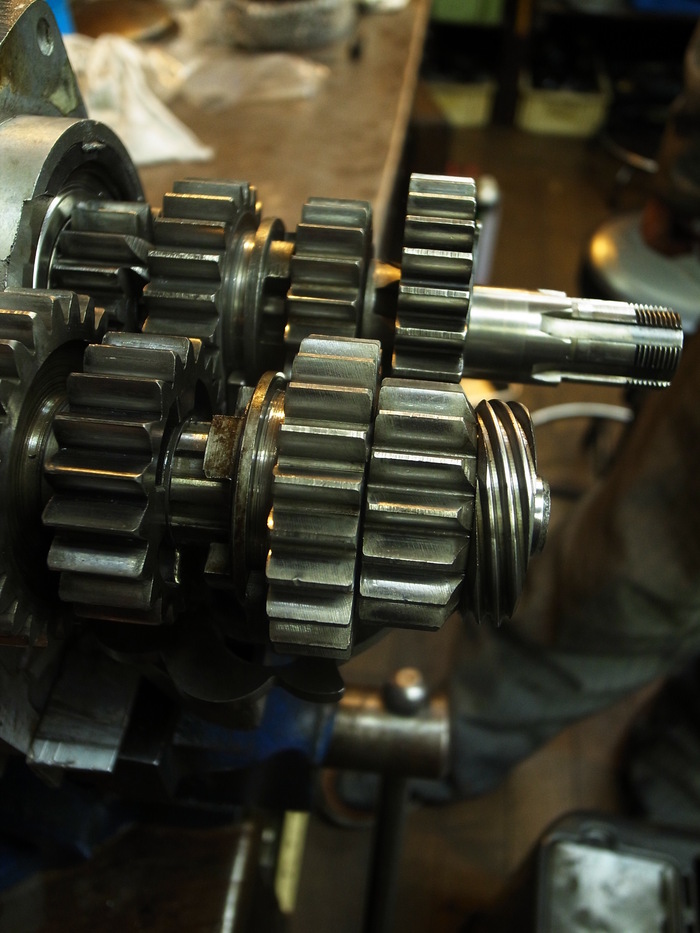

2NDギアとドッグギアの入りが浅く、1STギアとドッグギアは、ドッグギアが1STギアを押してしまっています。

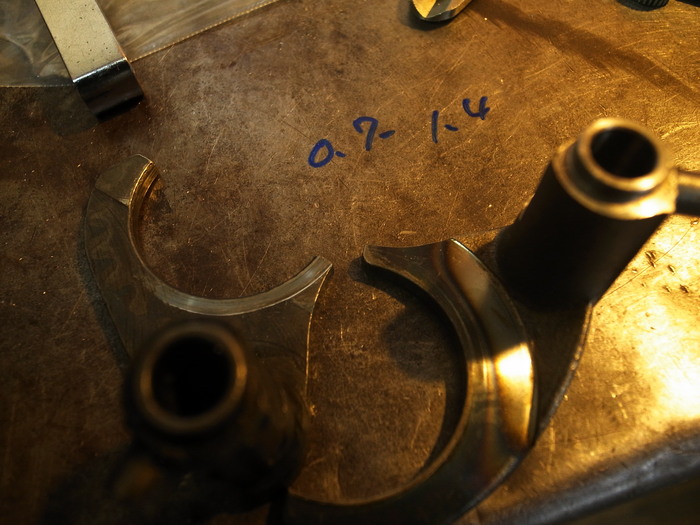

ドッグギアを2NDギアよりにさせるため、シフターフォーク交換。
社外のシフターフォークは顎部分?が太く、組んだときにギアに干渉する恐れがあるので、少し削ります。


フォークを換え、2NDギアよりにドッグギアが行ったところで、シム調整しドッグギアと1STギア位置の調整。
ギアシフト調整はこれで終わり。
次回、ケースに取り付けスラストチェックであります。
