1964XLCH900 タイミングギア周りの作業

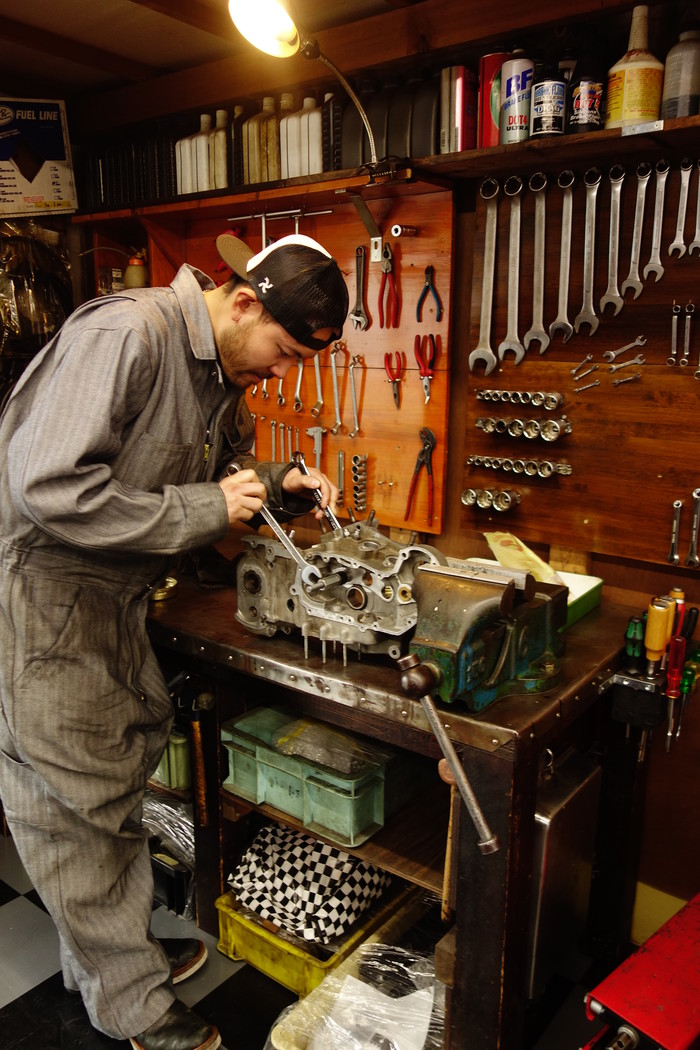

今日もS君アイアンスポーツ、タイミングギア周りのお話。
元々、ピニオンギア粉砕しギアがロックしカムカバーにもクラックが入ってしまった車両で、やはりなんやかんやありました。


1964XLCH900 タイミングギア周りの作業_a0248662_815854.jpg
1964XLCH900 タイミングギア周りの作業_a0248662_8152064.jpg

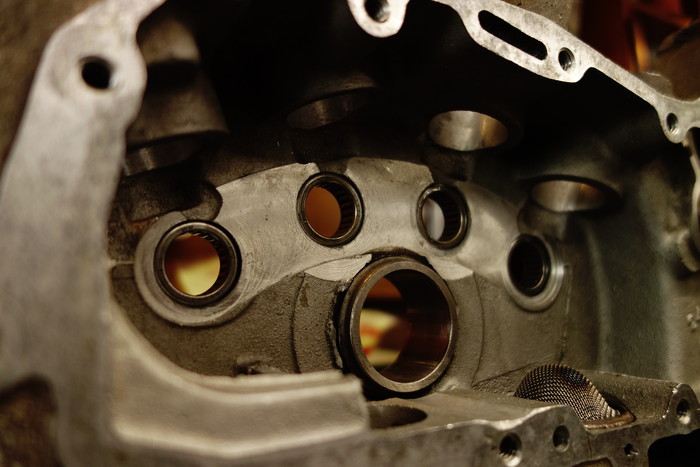

まずは、クランクケース側カムシャフト軸受けのニードルベアリング交換。


1964XLCH900 タイミングギア周りの作業_a0248662_8155118.jpg

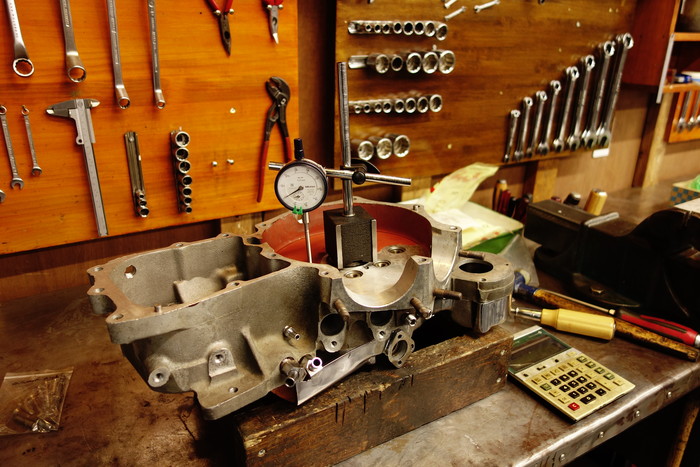

カムカバーはクラックが入っていたため、中古良品に交換。
カムシャフトとブッシュのガタは良好でしたが、ブッシュ鍔部分が段減りしていましたので、鍔部分面研。

1964XLCH900 タイミングギア周りの作業_a0248662_816390.jpg
1964XLCH900 タイミングギア周りの作業_a0248662_8161621.jpg

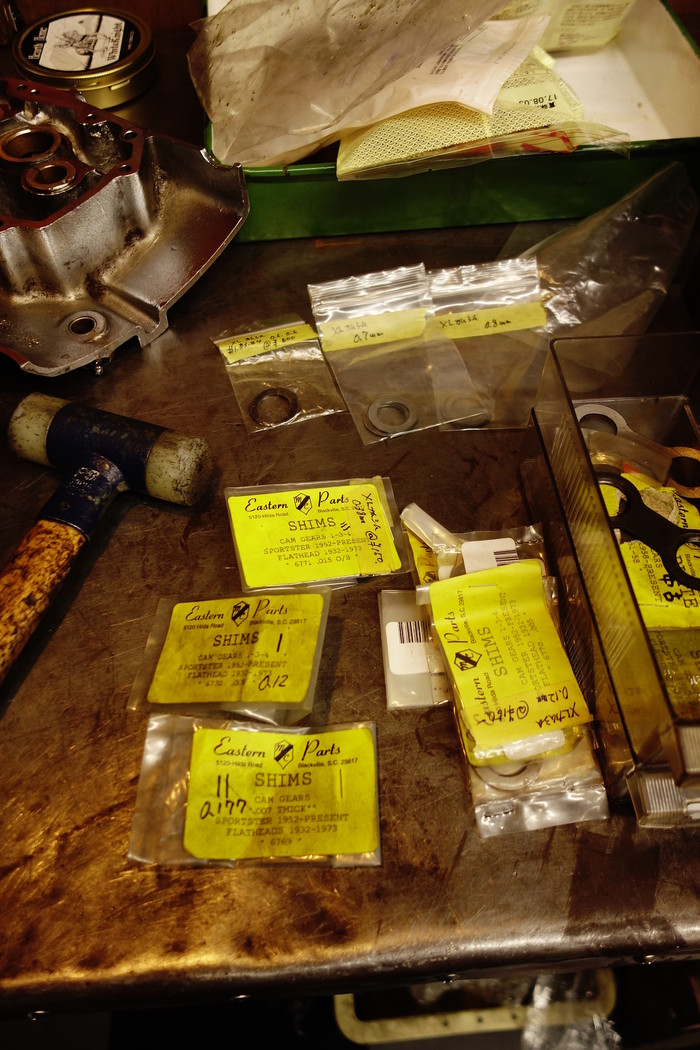

カムを一個ずつ取り付け、スラスト調整。
60年代のアイアンにジェームス製の厚みがあるガスケットを入れるとスラスト量が多くなります。既製品では何枚も重ねないと調整できません。厚みがあるカムスラストワッシャーを製作していますので、シム調整し0.1mm程度のスラストに。

1964XLCH900 タイミングギア周りの作業_a0248662_8163699.jpg

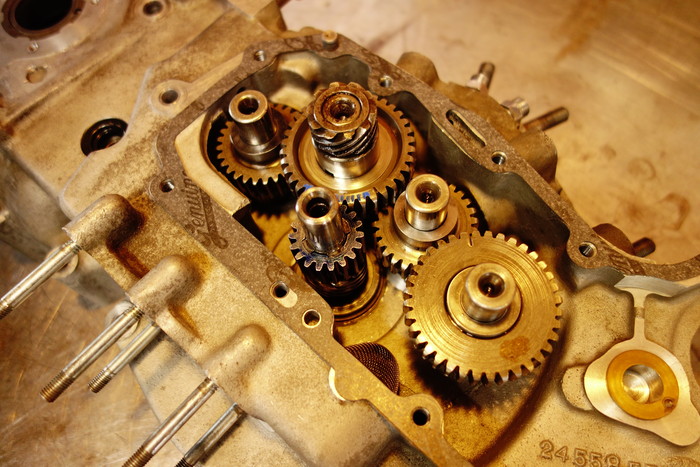

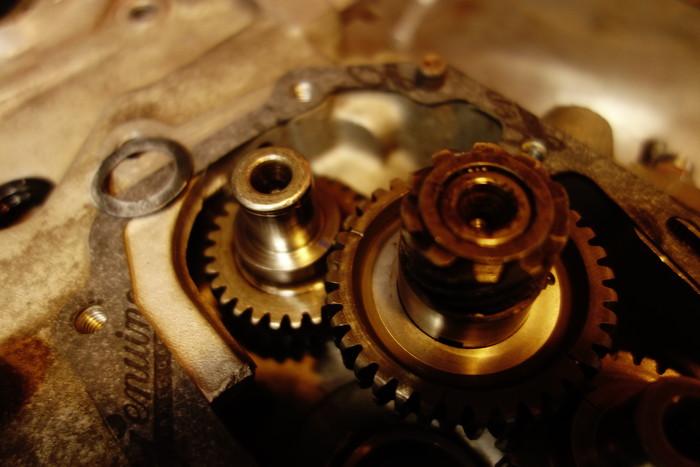

#1カムのタイミングマークが無く、マジックで印がついていました。
組み付けてカムタイミングを測る必要があります。


1964XLCH900 タイミングギア周りの作業_a0248662_8165888.jpg
1964XLCH900 タイミングギア周りの作業_a0248662_817106.jpg
1964XLCH900 タイミングギア周りの作業_a0248662_8172465.jpg

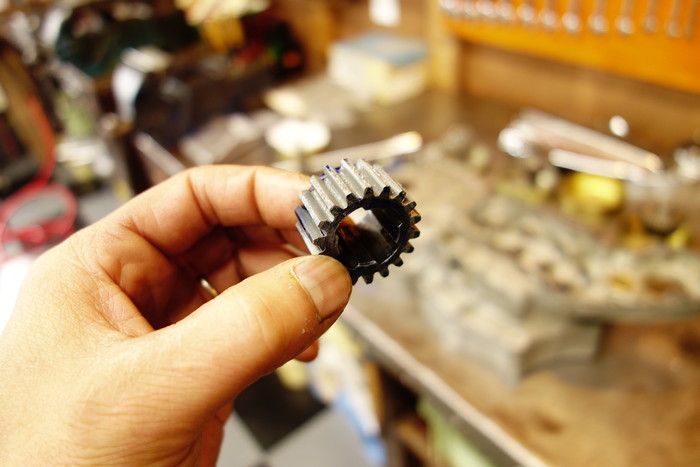

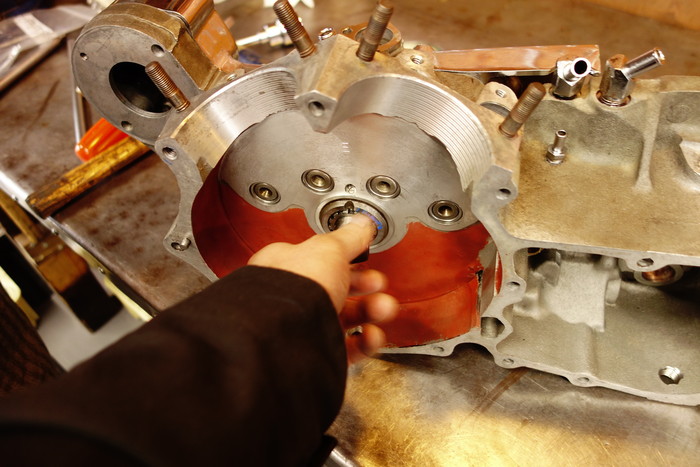

ピニオンギアは新品に交換。
この年式のアイアンはピニオンギアのサイズを選べません。

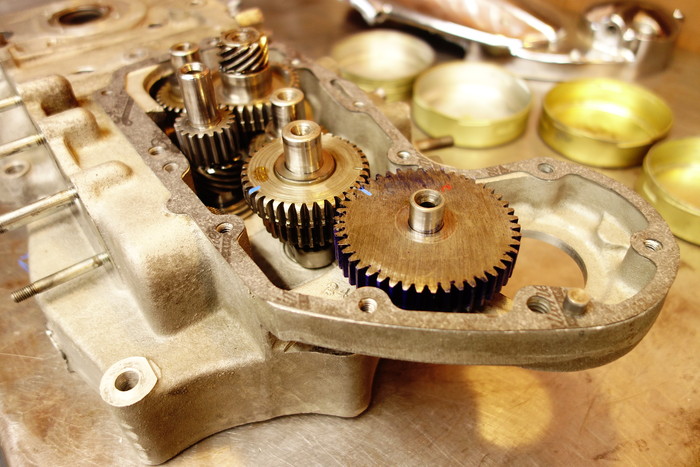

カムギアとピニオンギアを組み回りっぷりチェックすると一部渋いので、渋い部分だけコンパウンドを塗り擦り合わせ。
カムシャフト4個とピニオンギアでの回りっぷりはスルスルでO.K。



1964XLCH900 タイミングギア周りの作業_a0248662_8174062.jpg
1964XLCH900 タイミングギア周りの作業_a0248662_8175284.jpg

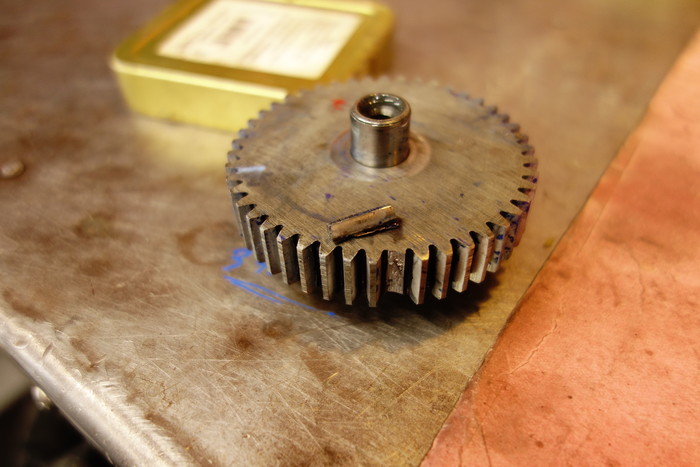

カムギアとピニオンギあの組み合わせではスルスル回ましたが、アイドラギアを入れるとまた渋い・・・。
こちらも渋い位置にコンパウンドをつけ擦り合わせするものの、ギアが割れる・・・。
もともとギアがヘタっていたと思われるが、多少のギアの噛み込みで欠けてしまうギアを考えると、旧車のギア周りの怖さ感じるのと同時に、ギア周りの回りっぷりチェックは重要ですね。



1964XLCH900 タイミングギア周りの作業_a0248662_818834.jpg
1964XLCH900 タイミングギア周りの作業_a0248662_8182245.jpg
1964XLCH900 タイミングギア周りの作業_a0248662_8184396.jpg

1964XLCH900 タイミングギア周りの作業_a0248662_819039.jpg

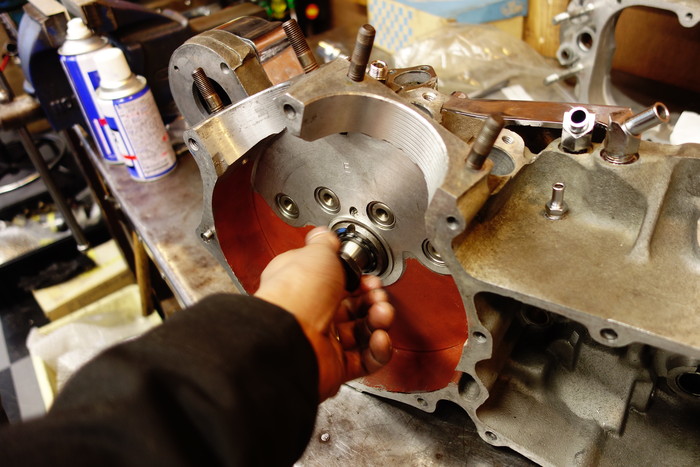

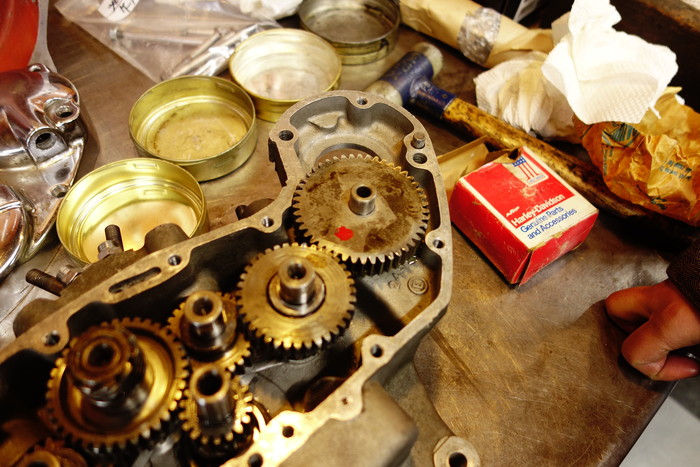

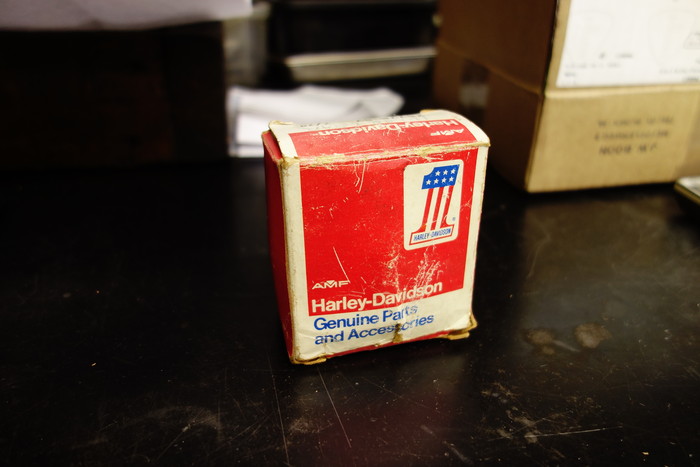

以前、社外のアイドラギアは良くなかったので、純正NOSものを入手。
同じく回りっぷりチェックするとやはり一部渋い。こちらも擦り合わせし、ピニオンギア、4カムギア、アイドラギアの組でスルスル回るようになりました。
というわけで、カムギア周りの作業終わり。
4カムギアでギア交換、カムカバー交換をすると帳尻が合わなくなり、大変だというお話でした。
