2017年 04月 04日

1964XLCH900 ピニオンシャフトベアリングレース・ピニオンシャフトブッシュ

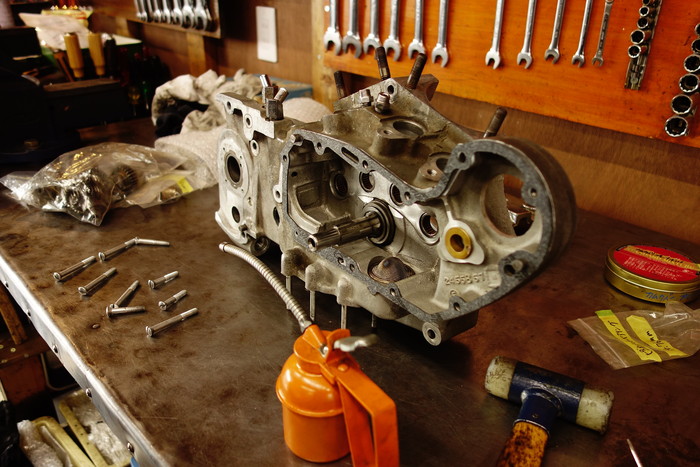

今日はS君のアイアンスポーツ、ピニオンシャフト周りのお話。
ピニオンギアを割れたことでVMSに入学した車両。ピニオンギアが割れた際に#2カムブッシュ受け部、カムカバーにクラックが入りましたので、カムカバー交換です。
カムカバーを交換するとなんやかんやと合わせが必要ですので、ひとつづつ解消していきます。

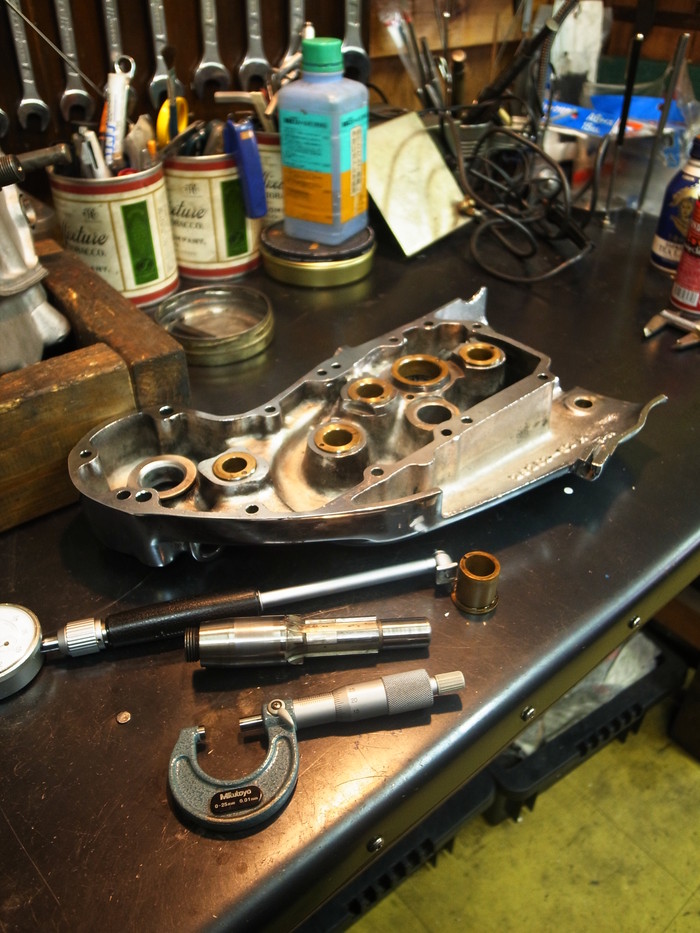

計測するとカムブッシュ周りは状態が良いのでそのまま使います。
ピニオンシャフトブッシュはガタがありましたので、ブッシュ交換。

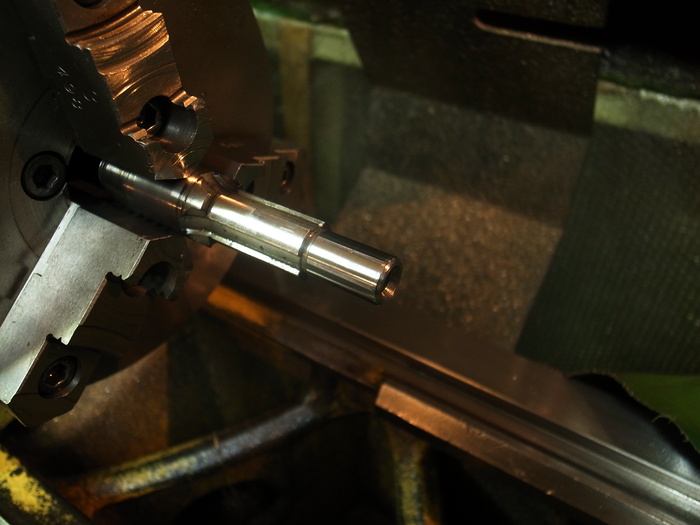

まず、段付に減っているシャフトは研磨し段付を無くします。

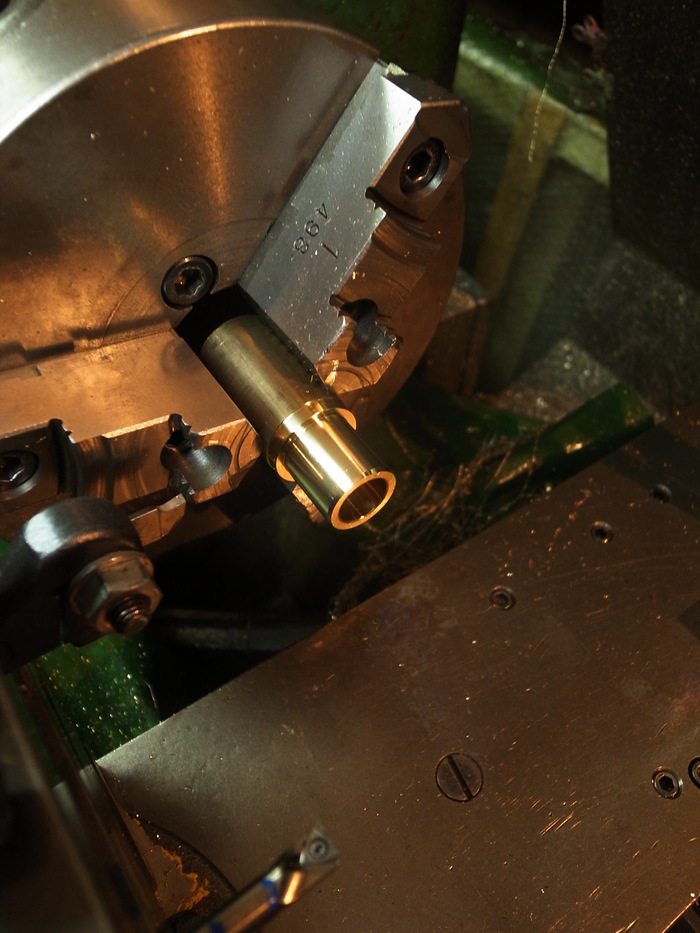

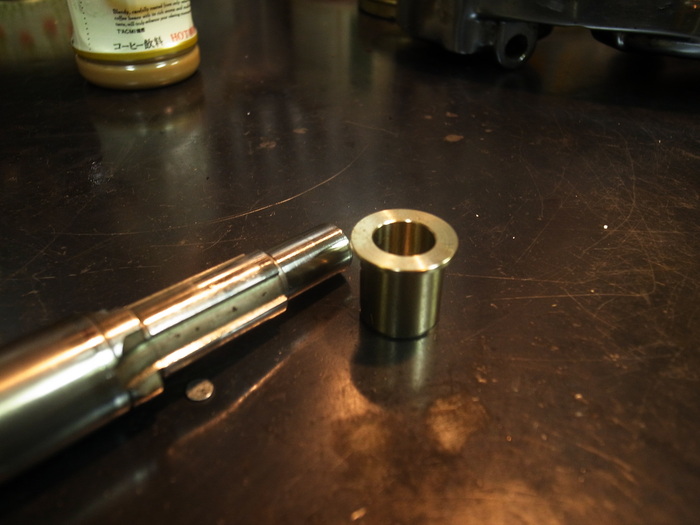

使うカムカバー、研磨したシャフトにあわせブッシュ製作。

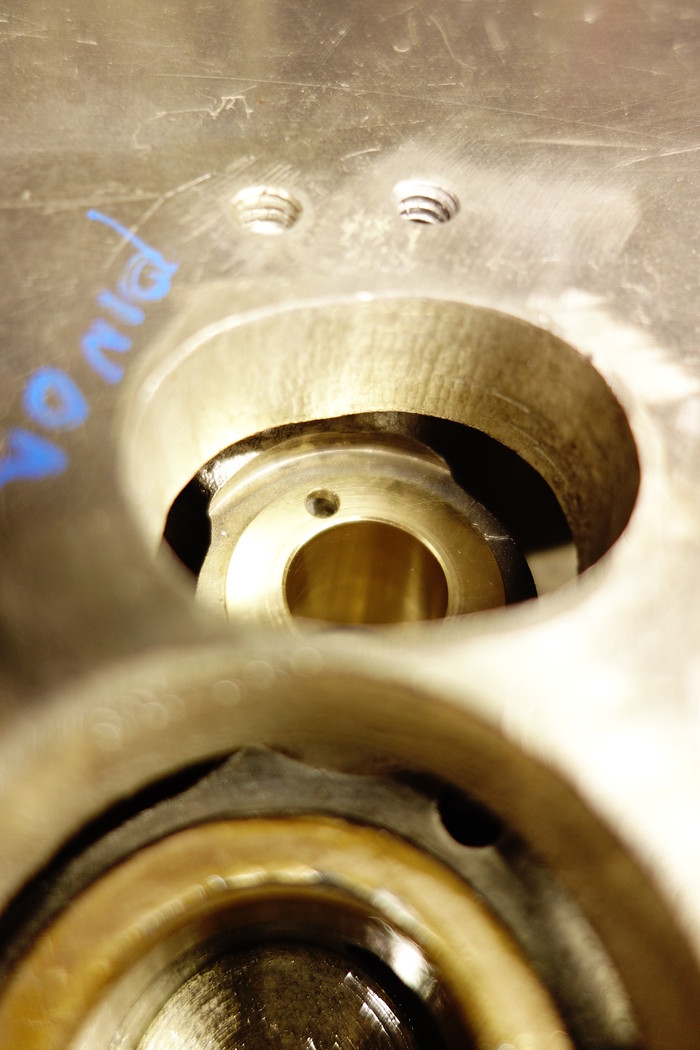

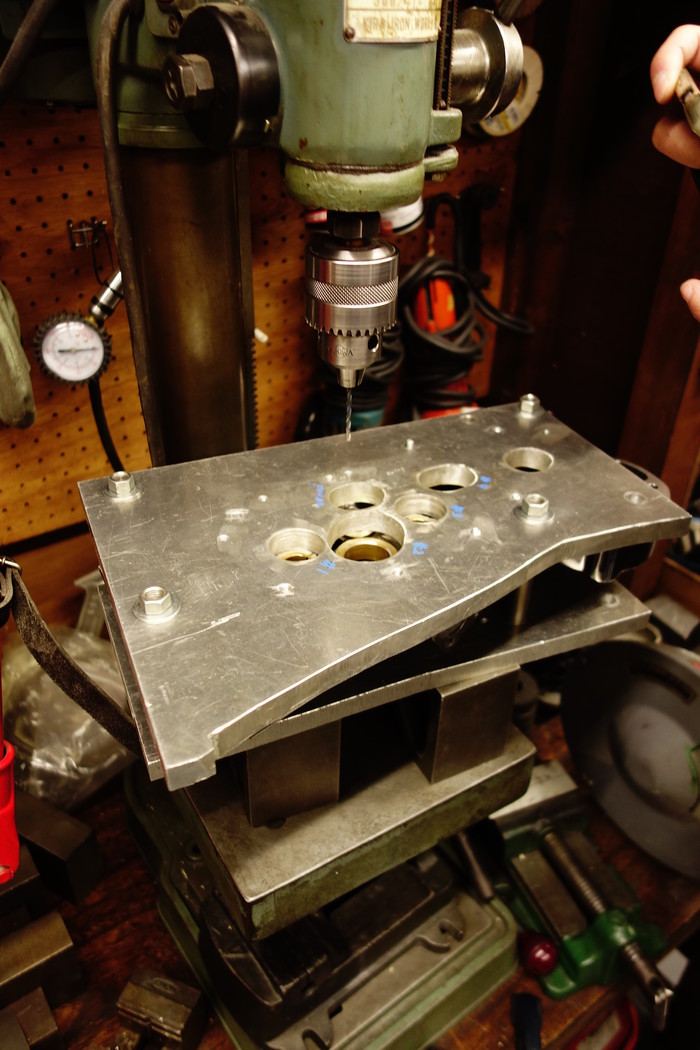

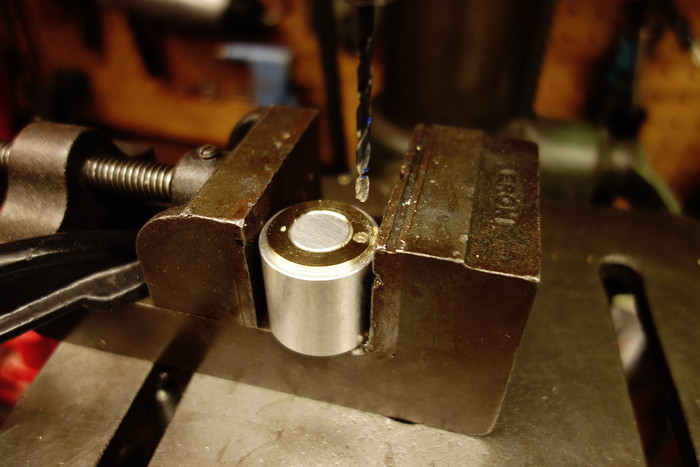

製作したブッシュに冶具を使いダウエルピン穴を作り、カバーに圧入。





ドライブ側クランクベアリングレース軸部をボーリングしたため専用のラッピング用冶具製作しました。

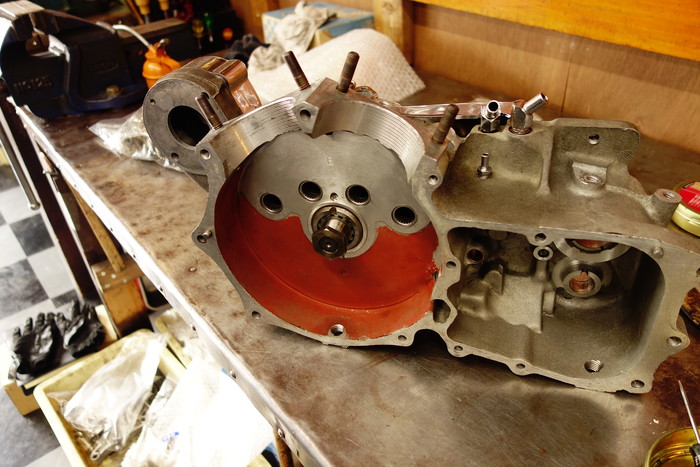

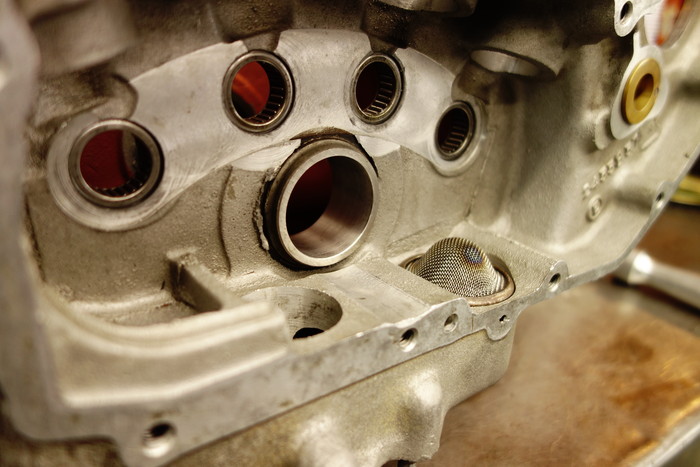

ピニオンシャフトベアリングレースラッピングし、クランクドライブ側、タイミング側のラインだし。



ピニオンシャフトベアリングレースのラッピングが終わったところで、冶具を使いピニオンシャフトブッシュもラッピング。



ピニオンシャフト、ベアリング、カムカバーをつけ、クルクルチェックしO.K。
