1970XLH900 オイルポンプ

今日も昨日に引き続きTさんのアイアンスポーツ、オイルポンプのお話。

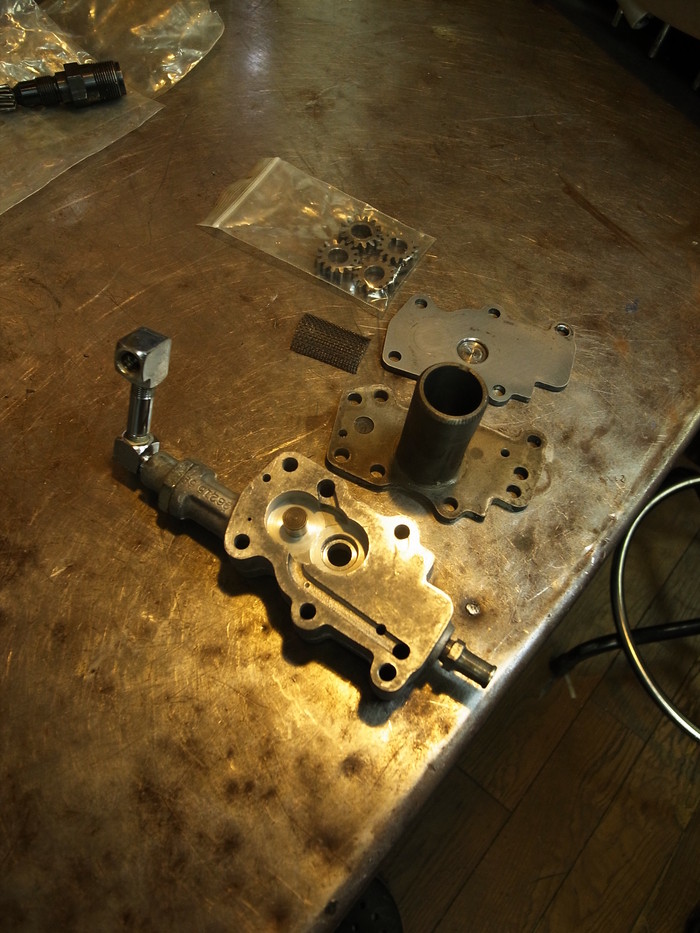

オイルポンプボディー内壁に傷は無く状態よし。

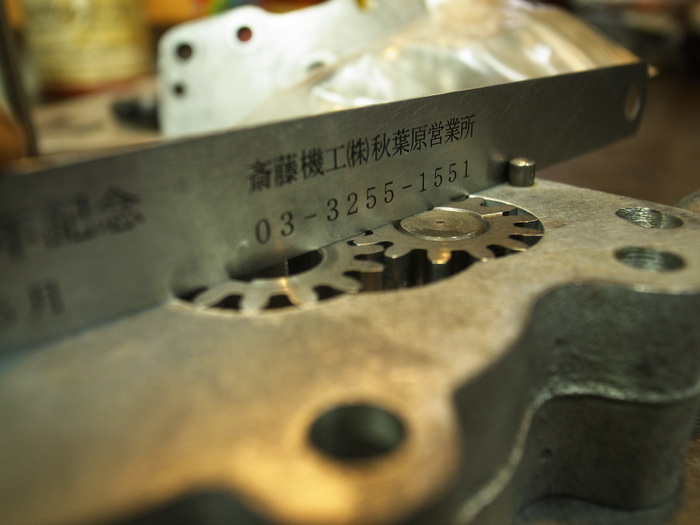

ギア面とボディー面もツライチでO.K

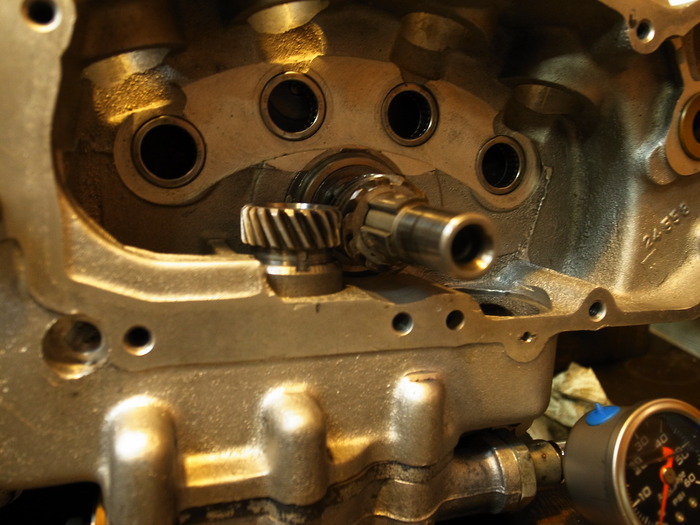

ブリーザーギア兼オイルポンプシャフトをまず組み付け。
ブリーザーギアはクランクケース内のオイルをエンジンの負圧でカムギアケース内にオイルを行かせる役目をします。

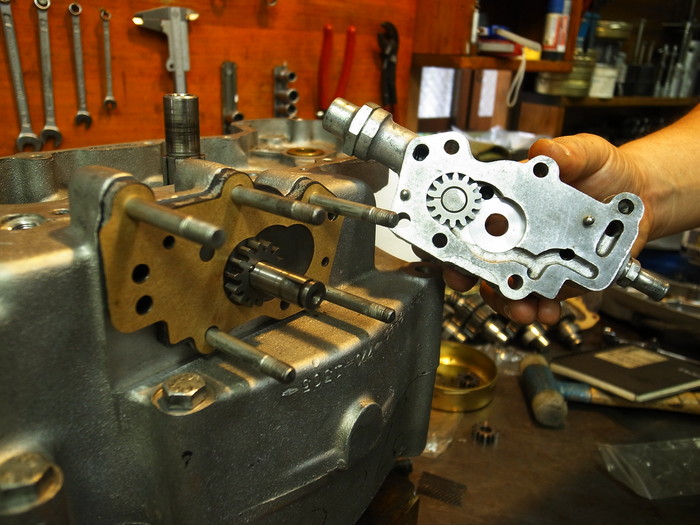

フィード側組みつけ。
ガスケットの厚み0.13mmでボディー面とギア面のクリアランスとなります。

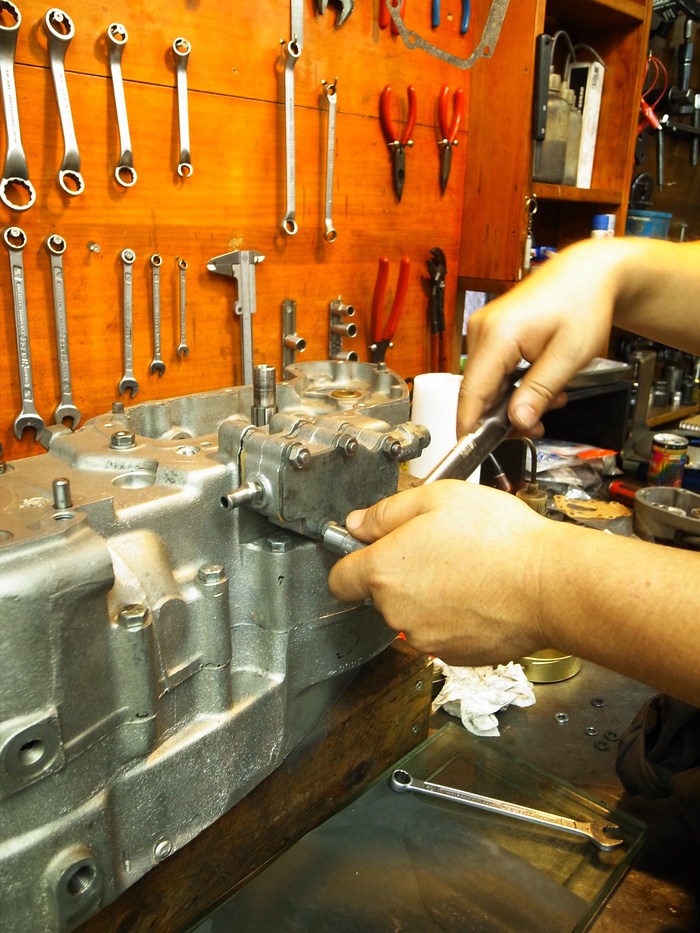

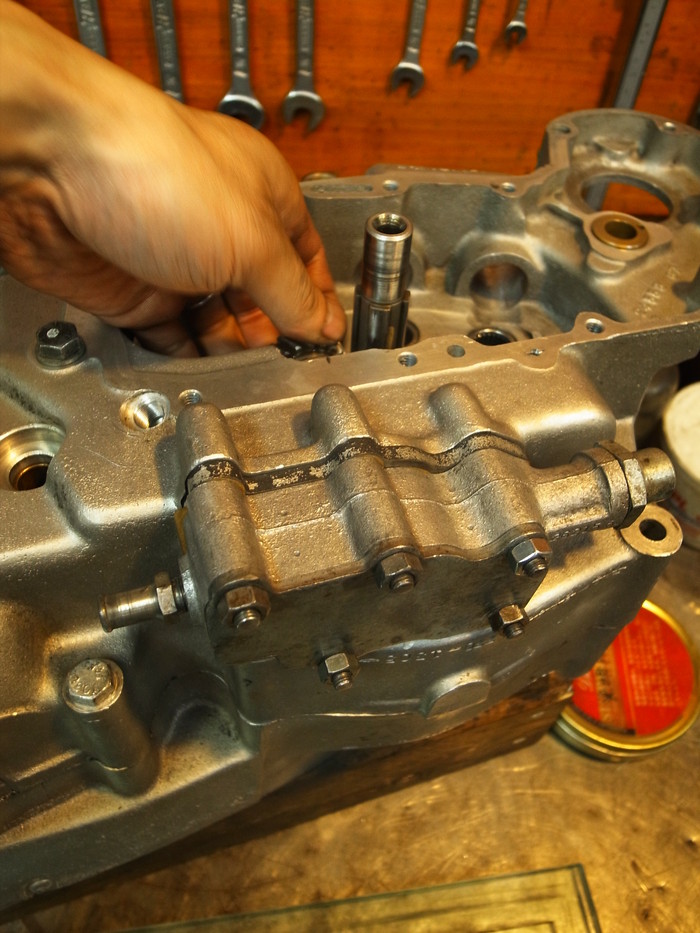

リターン側組みつけ、規定トルクで均等締め。
アルミボディーのアイアンオイルポンプは、位置決めのダウエルピンがあるものの、締める位置でポンプの回りっぷりが変わります。
今回は一部ギアにバリがありその部分で渋くなっていたもで、少々研磨。



クルクルチェックしO.K

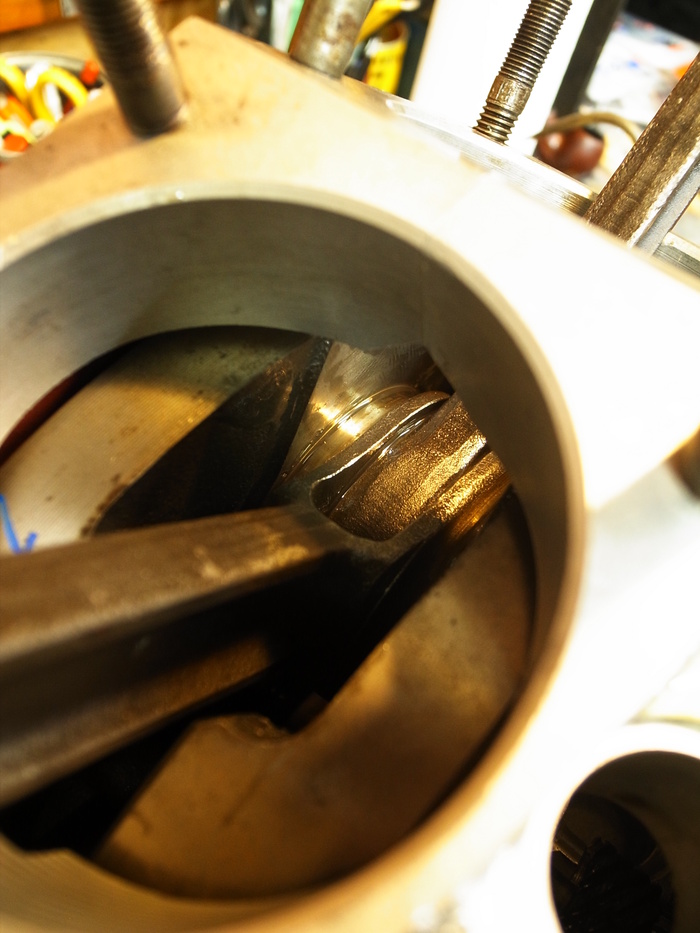

先ほどもお話したとおり、ブレーザーギアはクランクケース内にたまったオイルをピストンダウンストローク時の負圧でカムギアケース内にオイルを行かせる役目あります。
また、アイアンはカムギアケースにブリーザーパイプがついていますので、ケースなの内圧をカムギアケースから外へ逃がします。
そのため、ブリーザーギアのタイミングを合わす必要があります。






ポンプにオイルをまわしオイル回りっぷりチェック。
ビッグエンド側、ヘッドへのオイルラインへの流れO.Kでオイルポンプ組み付け終わりです。
