1970XLH900 トランスミッション組み付け

今日はTさんのアイアンスポーツ、トランスミッション周りのお話
クラッチギアのブッシュ・ベアリング交換、メインシャフとベアリングレース交換・ラッピングが終わっていまして、その後のお話。

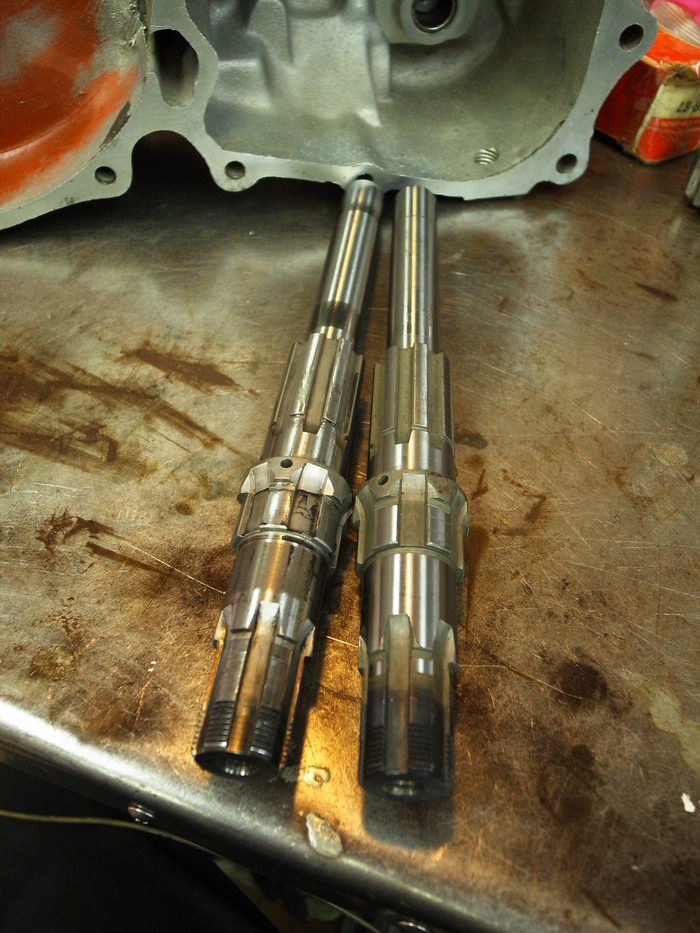

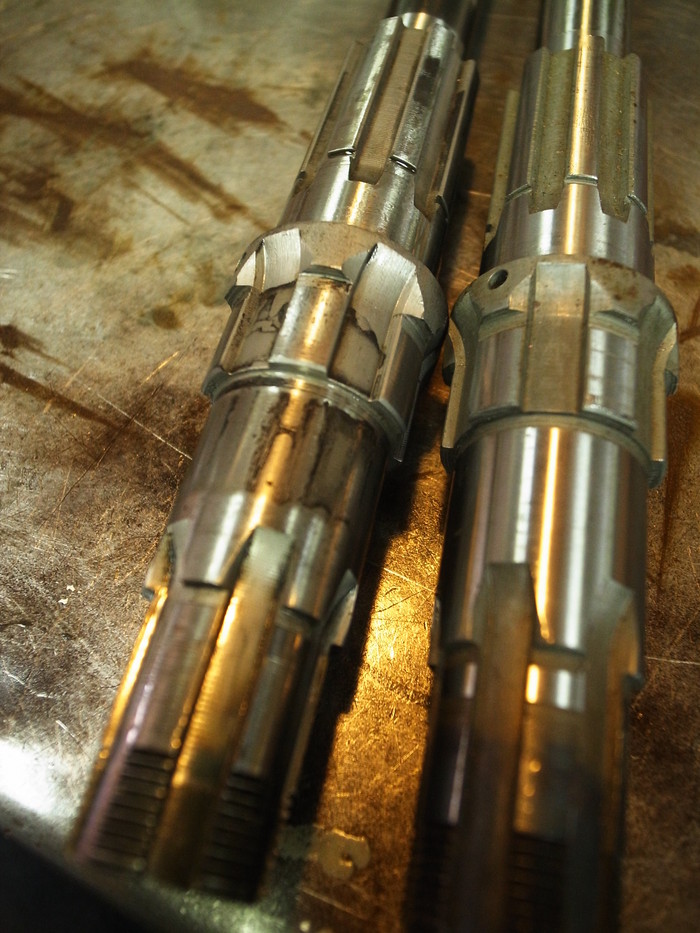

メインシャフトはベアリング摺動部がやられていましたので新品に交換。
67年~70年用のもの。

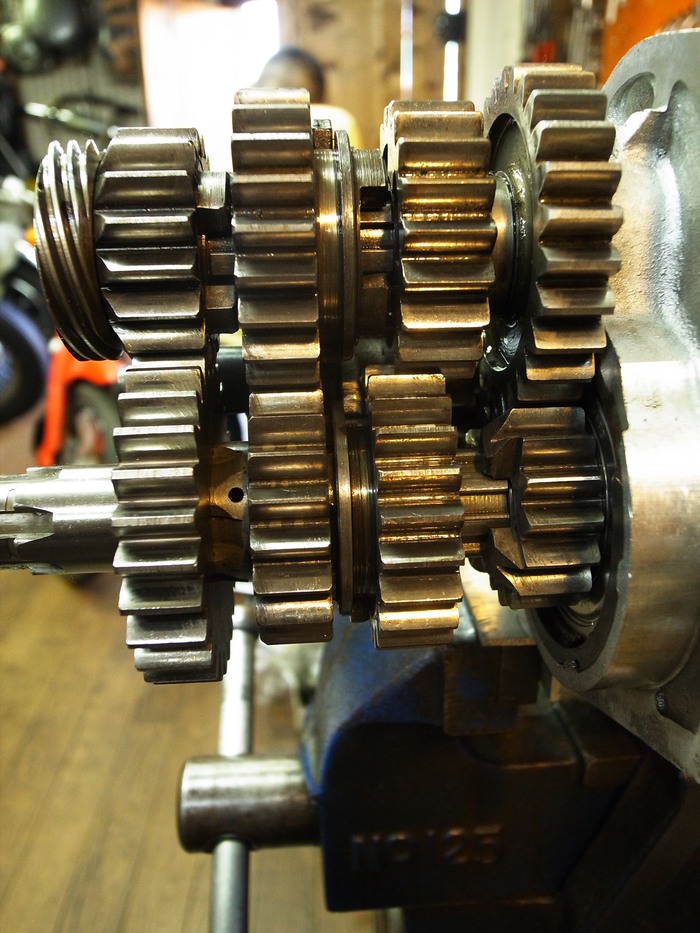

トランスミッションを仮組みして、ドッグギア位置チェック。

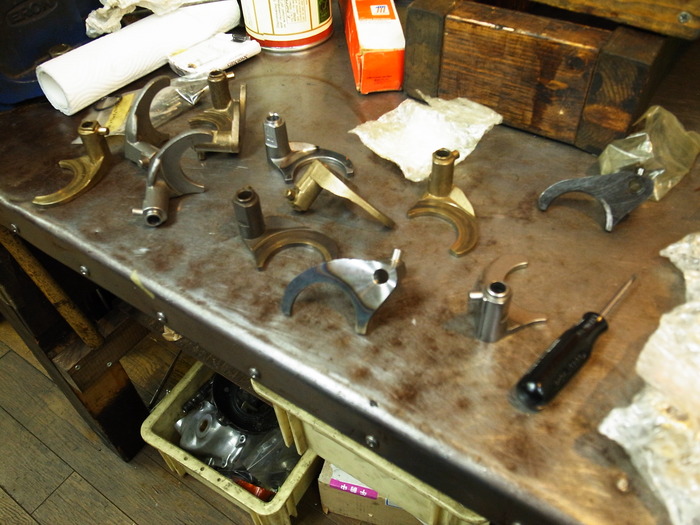

3rdギアと4thギアの入りっぷり良いものの、1stギアと2ndギアの入りっぷりがイマイチなのでシフターフォークサイズを変更しギア位置調整。

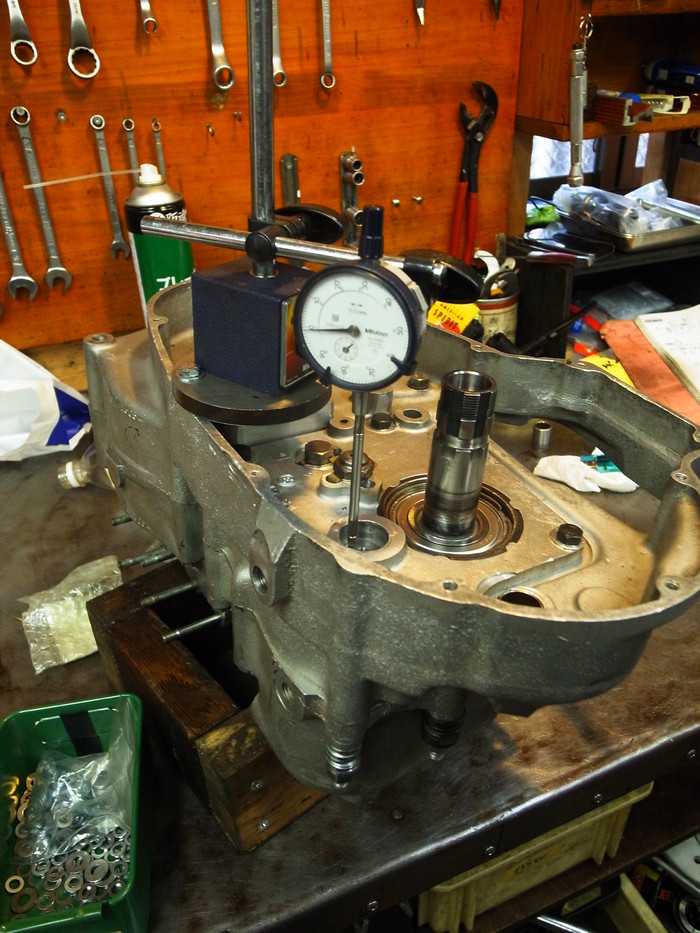

シフト位置調整が終わったところでメインシャフと、カウンターシャフトのスラスト調整。
それぞれシム調整をして0.1mm~0.2mmのスラストに。

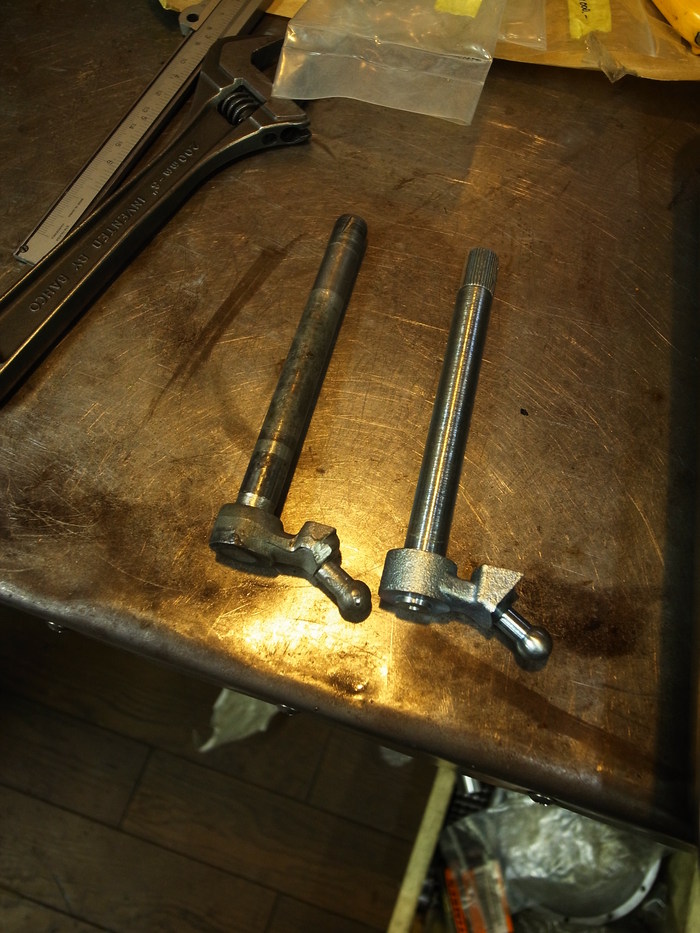

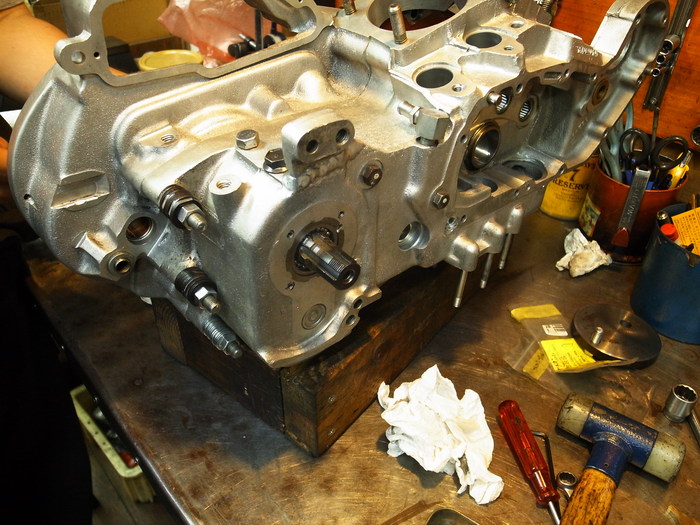

段減りしていたシフターシャフトはプレーンタイプ(シフトペダルとの結合部分に止めが無いもの)からスプラインタイプのものに変更。

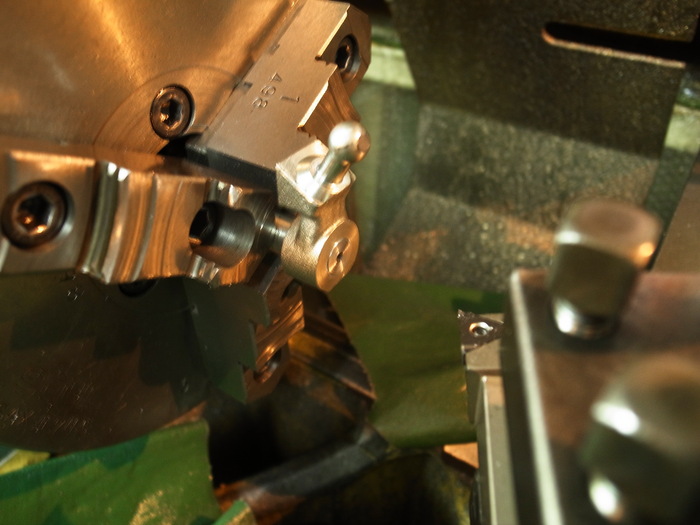

仮組みると干渉するので干渉部分を加工。





シフターシャフトブッシュも単品製作し組み付け。

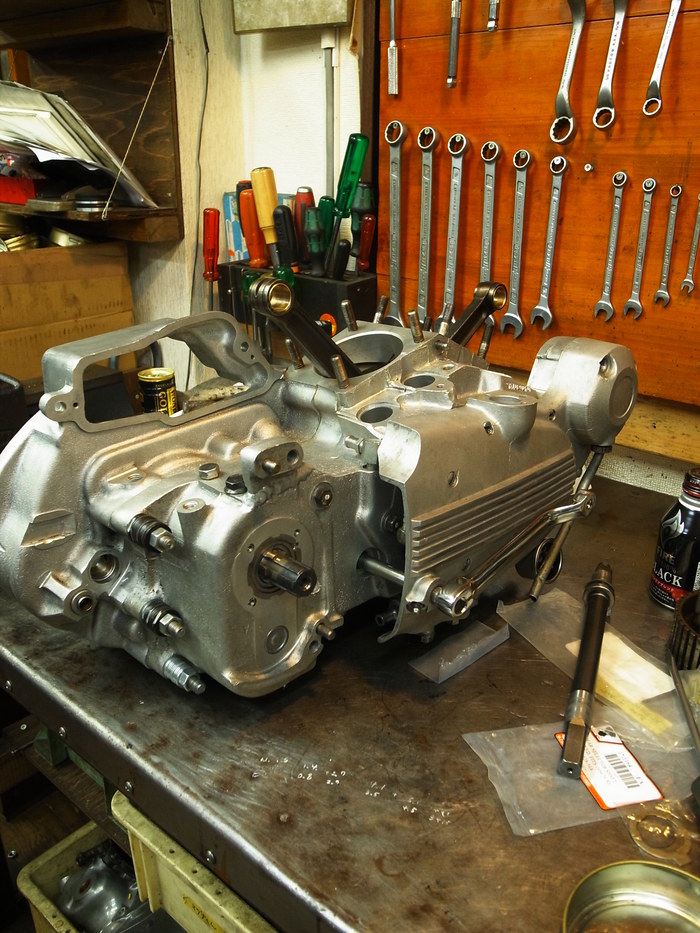

トランスミッション仮組みしてギアチェンジチェック。
問題なく、トランスミッション周りの作業終わり。
