2017年 08月 06日

土曜日の授業風景


1973XLH1000



Kさんのアイアンスポーツはトランスミッション周りの作業。
まず、ガタが多かったカウンターシャフト1STギアブッシュは単品製作し、ギアに圧入・ホーニングしクリアランス調整し取り付け。







トランスミッション組み付けて、シフター位置の調整。
1stギアのスペーターの厚みを調整し、それぞれドッグギアの入りっぷり調整。

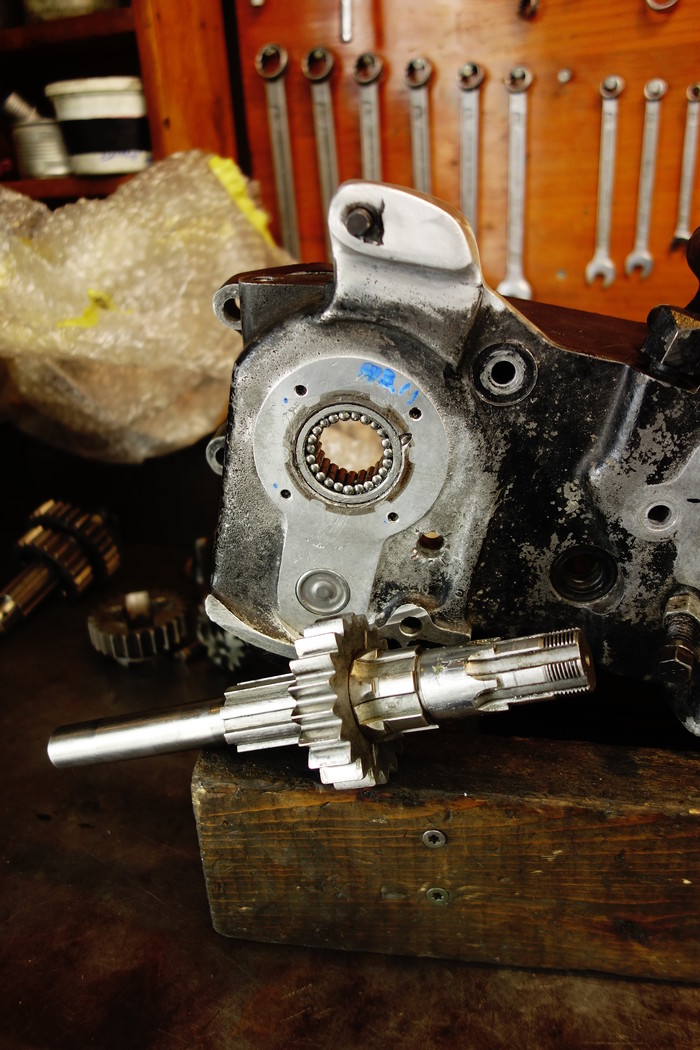

メインシャフトベアリングレースを新品にしましたので、レースラッピング。
ここのベアリングはクリアランスを詰めすぎると動きが渋くなるので、ラッピングしつつ計測、ローラー仮組みしシャフトを入れチェックしつつ、内径拡大。




ベアリング周りの調整が終わり、メインシャフト、カウンターシャフトのスラスト調整。

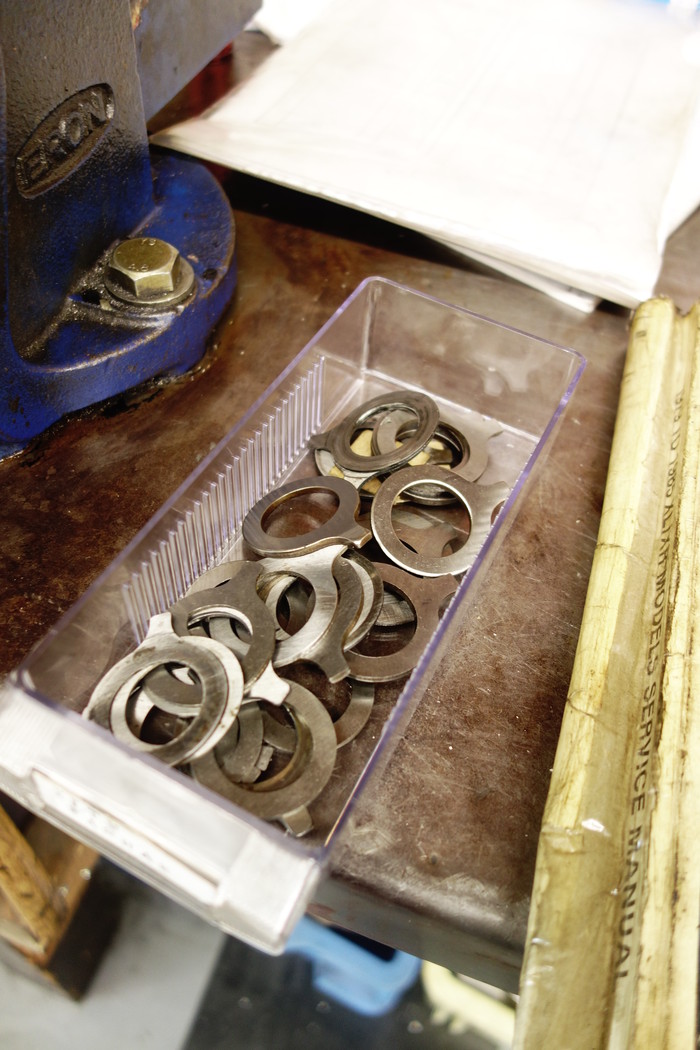

それぞれシムの厚みで調整し適正のスラストに。

というわけで、トランスミッションの調整ごと終わり。









1978 TRIUMPH T140E

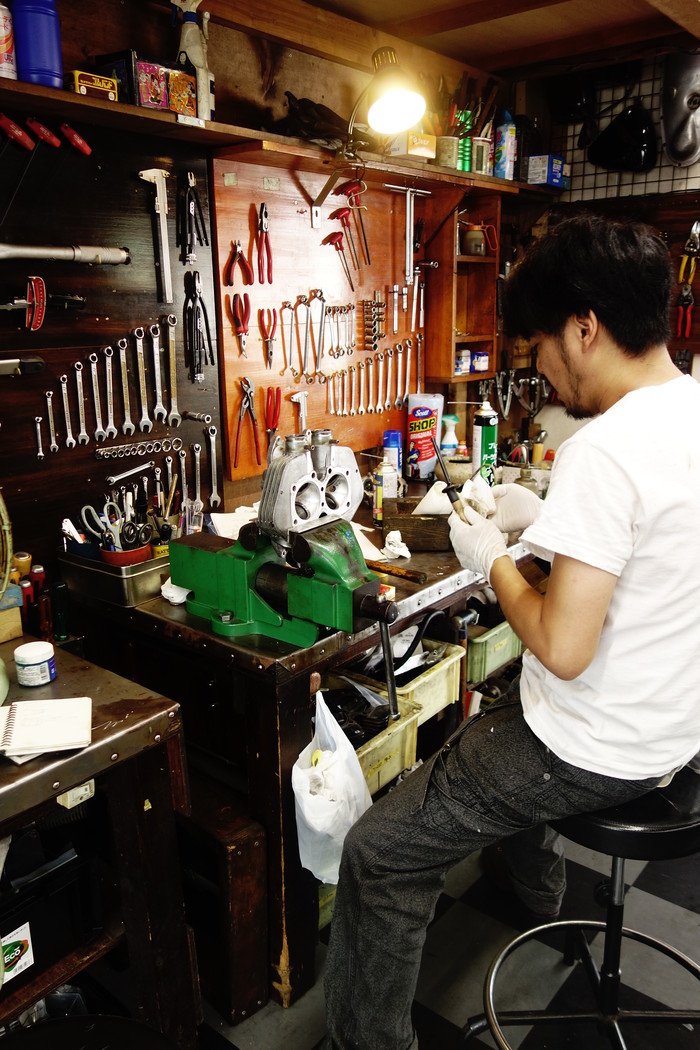

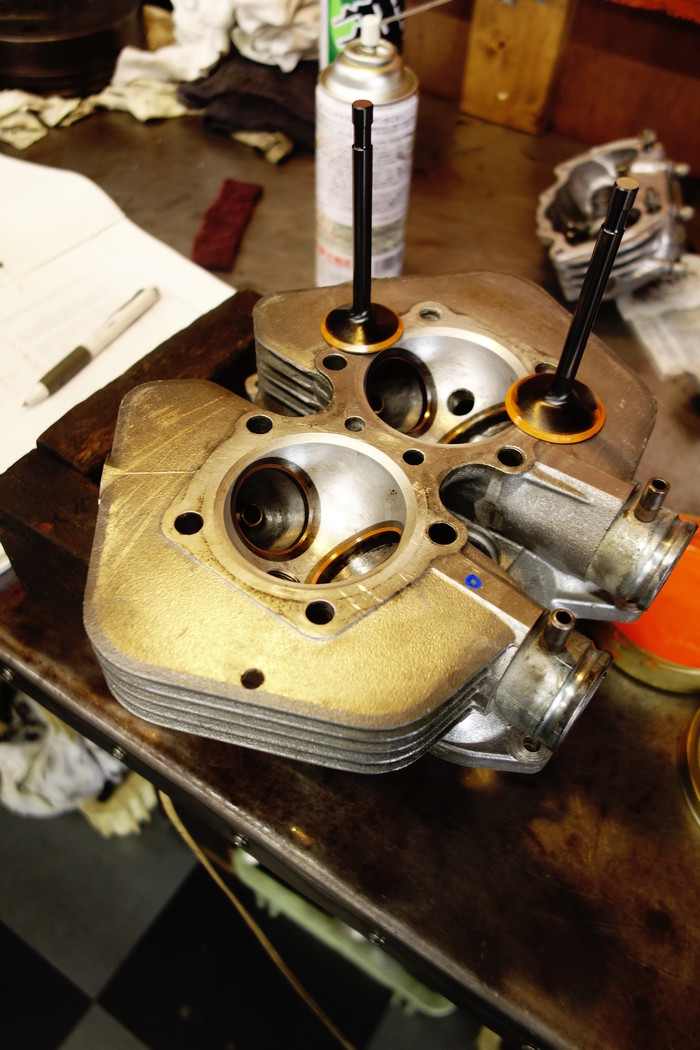

Tさんのトライアンフはヘッド周りの作業。

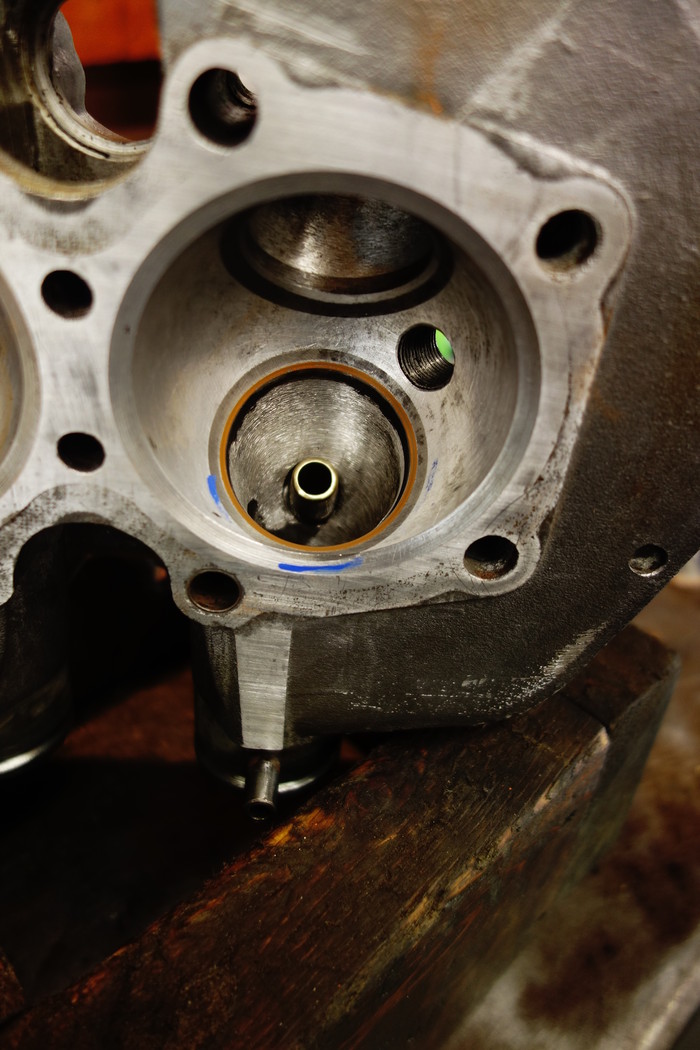

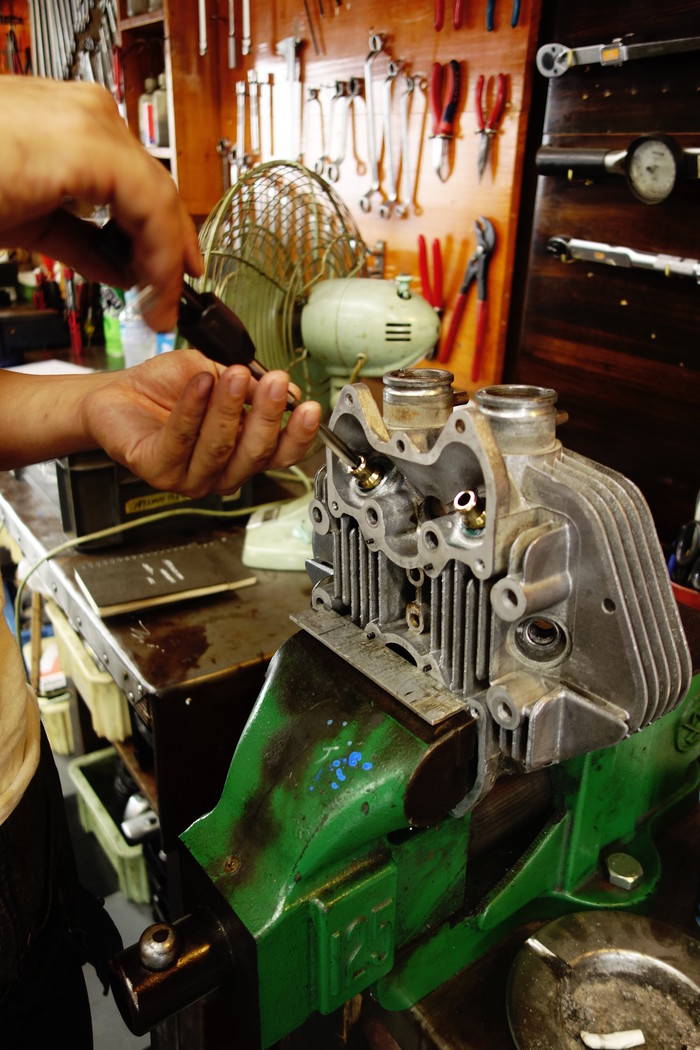

仕上げのリーマーを通しバルブとシートのあたりっぷりチェック。
シートの状態良くあたりっぷり、シート幅とも良い。
というわけで、まず先に擦り合わせをして、バルブとシートのあたりを良くし、灯油漏れチェックし問題なし。

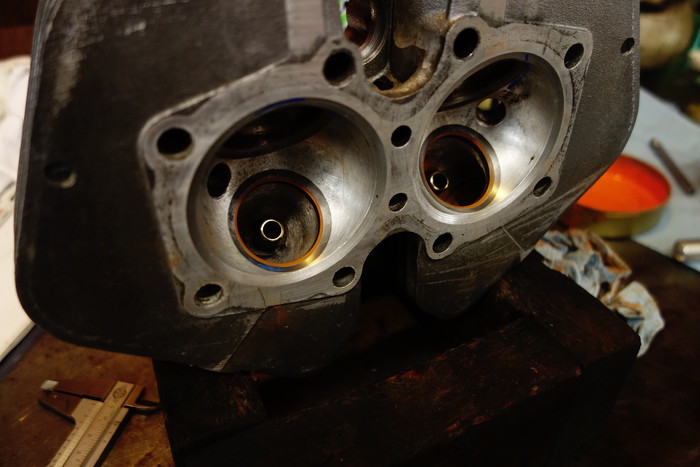

シートカットしバルブとシートのあたり位置、あたり幅調整。
先ほども言ったように状態が良いので、微調整程度のカットでIN側あたり幅1.3mm程度、EX1.5mm程度のあたり幅に。





バルブシート周りの作業が終わり、バルブスプリングのチェック。

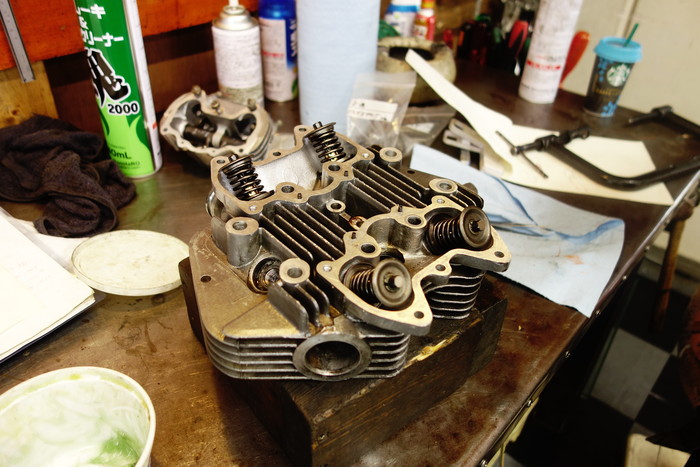

インナースプリングを取り付け、アウタースプリングの取り付け長チェック。
取り付け長は均一でシム調整いらず。
取り付けちょうで、それぞれスプリング圧計測し、IN同士、EX同士を合わせ取り付け。

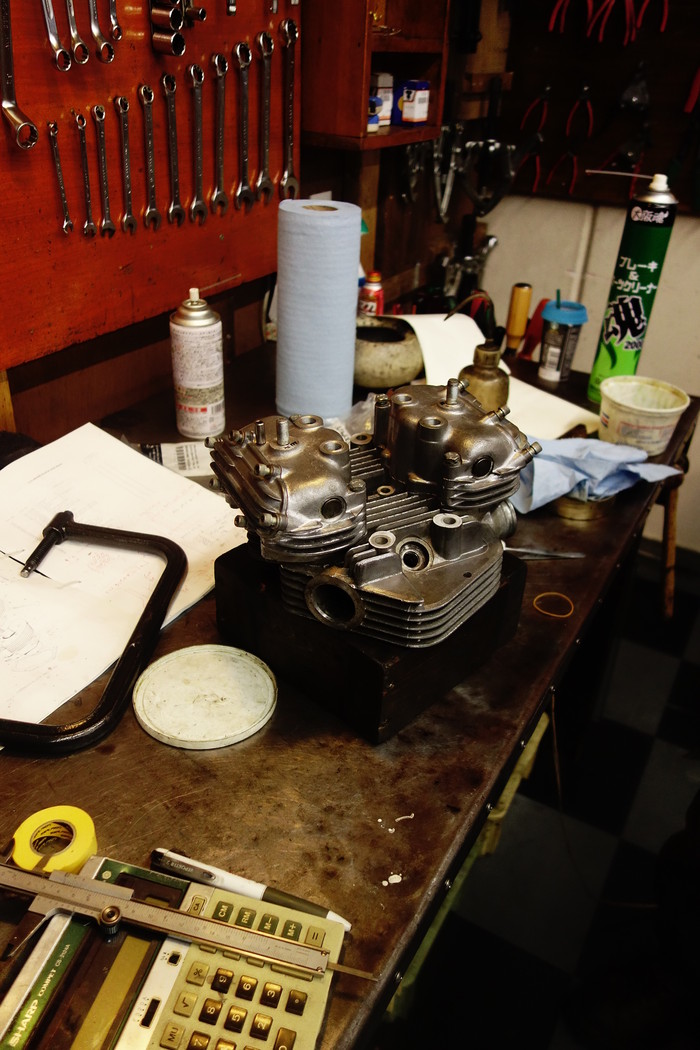

これでヘッド周りの作業は終わり。
