2017年 03月 25日

トライアンフ シリンダーヘッド修理

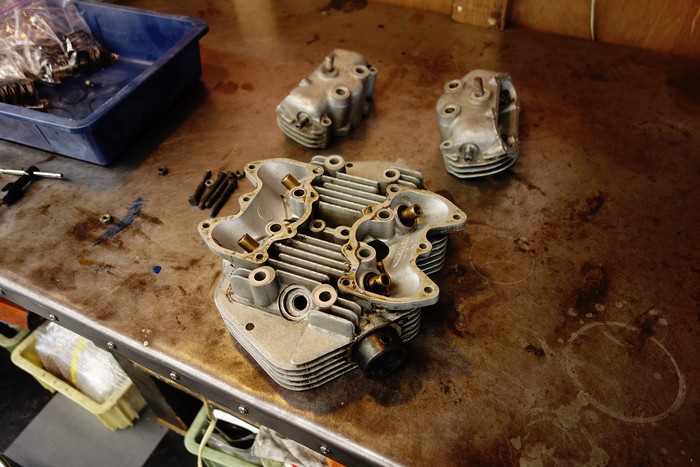

引越し前に預かっていたトライアンフT140のヘッド、やっと手をつけられます。遅れてすみません。

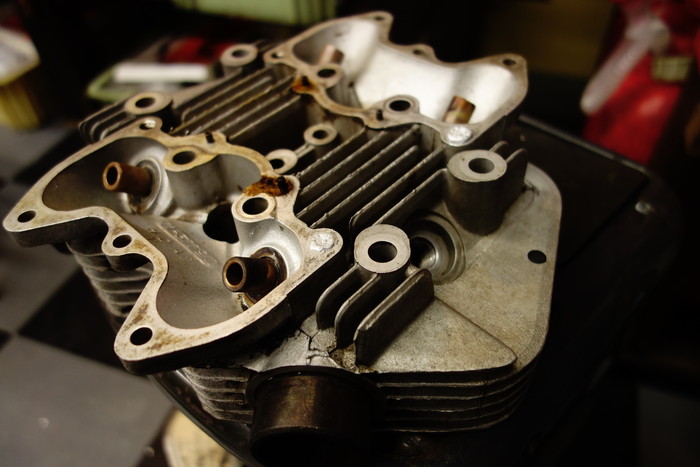

修理内容はまず、ロッカーカバーマウントボルトの雌螺子修正です。

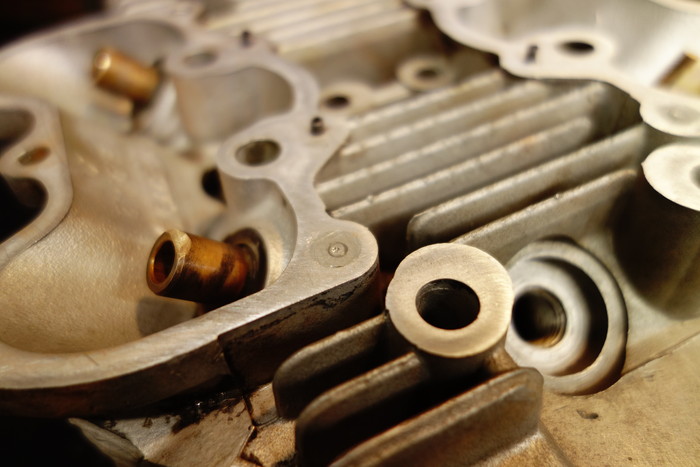

タイミング側2箇所は普通に螺子山がナメてしまっています。
ドライブ側2箇所は元々入っていたインサートコイルが抜けてきてしまっています。
ここのねじ山は絞めすぎるとすぐナメるのでご注意を。

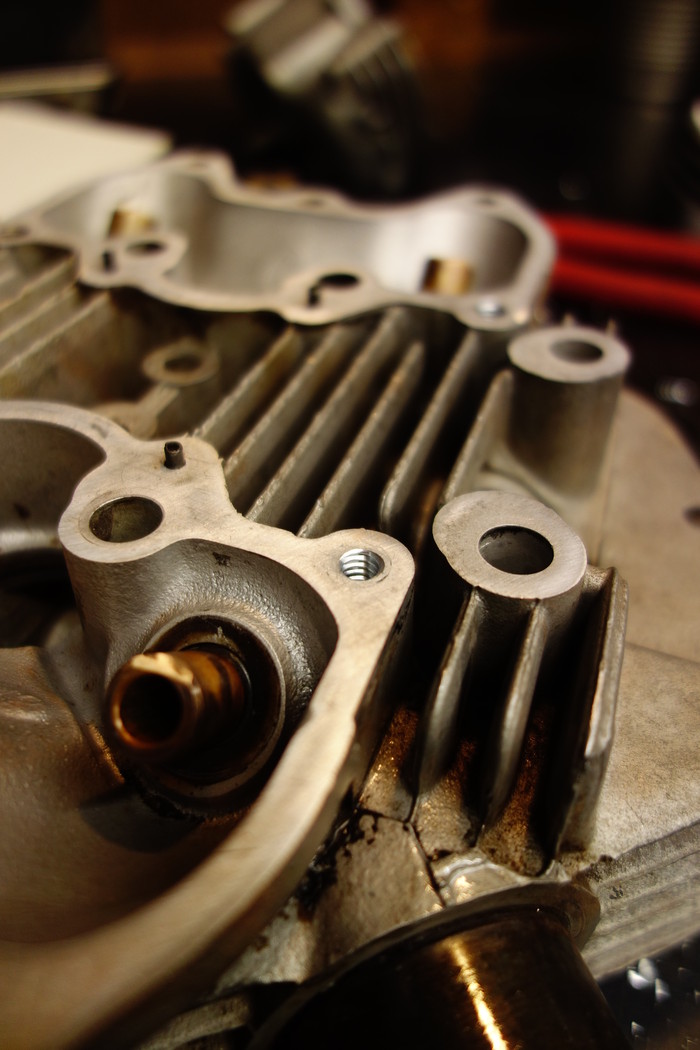

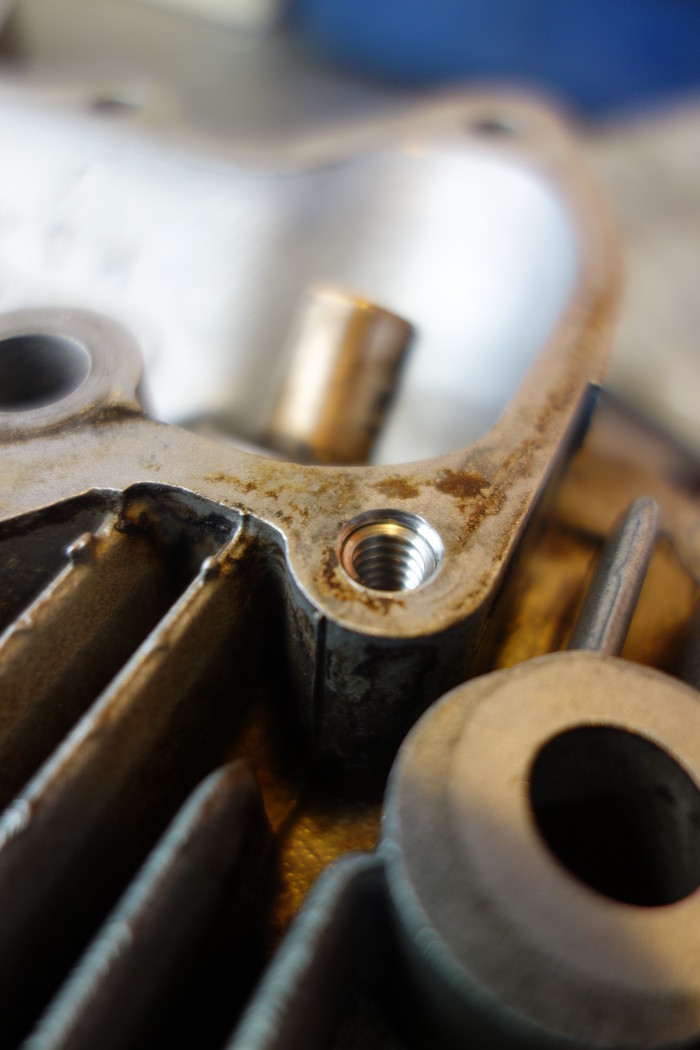

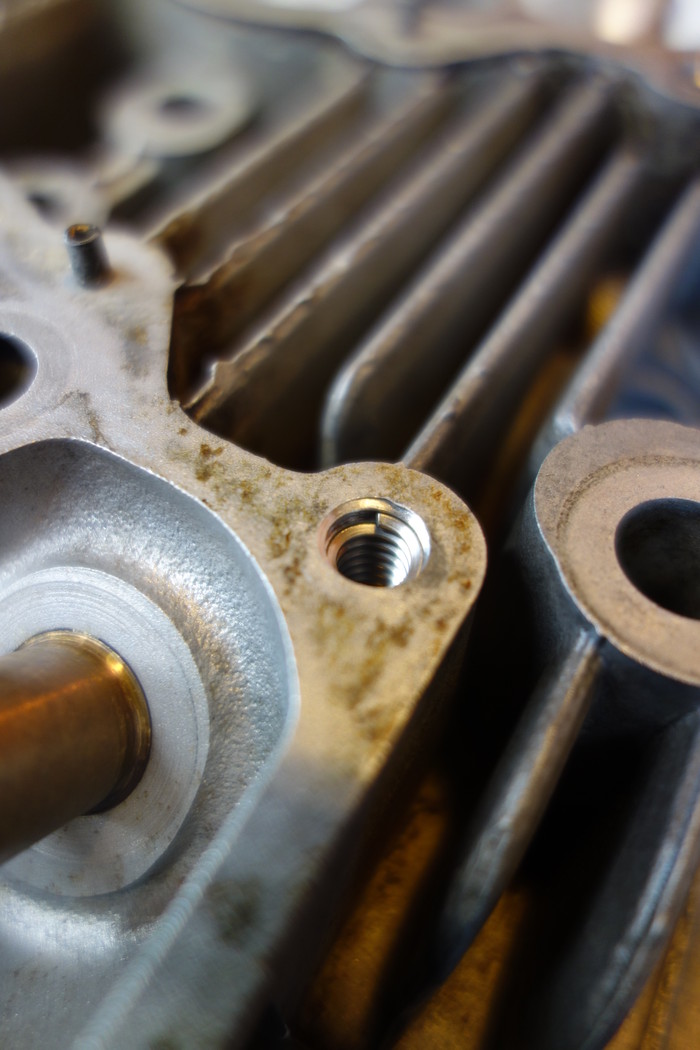

なめてしまっているタイミング側はヘリサート処理。

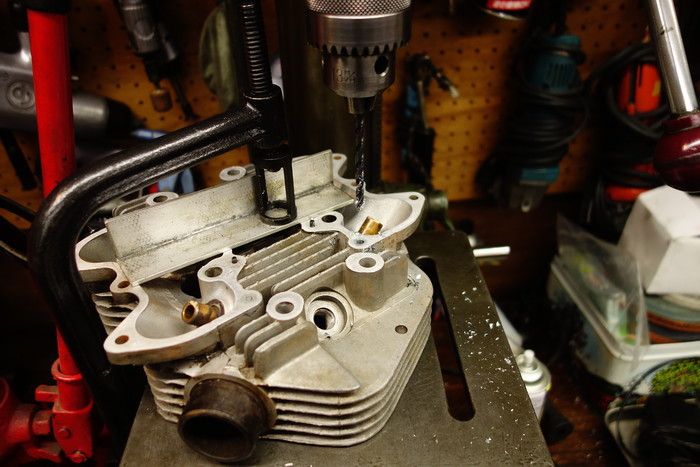

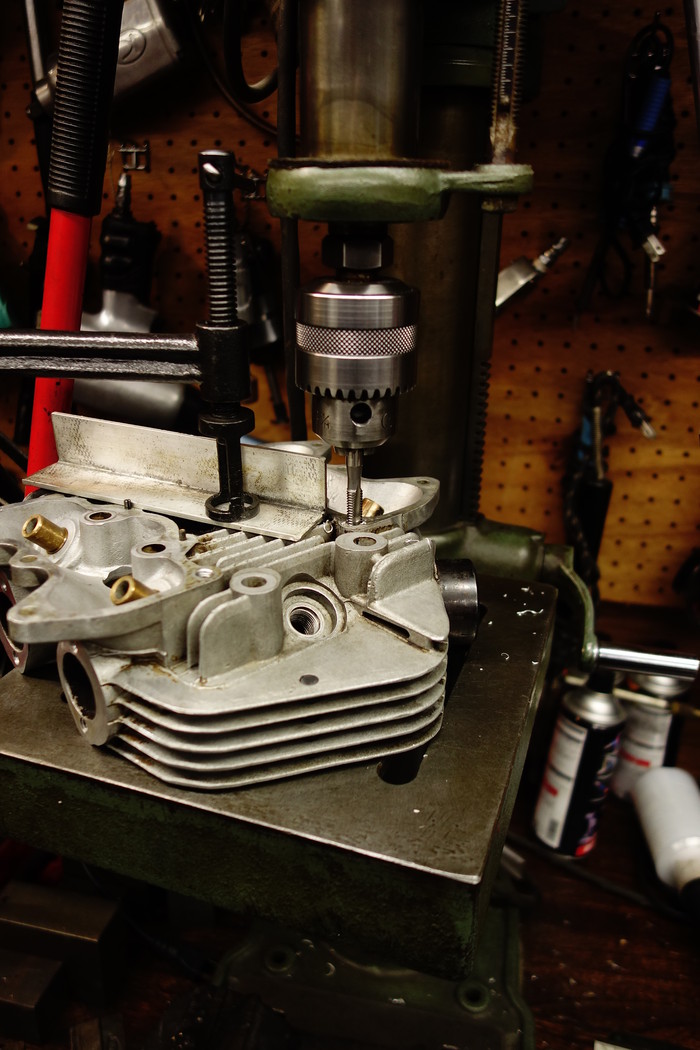

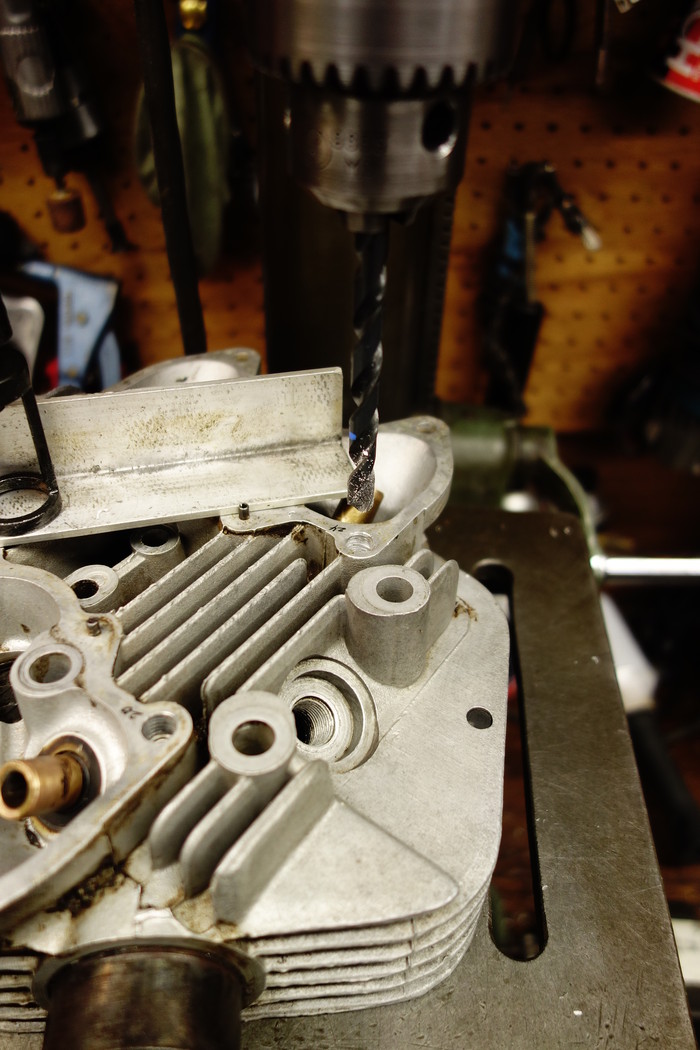

ボール盤にヘッドをセットし下穴を開け専用タップでねじ切り、コイル注入。
以前は1Dのコイルが入っていましたが、今回は1.5Dの長めのコイルを入れました。
ちなみにネジサイズは1/4”-20山UNCです。




コイルが抜けてしまっていたD側は残っているねじ山をドリルでもみ、ウエルド君(アルミロウ)で穴を埋めます。

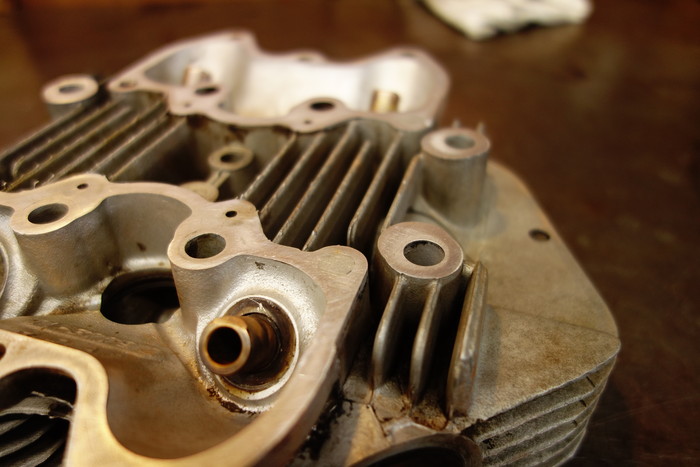

T140はロッカーボックスに位置決めのピンが入っていますのでピンを抜き面研。

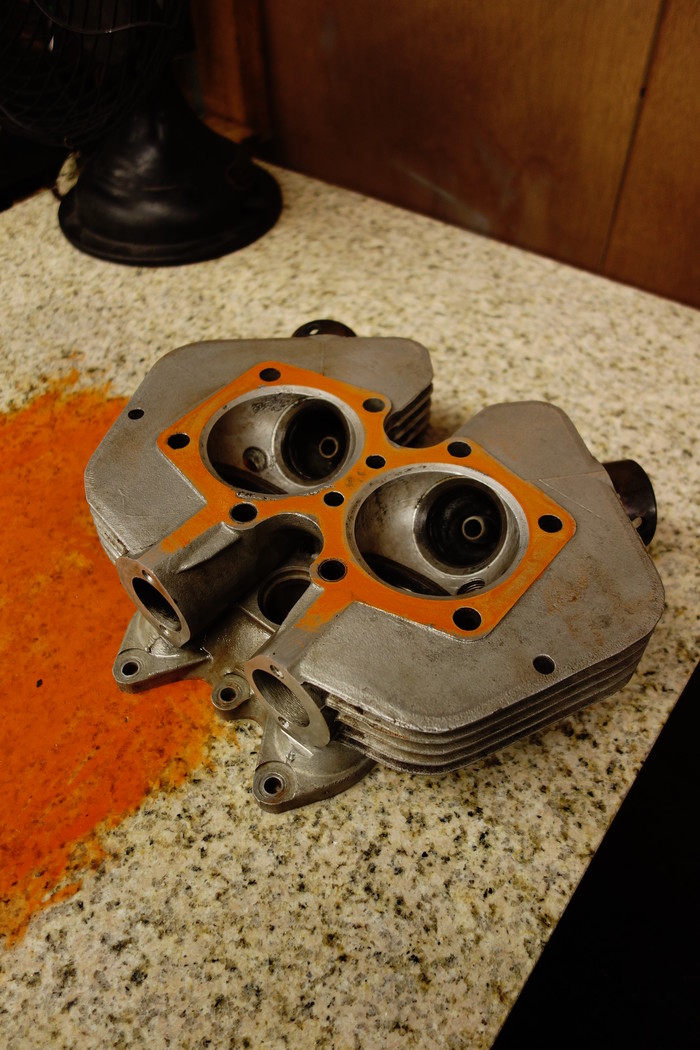

ついでにシリンダー面側も研磨。

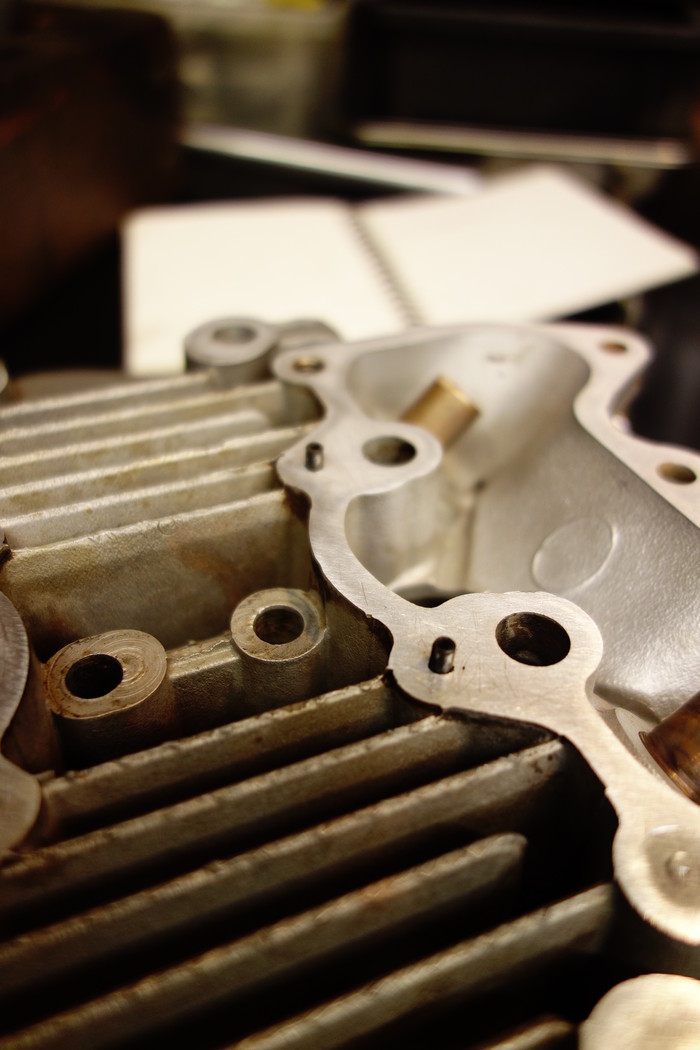

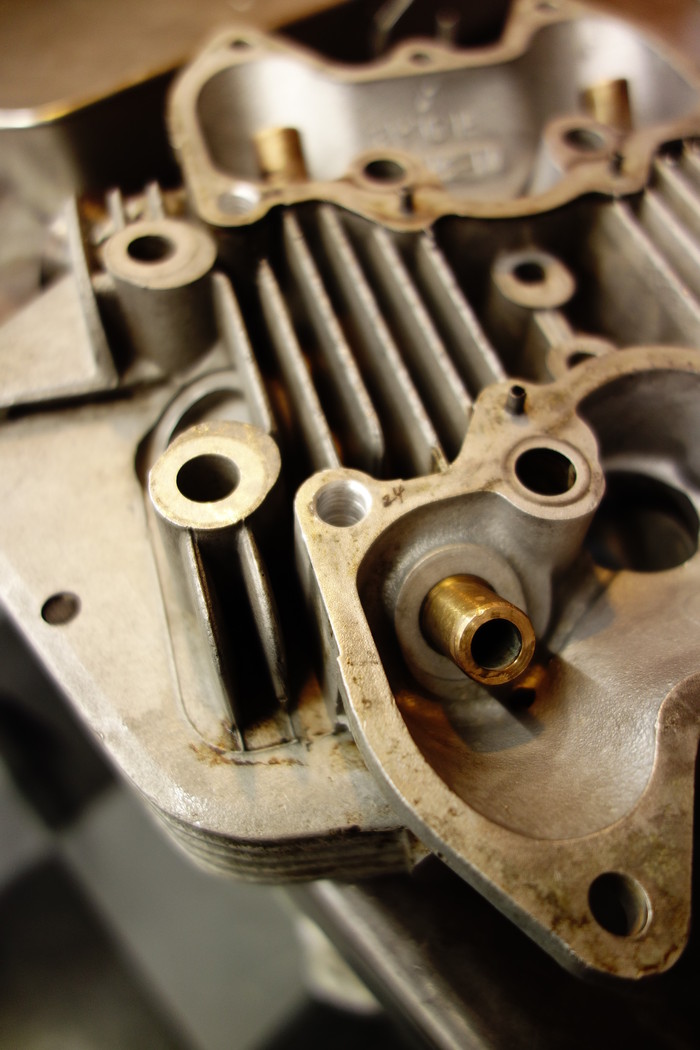

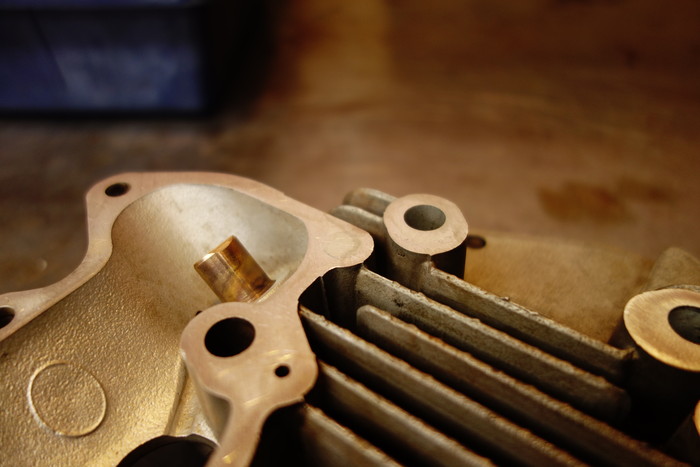

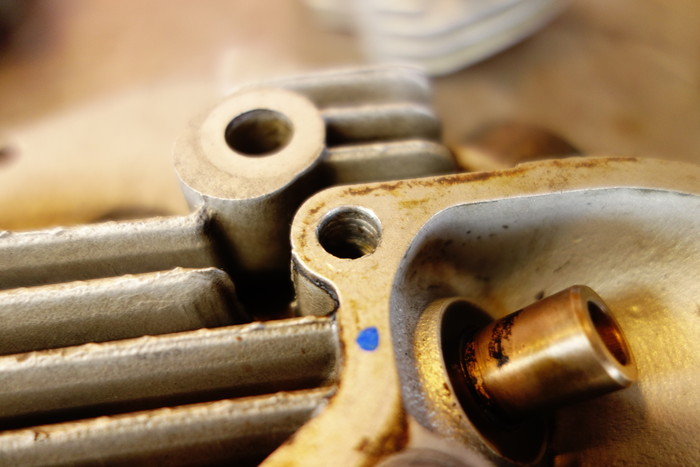

穴埋め、研磨した穴はこんな感じ。しっかり埋まっています。

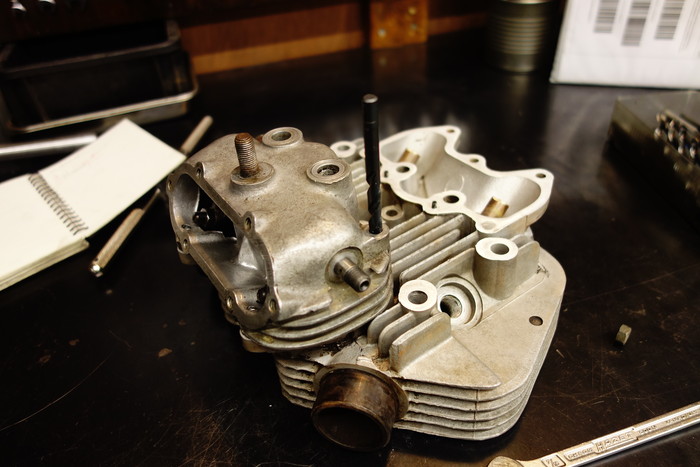

ピンを付け直し、ロッカーボックスを仮組みして位置決め。
ロッカーボックスボルト穴にぴったりのボルトを使い穴位置決め。

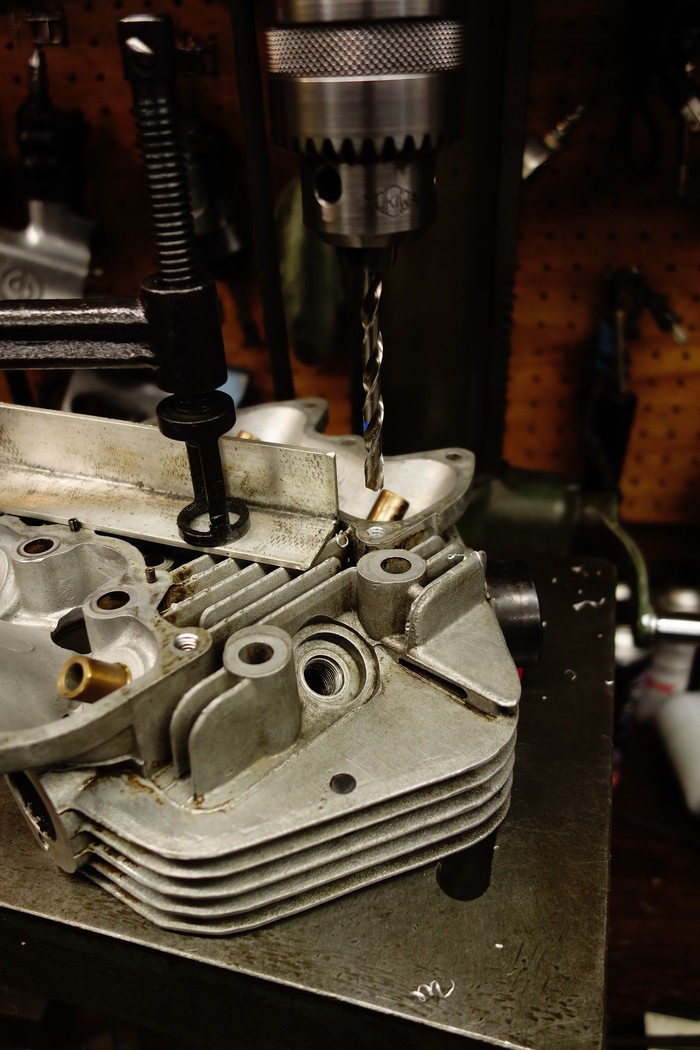

それぞれ位置決めした位置でヘッドをセットし下穴、タップをたてD側の螺子修正もO.Kです。

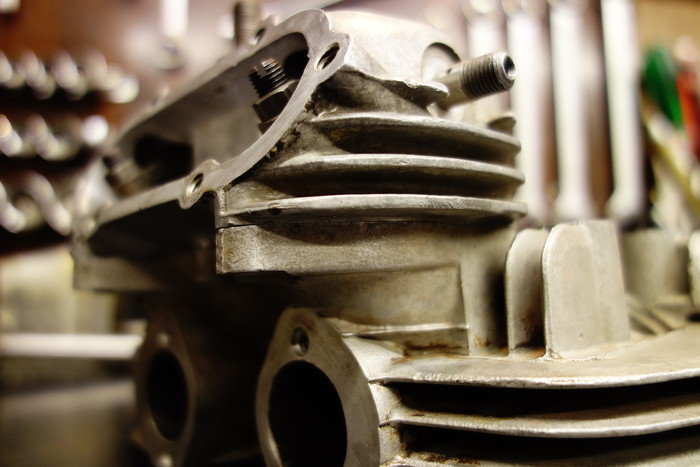

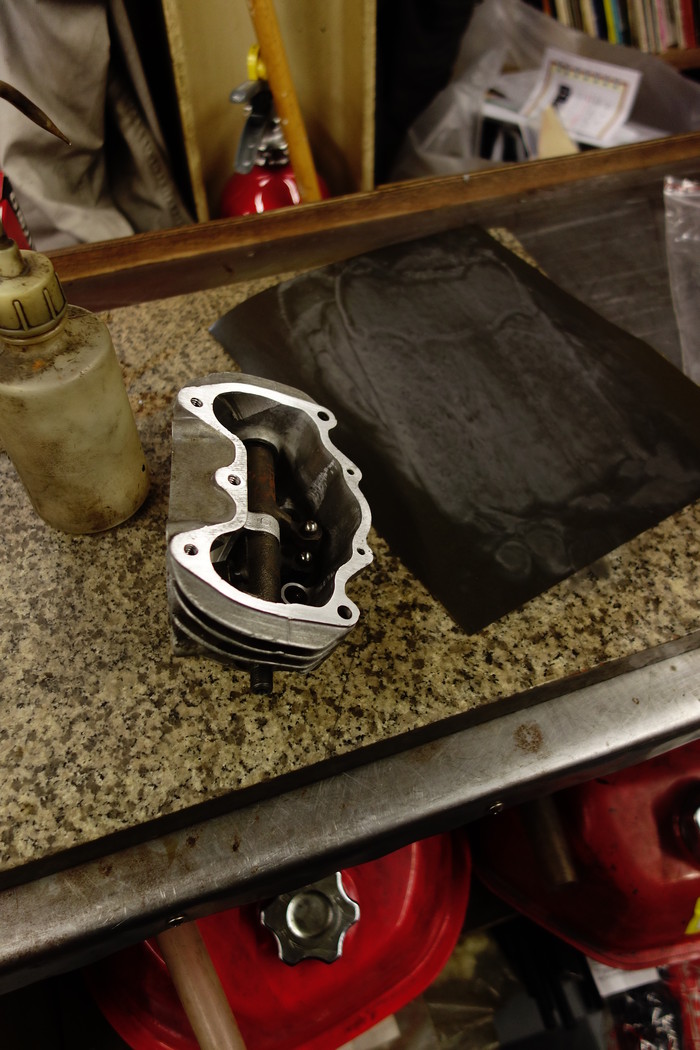

ロッカーボックッスのスタッドボルトも抜き、螺子修正と面研。
ヘッドとロッカーボックスの面あたりもよさそうです。
というわけで螺子修正終了です。
