1946WR750 スプリンガーフォーク

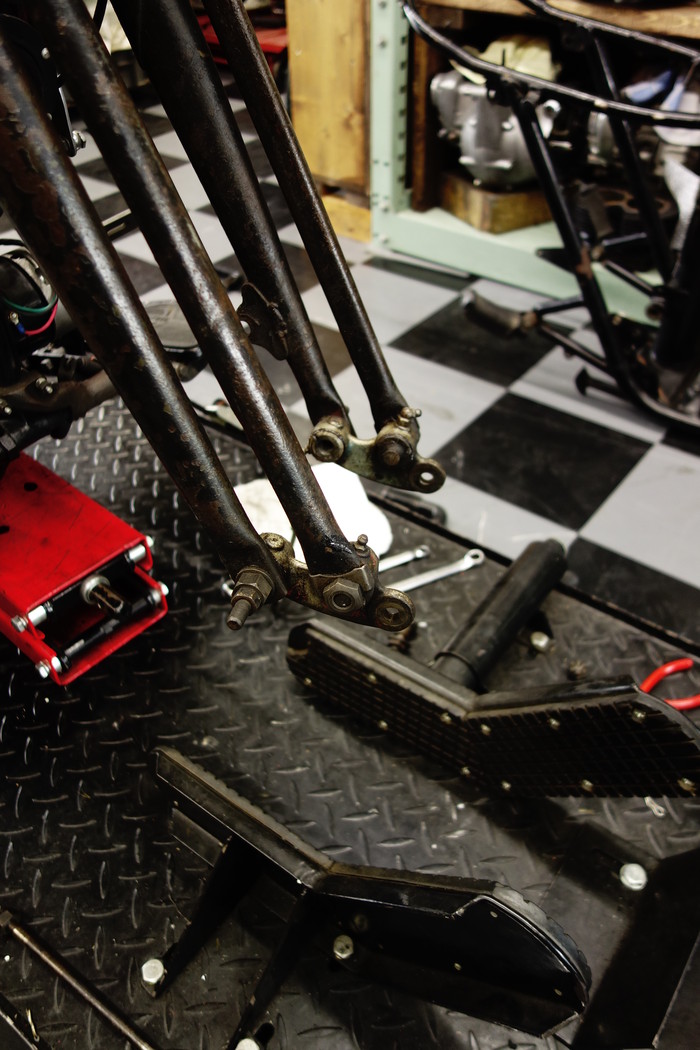

今日はMさんのWRスプリンガーフォークのお話。
ロッカーアームブッシュは以前に交換済み。

1946WR750 スプリンガーフォーク_a0248662_1655845.jpg
1946WR750 スプリンガーフォーク_a0248662_1661477.jpg

1946WR750 スプリンガーフォーク_a0248662_1664328.jpg

1946WR750 スプリンガーフォーク_a0248662_1662618.jpg

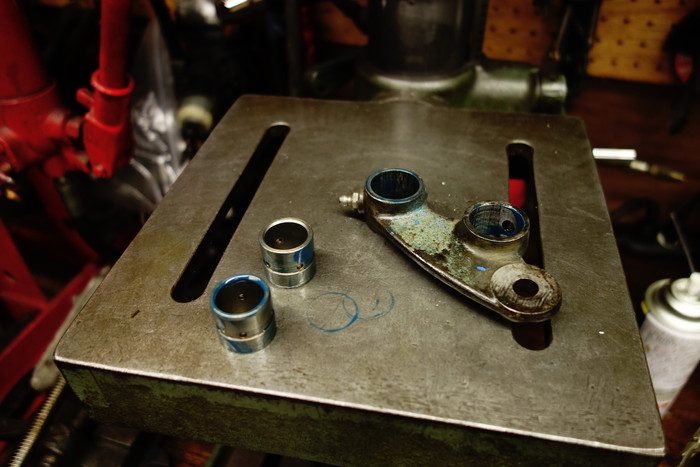

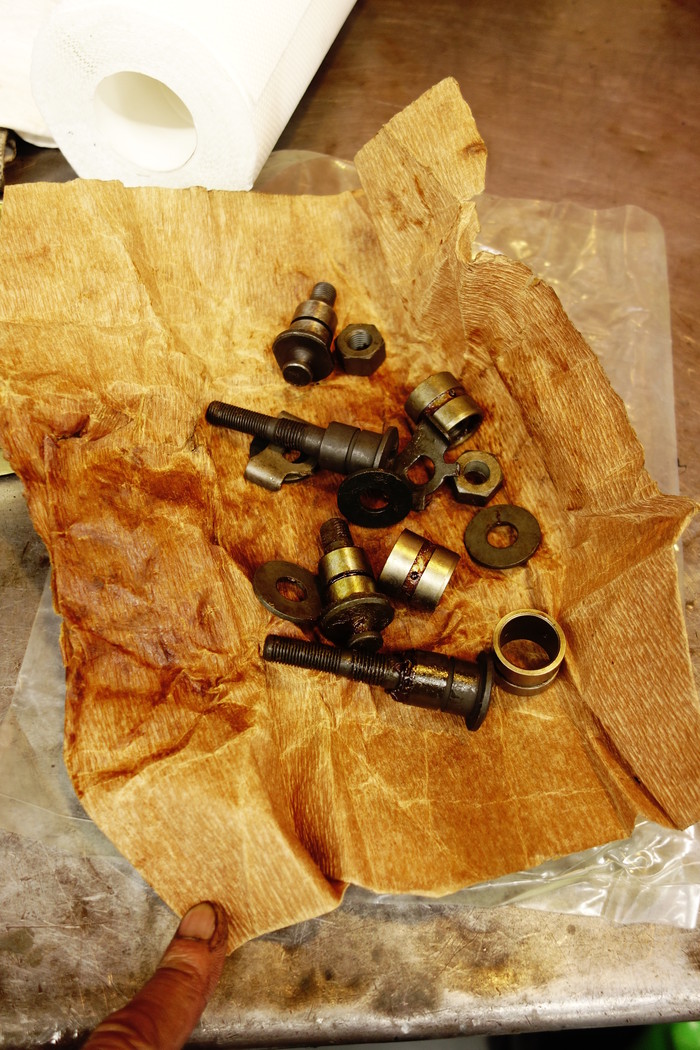

分解しそれぞれ清掃。
ブッシュ、スピンドルともに部分的に磨耗していますので、ブッシュ・スピンドル交換。

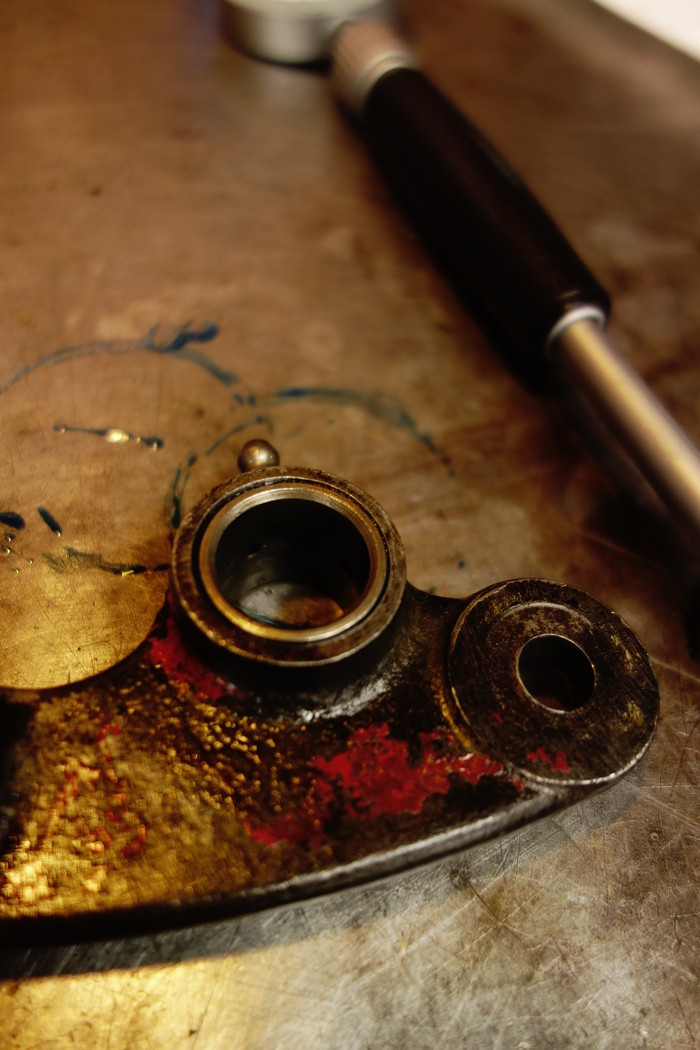

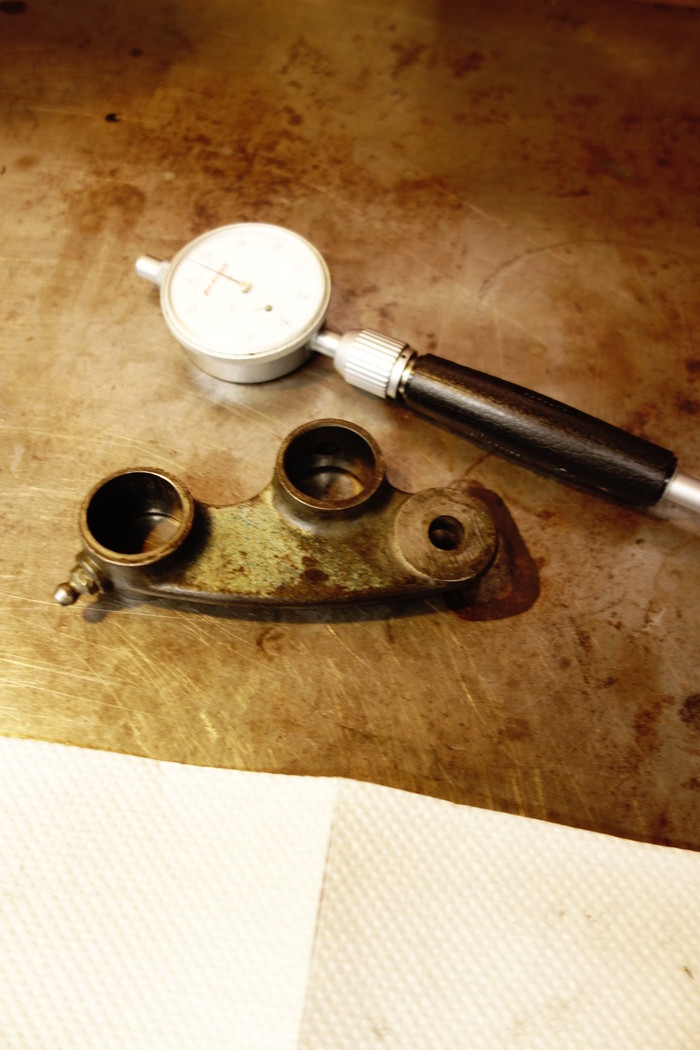

ブッシュを抜き取り、ロッカーアーム側のブッシュ圧入部計測。
楕円・磨耗無くSTDサイズのブッシュでいけます。




1946WR750 スプリンガーフォーク_a0248662_1665819.jpg
1946WR750 スプリンガーフォーク_a0248662_1671223.jpg
1946WR750 スプリンガーフォーク_a0248662_1672589.jpg

スピンドル・ブッシュはすでにMさんがNOSものを入手済みで、ブッシュ圧入し取り付けO.K。



1946WR750 スプリンガーフォーク_a0248662_1674191.jpg
1946WR750 スプリンガーフォーク_a0248662_1675230.jpg
1946WR750 スプリンガーフォーク_a0248662_168437.jpg

でここからが本題です。

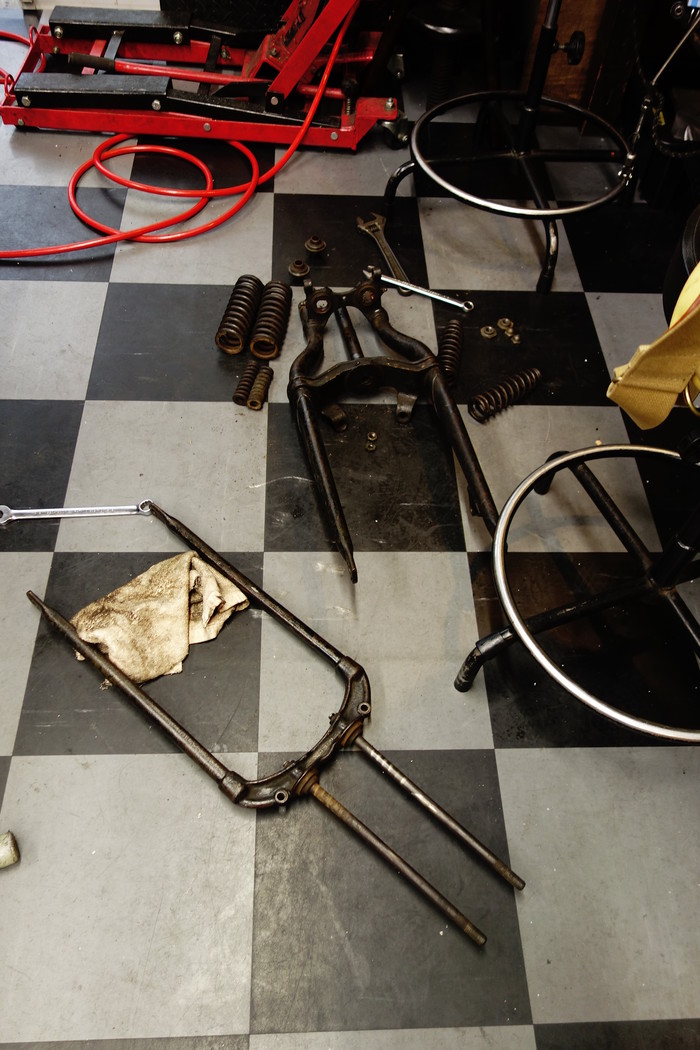

スプリング交換のためスプリンガーフォークを分解したのですが、そんな簡単なもんじゃない。というお話。

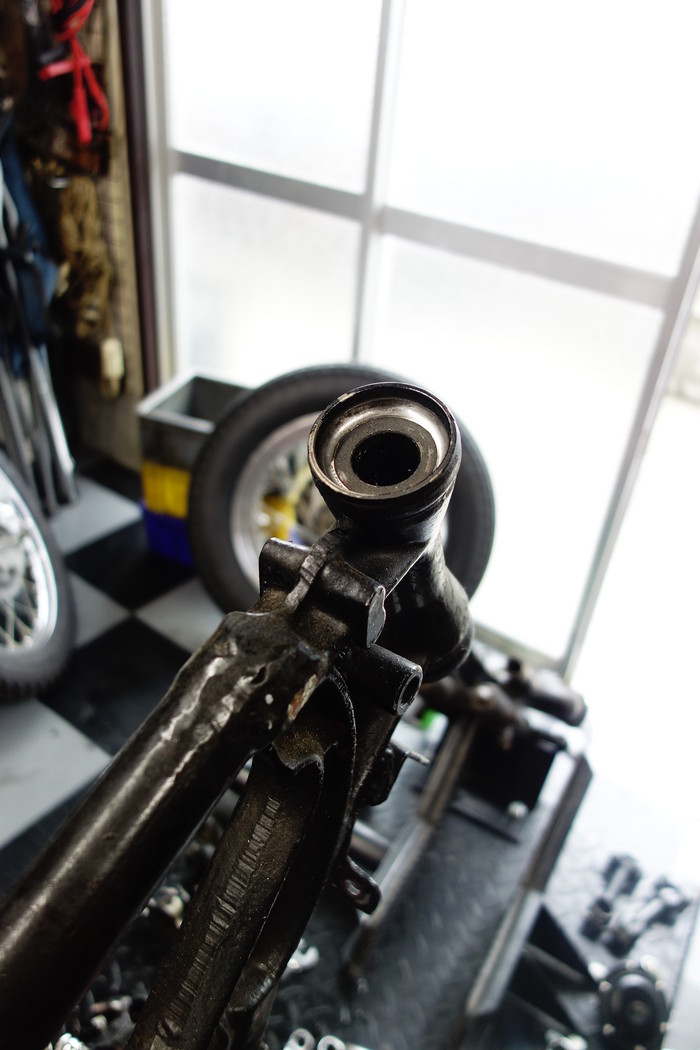

ネックベアリングカップは問題なく、このまま使えます。
ベアリングはせっかくなので新品に交換。



1946WR750 スプリンガーフォーク_a0248662_168229.jpg
1946WR750 スプリンガーフォーク_a0248662_1683373.jpg

1946WR750 スプリンガーフォーク_a0248662_1685327.jpg

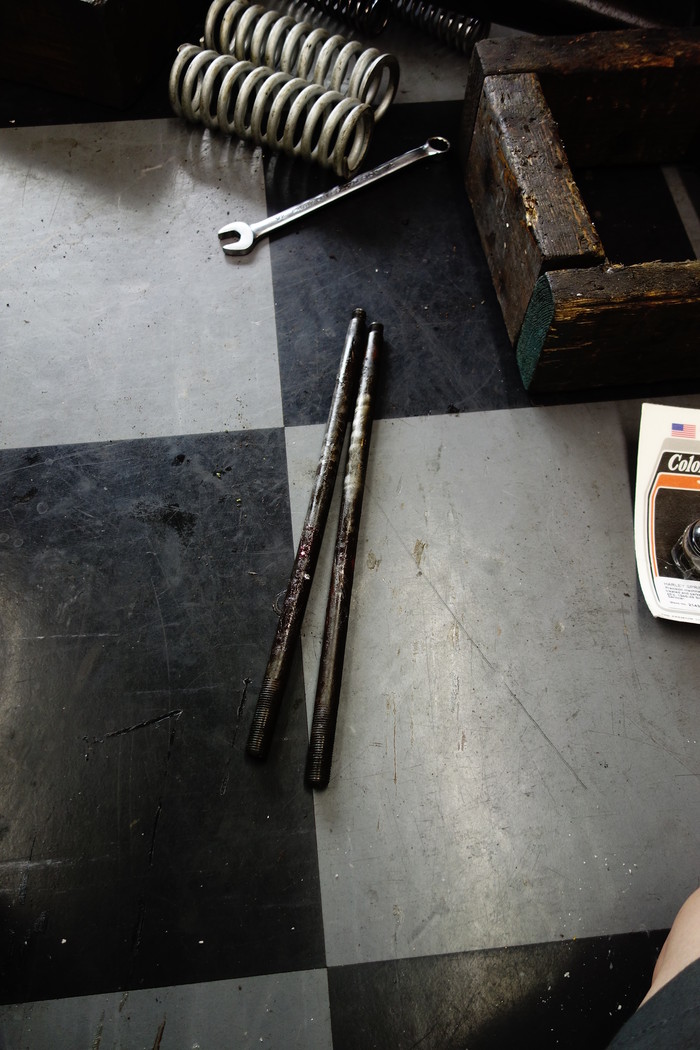

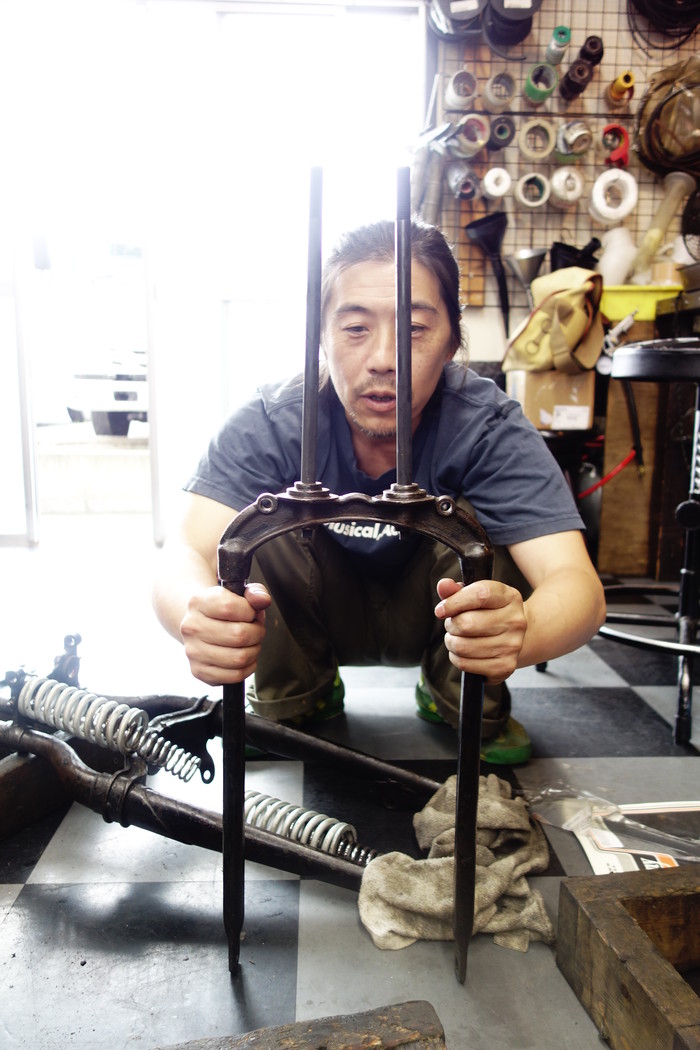

リジットフォークにテーパー圧入されているスプリングロッドですが、ずいぶんひん曲がっています。
新品のスプリングロッドを入れてみると、明らかにハの字になっています。
これではスプリングフォーク側のスプリングロッドブッシングの受け部に通りません。

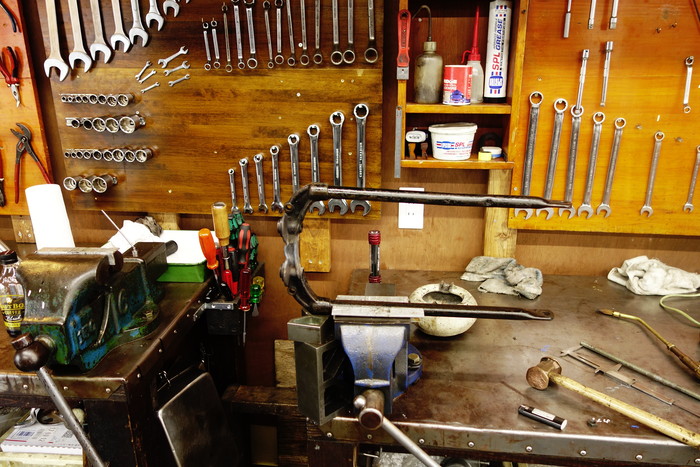

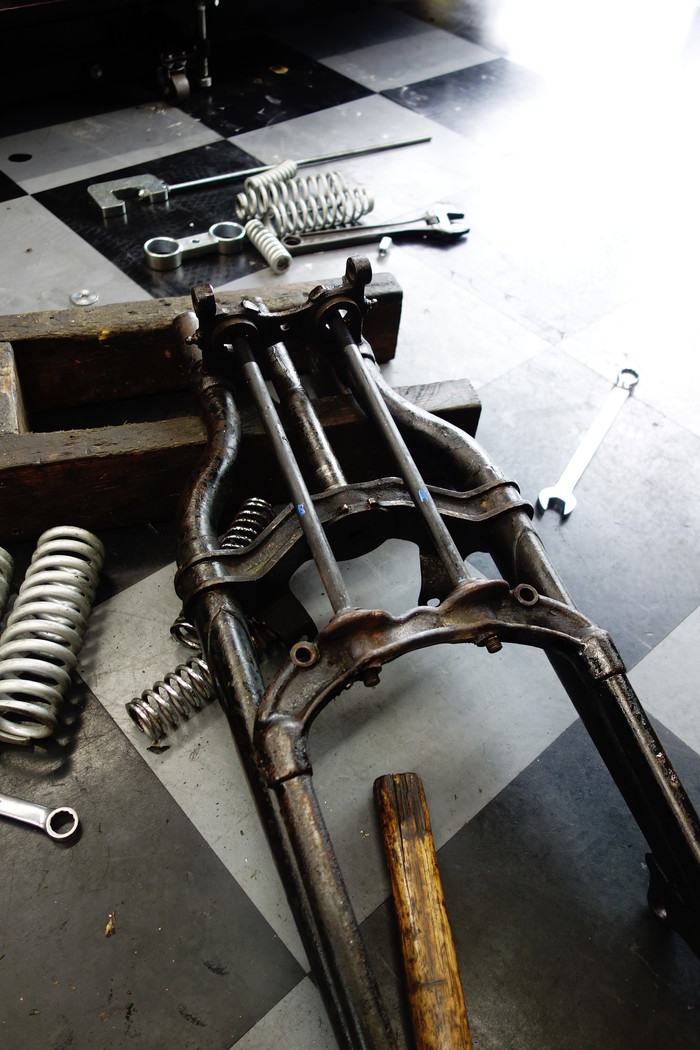

ロッカーマウント部を見てみても、スプリングフォーク側のロッカーマウント部より広がっていましたので、リジットフォーク自体がハの字に広がっています。

リジットフォークが曲がってしまい、スプリングロッドが入らなくなってしまったのでロッドを曲げたと思われます。

1946WR750 スプリンガーフォーク_a0248662_1691264.jpg
1946WR750 スプリンガーフォーク_a0248662_1692465.jpg

1946WR750 スプリンガーフォーク_a0248662_16101064.jpg

というわけで、リジットフォークの鋳物の部分が曲がっているようなので、熱をかけ修正。
左右ロッドは真っ直ぐになり、ロッドブッシングマウント部にもすんなり入るようになりました。



1946WR750 スプリンガーフォーク_a0248662_16102555.jpg
1946WR750 スプリンガーフォーク_a0248662_16105080.jpg
1946WR750 スプリンガーフォーク_a0248662_161117.jpg

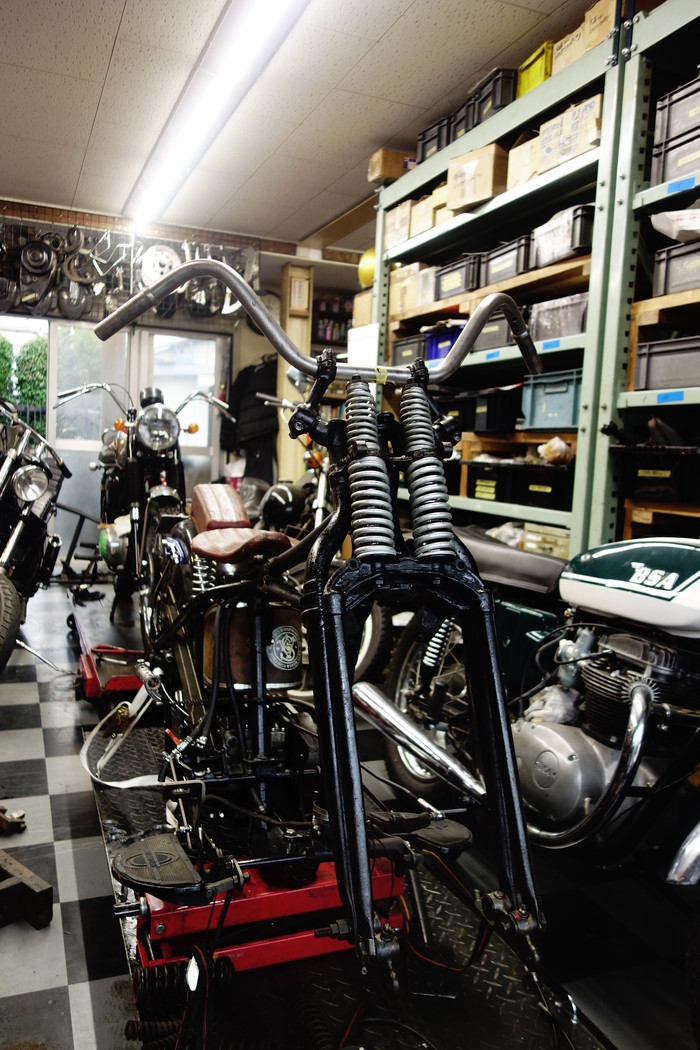

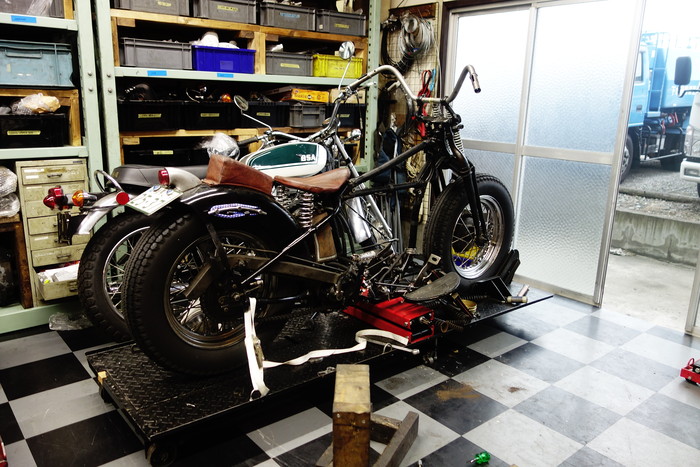

というわけで、スプリングを付けない状態で一旦ロッカーアームを取り付け、ロッカーアームの動きをチェックし問題なし、でスプリング取り付け本組みです。
ついでに、ハンドル交換をし動かせるようにホイール取り付け。
ホイール周りは18”に交換予定ですので、また改めてホイールベアリング、ブレーキ周りはチェックします。
