2017年 03月 22日

月曜日の授業風景


1939EL1000





Wさんのナックルヘッド
先日先日オープンロッカー化したヘッドを載せエンジン始動。
懸念していたロッカーに圧送されるオイルの漏れっぷりはF・EXは大分漏れます。
もちろんオイルは行かなくてはいけないし、オープンなので漏れるのは当たり前。
しかしながら多少はこのあたりをコントロールしたい。

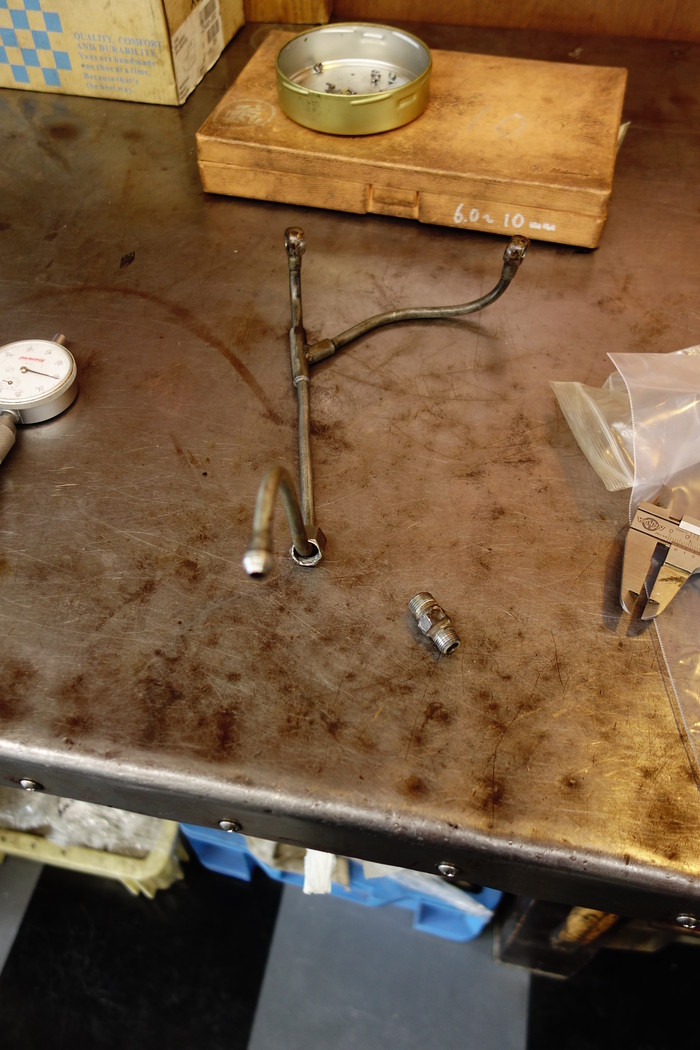

というわけで実験的にヘッド側に行くオイルラインにJETを製作し取り付け、エンジン始動。




残念ながらオイルの行きっぷりはそんなに変わらずロッカーアームエンド部から漏れてきます・・・。

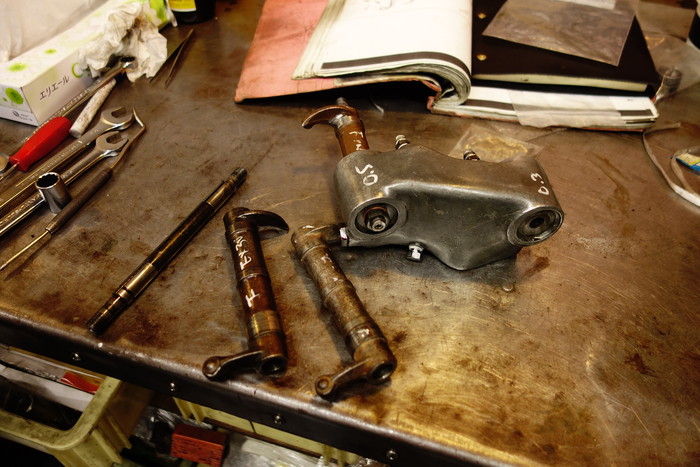

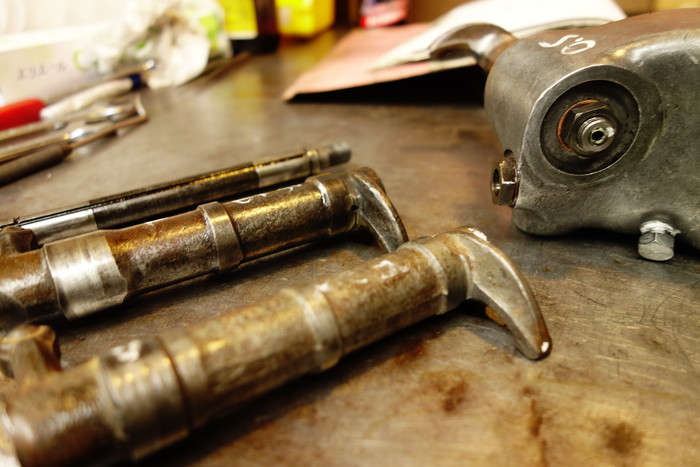

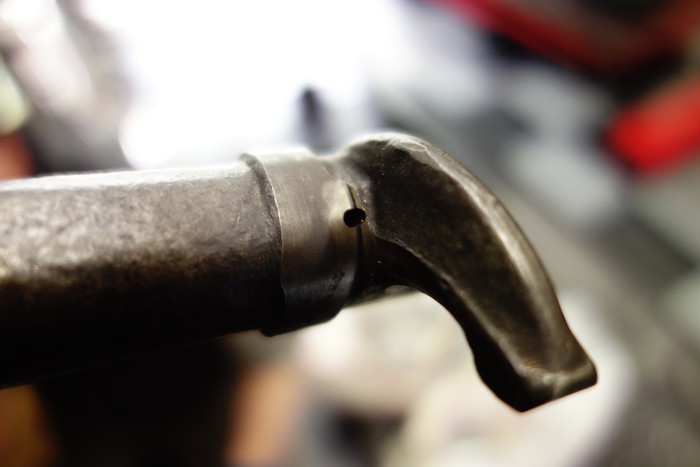

今回使っているロッカーアームは40年代のもので、Wさん所有の30年代のロッカーアームにはアーム横に2mm程度のオイルラインが開いています。
オイル量をコントロールするのなかなか難しいと判断し、圧送されたオイルがカップ側に逃げるように、30年代のロッカーアームを付け実験。

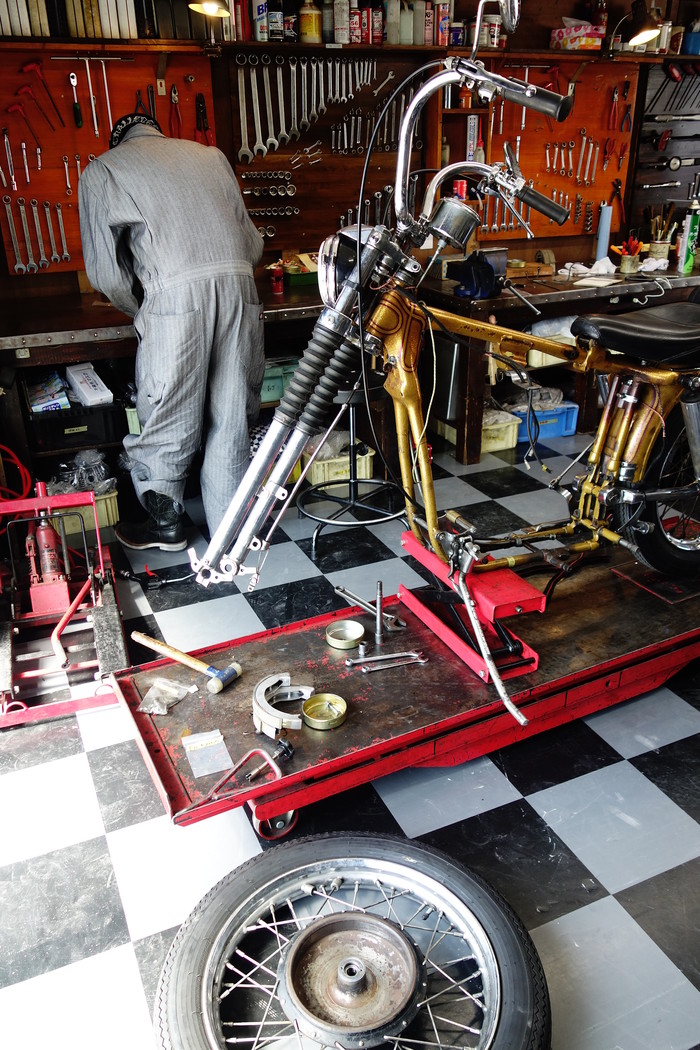

1964XLCH900



S君のアイアンスポーツ

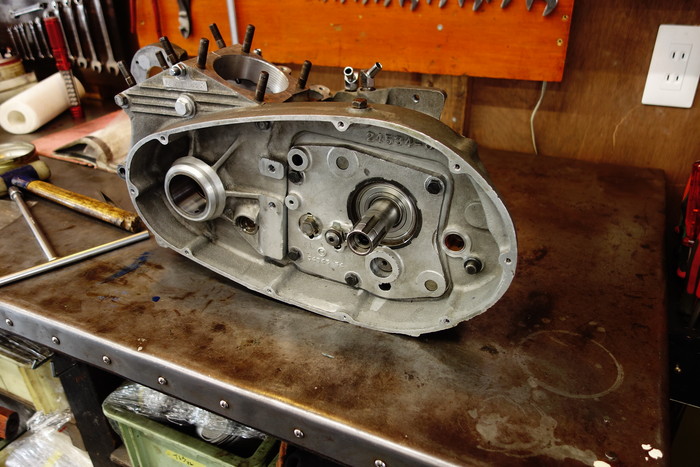

T/Mのシフターフォーク選択、メインシャフと、カウンターシャフトそれぞれのスラスト調整が終わり仮組みして、ギアチェンジチェック。
問題なくO.K。

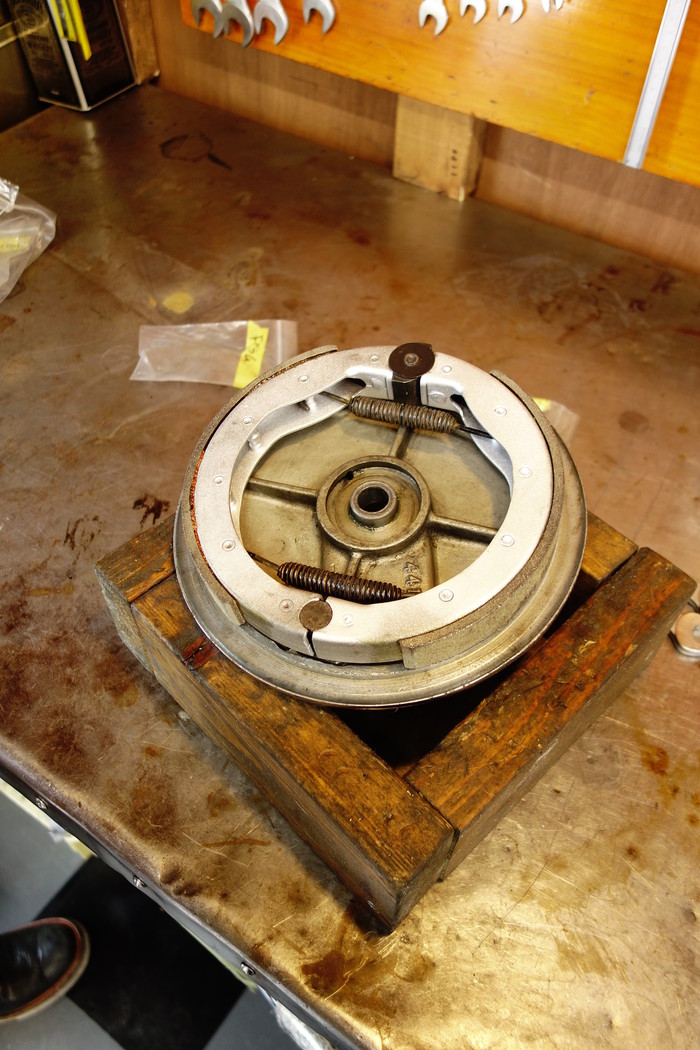

フロント・リアともにブレーキライニングを張替え、あたりっぷりチェック&擦り合わせ調整。
このブレーキの作業、地味な割りに体力も使い大変です。






月曜日は祝日ということで、引越し作業を手伝ってもらった卒業生たちがなんやかんやと。

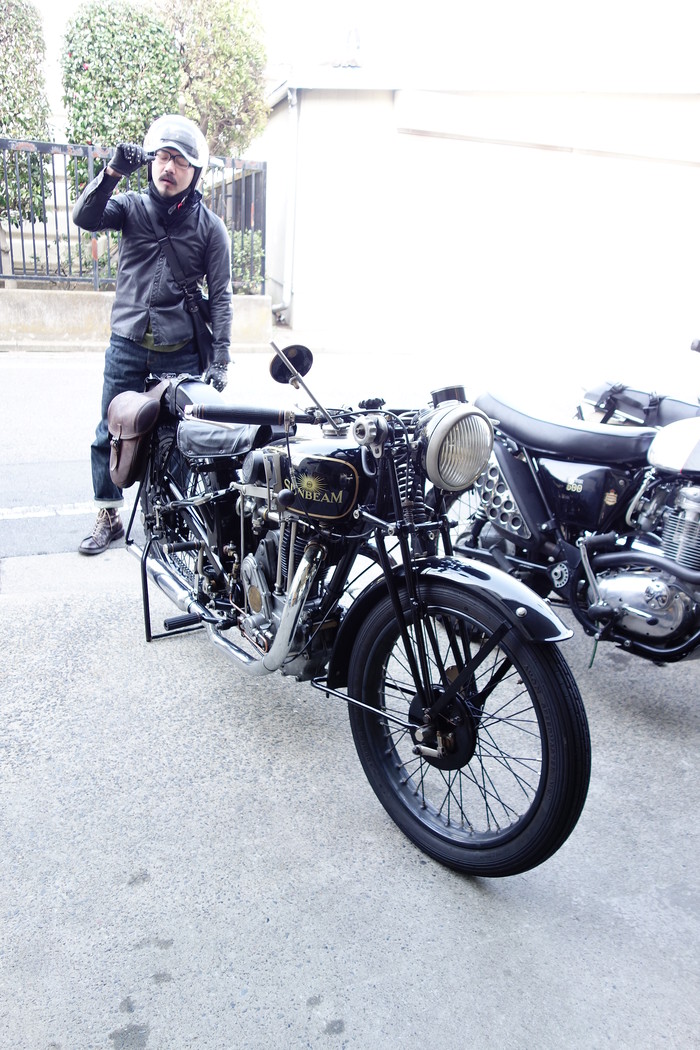

Mくんのサンビームさんはバルブスプリングをコイルスプリング化した後、問題なさそう。

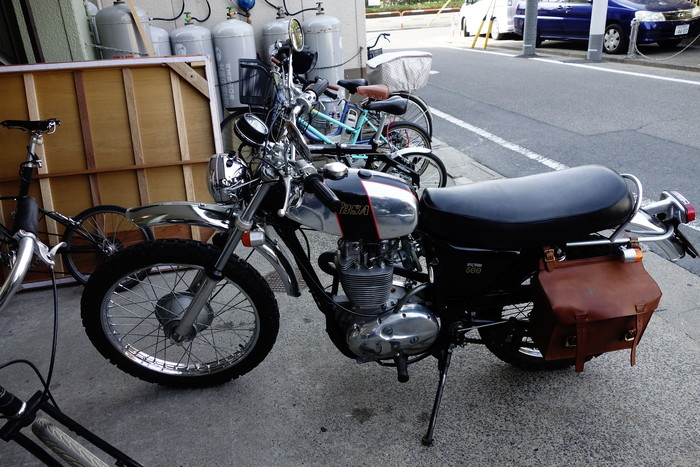

SさんのトラヴィスものBSA B50は非常に綺麗でな。
