2017年 03月 14日

日曜・月曜日の授業風景


1951TRIUMPH T100



Hさんのトライアンフ T100は車体周りの分解作業。
初めてやる車両なので、写真を撮りまくりながらパーツの位置を確認しつつ分解。
フロントフォークダンパーマウントボルトなどなめてスパナがかからなく、マイナス切り抜き取ったり、マウントボルトたちは錆びていたりと大分ねじ交換は必要ですね。
とにかく一旦清掃し各部チェックです。







1980FLH1340




Tさんのショベルヘッド
前回やったクラッチハウジングの交換後プライマリー周りは問題ないようです。
今回はT/Mフィラーボルトのカバー側ねじ山が終了したようなので、キックカバー交換です。
スタータークランクシャフトのスラストが大分あったのでシム調整ですがシムをキックカバー内側、外側と組み位置によってスタータークランクギアの位置が変わり、クランクギアのカムプレートのかかりっぷり変わりますので、シム位置を変え何回か仮組みをして組み付け。
無事交換終了。







日曜は馴染みの顔ぶれがなんやかんやと。









1939EL1000

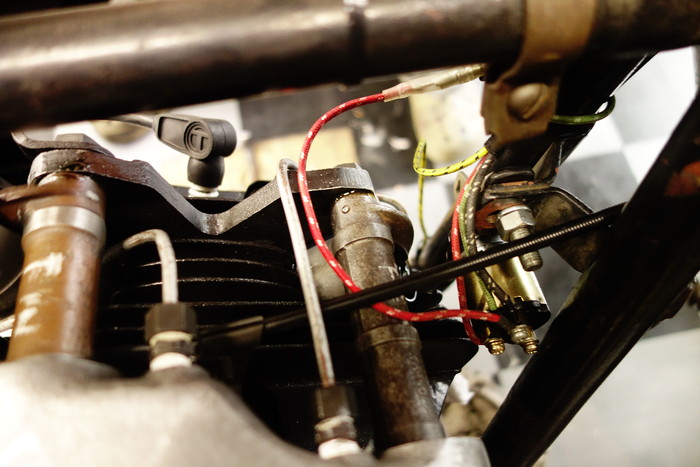

オープンロッカー計画中だったWさんのナックルヘッド
ヘッド組みつけエンジン始動。相変わらずメカノイズの少ないエンジンです。
オープンロッカーため、ヘッドに圧送されるオイルの量をコントロールしないとヘッド周りがオイル塗れになります。このあたりをまだまだ考察しなければ。
という訳で、このあたりの詳しいお話はまた次回。









1964XLCH900








S君のアイアンスポーツ

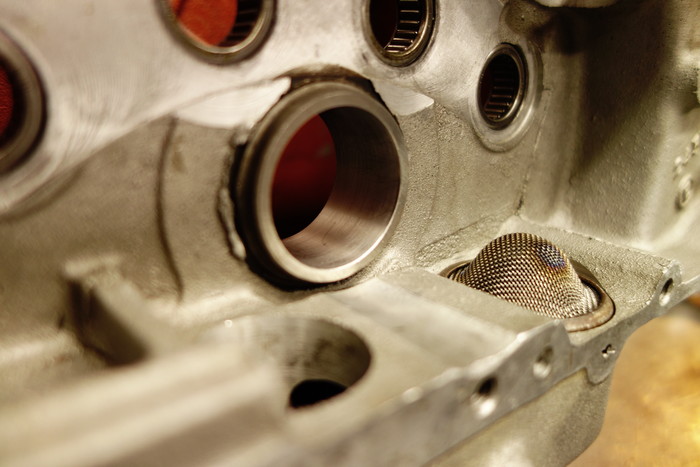

ピニオンブッシュ製作しダウエルピン穴加工。
ピニオンシャフトベアリングレースラッピング用の冶具を製作しレースラッピング。
ラッピング後、冶具とラッピングロッドを使いピニオンブッシュラッピング。
少々細くなったピニオンシャフトのブッシュとの摺動部に合わせピニオンブッシュを製作していますので、専用リーマーが使えません。

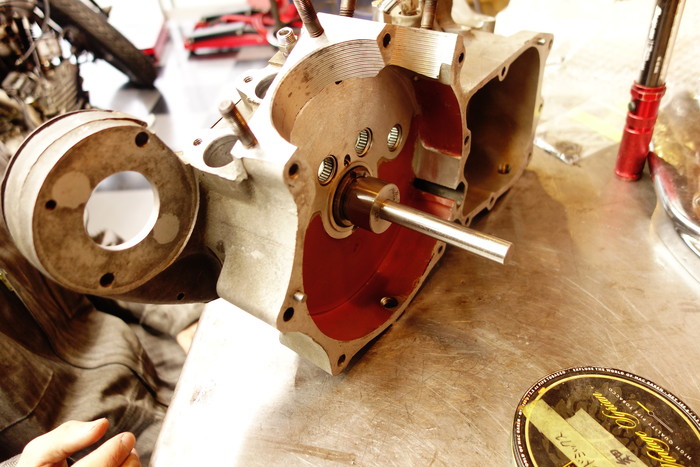

タイミング側ケース、カムカバー、ピニオンシャフトを組みクルクルチェックし問題なし。
問題は新品ピニオンギア。こいつに引っかかりがあります・・・。
という訳でギア合わせは次回。
