2017年 06月 30日

1970XLH900 エンジン腰下搭載・シリンダー、シリンダーヘッド取り付け

先日に引き続き、今日もTさんのアイアンヘッドのお話。

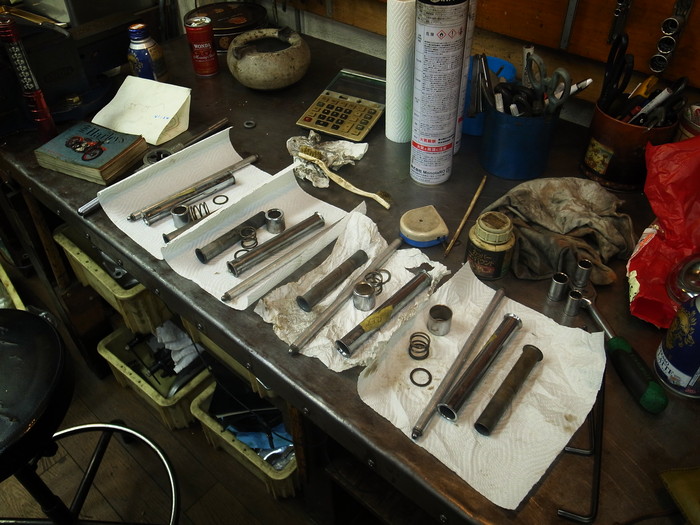

タイミングギア周りの調整ごとは終わっています。ガタがあったタペットガイドはJIMS製のものに交換。
圧入し取り付けると、動きが少々渋くなったのでホーニングし取り付け。





スプロケットシャフトベアリングシールを取り付け、フレームに搭載準備。

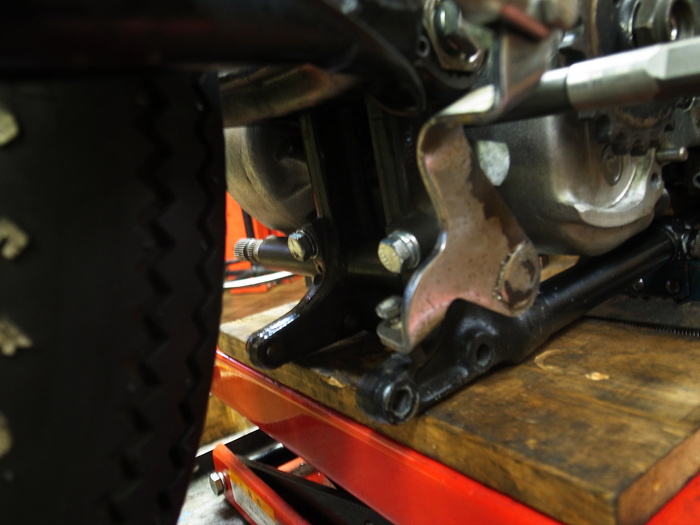

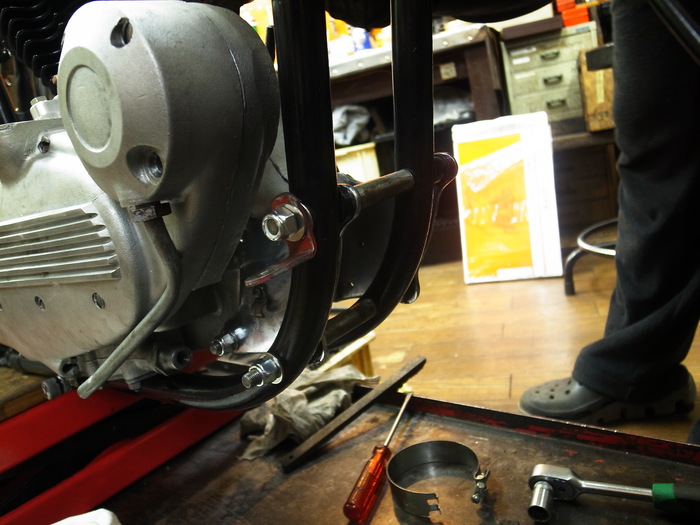

エンジンリア側のエンジンハンガーから取り付け、位置決めし、フロント側エンジンマウントプレート取り付け。

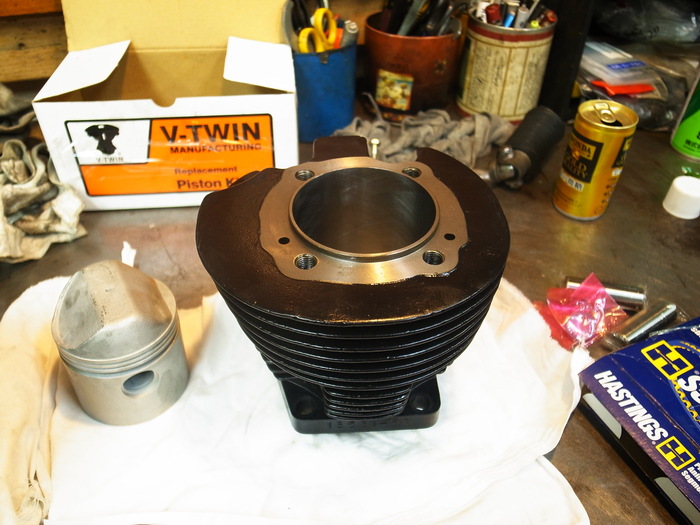

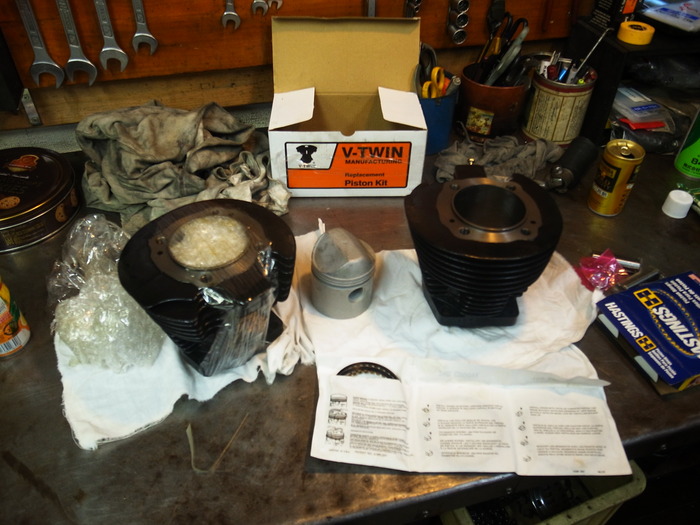

塗装済みのシリンダーはボーリング加工、上面・下面の面研済み。

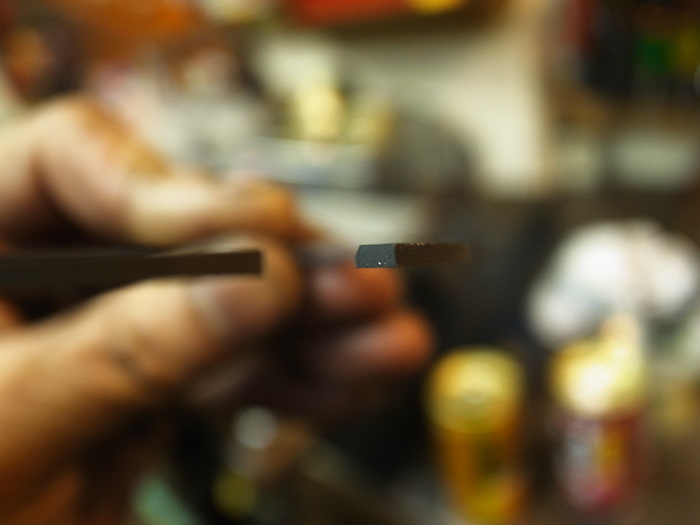

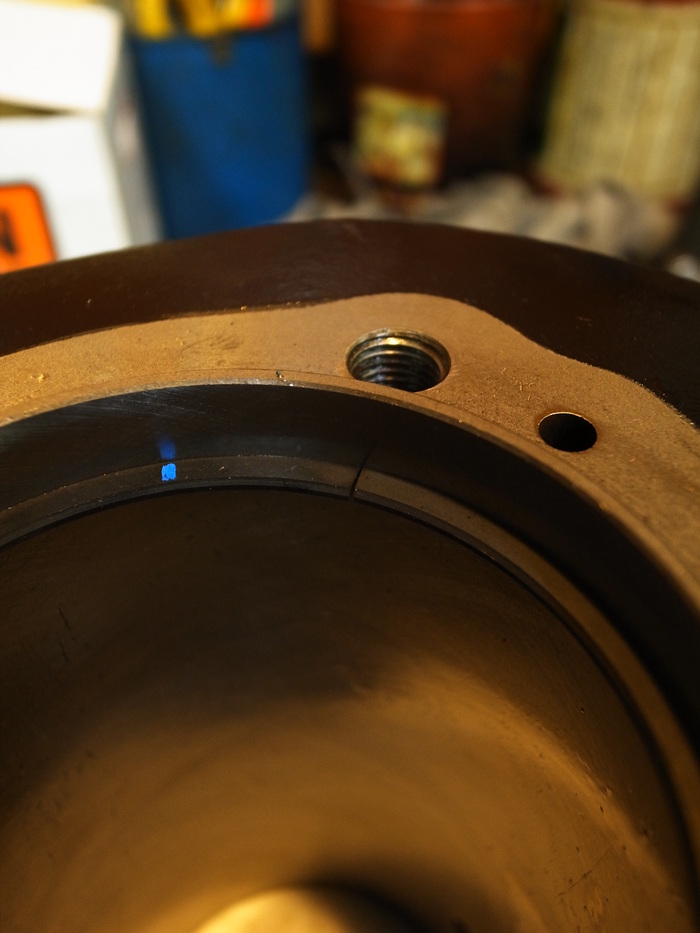

ピストンリングギャップ、リングクリアランスをチェックし取り付け。

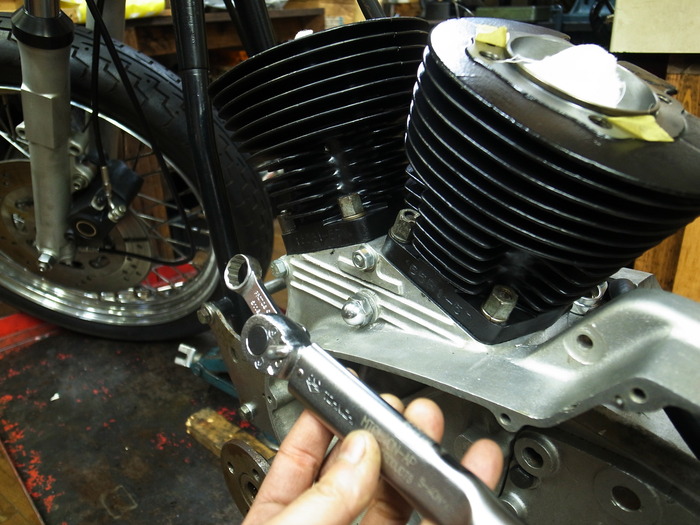

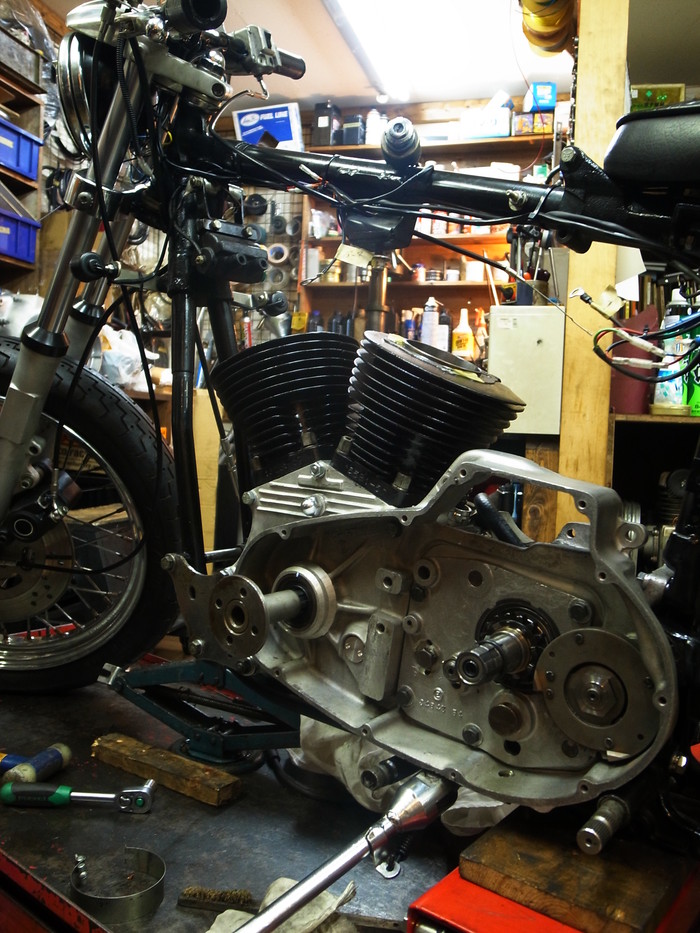

シリンダーベースナットをトルク管理しシリンダー取り付け。


シリンダーヘッド面は歪みが酷く、フライスでの面研済み。




バルブのシートカットが終わっているヘッドはインナースプリングだけ取り付け、アウタースプリング取り付け長をチェックし、シム調整し取り付け長を合わせバルブスプリング組み付け。







ロッカーアームシャフトは段減りしていて、研磨での再利用も無理。
というわけでロッカーアームシャフト交換。
ロッカーアーム自体は減りは少なかったのでホーニングし再利用し組み付け。

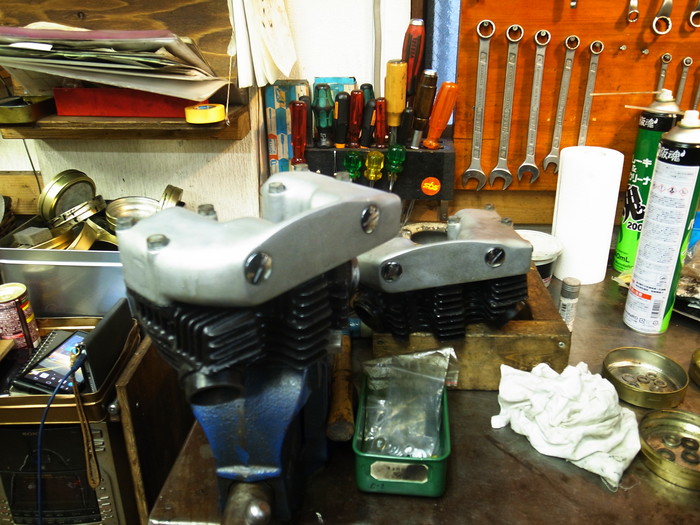

シリンダーヘッドとロッカーアームボックッスをトルク管理し組み付け。



マニホールドの角度を合わせ、シリンダーとヘッド取り付け。
ヘッドボルトもトルク管理し締め付け。



プッシュロッドは純正のアルミプッシュロッドをそのまま使い、タペット調整し取り付け。
