1970XLH900 キックスターター周り

今日はTさんのアイアンスポーツのお話。
実際には既にエンジン始動しているTさんのアイアンスポーツですが、修理内容をブロブに上げておらず・・・。卒業までにブログが追いつくか・・・ということで今日はキックスターター周りのお話。






トランスミッションを組み立てたとこらまで話は進んでいましたので、その続きキック周り。

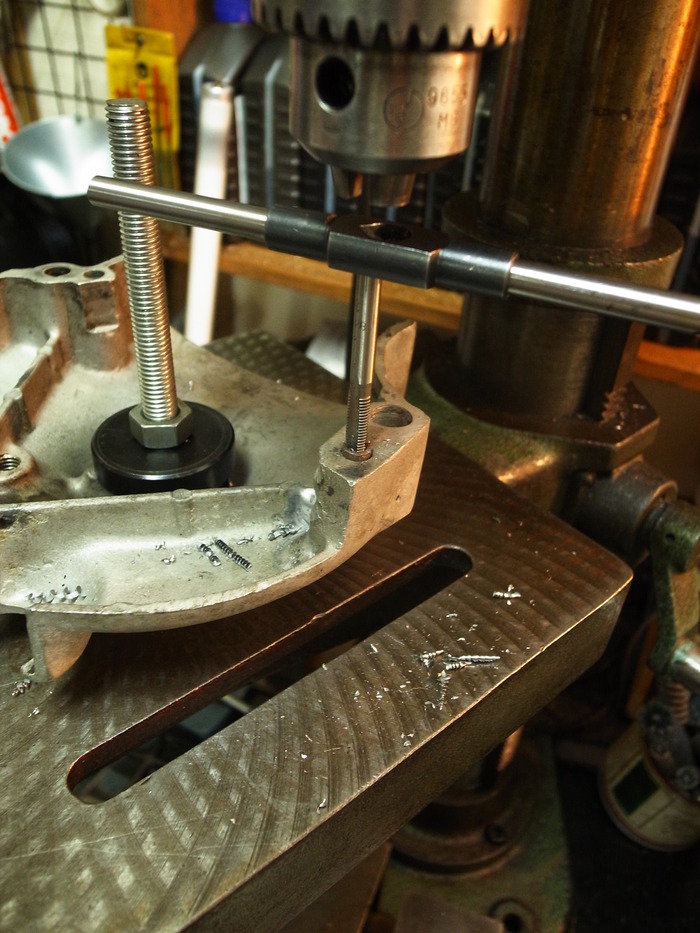

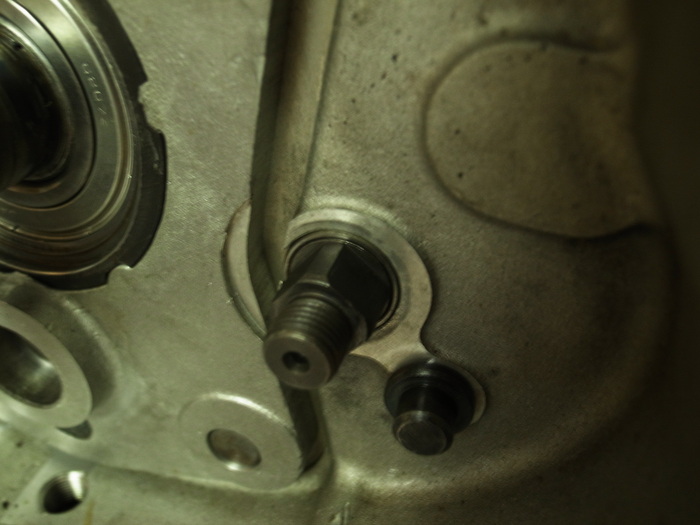

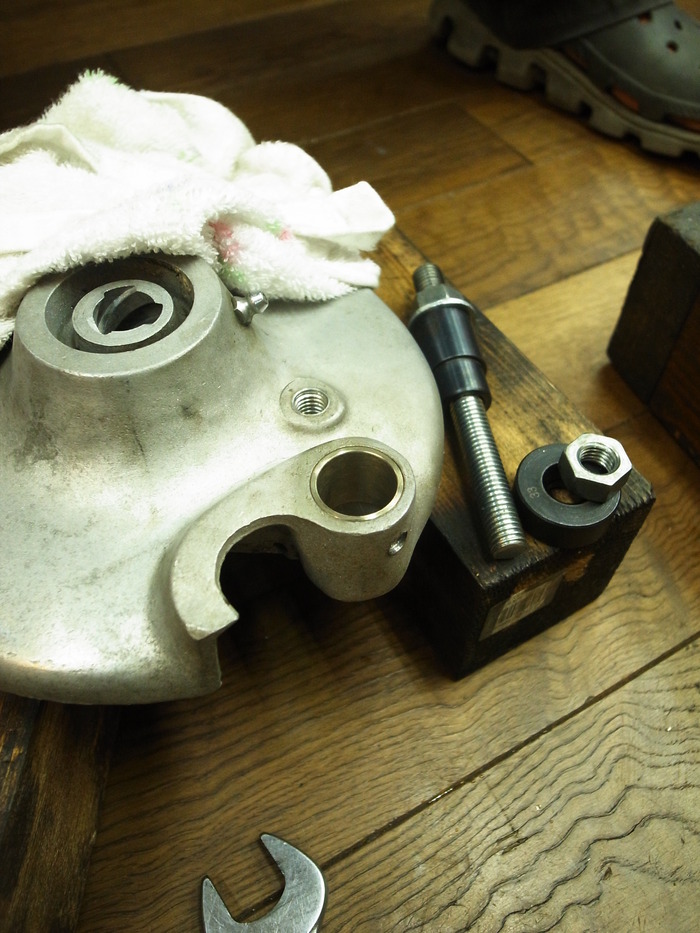

まず、スプロケットカバーの位置決めダウエルピンがカバー側に埋まっていしまっていて意味なしになっていましたので、抜き取りしいダウエルピンを圧入。

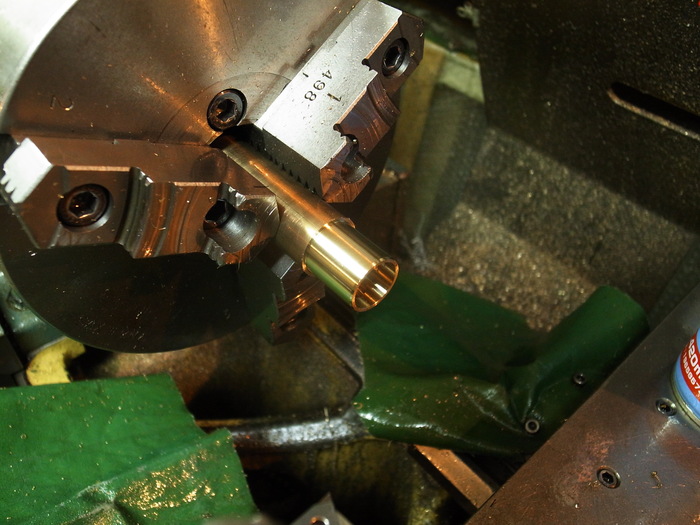

隙間が目で見えるほどガタがあったラチェトギアブッシュは抜き取り、単品製作。





クラッチハウジング側ギアと干渉しないよう、“案内部”をつくり、圧入、ホーニングしクリアランス調整しO.K。ギアにぴったりと。

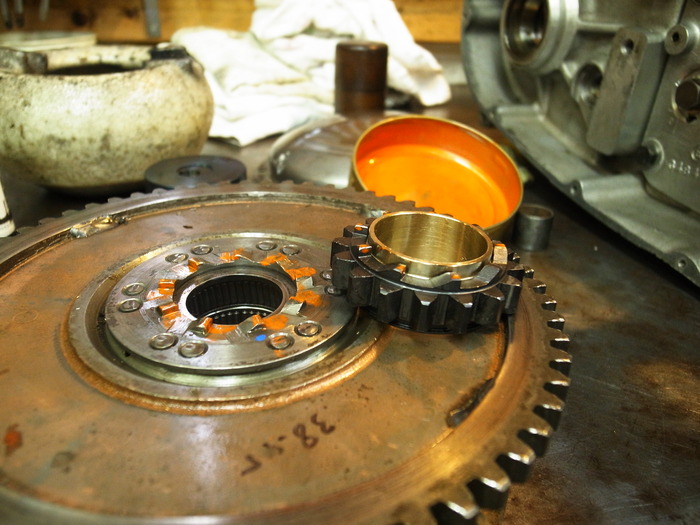

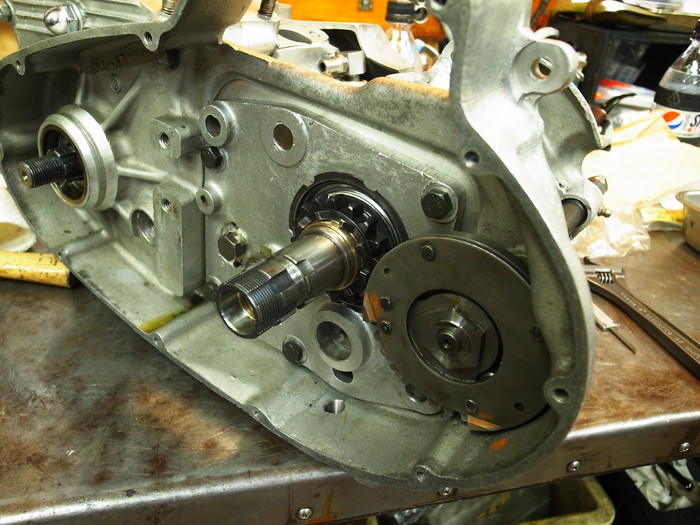

キック抜けが出やすいアイアンスポーツのキックギアラチェット。
それぞれのギアがちゃんとあたっているかチェック。





同じくガタが多かったキックシャフトブシュも単品製作し取り付け。

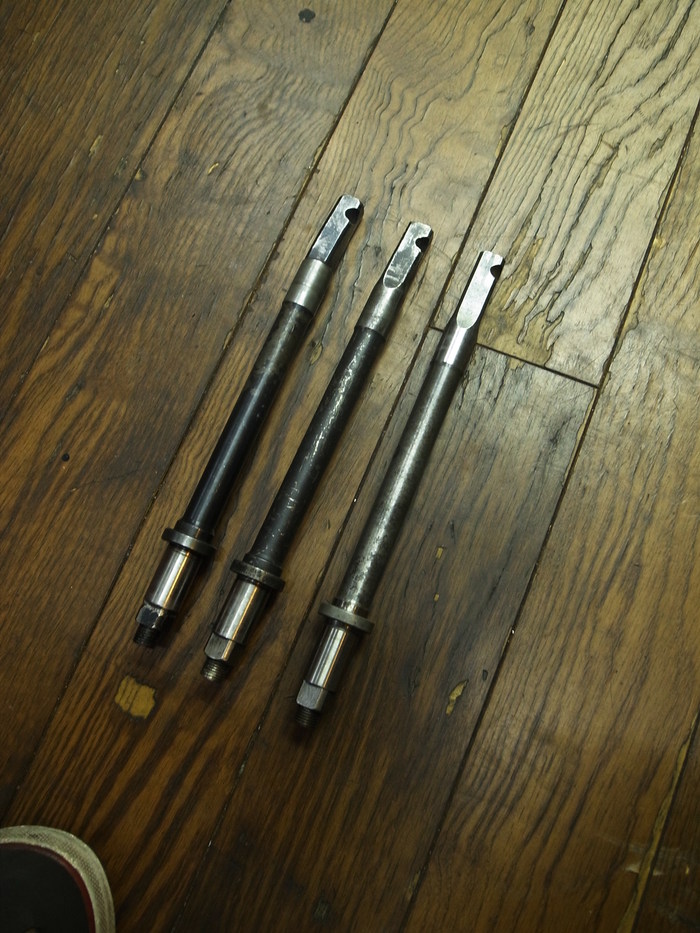

異様に長いアイアンのキックシャフトは曲がっている多いです。
今回も曲がっていましたので交換。

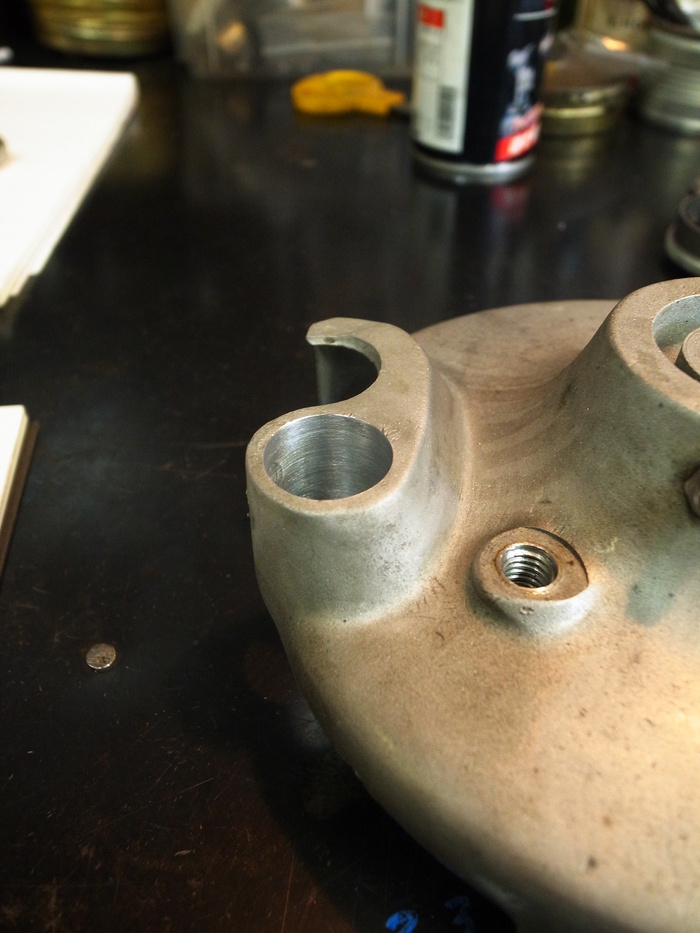

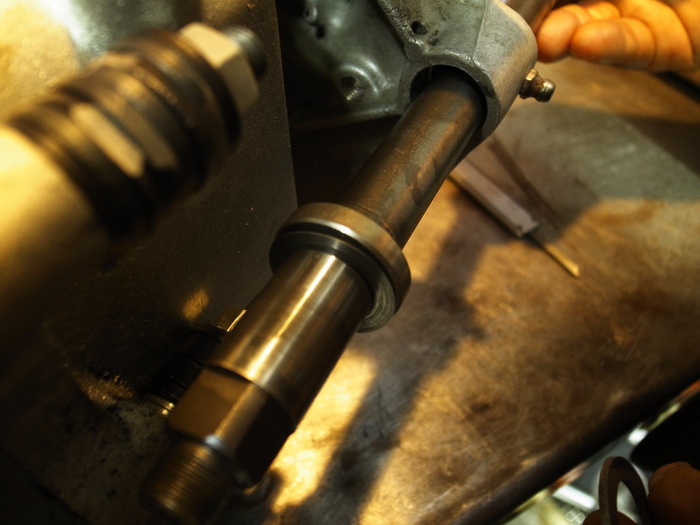

キックシャフトも真直ぐ、ダウエルピンも付きキックシャフトの軸受けでもあるスプロケットカバーの位置も決まったところで、キックシャフトブシュの擦り合わせをして、スルスルに。

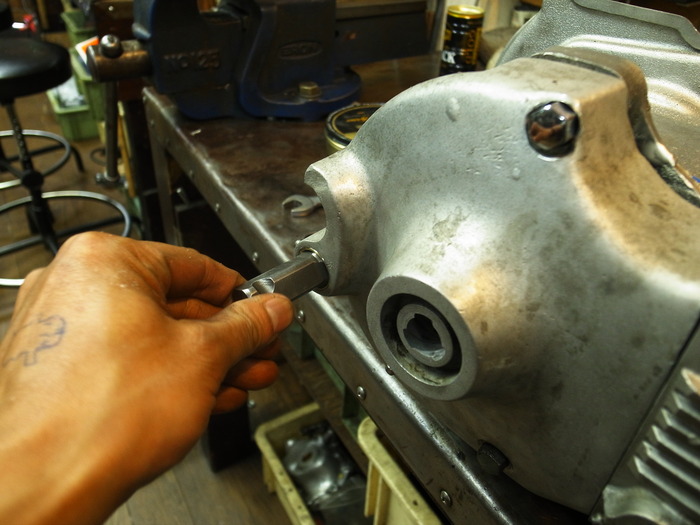

ドライブサイドのキックシャフトの軸受けワッシャーをとりつけ、キックスタータークランクのスラスト量をシム調整し取り付け。

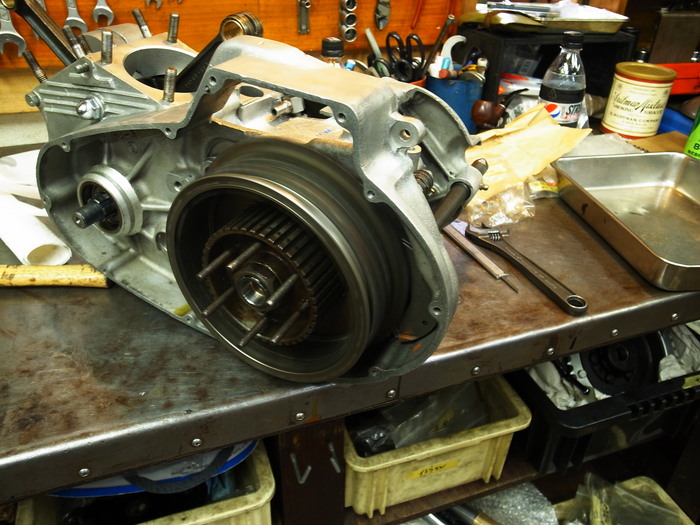

クラッチハウジングを取り付け、干渉チェック。

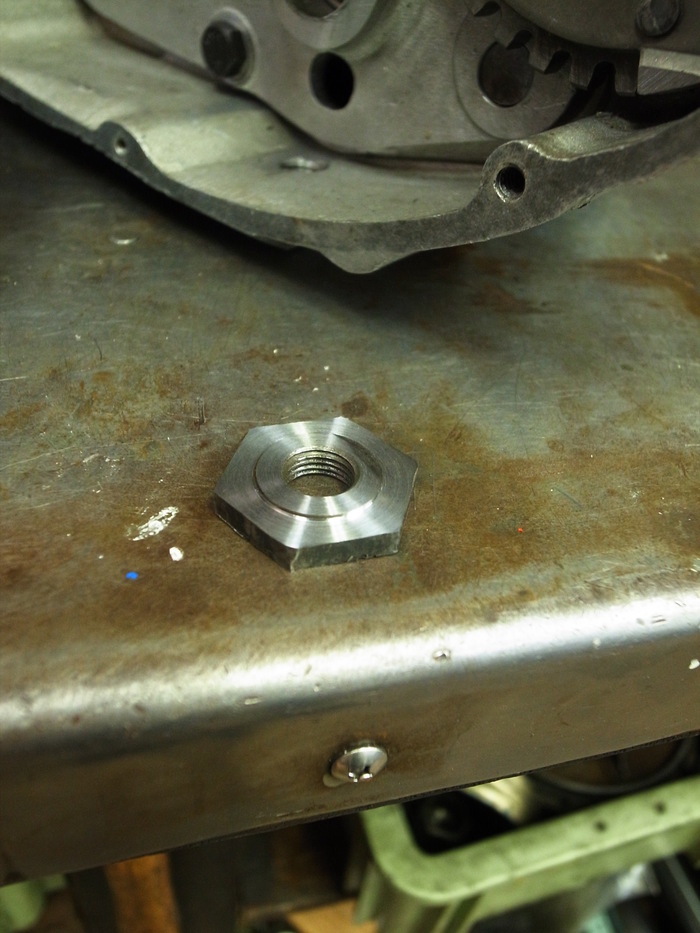

スタータークランクギアのマウントナットとの干渉がありましたので、ナットを加工し取り付け。


というわけで、キックスターター周りの作業は終わりです。
