1964XLCH900 エンジン腰上取り付け・マブネトー取り付け

今日はS君のアイアンスポーツのお話。
前回エンジン腰下をフレームに搭載、プライマリー周りの作業は終わっていますので。シリンダー・シリンダーヘッドを取り付けていきます。


1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7423369.jpg

1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7424734.jpg

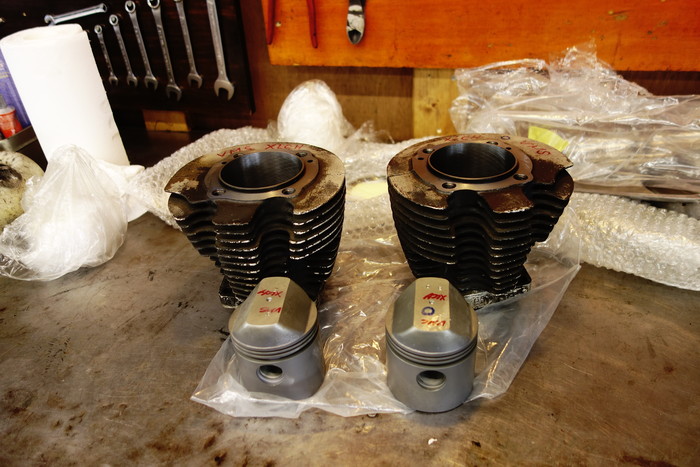

シリンダーはボーリング済みで上面、下面ともに面研済み。
ピストンは純正のNOSピストンにWPC処理したものです。



1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7432224.jpg

1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_743883.jpg

1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7434990.jpg

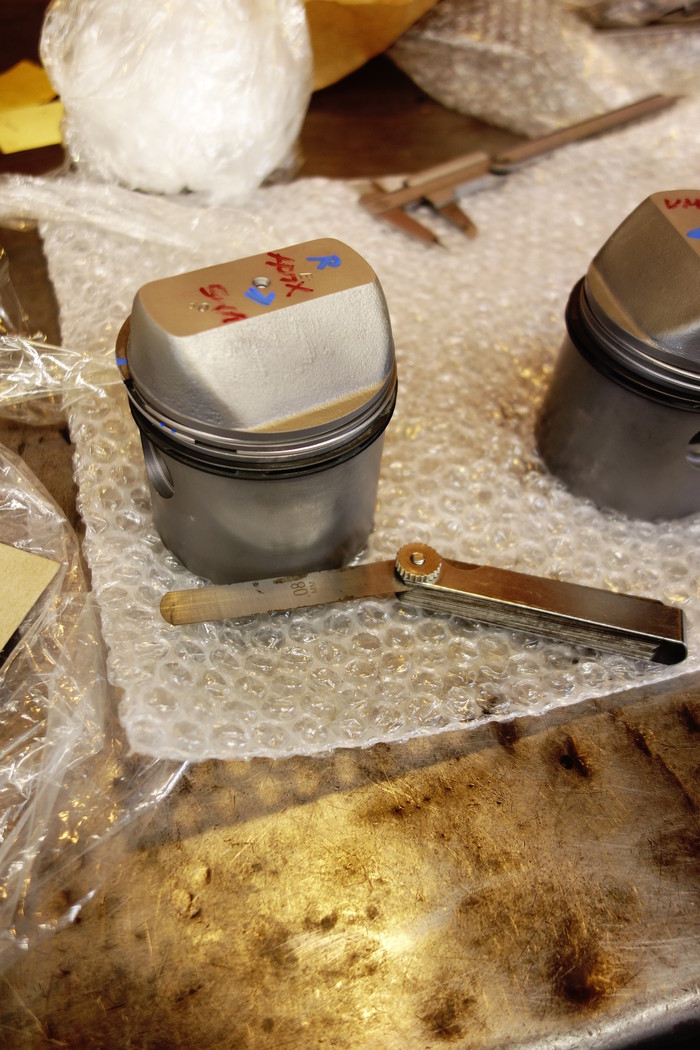

日頃使わない純正ピストンのピストンリング。形状をチェックしリングギャップ、リングクリアランスチェック。問題なさそうだが、ピストンリングは実際使ってみないと善し悪しが分からない。


1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_746274.jpg

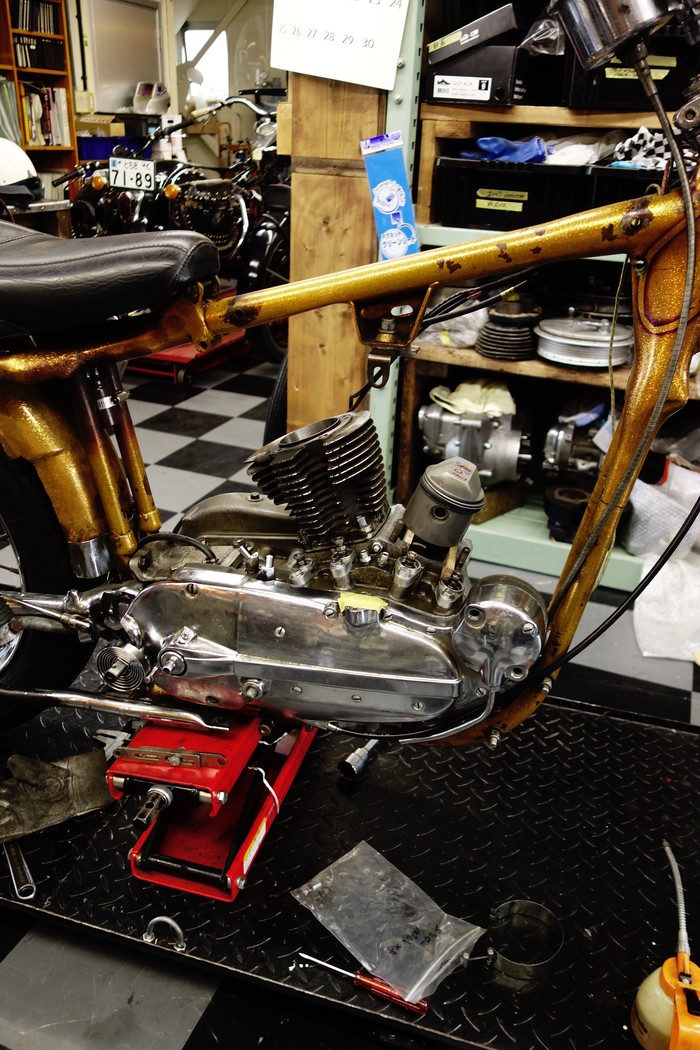

ピストンを取り付け、シリンダーをトルク管理し取り付け。


1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7461978.jpg

ロッカーボックスとシリンダーヘッドもトルク管理し取り付け。

1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7471471.jpg

1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7463336.jpg

ヘッドとマニホールド隙間が一番少ない位置にヘッドの角度を調整しシリンダーヘッドもトルク管理し取り付け。



1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7511730.jpg

1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7512990.jpg

マニホールドはヘッドに対し垂直の位置にキャブレーターがでる角度に固定。
マニホールドのステーは少々加工し、上下に取り付けカッチリ。



1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7473048.jpg

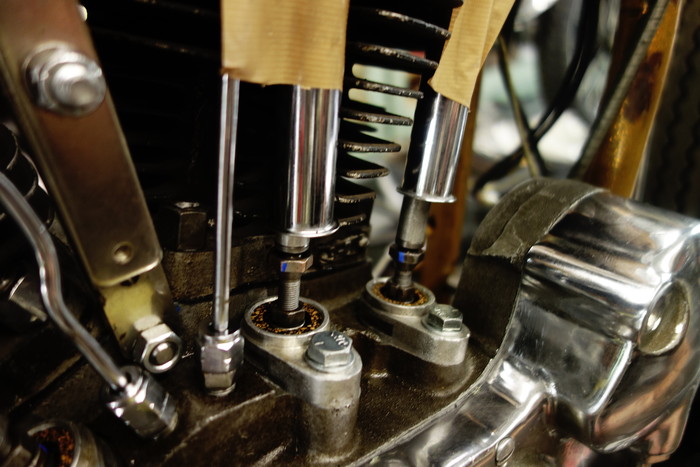

オイルライン・プッシュロッド取り付け。
今回使うプッシュロッドは純正と同じアルミ製のもので、熱膨張時にバルブを押してしまう恐れがありますので、タペットクリアランスは0.2mm程度に。
タペットアジャスタースクリューは9/32”-32山。32山ということはネジ一回転で約0.8mm動く計算になりますので、クリアランス0地点から、1/4回転戻すとクリアランス0.2mmとなります。


1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_752398.jpg
1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_752576.jpg
1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7531016.jpg

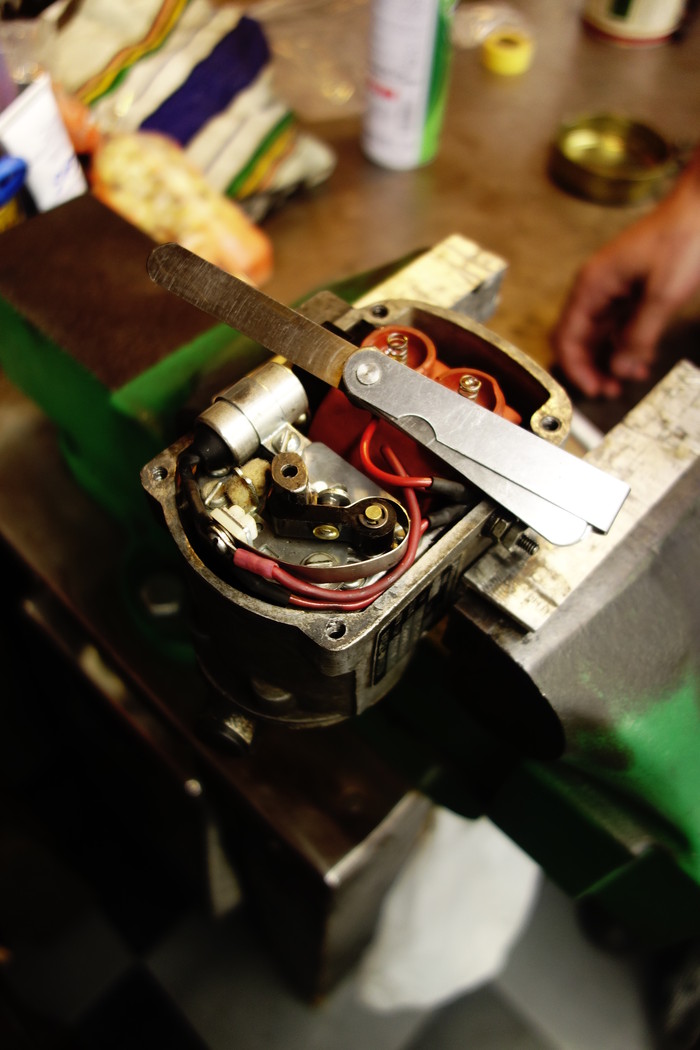

マグネトーは状態良く火花も強いのでOH無しでそのまま使います。
ポイントギャップ(マグネトーの場合は0.3mm)をあわせ取り付け。

1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7532412.jpg

1964XLCH900 エンジン腰上取り付け・マブネトー取り付け_a0248662_7534251.jpg

900ccのアイアンの点火時期はフロントシリンダー上死点前45度。
マグネトーのマウントは固定式なので、フル進角時期で点火時期を合わせ取り付け。

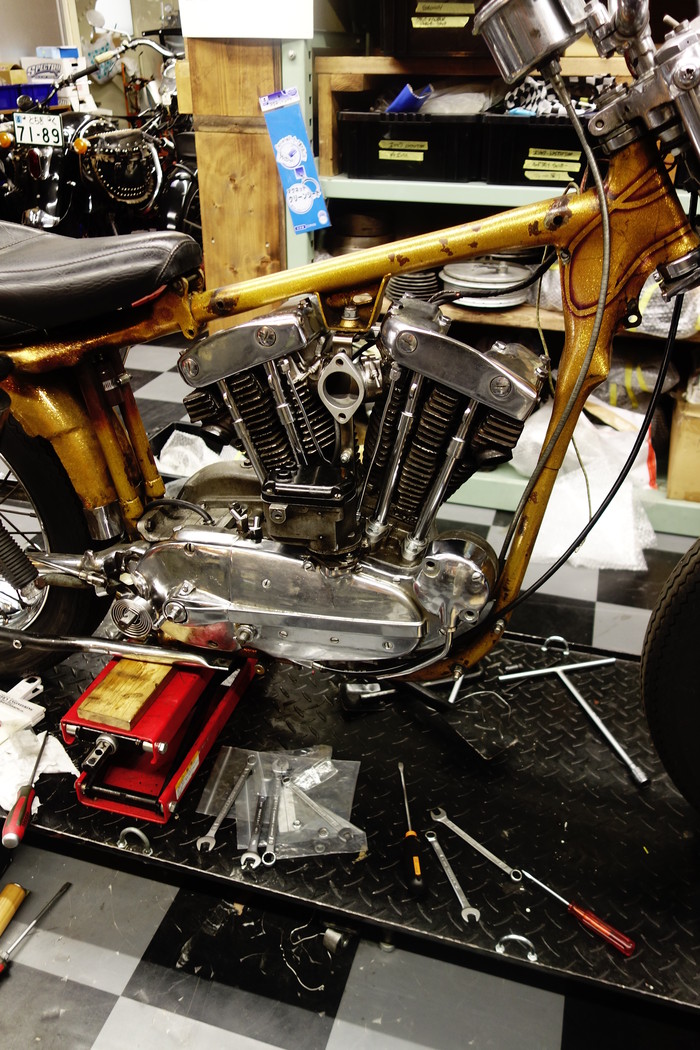

エンジンの形になってきました。
