1964XLCH900 クランク軸受けベアリングラッピング冶具

先日も少しお話しましたが、暖めた時点でスプロケットシャフトベアリングレースが動いていたS君のアイアンスポーツスター。

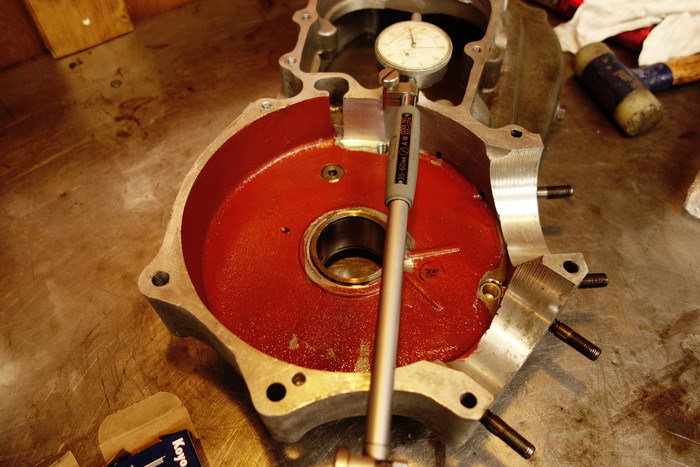

計測すると縦方向に大きいところで0.13mm楕円になりベアリングレース径50.02mm~50.03mmに対し0.15mm大きくなっていいました。

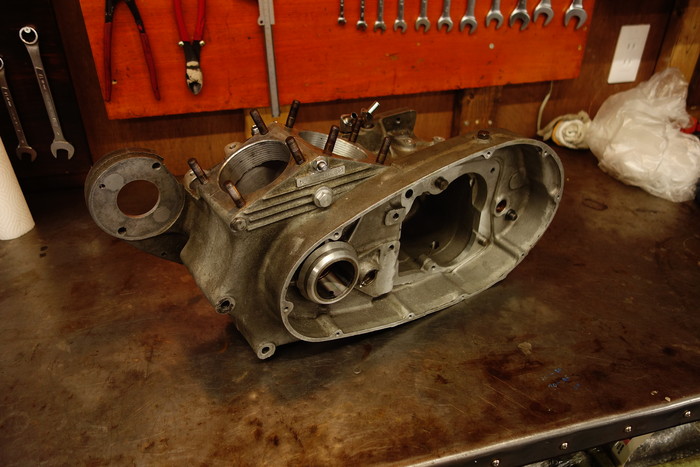

内燃機屋さんに両クランクベアリング軸部のセンターをみつつ真円拡大加工してもらいました。
ベアリングレースを溶射・肉盛・研磨し圧入します。

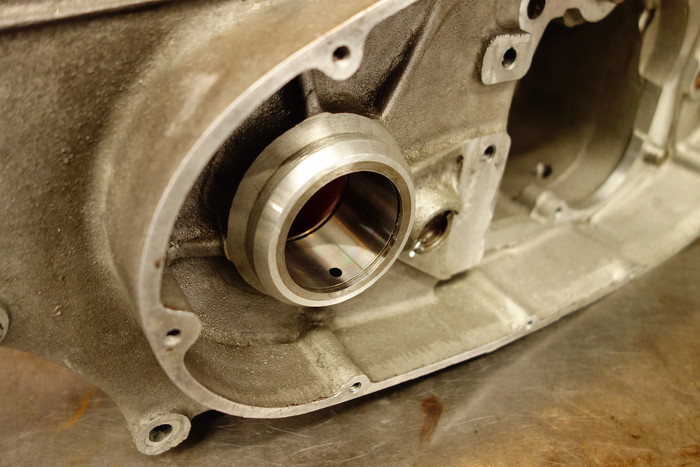

拡大したベアリングレース受け鋳込み部分の径は50.30mmで約0.3mm拡大しています。
ここに肉盛したレースを圧入するのですが、まだレースが帰ってきておらず。
作業が止まってしまうので、ベアリングレースラッピング用の冶具を製作します。

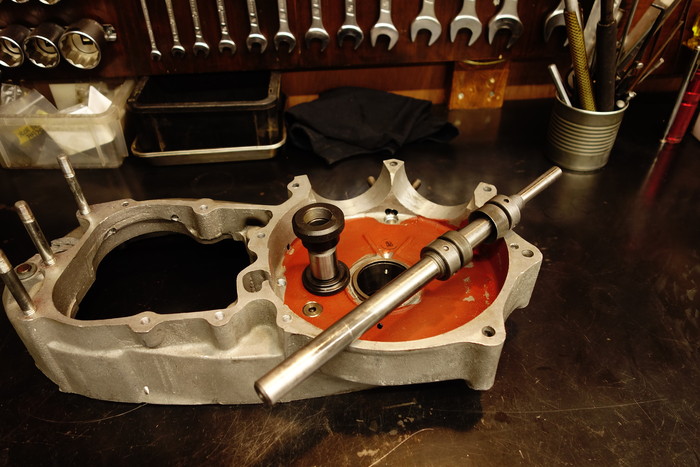

うちにあるXL用のラッピング冶具はスプロケット側のベアリングレース、ベアリングを入れベアリングを軸にしてピニオンシャフトベアリングレースをラッピングするもの。
ベアリングが無い状態だ使えません。

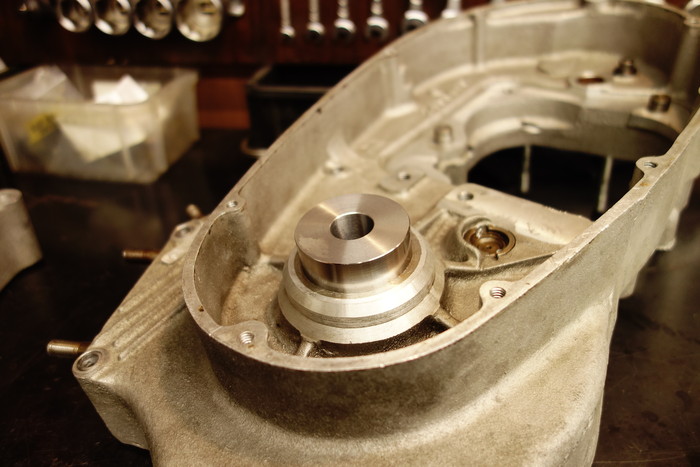

今回はスプロケットシャフトベアリングレース圧入部に穂のかにテーパーになっている冶具をいれラッピングする方法でいきます。

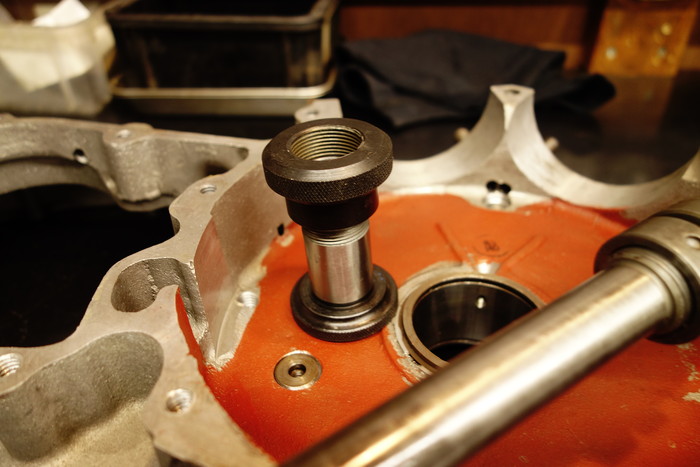

まずはラッピングロッドの軸受け部を作ります。ロッド径+0.05mmガタ無くロッドが回るように。

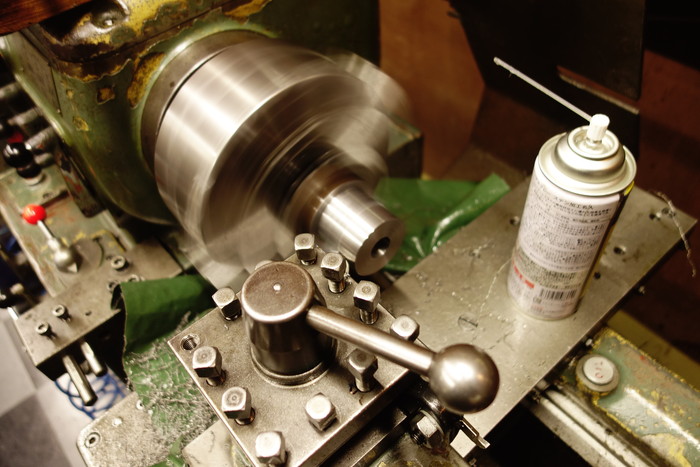

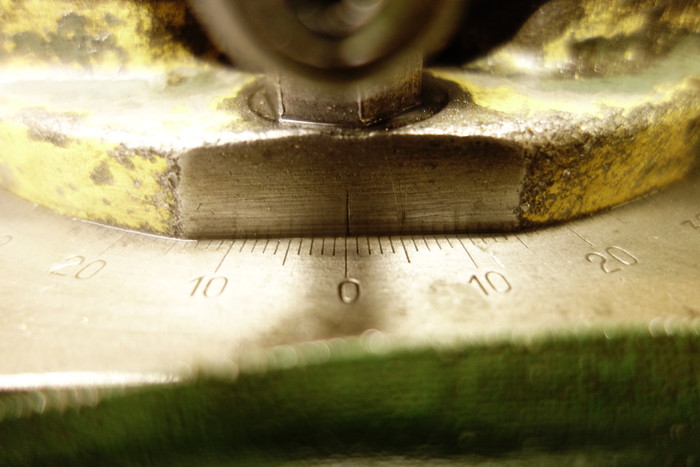

ある程度外径を削った後に刃物代に角度をほんの少しづらし(線一本分)テーパー加工。
テーパー角度は0.2度程度で全長43mmで上底と下底の直径の差が0.3mm程度。




という訳でこれで次回はピニオンシャフトベアリングレースラッピングできます。
