1964XLCH900 エンジンマウント・プライマリー周り

今日はS君のアイアンスポーツのお話。
ミッション組み付け、キック周りまで組み終わっていますので、エンジンをフレームに載せます。


1964XLCH900 エンジンマウント・プライマリー周り_a0248662_849118.jpg
1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8492845.jpg
1964XLCH900 エンジンマウント・プライマリー周り_a0248662_85024.jpg
1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8502688.jpg

まずフロントマウントプレートを仮組みして、スペーサーの長さとワッシャーの厚み調整。もともとが結構めちゃくちゃでした。

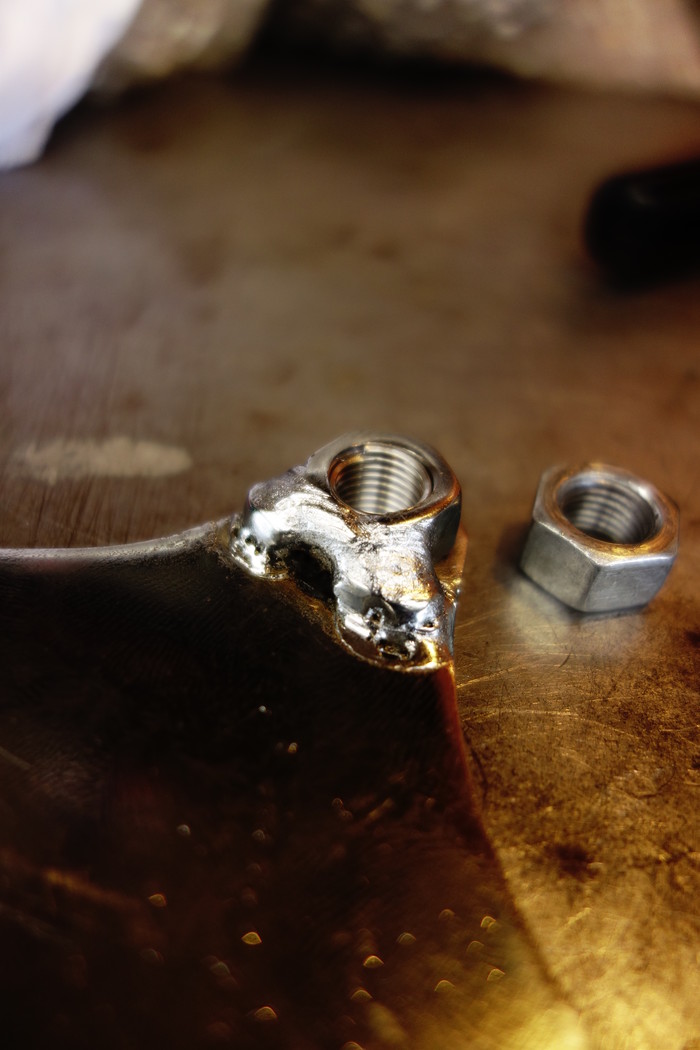

ナメていたマウントプレートのねじ山もヘリサート。


1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8505573.jpg
1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8511227.jpg

1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8513371.jpg

エンジンにジャキをかけ保持しつつエンジンを載せます。
リア側のマウントであるエンジンハンガーがエンジンの位置決めとなりますので、先にエンジンハンガーをフレームにマウント。
エンジン位置が決まったところで、フロント側エンジンマウントのプレートを取り付け。


1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8524959.jpg

1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8522663.jpg
1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8531958.jpg

1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8533433.jpg

1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8535352.jpg

1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8541035.jpg

ここからはプレイマリー側のお話。
ドライブ側クランク軸受け部が楕円になっていたため、真円加工、ベアリングレース溶射・肉盛をした車両です。スプロケットシャフトベアリングシールカラーもオーバーサイズが必要です。
シールカラーは単品製作し、シール取り付け圧入。
うまくいって良かった。





1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8543140.jpg
1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8545115.jpg
1964XLCH900 エンジンマウント・プライマリー周り_a0248662_855853.jpg

エンジンスプロケット・クラッチハウジング・クラッチハブ・プライマリーチェーン&アジャスターを取り付け、エンジンスプロケット、クラッチハブをトルク管理し取り付け。



1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8552359.jpg

1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8554056.jpg
1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8555588.jpg

1964XLCH900 エンジンマウント・プライマリー周り_a0248662_856990.jpg
1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8562431.jpg

クラッチフリクッションプレート、スチールプレートを取り付け。
クラッチハブの印をあわせリリーシングディスク取り付け。印を合わせるとスプリング穴位置がハブのスタッドの真ん中に来ます。
乾式タイプのアイアンはクラッチが滑り気味になり易いのでナイスさんで作っている強めのスプリングを使ってみます。
リリーイングプレートとスプリングカップの鍔部分でスプリング取り付け長を合わせ取り付け。

1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8564058.jpg
1964XLCH900 エンジンマウント・プライマリー周り_a0248662_857794.jpg

1964XLCH900 エンジンマウント・プライマリー周り_a0248662_8572696.jpg

キックカバーにつくクラッチリリーシングウォームにクラッチケーブルを取り付け(こいつは結構やりづらい)クラッチ調整。
調整範囲が少ない純正タイプのクラッチケーブルアジャスターでどうにか遊び調子し、リリーシングディスクが均等に開くように調整し取り付け終了。


1964XLCH900 エンジンマウント・プライマリー周り_a0248662_857465.jpg
1964XLCH900 エンジンマウント・プライマリー周り_a0248662_858090.jpg
