1943WLC750 T/Mメインシャフト

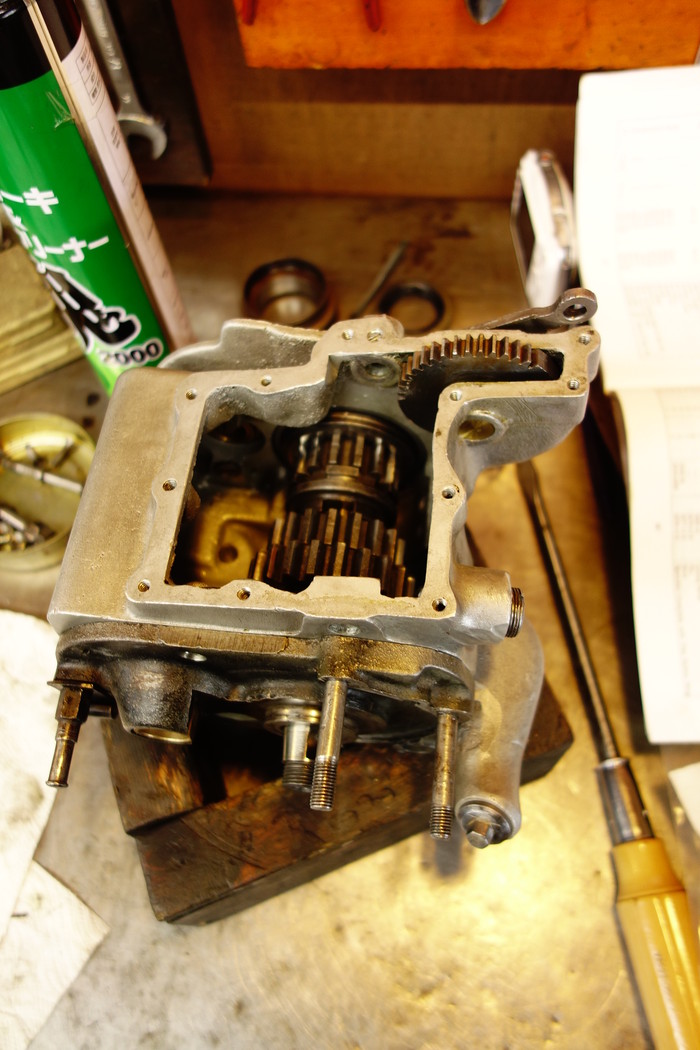

今日はHさんのWLCトランスミッションのお話。

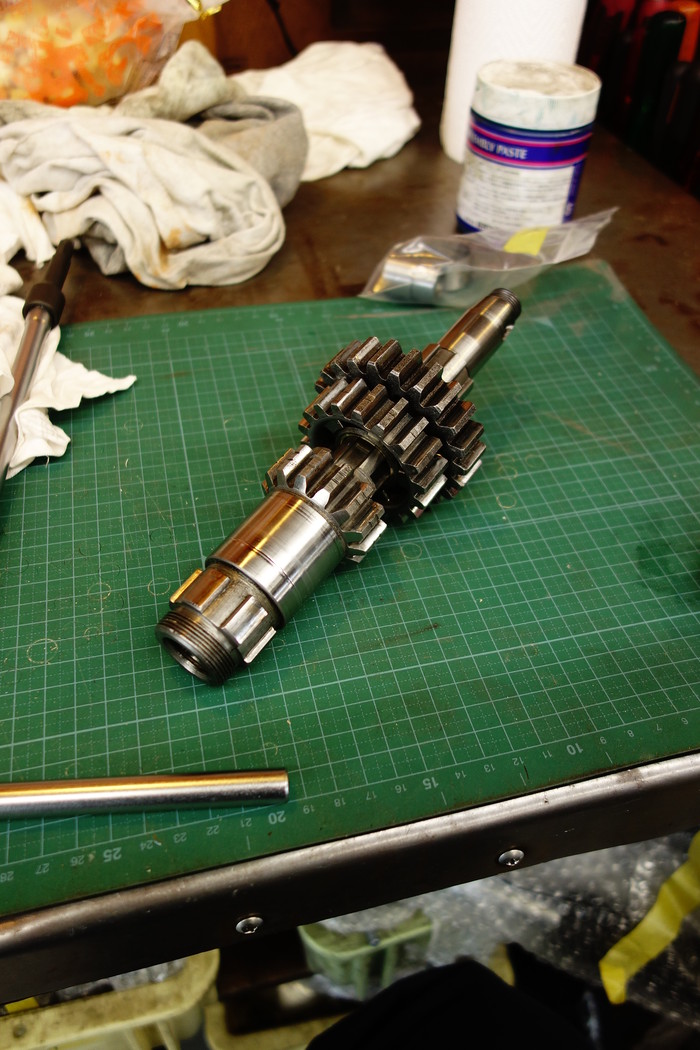

前回クラッチギア周りのお話をしましたので、続きのメインシャフト周り調整組み立て。

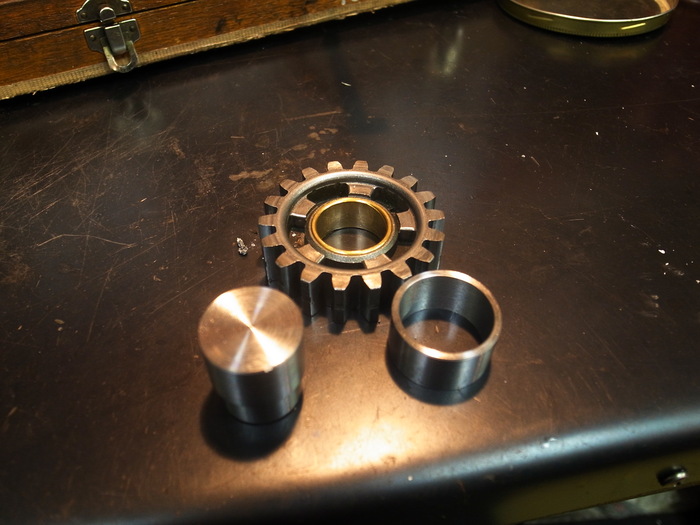

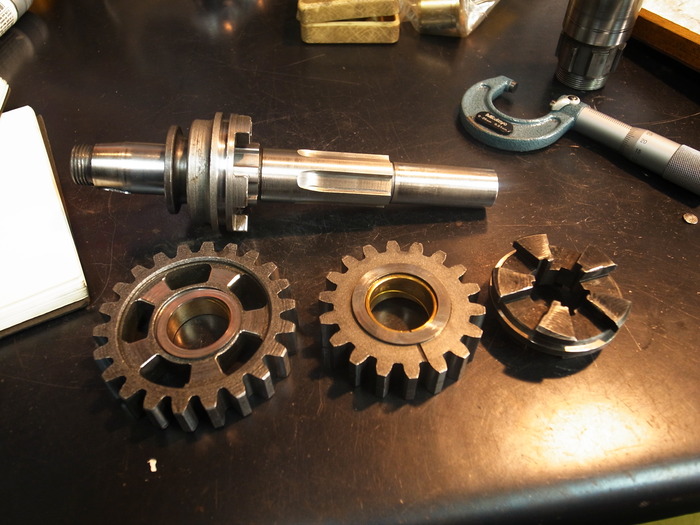

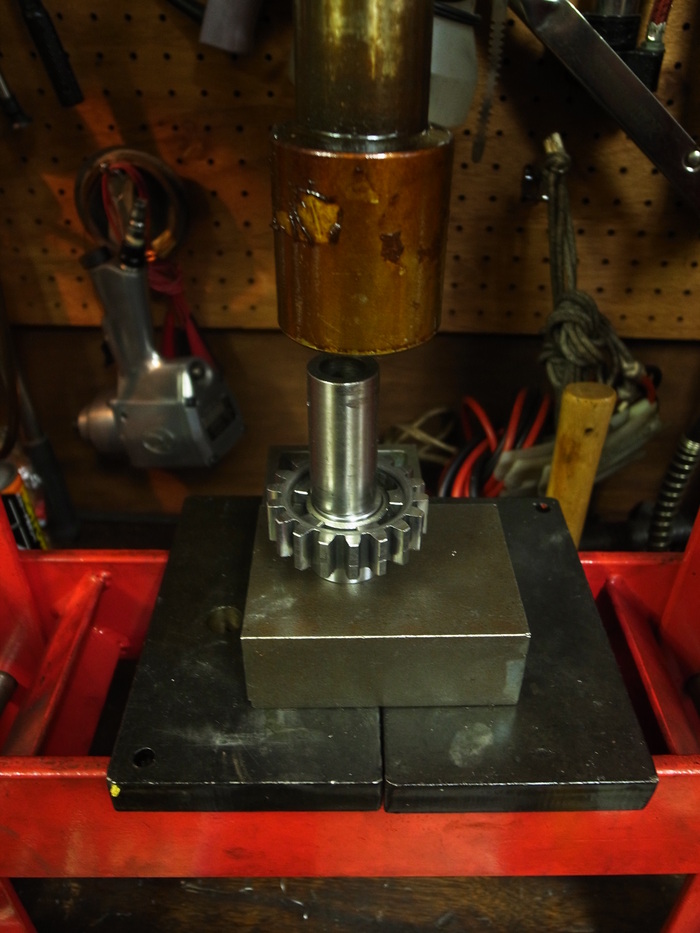

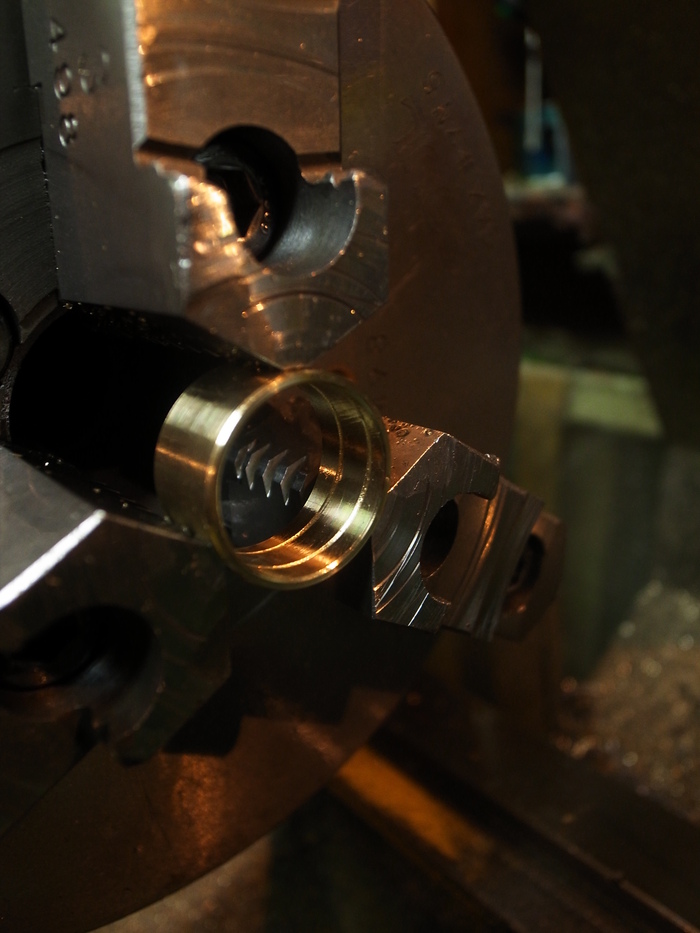

メインシャフト1STギア、2NDギアブッシュは抜き取り工具を製作し、抜き取りシャフト径、ギア径にあわせブッシュ単品製作。オイル溝も作っています。

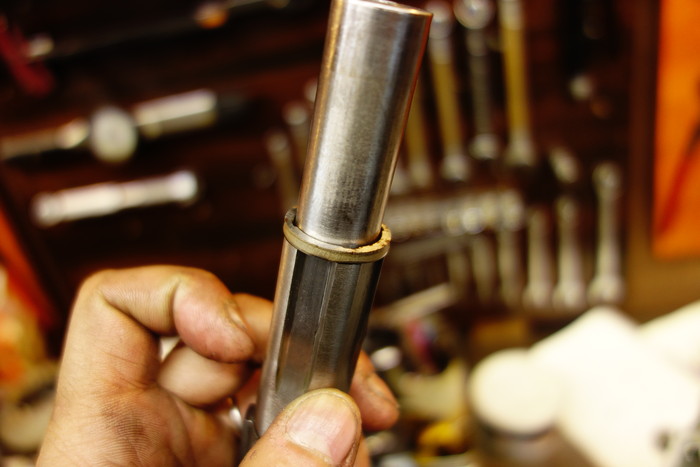

ギアに圧入し、縮まったブッシュ内径はホーニングしクリアランス調整し取り付け。






ライトサイドのメインシャフト軸受け部はT/Mカバーのレース部は楕円など無く良好でラッピングは無し。ローラーサイズで調整しクリアランス0.04mmに。

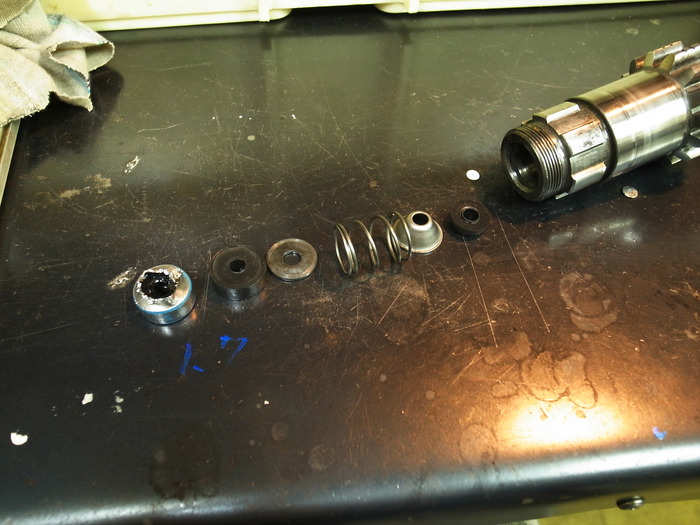

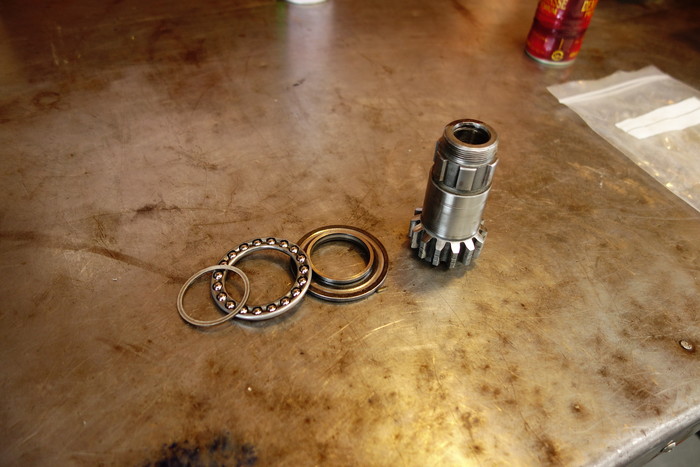

クラッチギアにはクラッチプッシュロッドのシールと共に、スプリングが入り常にメインシャフトを押しシャフトに位置決めをします。そのためクラッチギアにはスラストベアリングが付き、クラッチギアベアリングレース側面はベアリングの受けになっています。

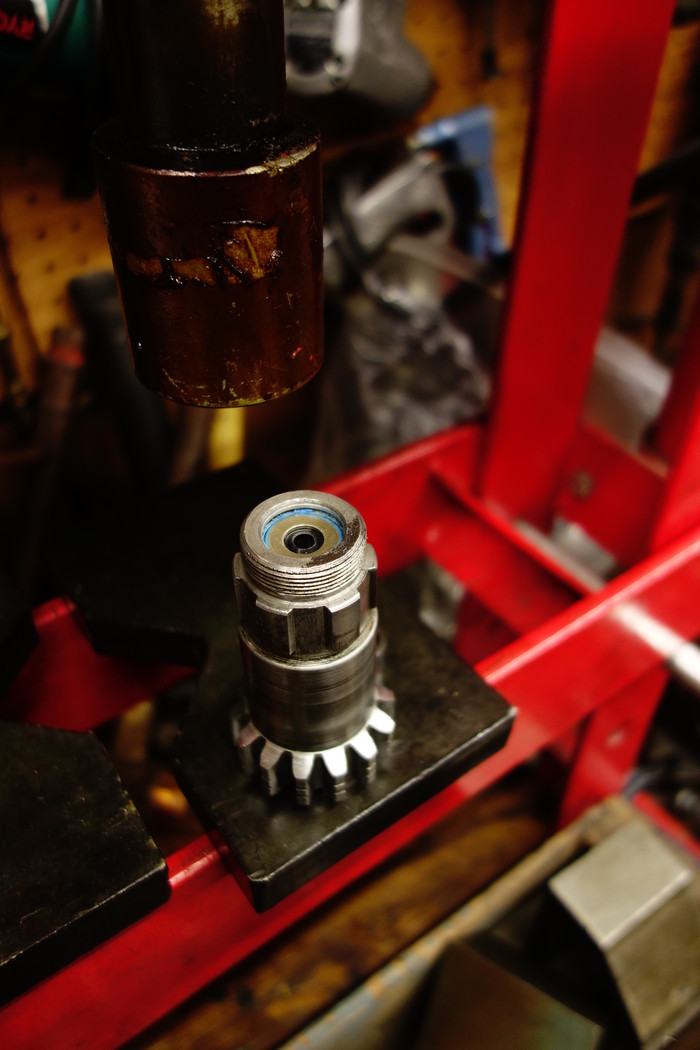

というわけで、シール・スプリングを取り付け。




メインシャフトを仮組みして、メインシャフトのスラスト量チェック調整。
シムの厚みを変え調整。

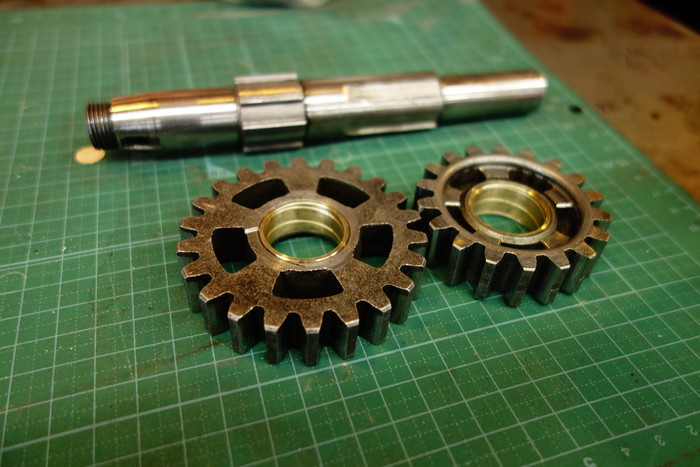

また、1ST・2NDギアのスラスト調整。

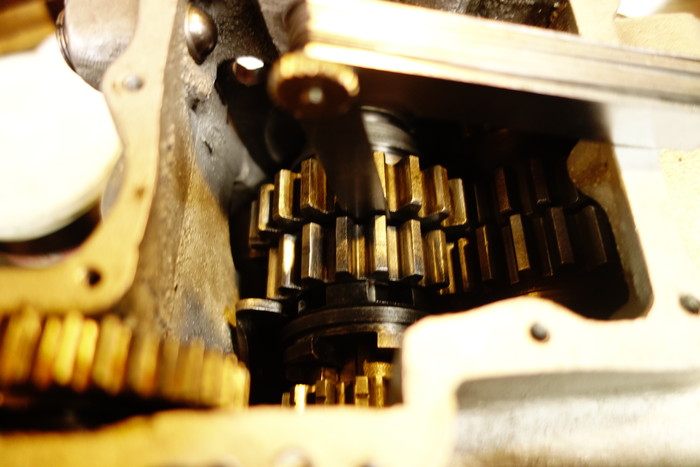

画像では解りづらいですが2NDギアはケース側に付いているブラケットにより位置決めされます。
その上で2NDギアと1STギアの距離をシム調整します。

というわけでメインシャフト周りの調整ごと終わりであります。
