2017年 06月 05日

1968BSA A65 ギアボックス周り NO.1

今日はNさんのBSA A65のギアボックス周りのお話
まずはメートリックのボルトがぶち込まれていたドレンボルト

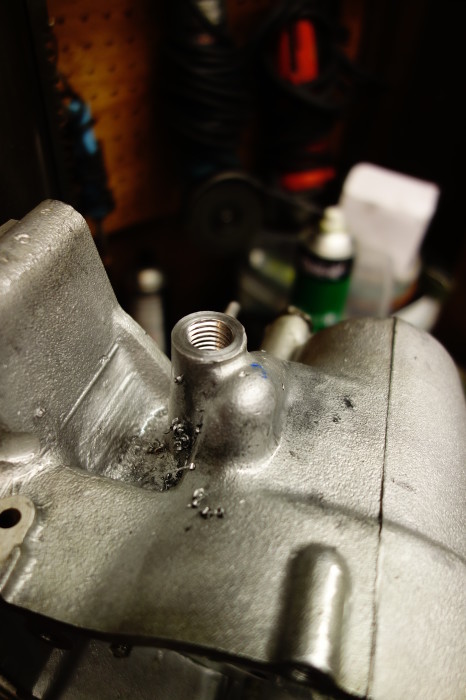

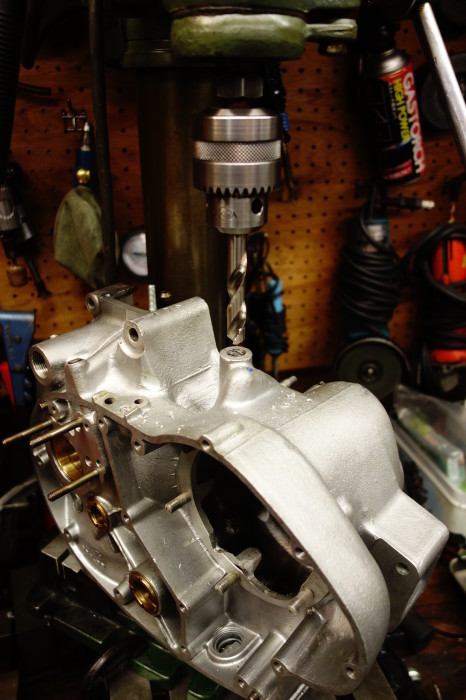

ねじ穴に対し垂直にケースをボール盤にセットしヘリサート加工。

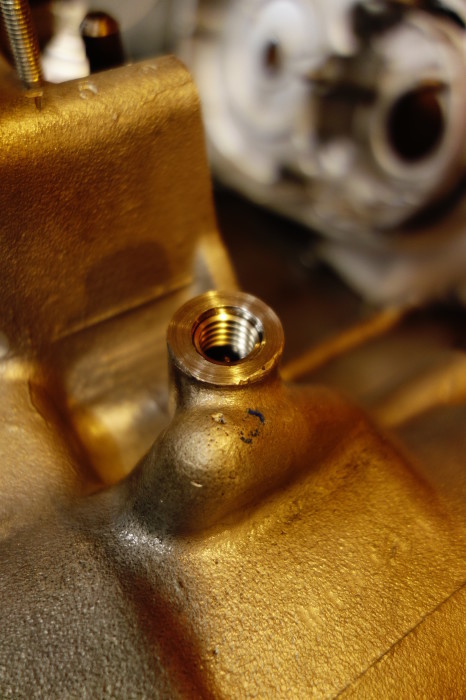

座面部も研磨してだし、コイルを入れ完了。

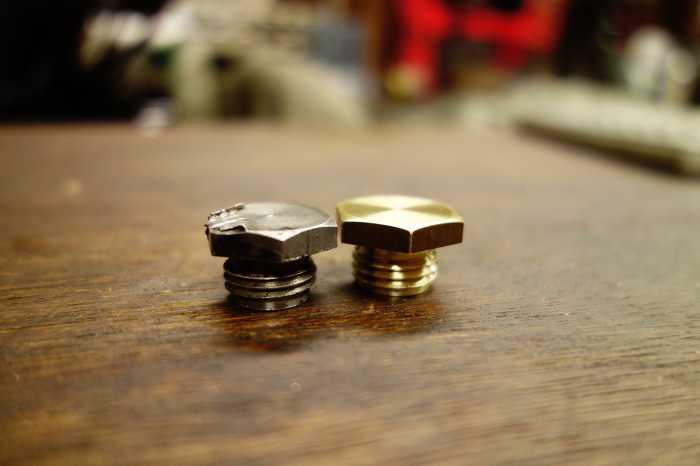

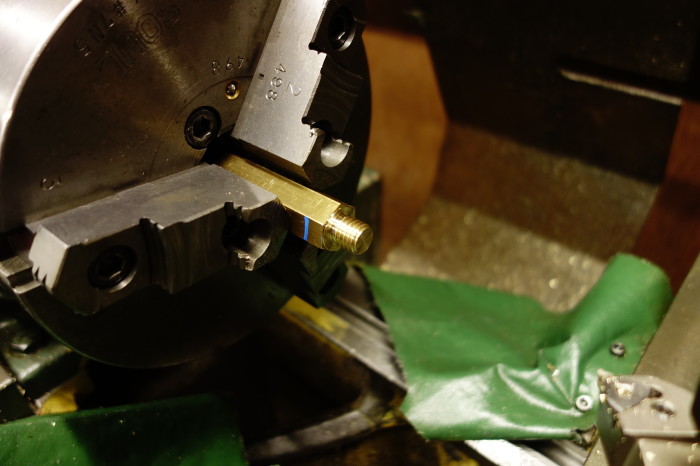

ドレンボルトを真鍮で製作し取り付け。

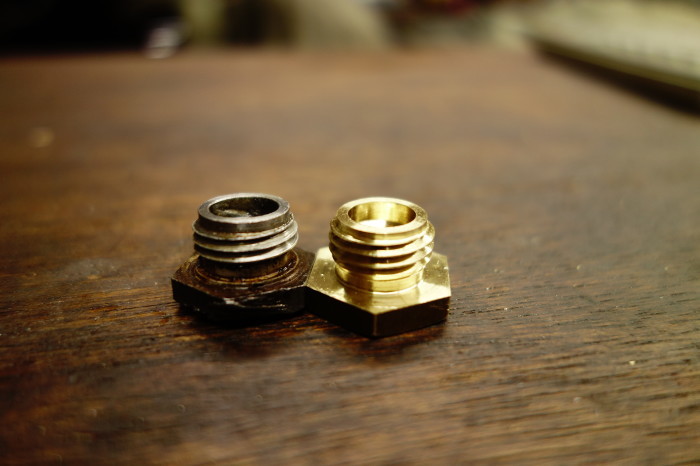

パーツがでなかったプランジャープラグボルトも製作。

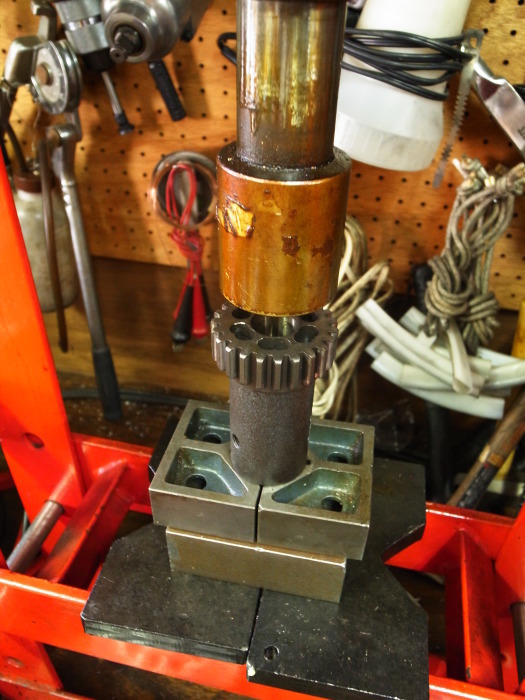

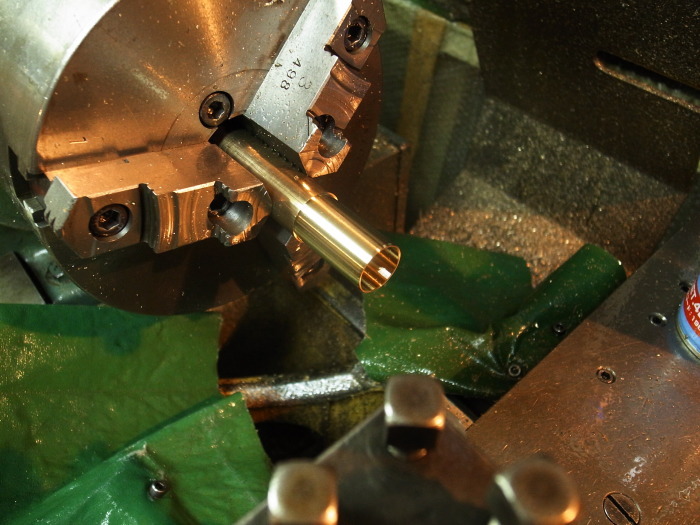

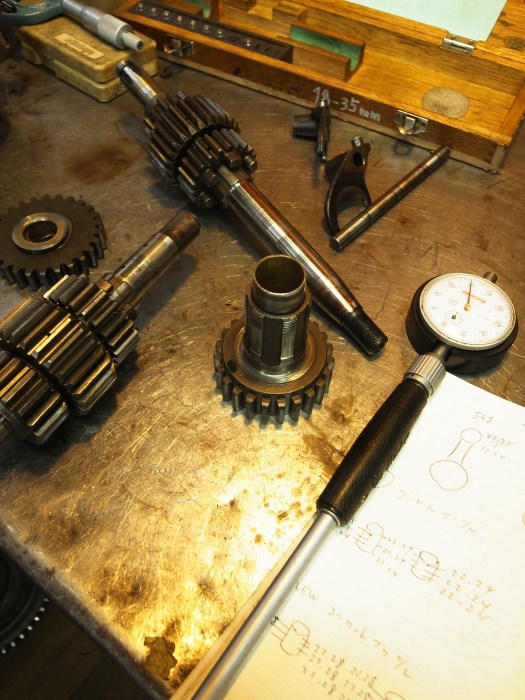

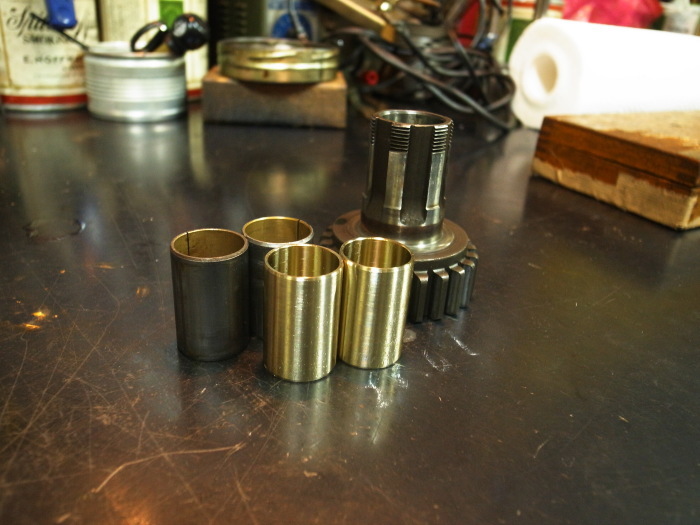

ガタがあったハイギアブッシュは抜き取り、ブッシュ単品製作。
BSAのハイギアブッシュは2連で入っています。

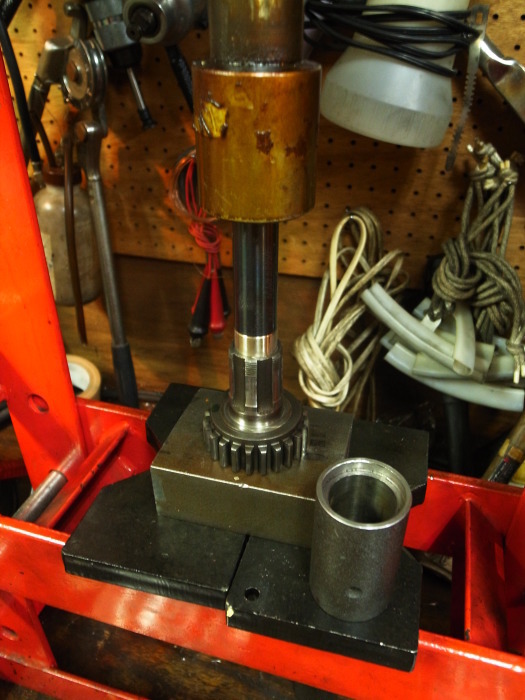

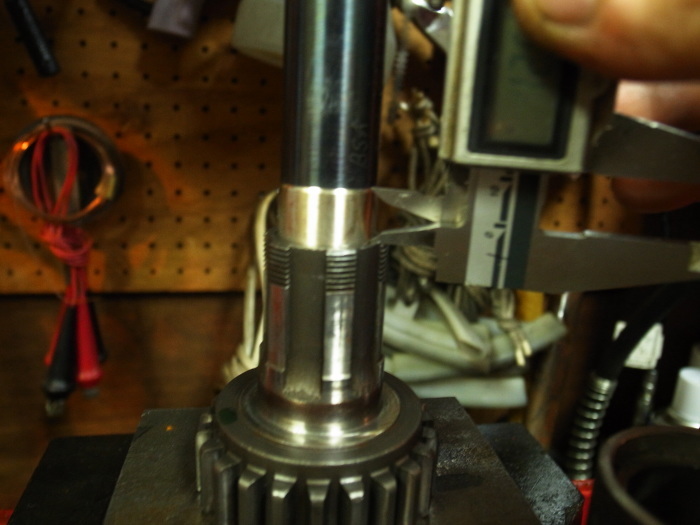

ハイギアブッシュ圧入
プライマリー側のシールの受けになりますので、ブッシュの入りっぷりをチェックしつつ圧入します。

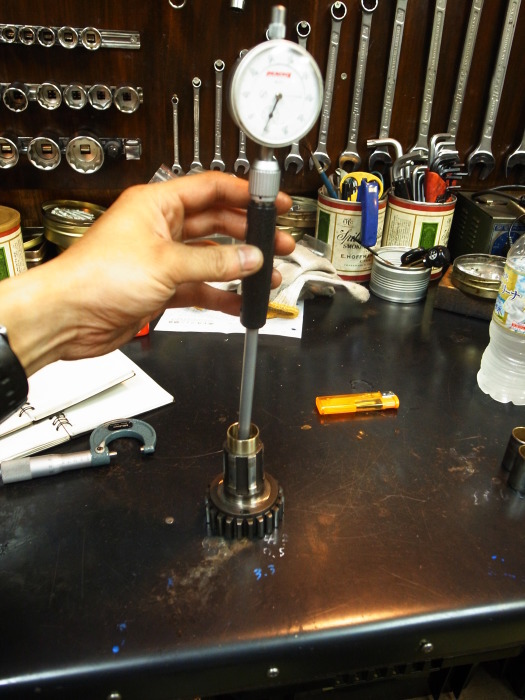

で圧入した分縮んだ内径はラッピングロッドを製作しラッピングし仕上げのホーニング。
メインシャフトに対しガタ無しさんです。

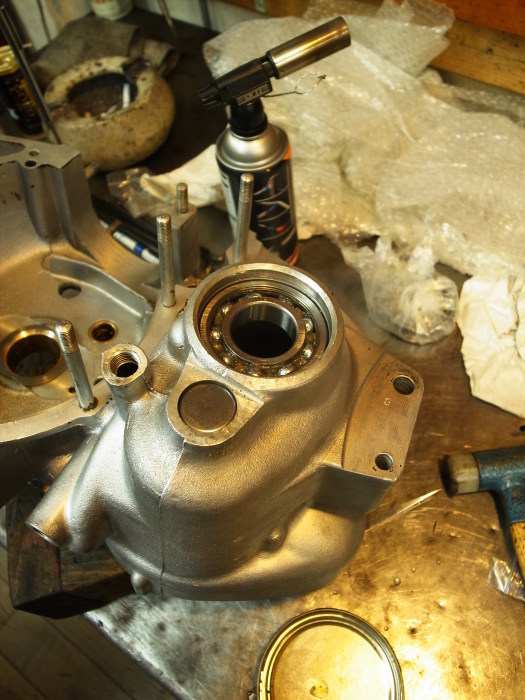

ケース側ベアリング交換しシール取り付けハイギア圧入。
プランジャーのプラグボルトも取り付け。

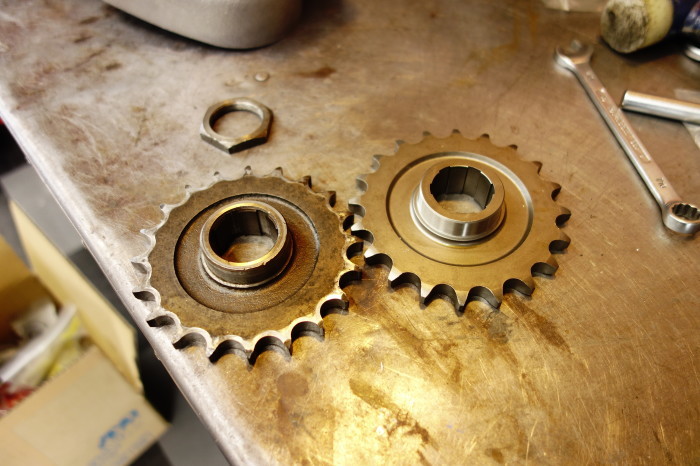

減っていたスプロケットも交換し、トルク管理して取り付け。
というわけで今日はここまで。
