1968BSA A65 バルブガイド

今日はNさんのBSA A65のバルブガイドのお話。

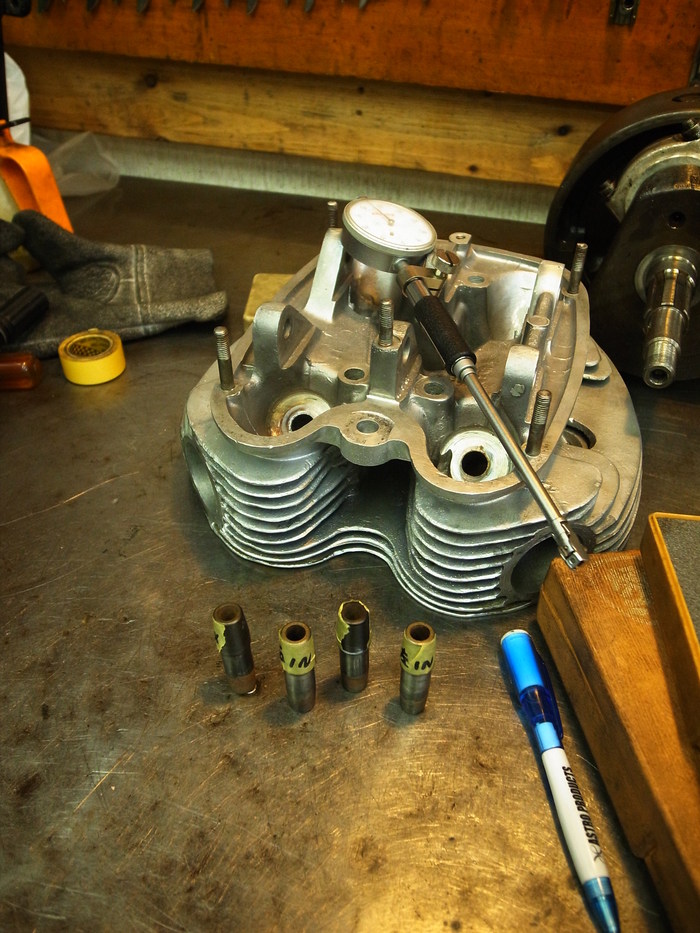

ガタがあったバルブガイドは抜き取り、ヘッド側バルブガイドホール内径計測。
楕円、傷など無く良好で径も広がっておらず、EX側12.71mm~12.72mm IN側12.70mmでSTDサイズのバルブガイドでいけます。

1968BSA  A65 バルブガイド_a0248662_81450.jpg

1968BSA  A65 バルブガイド_a0248662_815389.jpg

1968BSA  A65 バルブガイド_a0248662_81408.jpg

1968BSA  A65 バルブガイド_a0248662_812951.jpg

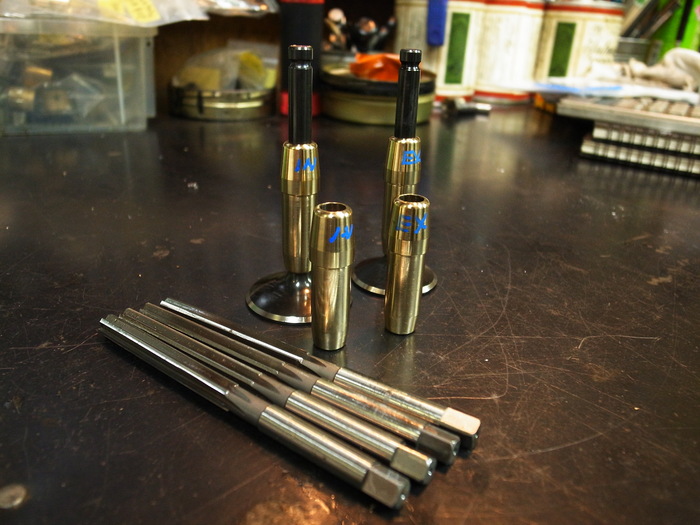

使うバルブとバルブガイドはkibblewhite製。

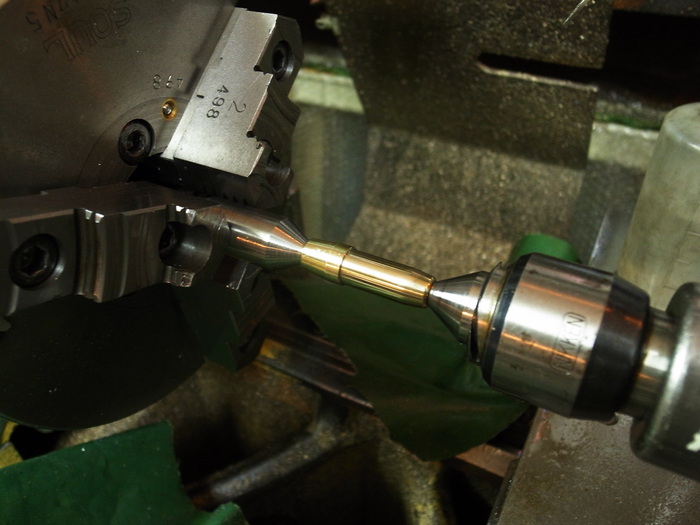

粘り硬いアルミ青銅製のバルブガイドはヘッド側ガイドホールに合わせ外径研磨。

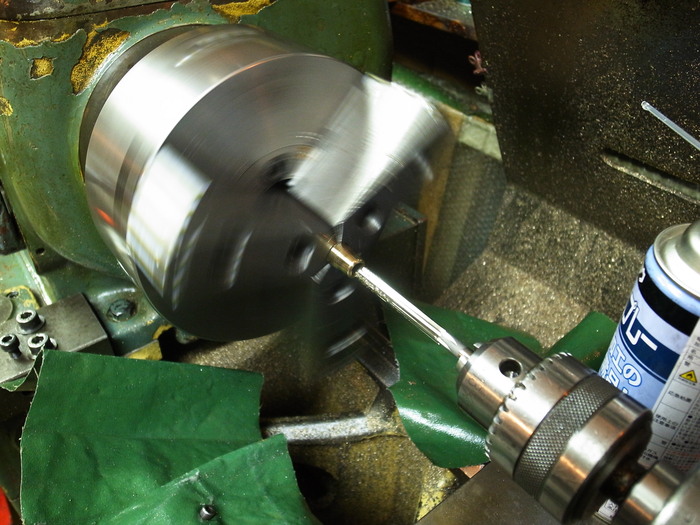

専用生爪に銜え。あらかじめ内径拡大。粘り硬いので0.01mm刻みのリーマーを使い、ステム径+クリアランス分のサイズまで拡大。



1968BSA  A65 バルブガイド_a0248662_82326.jpg
1968BSA  A65 バルブガイド_a0248662_825515.jpg
1968BSA  A65 バルブガイド_a0248662_83744.jpg

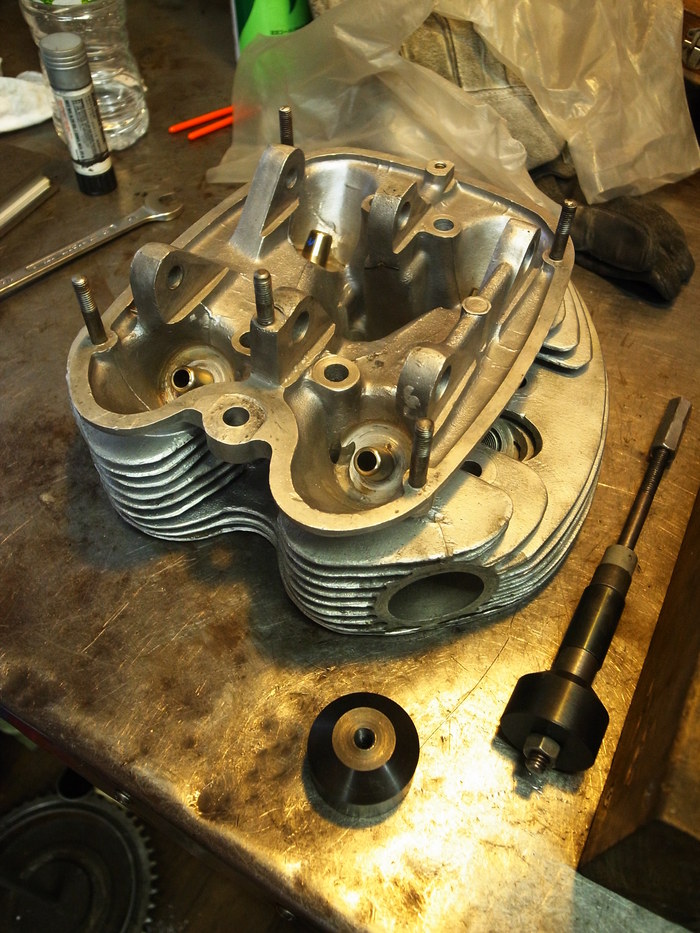

前加工を済ましたバルブガイドをヘッドを良く暖め圧入。

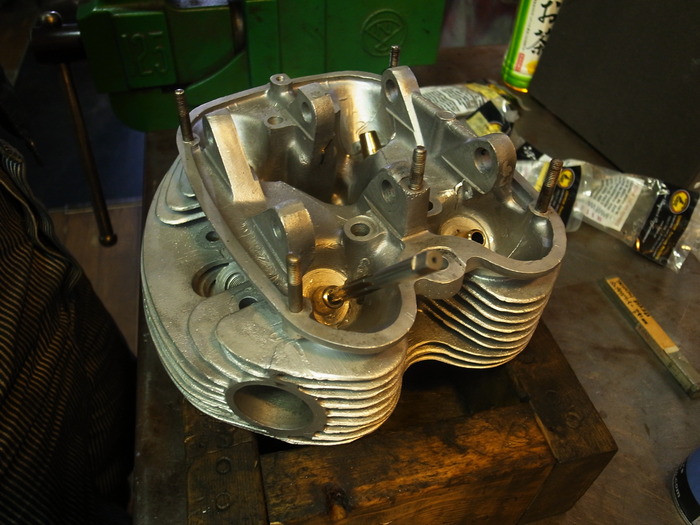

圧入後、嵌め代分縮んだ内径をリーマーで内径拡大。
これがなかなか大変で、粘り硬い分すんなり切れてくれません。
こちらも0.01mm刻みでリーマーを使い内径拡大。



1968BSA  A65 バルブガイド_a0248662_834732.jpg

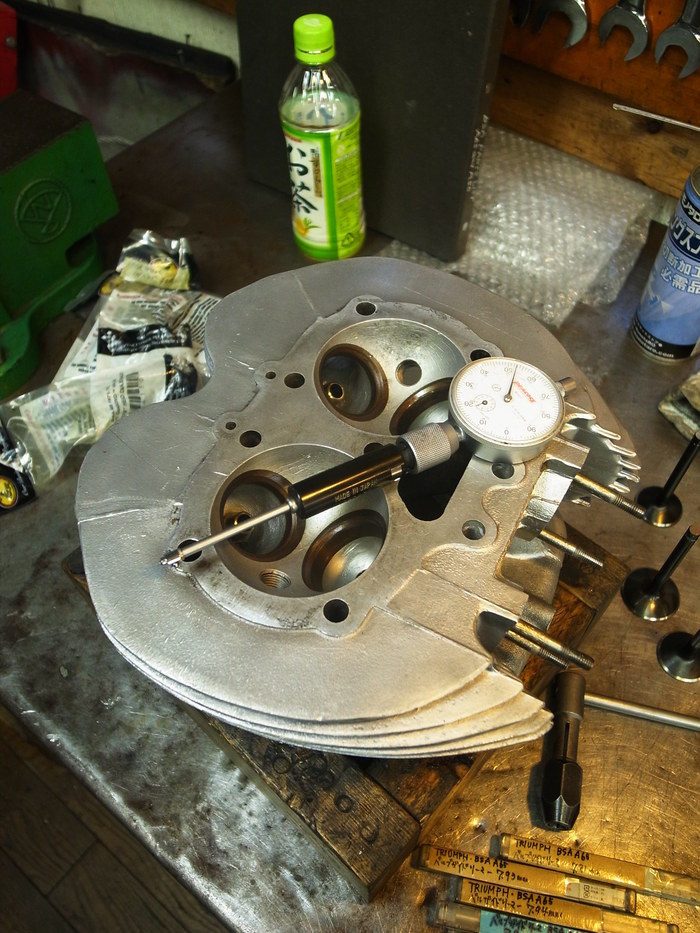

100分台のリーマーは切れすぎ防止か切れづらく、リーマーを通したものの内径が広がっていない場いいがありますので、リーマーを通した後内径計測し確認。
問題なくO.Kで、バルブシート周り加工となります。



1968BSA  A65 バルブガイド_a0248662_8195484.jpg
