1971 BSA A65 ヘッド周り

今日はだいぶ前のお話でありますが、ブログに上げていなかったTさんのBSA A65ヘッド周りのお話。
バルブガイド、シートカットが終わりその後のお話です。

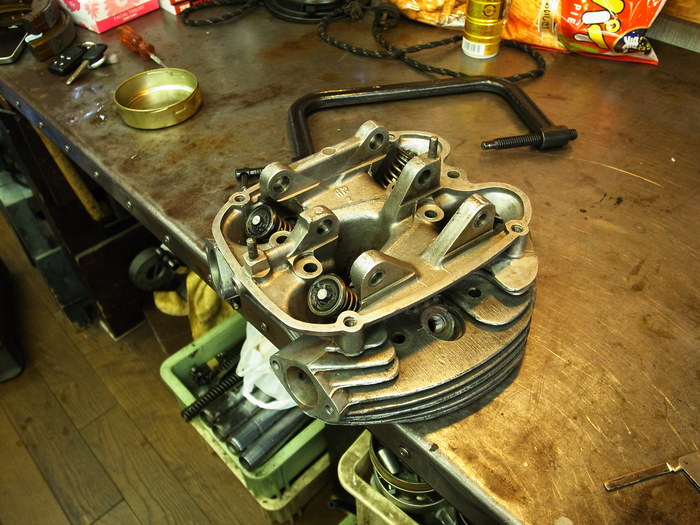

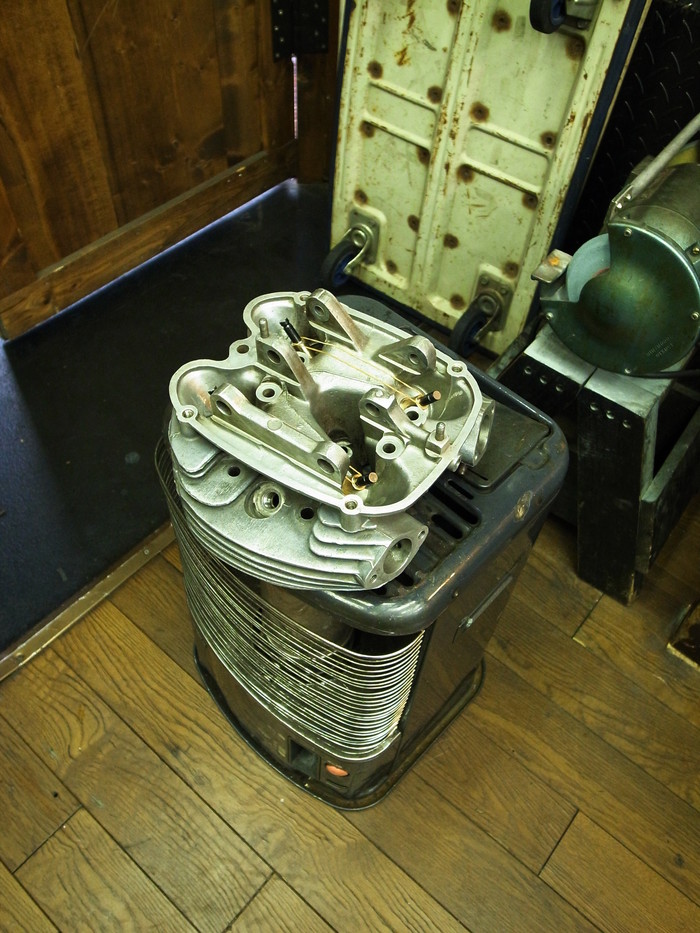

シリンダーヘッド面面研し、バルブガイドを仕上げのホーニングし、バルブを付けヘッドに熱をかけバルブの動きが渋くならないかチェック。

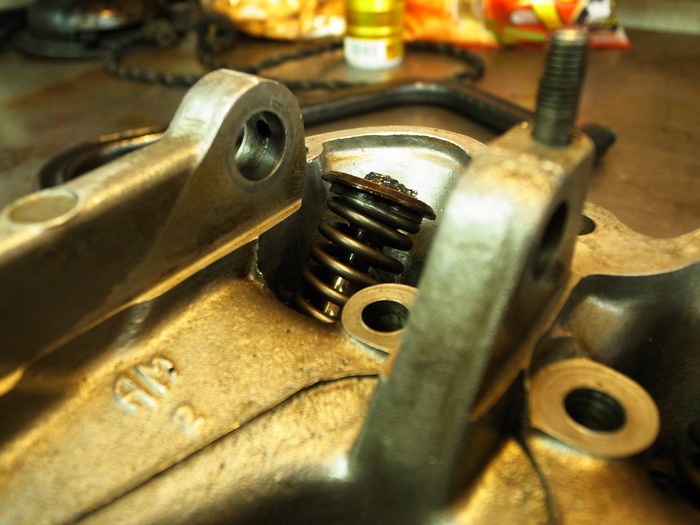

インナースプリングを取り付け、アウタースプリングの取り付け長チェック。
IN D側33.6mm T側33.4mm
EX D側34.4mm T側34.4mm
EX側はD側とT側に差異無し。IN側も差異が0.2mm程度で問題ないのでシム調整無しでこのままいきます。



アウタースプリングを取り付け長まで圧縮しスプリング圧計測。
新品スプリング4本とも同じスプリング圧でO.K。

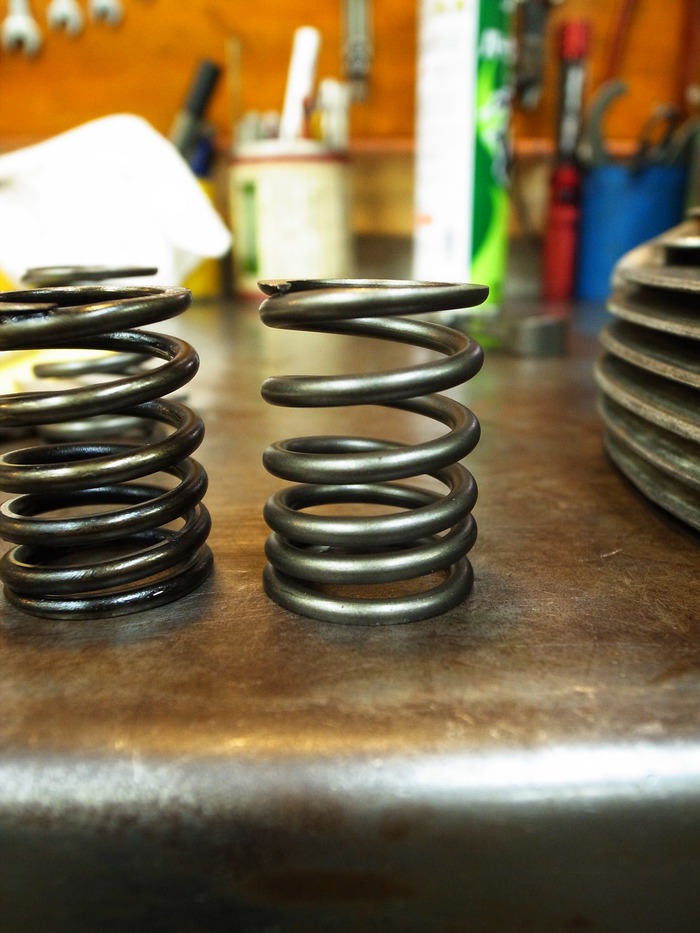

ちなみにBSAのアウタースプリングはプログレッシブ(不等ピッチ)になっています。
プログレシブスプリングは、縮め始めは柔らかく、縮んでいくと硬くなります。サスペンションなどには良く使われていますね。バルスプリングの場合、スプリングのセット荷重を大きくせずサージングを抑える目的と思われます。

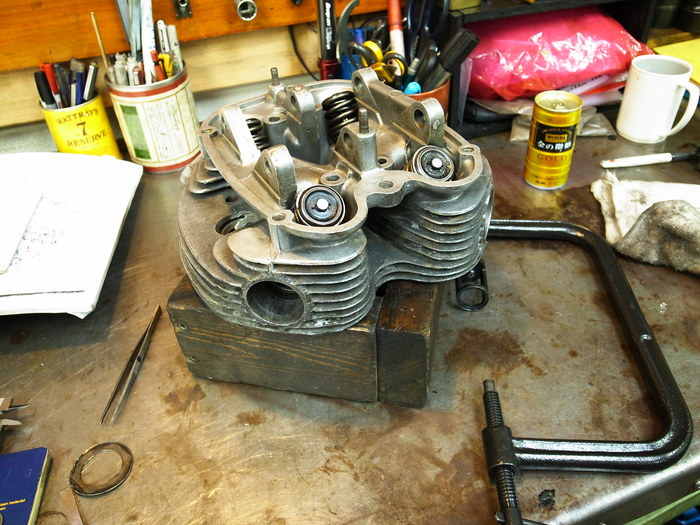

というわけでバルブ周り取り付け。





BSAの変わった仕組みをもうひとつ。

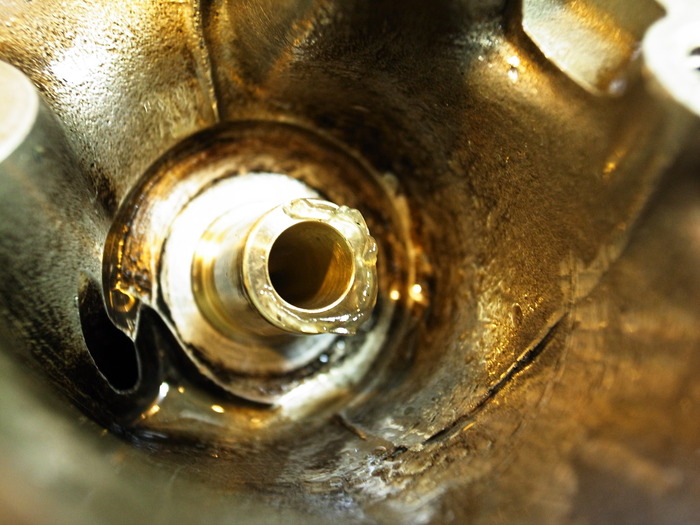

ロッカーアームを潤滑するオイルラインですが、ヘッド後方からのオイルラインには加工穴が開いています。

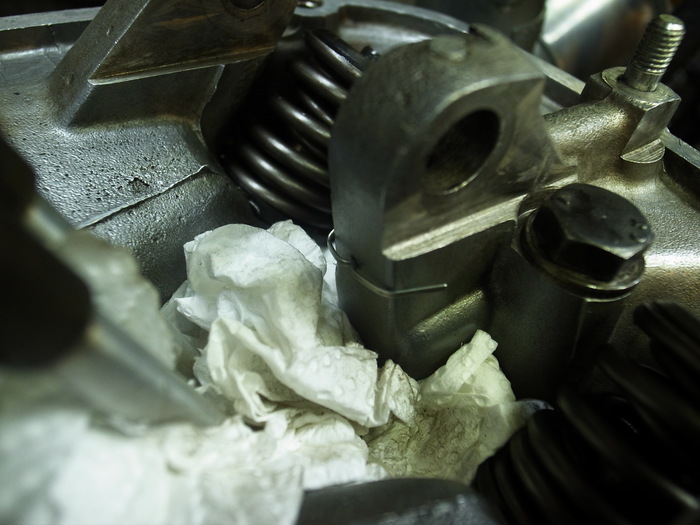

普通加工穴にはメクラがつけられ、油圧が逃げないようになっていますが、BSAはメクラせず、split pin(Uピン)を付け、オイル量をコントロールするようになっています。一定のオイルは、ロッカーアーム側へ、一定のオイルはロッカーに行かずプッシュロッドホールを通りクランクに落ちます。
ちょっと?な構造ですが、IN側は大きなプッシュロッドホールを通りオイルが落ちるのに対し、EX側はオイルリターン通路が小さいため、ロッカーにオイルが行き過ぎると、バルブ周りにオイルが溜まってしまうのではないだろうか?そのため、微妙なオイルコントロールをしているのでは無いだろうかと考えます。
マニュアルには「適正なPINを取り付けろ」と書いてありますが、何が適正なのか・・・?
ともあれ、もともと付いていたピンに近いUピンを取り付けました。
