2017年 01月 24日

1973XLCH1000 ロッカーアームブッシュ・バルブガイド

今日はKさんのアイアンスポーツ、ヘッド周りのお話。

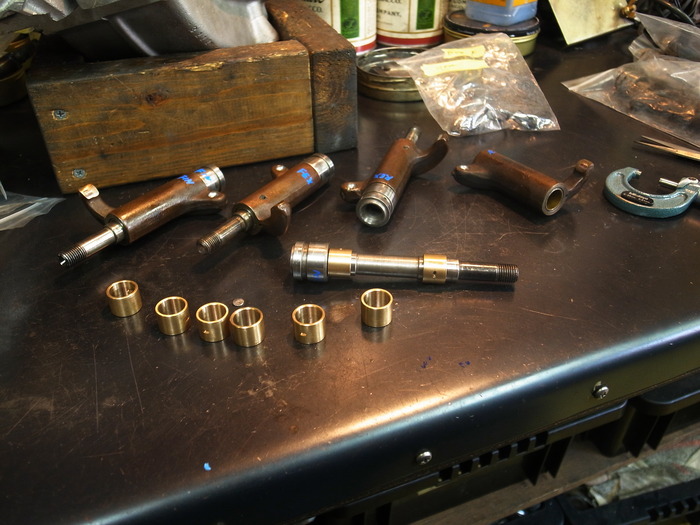

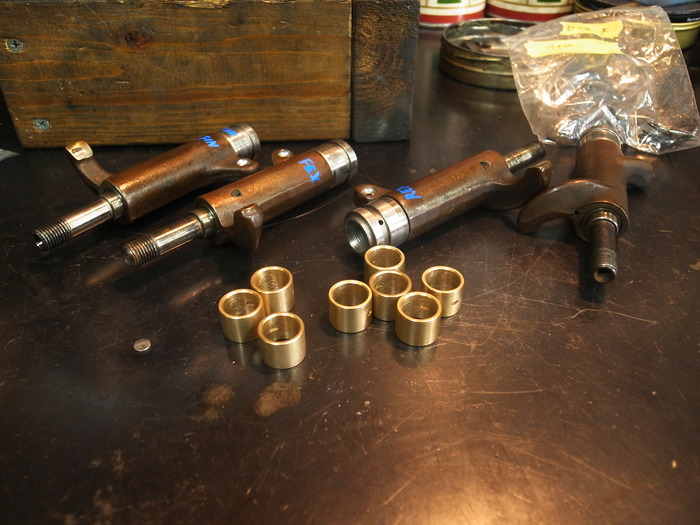

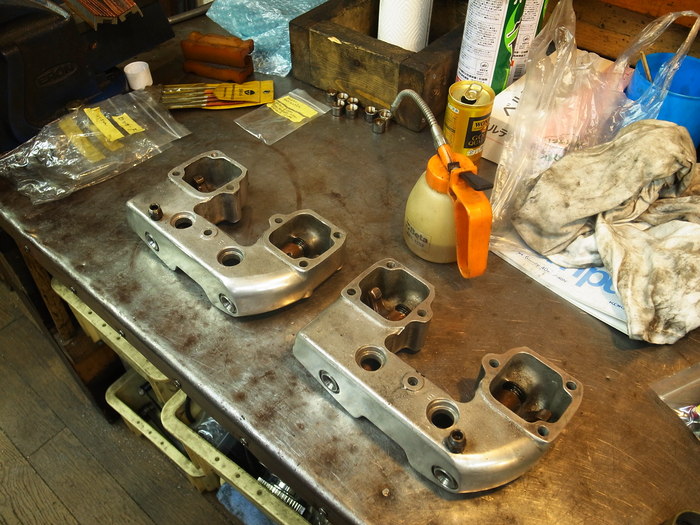

まずはロッカーアームブッシュ。
毎度のことでありますが、使うブッシュはJIMS製のもにで、内径がロッカーアームシャフトに対し0.1mm近く小さめに作られています。
このまま、ロッカーアームにブッシュを圧入すると、リーマーを通すのに苦労すると共にブッシュが切れきれず、適正なサイズになりません。

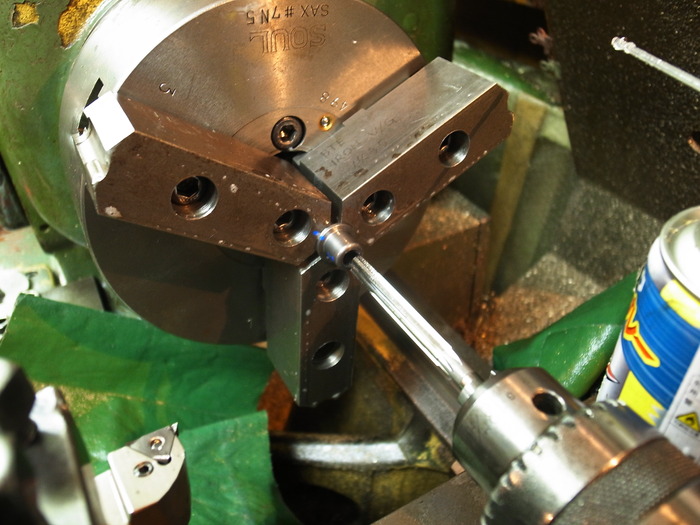

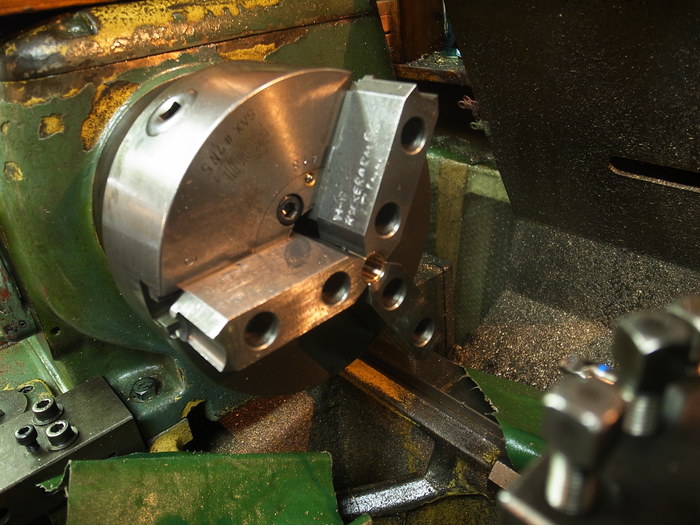

というわけで、ブッシュを専用生爪に銜え予め内径拡大。ぎりぎりシャフトに入るぐらいにサイズにします。

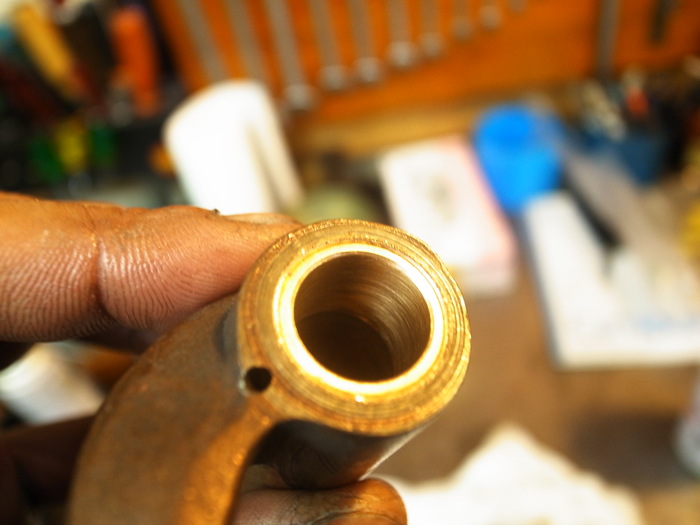

内径加工したブッシュをオイル穴を合わせ圧入。

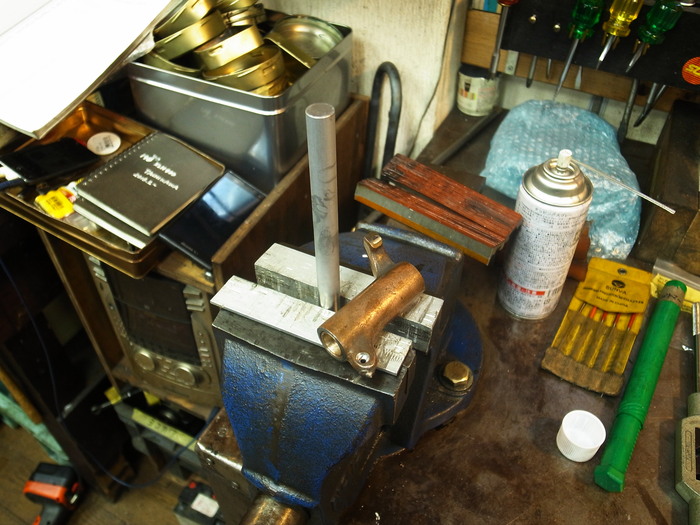

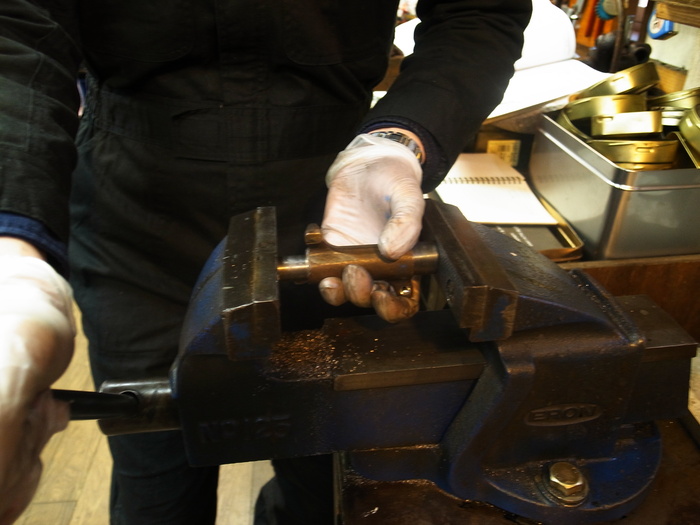

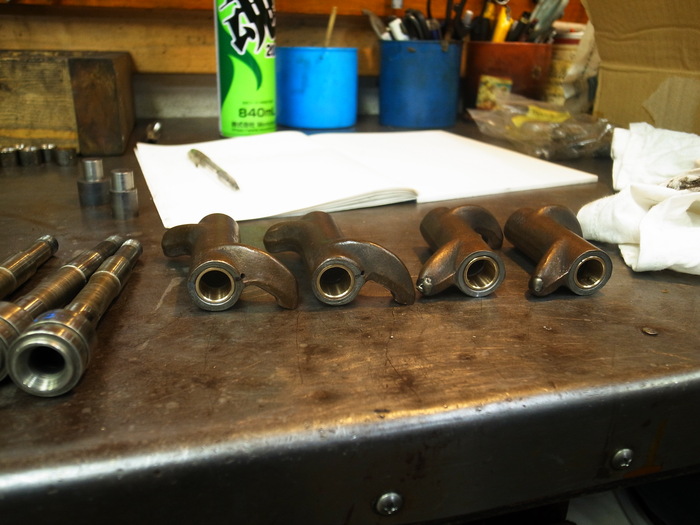

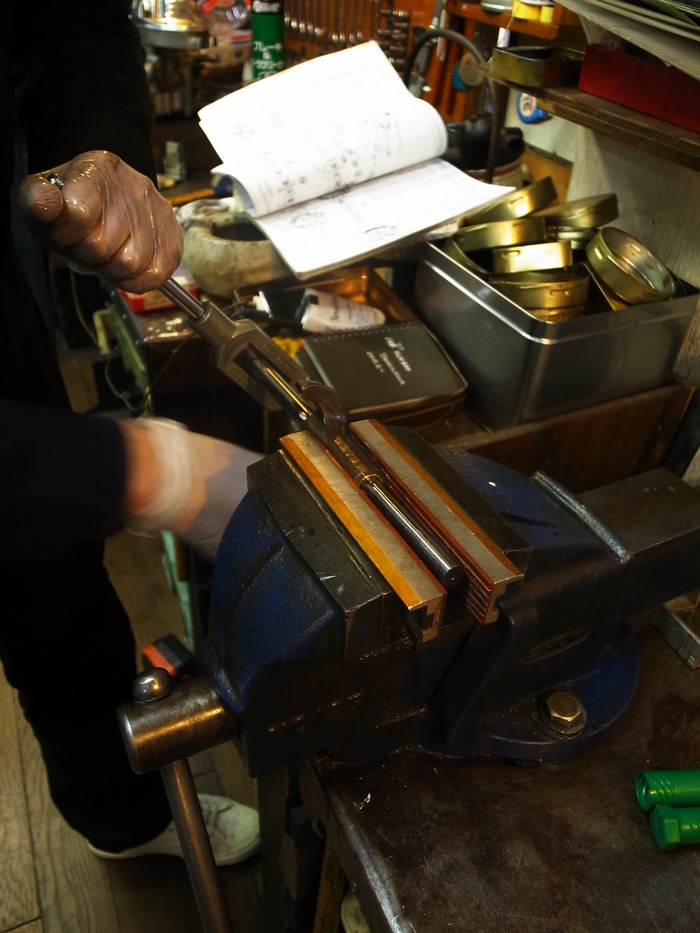

圧入後、ラインリーミング。リーマーを通してもシャフトの動きが渋いものは、ラップロッドにコンパウンドを付けラッピング。仕上げにホーニングし組み付け。




ここからはバルブガイドのお話。

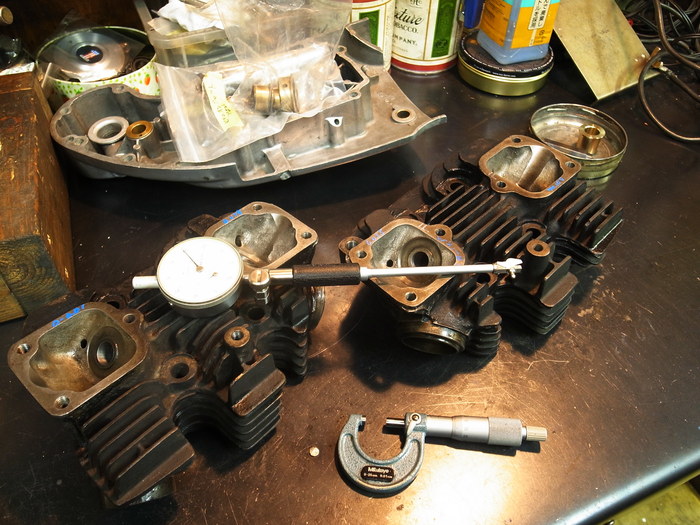

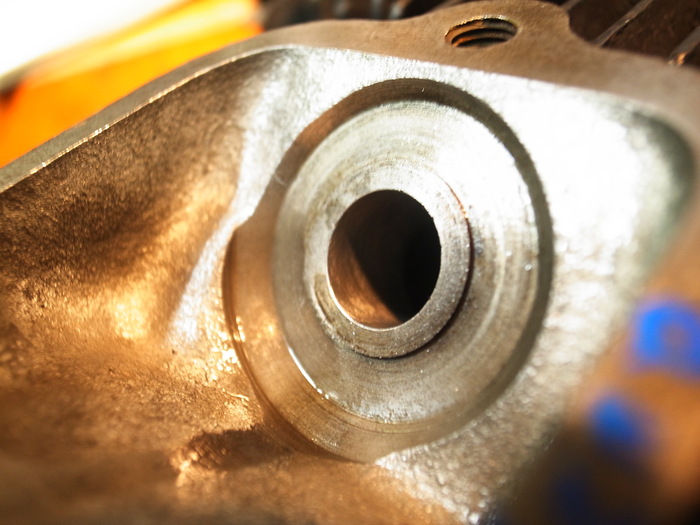

ガイドを抜き取ったヘッド側バルブガイドホールはホーニングし計測。穴側の磨耗無く状態良し、STDサイズのガイドでいけます。

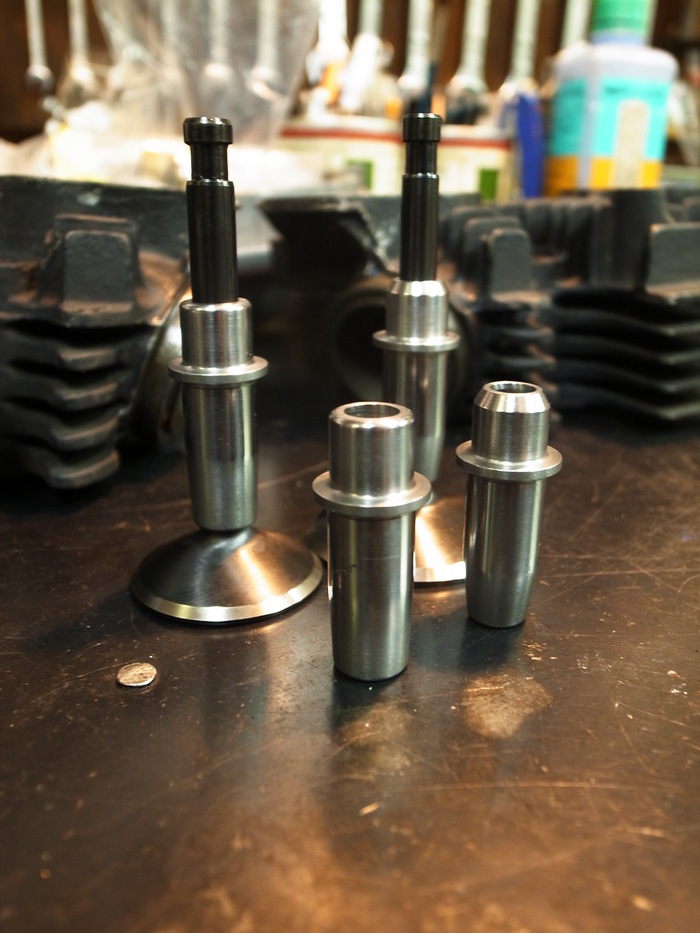

kibblewhite製の鋳鉄バルブガイドを使います。
IN、EX共に適正嵌め代サイズまで外径を研磨します。

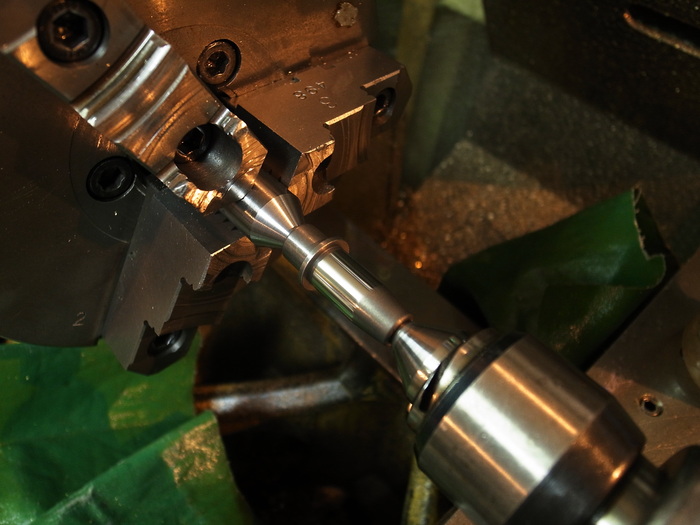

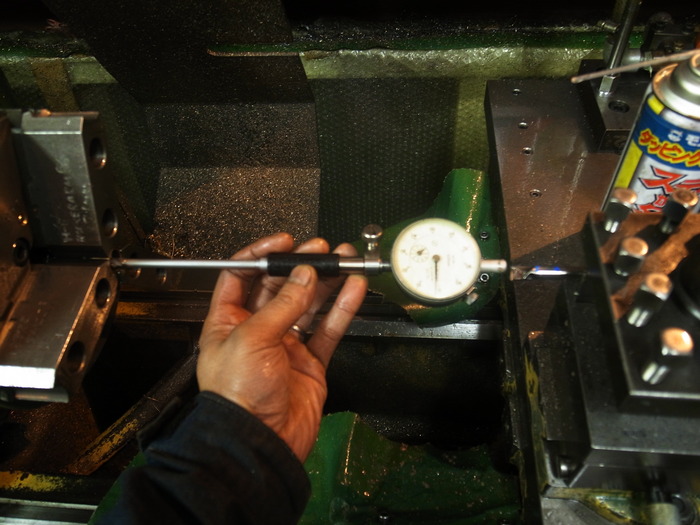

ロッカーアームブッシュでの理由と同じで、小さめに作られているバルブガイド内径を専用生爪に銜え、使うバルブステム径+クリアランスサイズのリーマーを使い、予め内径拡大。

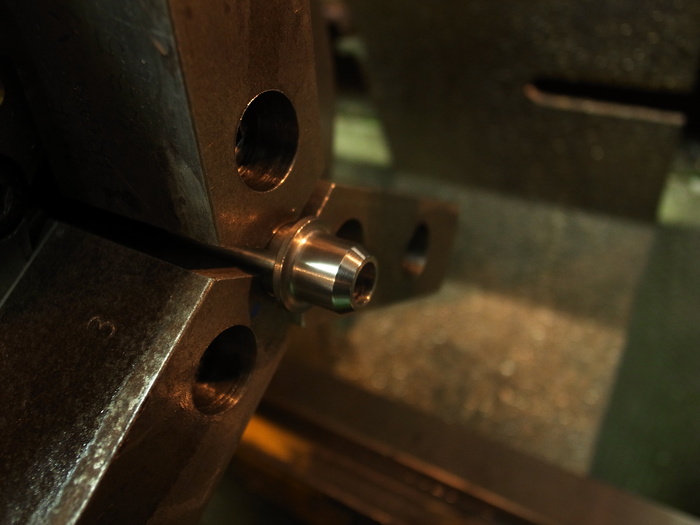

オイルを吸いやすいIN側は頭部分をテーパー加工しバルブガイド前加工O.K。

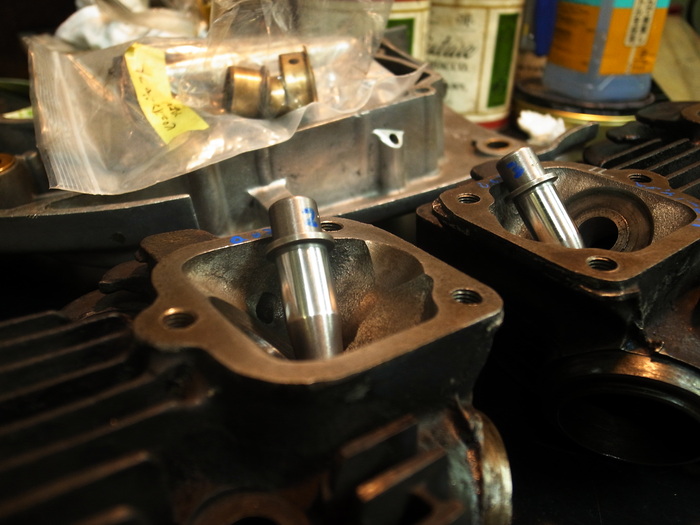

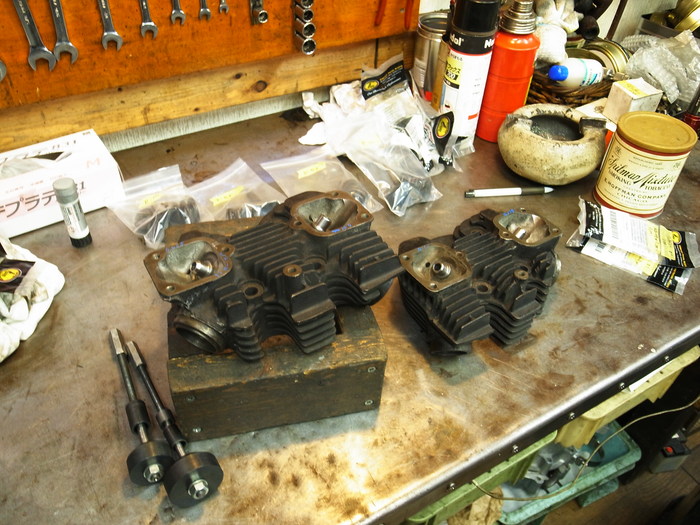

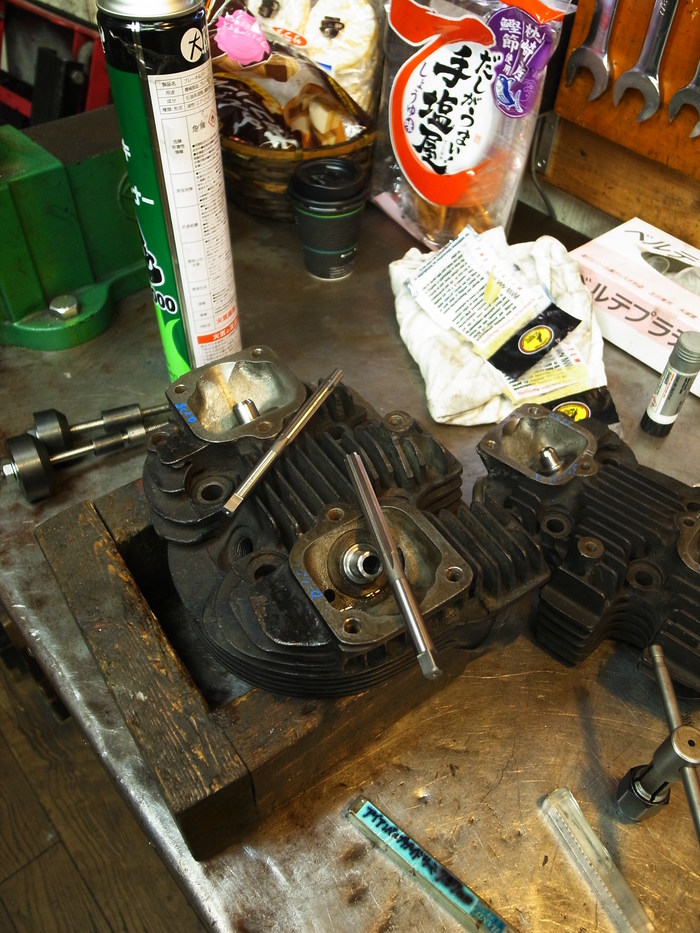

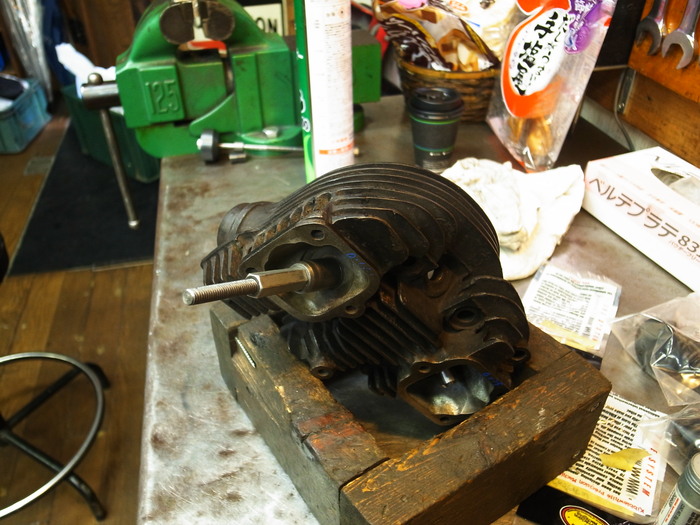

専用工具でバルブガイドをヘッドに圧入。
圧入後、嵌め代分縮んだガイド内径をリーマーで内径拡大し、バルブガイド周りの作業はこれで終わり。
次回、シートカットさんです。
