2017年 01月 22日

1971 BSA A65 ローリングシャシー

先日、エンジン始動したTさんのBSA。
こちらも授業内容をブログにあげていなかったのでまとめ的に車体周りのお話。




まずはスイングアームピボットブ。
ほとんど思い出話でありますが、スイングアーム部は固着していたためか、サンダーか何かで切り取られていたのですね。
で削られていたフレーム側スイングアームピボットブの面だし。スングアームのシャフトと垂直に面が出るように冶具をつくり面だし。







スイングームとフレーム部に隙間ができますんで、専用生爪を作りスペーサー製作。
スリーブとブッシュとのガタは良好で組み付け。

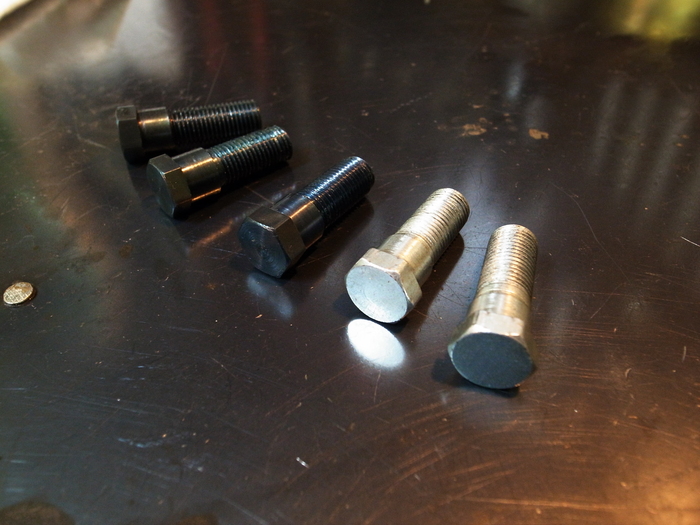

センタースタンドはガタが多かったため、ピボットボルトオーバーサイズ製作。

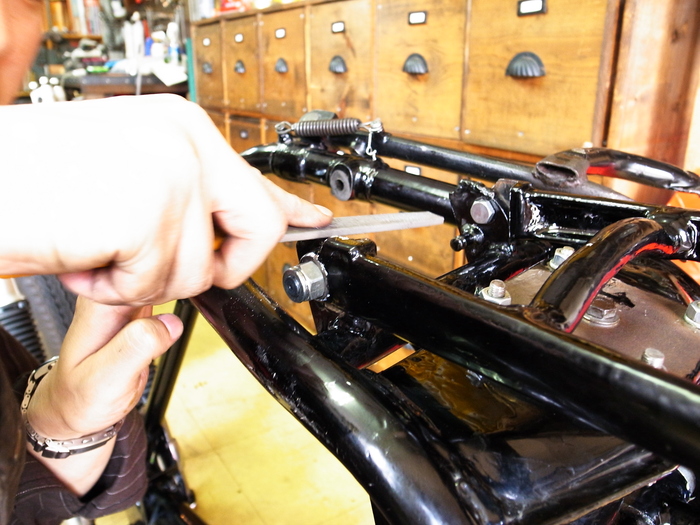

ストッパー部も溶接・肉盛し、研磨して、位置決め。

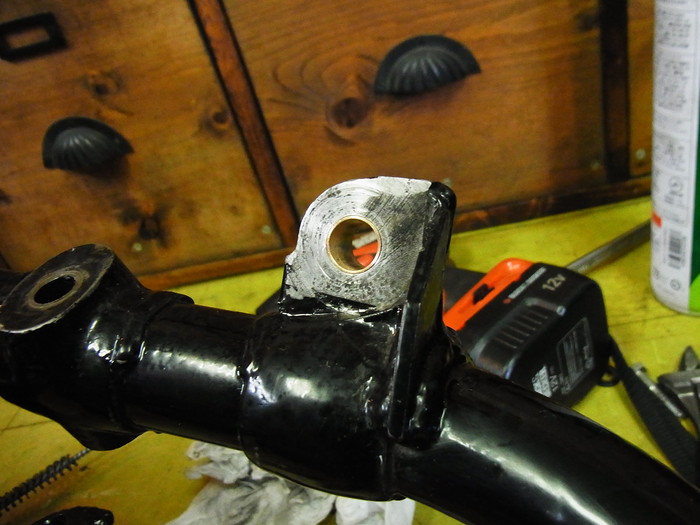

サイドスタンドのピボット部もガタガタでしたので、穴リーミング加工後、ブッシュ製作し取り付け、ガタ無し。

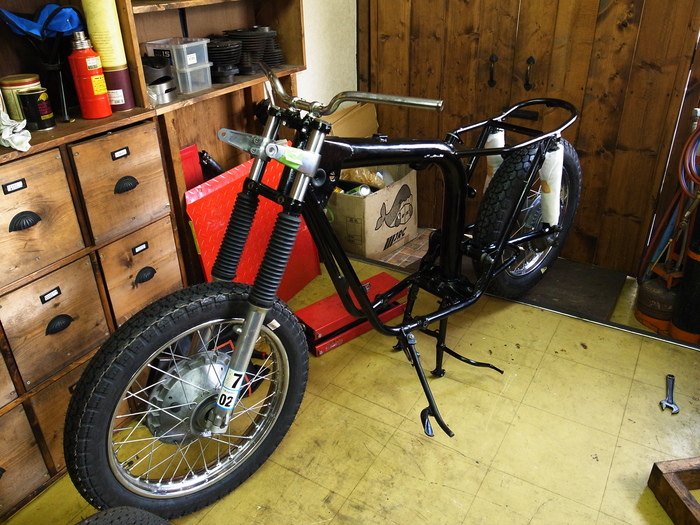

というわけでローリングシャシーに。
