2017年 01月 19日

1976XLCH1000 車体周り

今日はZくんのアイアンスポーツのお話。
実は今日Z君のアイアンスポーツは車検取得しました。
しかしながら、ブログではそこまで話が進んでおらず・・・今日は車体周りのまとめ的ブログです。

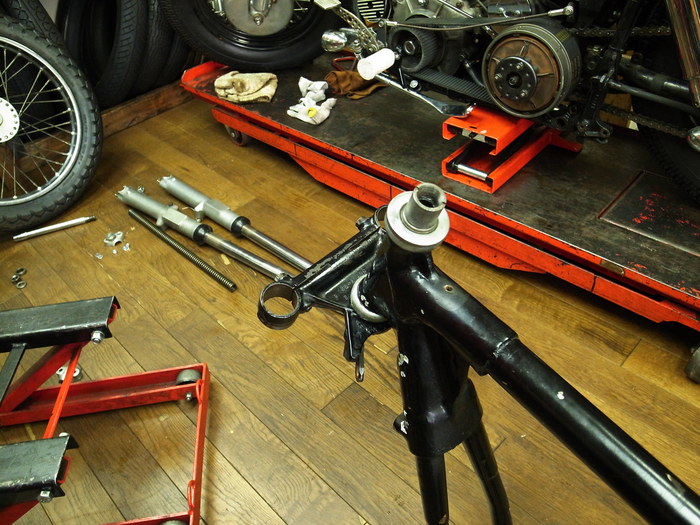

ネックベアリングは段つき磨耗していたインナーレース交換、ボールも交換し取り付け。



フロントフォークはシール交換し、+4”のインナーチューブに交換し組みつけ。

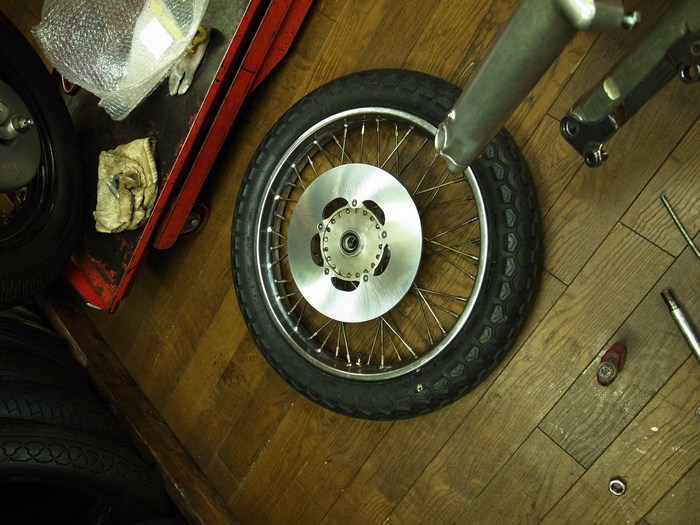

フロントホイール周り。リアホイールは以前ブログにアップ済み。

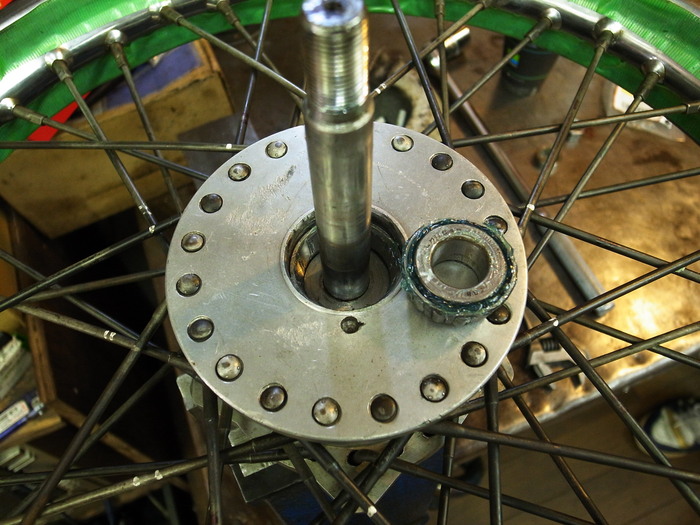

リム組みをして、振れとり。 テーパーベアリングは交換しシムえを使いスラスト量調整。

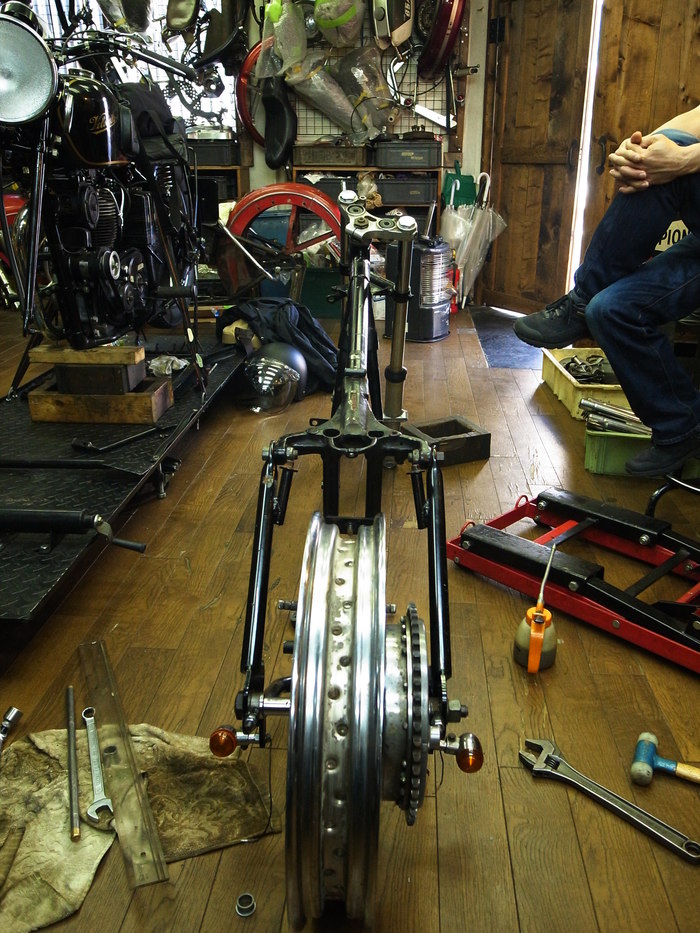

ホイールをフレームにつけホイールのセンターだし。




ガタが多く酷かったサイドスタンドは交換。

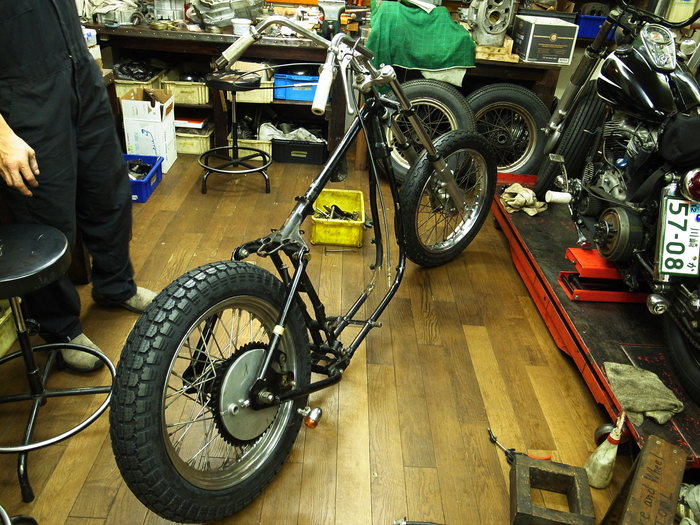

タイヤをつけローリングシャシーに。

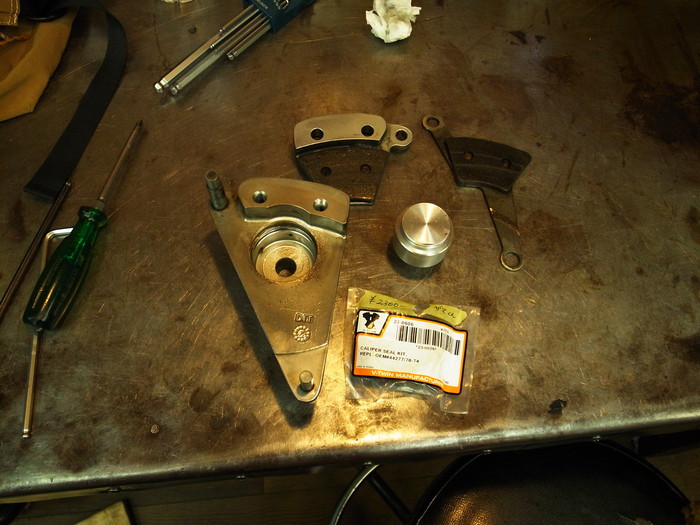

フロントブレーキキャリパー分解清掃し、シール交換。

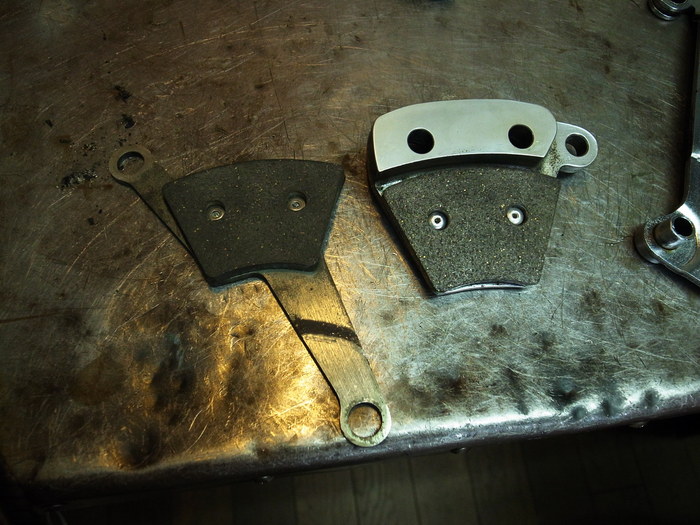

74年から76年まで使われているこのキャリパーのブレーキパッドはリベット止め。

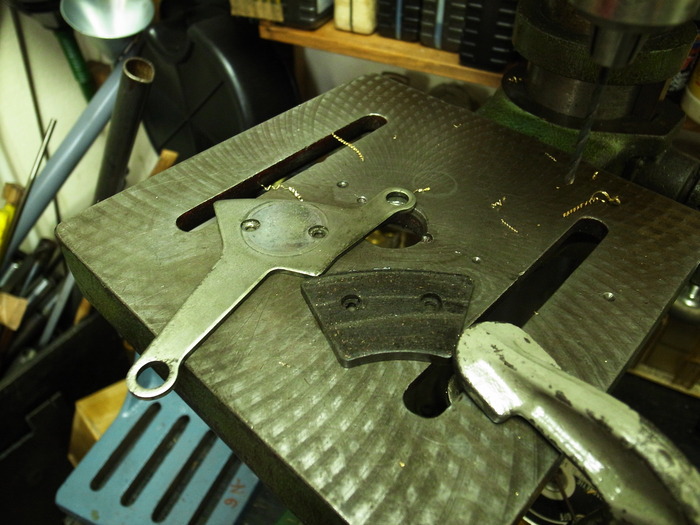

リベットをもみ抜き取り新たにパッド取り付け。

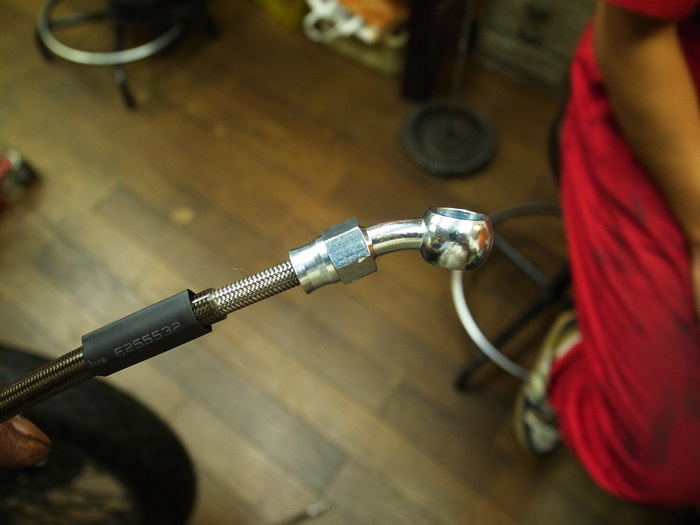

長いフォーク、長いハンドルにあわせ、ブレーキホース製作。
マスターシリンダーはグリメカに中古をオーバーホールし使用。





リアドラムはもともと付いていたものは歪んでいたので新品に交換。
ブレーキシューも張替え済み。
ブレーキクロスシャフトはフレームリアエンド側がリジットなので加工し取り付け。

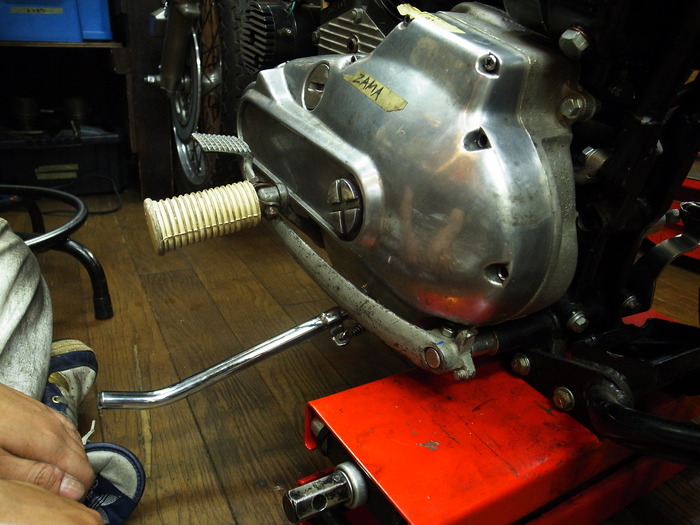

また、ブレーキロッドもリジットのためブレーキアームをオフセットさせ取り付け。


というわけで今日はここまで。たぶん明日もZ君ネタだと思います。
