2017年 01月 15日

1970XLH900 クランクケース組みつけ

今日はTさんのアイアンスポーツのお話。
Tさんのスポーツも既にエンジンの組み付け作業はほぼ終わっていますが、ブログに上げていなかったので、まとめ的ブログです。



まずは、スプロケットシャフトベアリング(ドライブ側クランクシャフトベアリング)組み付け。
76年以前までの一体式のベアリイングレースを専用工具を使いケースに圧入。

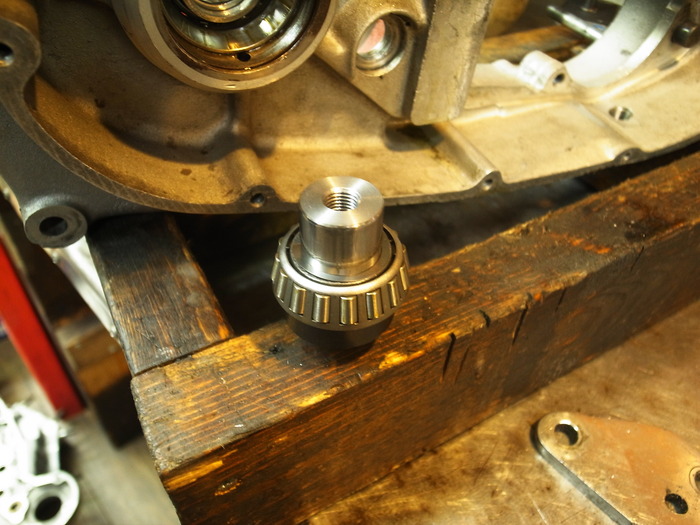

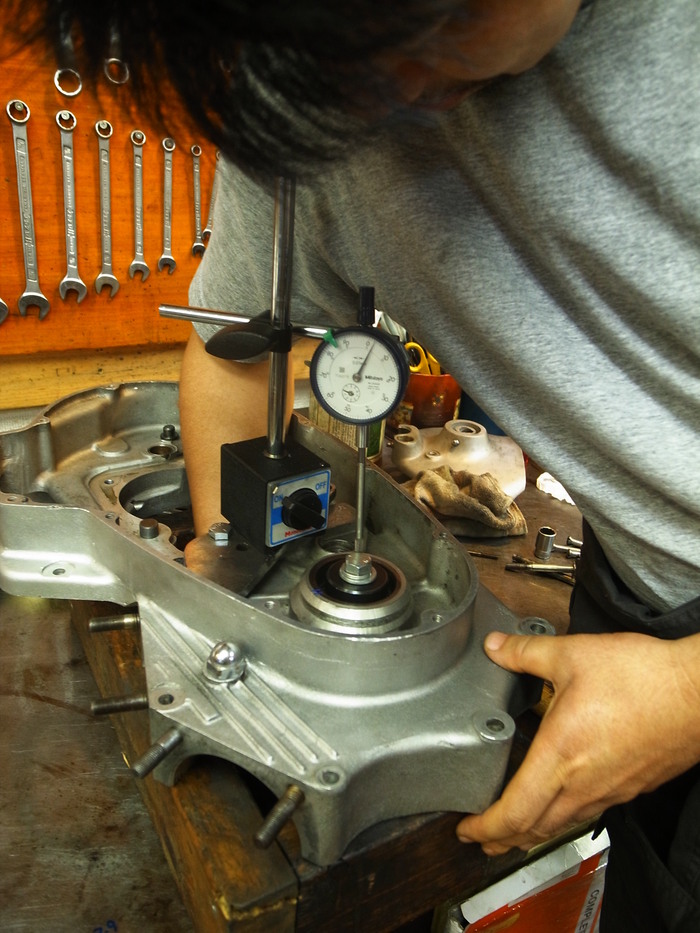

専用冶具を使いスラスト量チェック。
ベアリングセットについていた、シムをつけた状態でスラスト量は"0”
この0という数値は、スラストがピッタリ無く0の場合もありますが、ベアリングを押しすぎていても0の数値が出ます。押しすぎもまずいので、0.08mmのシムを入れてみてスラストノ数値を確認します。
0.08mmのシムを入れるとスラスト量は0.06mmで0.02mm押している(与圧をかけている)ということになります。0.02mmの与圧でありましたら問題なしと判断しこの状態で組みます。

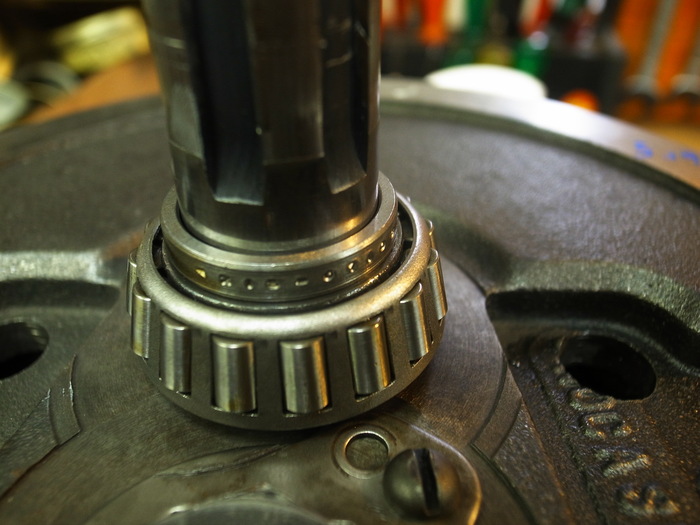

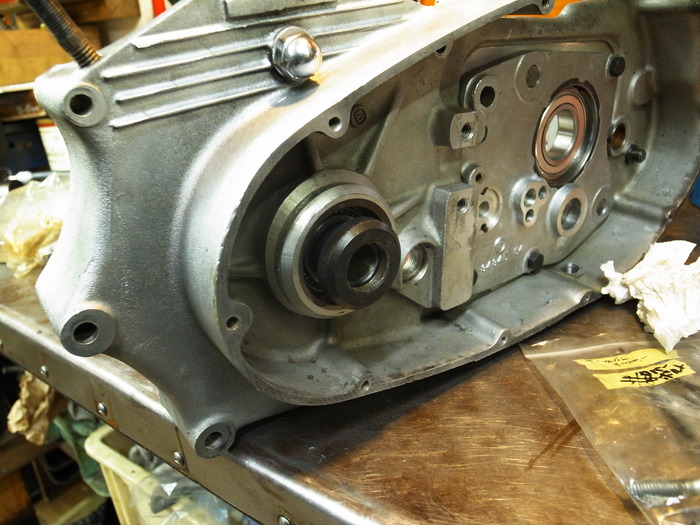

シムを入れ両サイドテーパーベアリングを圧入し組み付け。




ピニオンシャフトベアリングレースはラインを通しラッピング済み。
レース内径34.95mmに対しシャフト径25.4mm、ローラー4.76mm(.0004”o.s)を入れクリアランス0.03mm

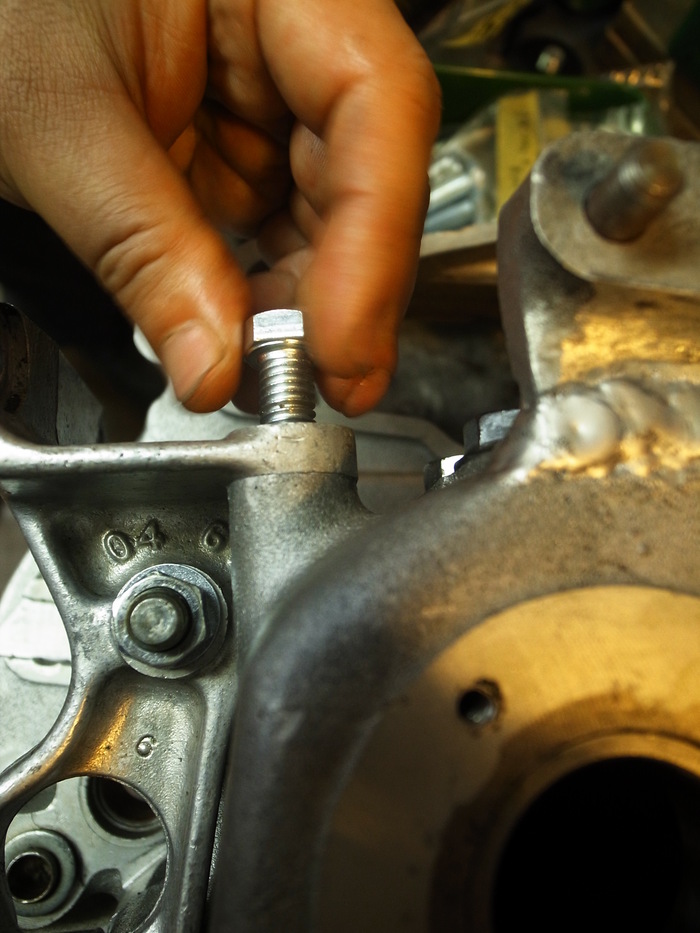

エンジンハンガー仮組みして組み付けチェック。
上部のケースとの取り付け部にクラックが入ってしまっているものが多いアイアンのエンジンハンガー。
上部面があっていることを確認。

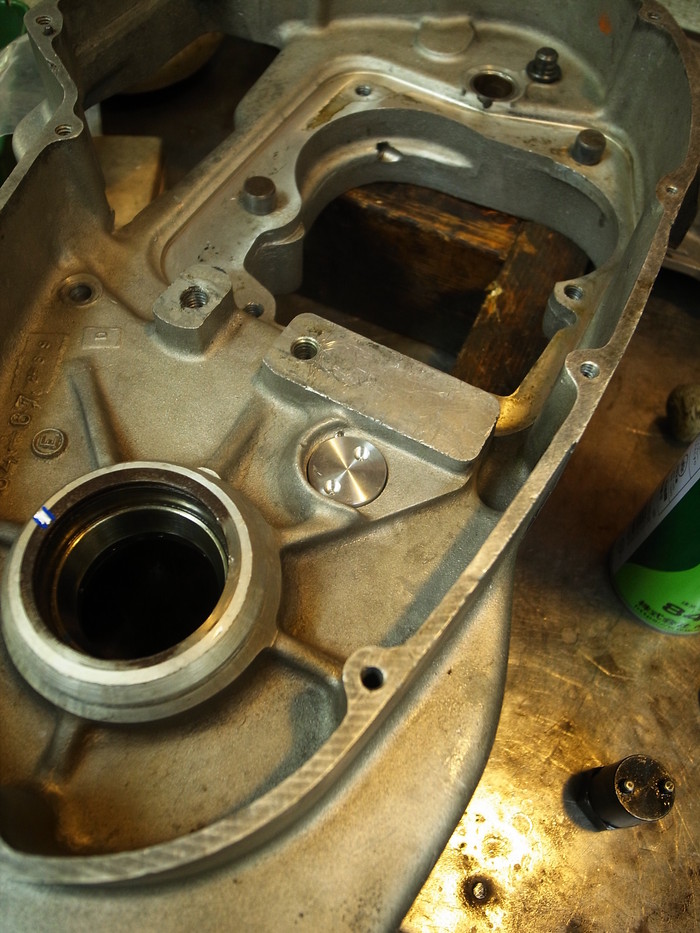

ミッション・プライマリー内に負圧をクランクケース内に逃がすトランスファーバルブ(ワンウェイバルブ)は壊れると面倒なので、プラグを製作し留め、ミッション側にブレーザーをつけます。

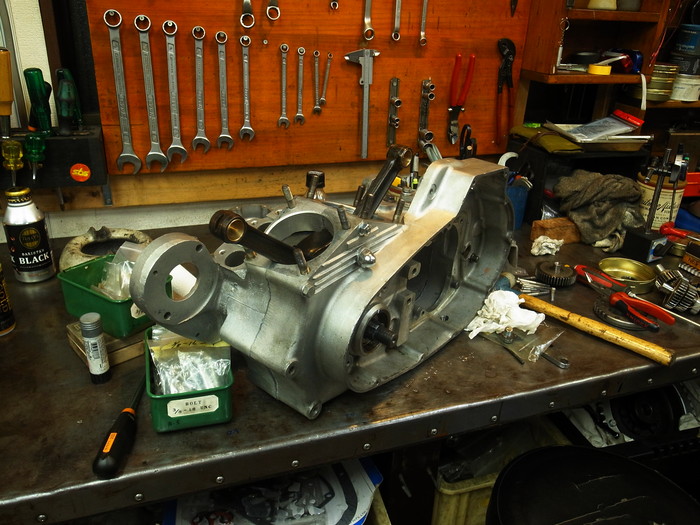

ドライブチェーンのチェーンオイラーも半田で塞ぎ両クランクケース組みつけ。
